UV-NIR光束分析仪 CinCam系列
UV-NIR光束分析仪 波段覆盖紫外至近红外（150-1700nm）
德国Cinogy公司设计生产的UV-NIR波段的光束分析仪（Beam profiler）——CinCam系列的相机全部使用其独特卓立的‘CinCam’算法和技术，优化了UV至NIR波段的光束分析仪响应效率，包含cmos/ccd/InGaAs相机。由于具备高的分辨率和小的像素尺寸的特点，‘CinCam’确保了在对连续和脉冲激光光束测量分析时的高准确度。其即插即用的设计保证了设备的易兼容性和操作的简易型。此外Cincam光束分析仪通用的C/F-Mount接口设计，使外加衰减片、扩束镜、紫外转换装置、红外转换装置更为方便。RayCi64软件支持C/C++,C#,Labwiew,Java语言等多种语言二次开发。

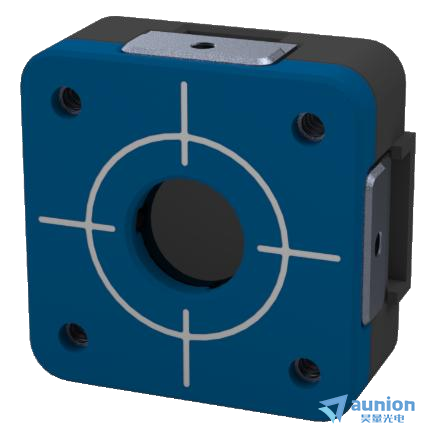

一、CinCam CMOS系列光束分析仪：
主要特点：
1、高分辨率：像素尺寸min可达2um
2、高帧频高动态范围的实时监控光束：帧频max可达100Hz
3、USB2.0/3.0接口
4、不同的软件版本可供选择：RayCi-Lite / Standard / Pro分析软件
5、成本低，性价比高
6、兼容测量连续和脉冲激光器
主要技术指标：
1、高性价比 系列：
相机型号 | CMOS-1202-Eco | CMOS-1202 |
口径规格 | 1/8’ | 1/1.8’ |
响应波长范围 -RT -UV -OM -IR | 400-1150nm 320-1150nm 150-1150nm - 400-1150nm+1470nm-1605nm | 400-1320nm 320-1320nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm |
通光孔径 | 7.1mm x 7.1mm | 6.8mm x 5.4mm |
像素 | 3552 x 3552 | 1280 x 1024 |
像素尺寸 | 2.0um x 2.0um | 5.3um x 5.3um |
| 体积 | 35mm x 35mm x 15mm | 40mm x 40mm x 20mm |
| 激光器模式 | 连续和脉冲激光（重频>10KHz） | 连续和脉冲激光；TTL Trigger |
接口 | USB3.0 | USB2.0 |
2、体积小&高速 系列：
相机型号 | CMOS-1201-Nano | CMOS-1.001-Nano |
口径规格 | 1/1.8’ | 1’ |
响应波长范围 -RT -UV -OM -IR | 400-1320nm 320-1320nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm | 400-1320nm 320-1320nm 150-1150nm - 400-1150nm + 1470-1605nm |
通光孔径 | 6.8mm x 5.4mm | 11.3mm x 11.3mm |
像素 | 1280 x 1024 | 2048 x 2048 |
像素尺寸 | 5.3um x 5.3um | 5.5um x 5.5um |
帧频 | Up to 40Hz | Up to 100Hz |
机械尺寸 | 29mm x 29mm x 20mm | 29mm x 29mm x 24mm |
接口 | USB3.0 | |
3、大口径 系列：
相机型号 | CMOS-3501 |
口径规格 | Large Format Series |
响应波长范围 -RT -UV | 400-1150nm 320-1150nm 150- 1150nm |
通光孔径 | 32mm x 24mm |
像素 | 5120 x 3840 |
像素尺寸 | 6.4um x 6.4um |
4、超小体积 系列：
相机型号 | CMOS-1201-Pico |
口径规格 | 1/2.5’ |
响应波长范围 -RT -UV -OM -IR | 400-1150nm 320-1150nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm |
通光孔径 | 5.7mm x 4.3mm |
像素 | 2560 x 1920 |
像素尺寸 | 2.2um x 2.2um |
机械尺寸 | 15mm x 15mm x 11.5mm |
接口 | USB2.0 |

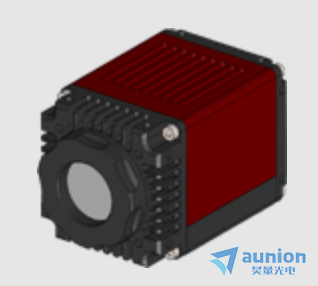

二、CinCam InGaAs系列光束分析仪：
主要特点：
1、覆盖波段：400nm - 1700nm
2、高分辨率的TEC冷却探测器
3、高帧频高动态范围的实时监控光束
4、工业标准的GigE接口
5、不同的软件版本可选：RayCi-Standard / Pro分析软件
6、兼容测量连续和脉冲激光器
主要技术指标：
相机型号 | InGaAs-1280 |
口径规格 | 1/2’ |
响应波长范围 | 400nm - 1700nm |
通光孔径 | 6.4mm x 5.1mm |
像素 | 1280 x 1024 |
像素尺寸 | 5um x 5um |
量子效率 | >70% (900nm - 1450nm) |
像素利用率 | >99.5% |
探测器冷却 | TEC (stabilized +5°C, -20K relative) |
接口 | GigE |
