皮秒脉冲发生器Rider Series PG-1000

皮秒脉冲发生器

Active Technologies Pulse Rider PG-1000 系列脉包括一组快速上升时间脉冲发生器，通过易于使用的触摸屏显示界面（SimpleRider™）提供优质的信号完整性，只需很少的屏幕触摸即可创建脉冲。

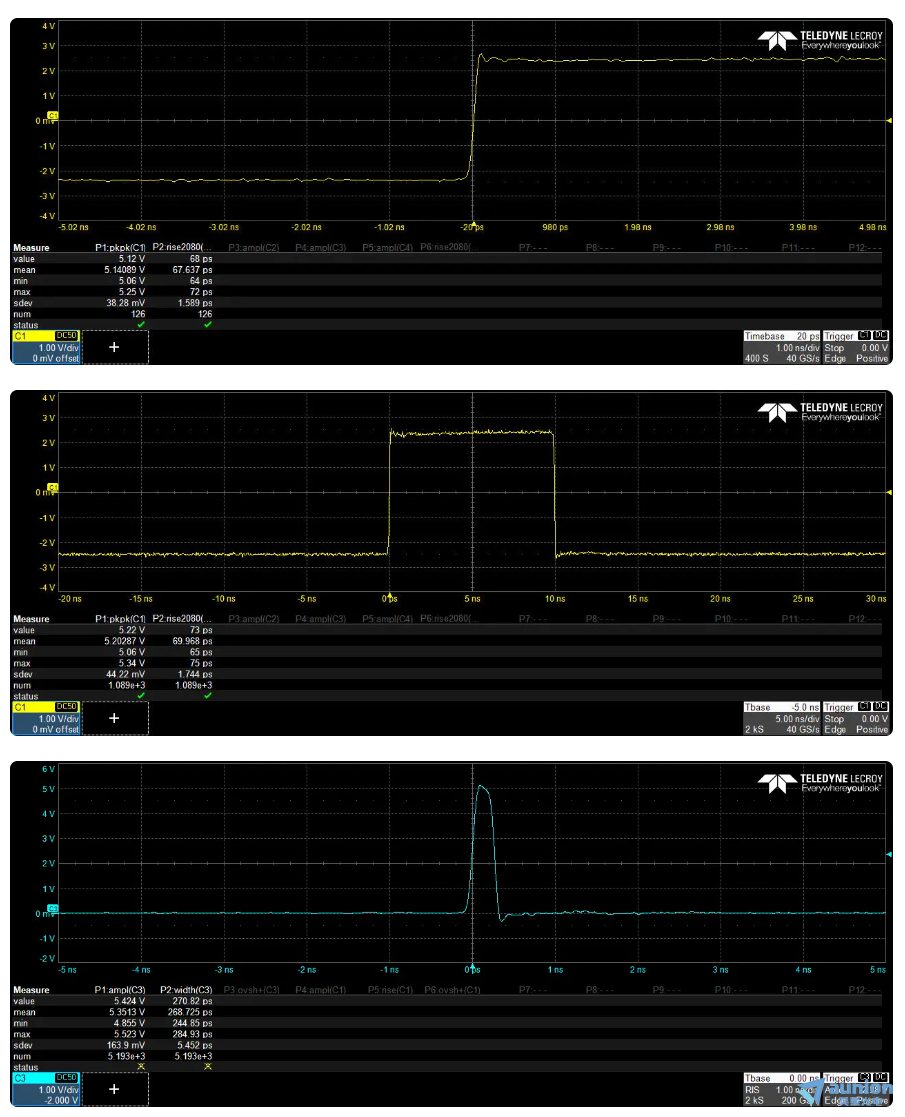

信号输出电压可在 ±5 V 的窗口中以 70 ps 的边沿速率调节至 5 V pk-pk。强大的架构提供了生成advanced脉冲序列，例如双脉冲或四脉冲，具有完全独立的定时参数。Pulse Rider 脉冲发生器的Z大重复频率为 800MHz，Z小脉冲宽度为 300 ps @ 5V。

观看下面的视频，了解如何创建亚纳秒脉冲

用于测试的高性能脉冲

无论是生成复杂的脉冲序列、一系列雷达脉冲、用于advanced研究的脉冲、激光和光学实验以及半导体测试，PG-1000 都是您所有复杂测试和应用的理想合作伙伴。

突出特点

• 70 ps 上升和下降时间（对称）


• 高达 5Vpp 的 50 欧姆脉冲幅度，硬件失调电压± 2.5V

• Z小脉冲宽度：300ps

• 抖动有效值：4 ps

• 重复频率：800 MHz

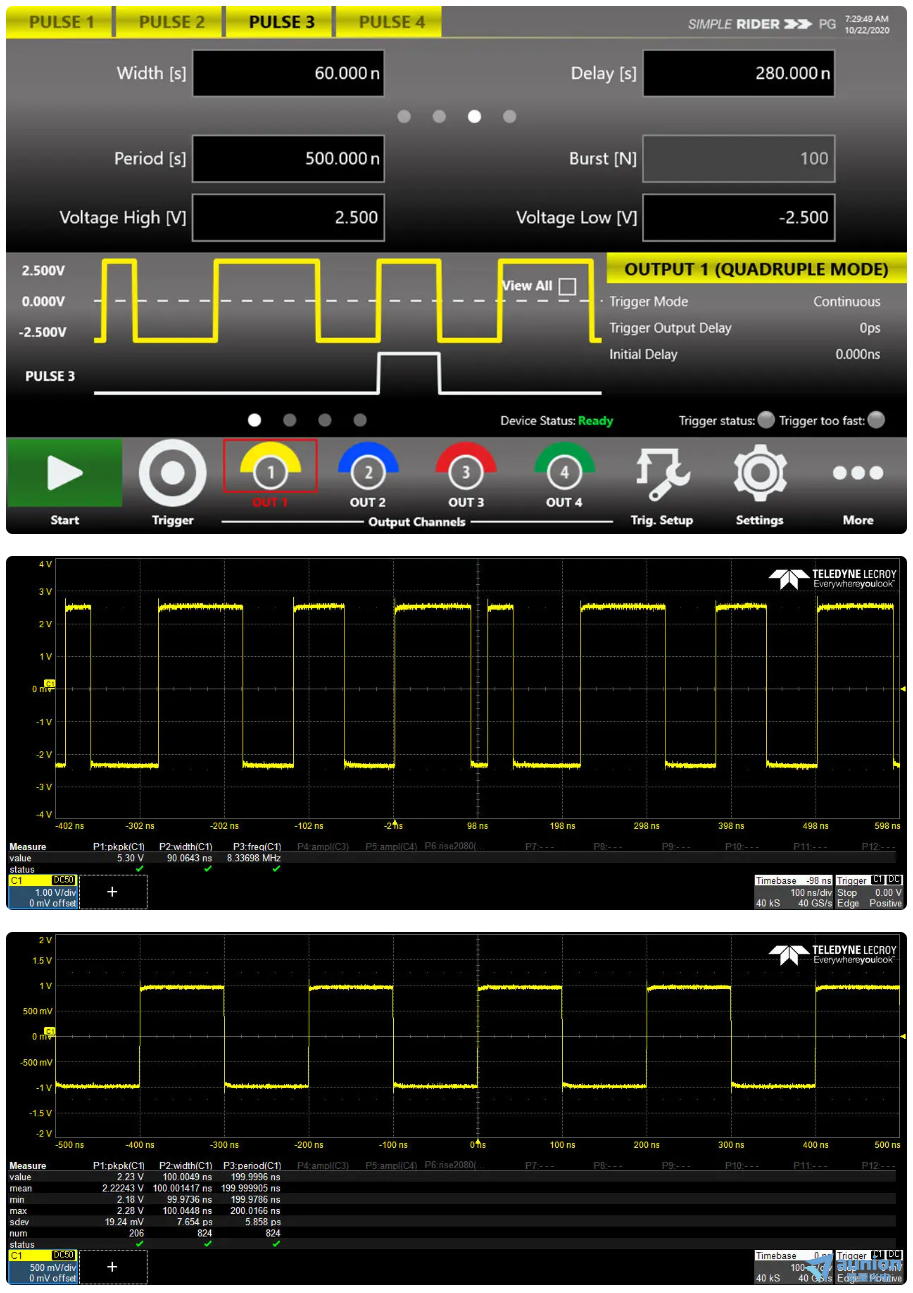

多个脉冲

您可以将多个脉冲组合在一起，以获得双脉冲、三脉冲和四脉冲，这在半导体测试、雷达设计和激光/光学实验中非常有用。使用此功能，您可以创建频率高达 800 MHz 的类似时钟的信号。

突出特点

• 双脉冲、三脉冲和四脉冲模式

• 高达 800 MHz 的频率

• 半导体测试、雷达、激光雷达和激光应用

雷达设计与测试

Active Technologies Pulse Rider PG-1000 系列脉冲发生器允许使用图形界面和触摸屏显示轻松创建具有不同脉冲宽度、重复率和振幅的脉冲。
采用该解决方案，可以节省开发脉冲系统的时间，并将精力集中在雷达设计和测试目标上。

突出特点

• 易于使用的 Simple Rider 用户界面

• 简化导览 雷达设计和测试

• 主雷达和二次雷达脉冲生成和多目标仿真

  半导体应用

应用于非易失性RAM的新技术每天都需要更快的脉冲：Active Technologies Pulse Rider的转换时间低于70 ps，幅度高达5 Vpp，时间分辨率为10 ps，垂直分辨率为10 mV，是满足此类要求的完美选择。

开发现代MOSFET晶体管，挑战在于MOS电容器中的电介质使用高κ材料，这具有减少通过隔离器的漏电流的优点，但同时由于电荷捕获而引起一些问题。短脉冲和慢脉冲测试是研究此类问题的基本技术。

Active Technologies Pulse Rider PG-1000 系列脉冲发生器提供低于 70 ps 的快速边沿、+-2.5 V 的基线偏移和 300 ps 至 1 s 的脉冲宽度，因此它是短脉冲和慢脉冲测试生成脉冲的理想仪器。

突出特点

• 非易失性存储单元表征

• MOSFET测试

• 短脉冲、慢脉冲和窄脉冲测试

电光调制器应用

电光调制器（EOM）是一种可用于通过电控制信号控制光的功率（→强度调制器）、相位（→相调制器）或偏振的装置。
使用与EOM匹配良好且适合特定应用的电子驱动器非常重要。例如，不同类型的 EOM 需要不同的驱动电压。

PG-1000 系列脉冲发生器允许设计和测试通常需要更高电压和更窄脉冲作为控制信号的新型电光调制器;PG-1000 可提供高达 5 Vpp 的脉冲幅度，以及 300ps 的超窄脉冲和 800 MHz 的高重复频率。

突出特点

• 电光调制器电子驱动器

• 多仪器同步

advanced研究应用

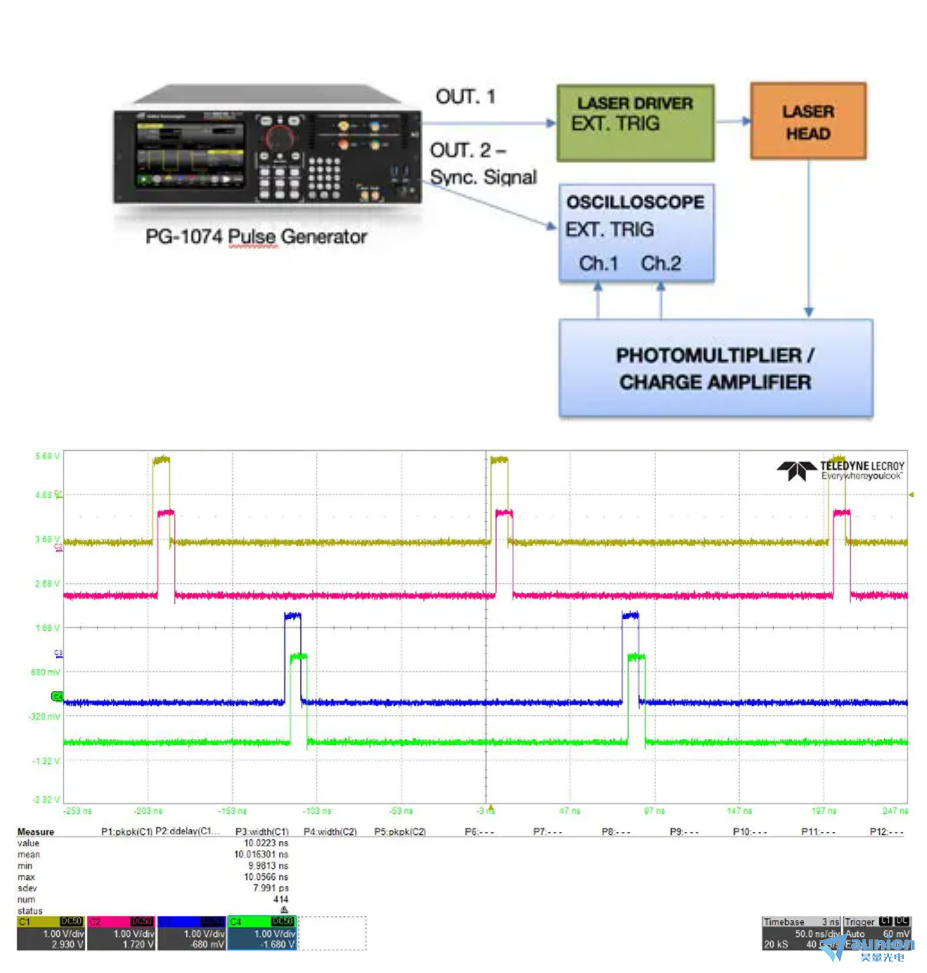

在大型物理实验中，光电倍增管是基础，因为它们允许将光子转换为电荷，这些电荷可以被允许检测光子的采集系统接收。使用 Active Technologies Pulse Rider PG-1000 系列脉冲发生器，可以生成具有不同宽度、周期和振幅的脉冲，用作激光驱动器信号。

速调管是一种专用的线性束真空管，可用于多种应用，例如在用于大型物理实验的对撞机中，它的目的是产生将要碰撞的粒子。

与激光应用一样，需要产生使能信号来驱动速调管。Pulse Rider PG-1000 系列脉冲发生器提供现成的解决方案，可通过图形界面和触摸屏显示轻松控制和修改速调管使能信号参数。

突出特点

• advanced研究和大物理应用

• 激光驱动器、速调管驱动器

• 易于使用的图形界面

• 多仪器同步

配置您的 PG-1000 并索取报价：
