光学延迟线
昊量光电新推出的光纤延迟线（ODL）由一个输入光纤准直器和一个输出光纤准直器组成，用于将光投射到自由空间中，并再次将其收集回光纤内。光在自由空间中传播的距离是精确控制的，可以通过控制输入和输出光学元件之间的间距来实现，或者通过将光反射到一个可移动的反射器上来实现。无论哪种方式，通过改变光传播的距离，就可以通过该装置控制延迟时间。
光学延迟线特点：
插入损耗低；
亚皮秒级分辨率；
宽波长范围；
延迟范围超过 1200 ps；
偏振不敏感；
单模和保偏光纤版本；
有电控或手动版本；
微型款式；
波长范围 400 - 2000 nm

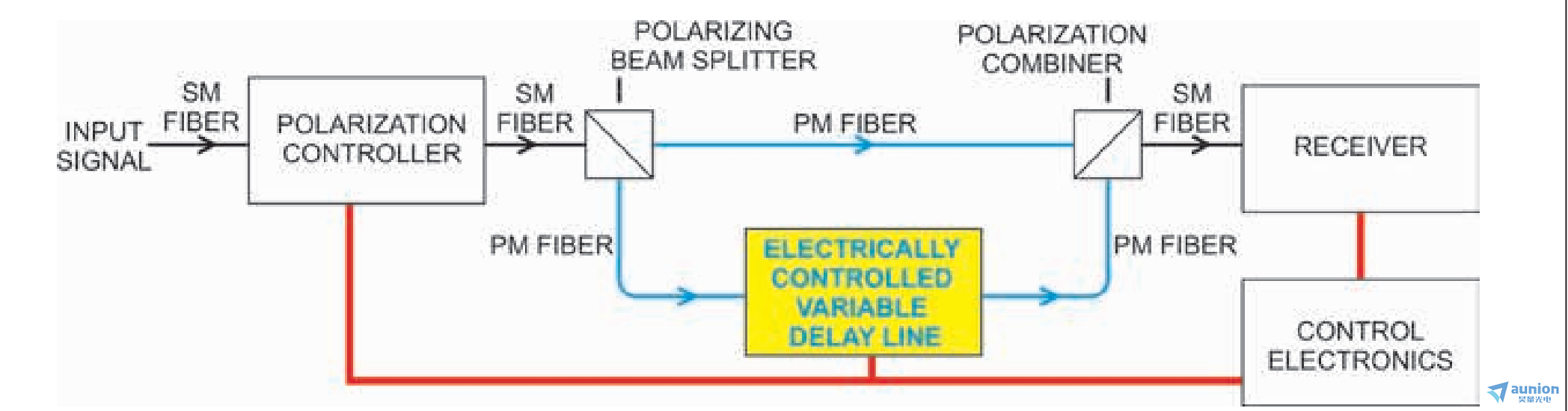

利用光学延迟线的偏振模色散补偿系统
延迟线路采用单模、多模或偏振保持（PM）光纤制成。通常情况下，我们在构建偏振保持组件和跳线时会使用基于 PANDA 结构的偏振保持光纤。也可以使用其他偏振保持光纤结构来构建设备。
如果需要，我们愿意使用客户提供的光纤来构建设备。延迟线路有手动或电动控制两种版本。手动延迟线路通过螺杆或千分尺来调整间距。电动控制版本则使用带有编码器的伺服电机来监测运动。使用此设备可实现亚微米分辨率（<0.003 ps）。延迟线路可通过计算机通过 RS-232 接口或通过一些简单的 TTL 输入信号手动控制。这些设备经过校准，可提供以皮秒量级的延迟时间。位置起始和结束传感器可防止设备意外损坏。微型延迟线路在微型封装中可提供高达 13 ps的延迟。该装置所占空间仅比普通的网线连接略大一些，并且易于调节和锁定。
手动光学延迟线 规格：
| Model | ODL-100 | ODL-200 | ODL-600 | ODL-700 | ||
| Travel Mechanism | Manual Lead Screw | Manual Micrometer | Manual Lead Screw, Mirror | Manual Adjustment Screw | ||
| Travel Range (mm) | 100 | 25 | 25x2=50 | 50x2 =100 | 100x2= 200 | 4 |
| Resolution (microns) | 318 per turn | 10 per division | 635 per turn | 210 per turn | ||
| delay Range (psec) | 330 | 83 | 167 | 330 | 600 | 13 |
| Delay Resolution | 1 psec per turn | 0.033 psec per division | 2 psec per turn | 0.67 psec per turn | ||
| Max. insertion loss (dB) | <1.5 | <1.0 | <1.0 | <1.1 | <1.8 | <1.5 |
| Loss Variation over travel range (typical) (dB)3 | 0.5 | 0.1 | 0.15 | 0.6 | 0.5 | |
| Size (LxWxH) (mm) | 230x30x60 | 145x60x55 | 102x51x25 | 132.5x50.8x30.2 | 172.7x50.8x30.2 | 87x10.2 (Diameter) |
| Return Loss (dB) | -35 for multimode fiber versions, -40, -60 for singlemode fiber versions | -50 | ||||
电动光学延迟线 规格：
| Model | ODL-300 | ODL-650 | ||
| Travel Mechanism | Servo Motor | Servo Motor, Mirror | ||
| Travel Range (mm) | 100 | 50x2=100 | 100x2=200 | 200x2=400 |
| Resolution (microns) | 0.7 per encoder pulse | 0.4 per encoder pulse | ||
| Delay Range (psec) | 330 | 330 | 600 | 1200 |
| Delay Resolution | 2.4 fs per encoder pulse | 1 fs | ||
| Max. Insertion Loss (dB) | <1.5 | <1.1 | <1.8 | <1.8 |
| Loss Variation over travel range (typical) (dB) | 0.5 | 0.15 | <0.6 | <0.6 |
| Size (LxWxH) (mm) | 242x30x60 | 132.5x50.8x30.2 | 183.4x50.8x30.2 | |
| Return Loss(dB) | -35 for multimode fiber versions, -40, -60 for singlemode fiber versions | |||
| Speed⁴ (mm/sec) | 3.8 | 50 | ||
| Input Supply Voltage | 7–12 V | |||
| Input Supply Current (typical) | 400 mA | 200 mA | ||
更多详情，欢迎直接联系昊量光电！
