多通道锁相放大器-同步采样测量

  • 多通道锁相放大器-同步采样测量
  • 多通道锁相放大器-同步采样测量
强大的多通道锁相放大器,可测量处理多达15个模拟信号,集成前置放大器和高输入阻抗

所属类别:电子学测试仪器 » 锁相放大器

所属品牌:

产品负责人:

姓名:郭工(Barry)

电话:186 2116 1670(微信同号)

邮箱:wei-guo@auniontech.com

多通道锁相放大器—同步采样测量

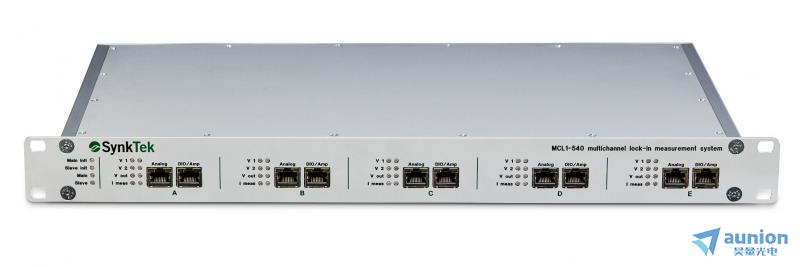

多通道同步锁相放大器 MCL1-540能够同步和双相解调多达10个电压信号和5个电流信号。此外,信号包括直流分量,可以通过提供的软件示波器和FFT功能显示和分析。

多通道数字锁相放大器MCL1-540可以配备多达5个信号处理模块,每个模块可以根据一个参考频率解调两个电压信号和一个电流信号。参考频率可以由内部振荡器产生,也可以由外部源产生。

与经典的锁相放大器相比,数字化信号可以在频域内实时图形化地显示出来,既可以随时间变化,也可以通过FFT函数,就像示波器一样。DC组件也可以同时显示和计算。

每个模块还有一个数字输入,可以用作外部参考输入,还有一个数字输出。RJ45电缆用于信号连接,能够以一种简单的方式传输多个信号。对于通过BNC的常规连接,可以使用BB-BNC接线盒。

多通道锁相放大器非常适合于对样品(如超导体)或材料分析进行直接阻抗测量,以及用于光学、量热、交流磁化率和许多其他实验。


  • 同步锁相测量多达15个模拟信号,每个信号进行多频分析和直流分离

  • 所有模块完全集成和同步

  • 同时采样ADC和DACs -无多路复用

  • 集成低噪声前置放大器与高输入阻抗-不需要额外的前置放大器

  • 每个输入和输出信号有多达三组独立频率的解调器,各解调器包括同步DC、X、Y

  • ADCs为sub-nV信号在±10V范围内自动设定范围,具有6位以上的分辨率

  • 集成多达5个模块


模块特性:

  • 每个模块2个差分模拟输入和1个模拟输出

  • 模拟信号输入

              1. 三种不同前端放大器选项:

                        * 噪声水平~1.8nV/√Hz @ 1GΩ放大器阻抗(输入偏置电流典型值15nA)

                        * 噪声水平~4nV/√Hz @ 30GΩ放大器阻抗(输入偏置电流典型值<1nA)

                        * 噪声水平~18nV/√Hz @ 5TΩ放大器阻抗(输入偏置电流典型值10pA)

              2. 信号范围±10V,1—5000预放大

              3 .DC&AC耦合,拐点频率0.2Hz

              4. 18bit ADCs @ 1MSPS

  • 模拟信号输出

              1. 20bit DAC @ 1.33MSPS

               2. 信号范围±10V,±1V,±0.1V

               3. 输出噪声<10nV/√Hz @ ±0.1V输出信号范围

               4. 输出电流50mA

               5. 集成输出信号电流测量(输出电流范围50mA/2mA/100uA/5uA/250nA)

               6. 接地参考&浮动

  • Trigger/phase 标记输入输出

Lock-in锁相特性:

  • 同步锁定测量多达15个模拟信号,每一个都有多频分析和直流分离

  • 频率范围DC-500kHz

  • 对任意输入和谐波有一套15个Lock-in

  • 每个Lock-in同步X, Y, R和θ

  • 相位分辨率64bit,积分分辨率96位

  • 可选项:15个任意谐波在独立频率和时间常数上增加2组15个Lock-in


输出特性:

  • 正弦,方波,三角形,锯齿

  • 频率、振幅、偏移和占空比可编程控制

  • 解调信号输出:X, Y, R,θ

  • 可选项
            *合成和调制波形
            *实时反馈选项

            *额外的频率

其它特性:

  • 波形采集

  • FFT

  • Feedback Loop


应用领域:

  • 传输测量

  • 多端测量

  • 微分dI/dV表征

  • 霍尔探测器阵列

  • 热量测量 (交流稳态, 3-Ω, 驰豫)

  • 交流磁化率

  • 热导率

  • 激光稳定

  • 光学光谱,光学干涉

  • 应变仪系统

  • 振动测量

  • 半导体/光电特性

  • 相关性测量


可选分线盒:

BB-BNC分线盒


Banana分线盒


Fischer分线盒
