转盘共聚焦显微镜
高速共聚焦成像，活体成像，超高分辨率！
转盘共聚焦显微镜产品简介
转盘共聚焦显微镜DISK系列解决了传统点扫描共聚焦显微镜在成像速度和光毒性上的局限，尤其适用于活细胞和快速动态过程的观察。多点并行扫描极大地提升了成像速度，可达每秒数百帧，使得科学家能够捕捉细胞内快速变化的事件，同时，由于每个点在单位时间内接收到的光能量更少，大大降低了对活体样品的光损伤和荧光染料的光漂白，使其成为长时间、低光毒性活细胞成像的理想选择。
针对不同的应用场景和需求，DISK系列提供DISK倒置基础款、DISK Pro倒置旗舰款、DISK U正置灵活配置款三大型号可选，按需匹配不同的荧光测量需求。
转盘共聚焦显微镜产品特点
高质的成像性能
通过转盘共聚焦结构与优化光路设计，在保证高速成像的同时实现了高分辨率、大视场、高成像质量的效果。
高速采集，动态捕捉
针对活细胞及生物样品成像过程进行了全面优化，实现高速采集和低损观测的平衡。结合时间序列采集和智能图像处理，系统可实时记录细胞分裂、迁移、信号响应等生物过程。
便携的操作模式
系统在硬件架构上经过精心打磨优化，兼顾灵活性、可拓展性与成像性能，为多样化实验提供可靠基础。
转盘自研，高性价比
拥有多年转盘研发经验，已实现转盘完全自研，性能位列国际前列，高分辨率转盘共聚焦高性价比选择。

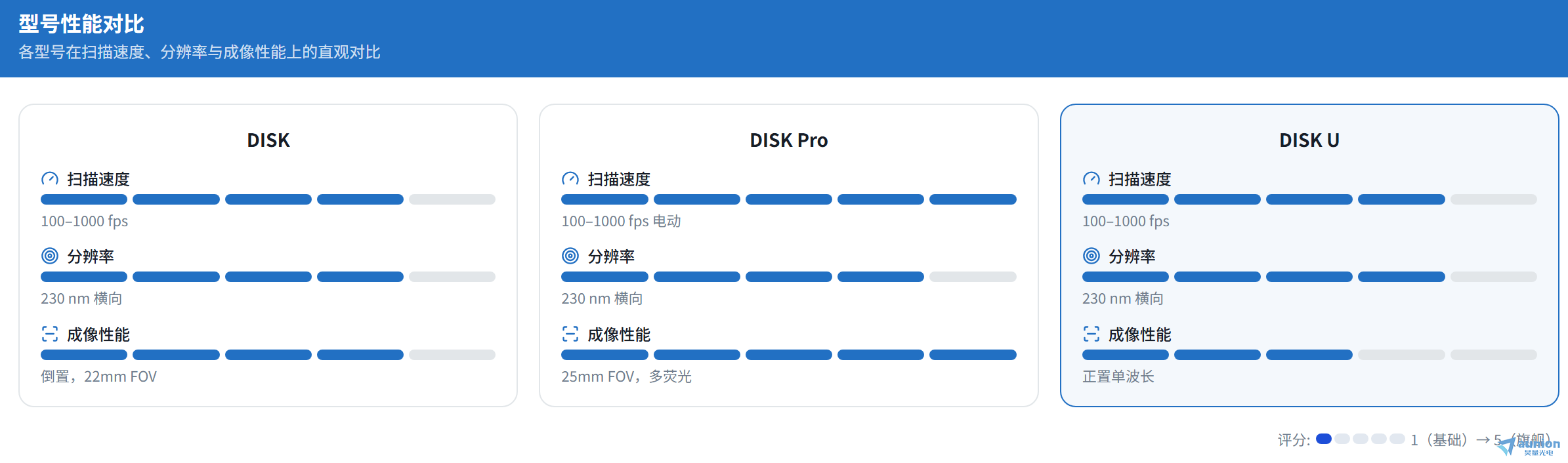

选型对比

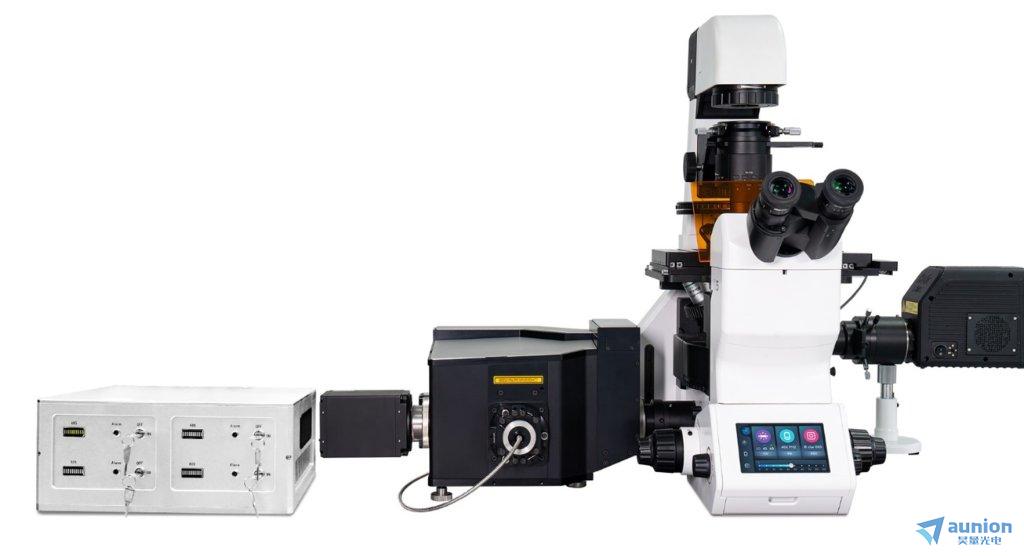

DISK
倒置基础款，实验室的高性价比选择。
FOV：可达22mm
405/488/532/640nm激光器
手动宽场/共聚焦切换
电动Z轴（0.01μm分辨率）
120×80mm电动载物台
DISK Pro
倒置旗舰款，配备8位激发+8位发射滤光轮，满足实验室精细化需求。
FOV：可达25mm
405/488/561/640nm激光器
电动宽场/共聚焦切换
压动Z轴（13.5nm分辨率）
8位激发+8位发射滤光轮
80×60mm高速载物台
DISK U
正置灵活配置款，可根据需求进行不同模块定制。
FOV：可达22mm
405nm单波长激光器
手动宽场/共聚焦切换
压动Z轴（13.5nm分辨率）
80×60mm高速载物台
技术参数指标
激光模块
参数 | DISK | DISK Pro | DISK U |
成像模式 | 宽场 / 共聚焦 / 荧光 | 宽场 / 共聚焦 / 荧光 | 宽场 / 共聚焦 / 荧光 |
视场（FOV） | 直径可达 22mm | 直径可达 25mm | 直径可达 22mm |
光源类型 | 四合一多模多通道激光器 | 四合一多模多通道激光器 | 单波长激光器 |
波长配置 | 405 / 488 / 532 / 640 nm | 405 / 488 / 561 / 640 nm | 405 ± 5 nm |
光谱带宽 | < 5 nm | < 5 nm | / |
光纤后输出功率 | 全波长 ≥ 500 mW | 405≥500mW / 488≥500mW / 561≥400mW / 640≥500mW | < 1W（可调） |
功率调节 | 各通道独立控制 | 各通道独立控制 | 0~1W 连续可调 |
功率稳定性 | < 3% | < 3% | 5% / 2 hours |
激光控制 | 强度精度：1% | 强度精度：1% | TTL 调制 |
输出方式 | 四合一合束光纤输出 | 四合一合束光纤输出 | 单光纤输出 |
光纤参数 | SMA905；芯径 1500μm，0.22NA | SMA905；芯径 1500μm，0.22NA | SMA905；芯径 1500μm，0.22NA |
光束处理 | 匀化器 + 400转 1500μm 光纤转换 | 匀化器 + 400转 1500μm 光纤转换 | 匀化器 + 400转 1500μm 光纤转换 |
转盘模块
参数 | DISK | DISK Pro | DISK U |
光谱范围 | 激发 400-750nm；发射 400-850nm | 激发 400-750nm；发射 400-850nm | 激发 400-750nm；发射 400-850nm |
转盘速度 | 15000 RPM | 15000 RPM | 15000 RPM |
扫描速率 | 100 ~ 1000 fps | 100 ~ 1000 fps | 100 ~ 1000 fps |
转盘几何结构（针孔间距） | 50/250狭缝（标配）；50/250μm 针孔（激光，选配）；60/220μm 针孔（LED，选配）；可定制双图案转盘 | 50/250狭缝（标配）；50/250μm 针孔（激光，选配）；60/220μm 针孔（LED，选配）；可定制双图案转盘 | 50/250狭缝（标配）；50/250μm 针孔（激光，选配）；60/220μm 针孔（LED，选配）；可定制双图案转盘 |
分辨率 | 横向 (FWHM)：230nm (100X NA 1.45)；轴向 (FWHM)：600nm (100X NA 1.45) | 横向 (FWHM)：~230nm (100X NA 1.45)；轴向 (FWHM)：~600nm (100X NA 1.45) | 横向 (FWHM)：230nm (100X NA 1.45)；轴向 (FWHM)：600nm (100X NA 1.45) |
滤光片转轮 | 激发滤光片：1位（25mm） 分光镜：1位 发射轮：5位（25mm） | 激发滤光轮：8位（25mm） 分光镜轮：5位 发射轮：8位（25mm） | 激发滤光片：1位（25mm） 分光镜：1位 发射轮：5位（25mm） |
宽场与转盘切换 | 手动 | 电动 | 手动 |
转盘模块重量 | 7.65 kg | 11.0 kg (24.3 lbs) | 7.65 kg |
尺寸 | 166.2(W) × 234(L) × 228.6(H) mm | 286.7(W) × 405.1(L) × 226.5(H) mm | 166.2(W) × 234(L) × 228.6(H) mm |
探测器模块
参数 | DISK | DISK Pro | DISK U |
相机接口 | C-mount scmos 相机（兼容 CCD/EMCCD） | C-mount sCMOS 相机（兼容 CCD/EMCCD） | |
相机指标 | 峰值QE 95%@600nm 像素：6.5µm×6.5µm 分辨率：2048×2048 有效面积：13.3mm×13.3mm 噪声：0.2e⁻ 满阱电容：45ke⁻ 兼容水冷与风冷 | 峰值QE 95%@600nm 像素：6.5µm×6.5µm 分辨率：2048×2048 有效面积：13.3mm×13.3mm 噪声：0.2e⁻ 满阱电容：45ke⁻ 兼容水冷与风冷 | 峰值QE 95%@600nm 像素：6.5µm×6.5µm 分辨率：2048×2048 有效面积：13.3mm×13.3mm 噪声：0.2e⁻ 满阱电容：45ke⁻ 兼容水冷与风冷 |
显微镜模块
参数 | DISK | DISK Pro | DISK U |
显微镜光源 | 10W LED 灯 | 10W LED 灯，100W 汞灯，130W 金属卤化物 LUMOS X，LED 荧光灯 LUMOS3/ LUMOS7 | 反射式光源： 12V/100W长寿命卤素灯泡 |
目镜 | 视场 FN25 目镜 10x/25mm | 视场 FN25 目镜 10x/25mm | UC-WH10X/25； 屈光度可调+/-5 |
目镜筒 | 观察筒支持360°旋转，瞳距48~75mm，分光比100:0 / 50:50 / 0:100，PX55 FS8 PLUS支持电动切换，可选变角度双目观察筒 | 观察筒支持360°旋转 瞳距48~75mm 分光比100:0 / 50:50 / 0:100 PX55 FS8 PLUS支持电动切换 可选变角度双目观察筒 | 正像三目头部(FN25)，倾斜角20° 三筒光路2档 选择：目视:相机-100:0.0:100 |
物镜转换器 | 编码 6 孔荧光转盘 | 编码 6 / 电动 8 孔荧光转盘 | 五孔转换器带DIC插槽 电动五孔转换器带DIC插槽（选配） |
物镜 | Uplan APO 4x/0.16 WD=13mm Uplan APO 10x/0.45 WD=3.1mm Uplan APO 20x/0.80 WD=0.6mm Uplan APO 40x/0.95 WD=0.18mm Uplan APO 60x/1.42 Oil WD=0.18mm Uplan APO 100x/1.45 Oil WD=0.13mm | Uplan APO 4x/0.16 WD=13mm Uplan APO 10x/0.45 WD=3.1mm Uplan APO 20x/0.80 WD=0.6mm Uplan APO 40x/0.95 WD=0.18mm Uplan APO 60x/1.42 Oil WD=0.18mm Uplan APO 100x/1.45 Oil WD=0.13mm | Plan S-APO 5X/0.15 Plan S-APO 10X/0.3 Plan S-APO 20X/0.45 Plan S-APO 50X/0.8 Plan S-APO 100X/0.9（选配） |
样品台（电动 XY 载物台） | 步进电机XY载物台 行程：120mm(X)×80mm(Y) 速度可达：30mm/s，分辨率<1µm 单向重复精度≤1µm 重复定位精度≤2.5µm ，负载：1kg | 步进电机XY载物台 行程：80mm(X)×60mm(Y) 速度可达：100mm/s，分辨率<0.1µm 单向重复精度≤0.5µm 重复定位精度≤1µm ，负载：2kg | 步进电机XY载物台 行程：80mm(X)×60mm(Y) 速度可达：100mm/s，分辨率<0.1µm 单向重复精度≤0.5µm 重复定位精度≤1µm ，负载：2kg |
调焦机构（Z 轴控制） | 电动Z轴 行程：13mm（上9mm+下4mm） 步进电机，分辨率可达：0.01µm 重复定位精度：±0.5µm 速度可达：6.4mm/sec | 压电Z轴 行程：500µm 闭环分辨率：13.5nm 重复定位精度：0.05%F.S. 承载能力：2kg | 压电Z轴 行程：500µm 闭环分辨率：13.5nm 重复定位精度：0.05%F.S. 承载能力：2kg |
荧光片盘 | / | 编码 8 /电动 8 孔荧光转盘 | / |
荧光滤色块 | / | 荧光滤色块（DAPI/395） EGFP/FITC/Cy2/AlexaFluor 488 TRITC/Cy3/TagRFP/AlexaFluor 546 （可按具体需求定制） | / |
软件功能及安装条件
参数 | DISK | DISK Pro | DISK U |
软件 | 系统控制，多色荧光定位处理，Z-stack数据处理，大图像拼接，图像分析，成像数据管理，3D成像渲染 | 系统控制，多色荧光定位处理，Z-stack数据处理，大图像拼接，图像分析，成像数据管理，3D成像渲染 | 系统控制，多色荧光定位处理，Z-stack数据处理，大图像拼接，图像分析，成像数据管理，3D成像渲染 |
建议安装条件 | 温度 23±5°C，湿度 70% RH 或更低（无冷凝） | 温度 23±5°C，湿度 70% RH 或更低（无冷凝） | 温度 23±5°C，湿度 70% RH 或更低（无冷凝） |
国产化软件，中/英界面一键切换
智能化设置：根据染料或不同应用要求，软件可设置四通道分时或者同时扫描，双/双通道分时或同时扫描
自带软件支持 X、Y、Z、λ、T 五维扫描为一体并在同一软件中处理及显示，不借助第三方软件
实时多色图像扫描和实时全色图像叠加，多维（X,Y,Z,T）共聚焦图像获取、处理和重建
采集软件自带三维可视图像重建功能，随意进行空间切割，交互立体显示。采集软件与三维浏览软件为同一软件
区域测量功能，能够在图像上画出感兴趣的分区图形，测量区域内的各项参数，例如：面积/长度等
能够重组获取的 Z 轴序列图像组，用户可以浏览样本三维立体图像
软件自带显微镜电动部件控制功能，可实现控制物镜转盘旋转、荧光转盘旋转、聚光镜旋转、平台运动、Z 轴调焦。可实现切片扫描功能
软件具备大图拼接功能，实现自动激光共聚焦扫描拼图并查看拼接后结果
智能化光路设置：提供双场荧光、共聚焦 2 种光路配置模式，一键自动设置所有的光路
软件自带三维大图拼接功能，实现自动激光共聚焦扫描拼大图和三维Z-Stacks 扫描同步完成
反卷积图像处理功能（宽场为主、点扫）
FRAP（荧光漂白恢复）分析功能，激光漂白后恢复数据导出
标尺校正、荧光强度测量、去噪处理、滤波处理、数据记录
细胞自动识别和图像二值化分割
应用场景
高速转盘共聚焦显微镜三大系列，满足实验室不同荧光观测需求，在活细胞荧光成像，实时荧光成像，神经细胞荧光成像，组织细胞成像，动态荧光成像，弱荧光成像等领域观测效果良好。
问答小贴士
转盘共聚焦的特点是什么？
转盘共聚焦具有双转盘模块，具有极快的扫描速度以及极低的光毒性和光漂白性，视野亮度非常均匀。
转盘共聚焦和单点共聚焦相比，优势在哪？
转盘共聚焦凭借其快速的成像速度和低光毒性，适合在细胞组织样本中观测细胞的荧光效应和实时荧光成像等。
DISK系列没有我需要的激光波长，能提供定制改装吗？
可以，我们可以根据您的需求提供多元化定制服务，且定制不局限于波长。
转盘共聚焦适合哪些科研应用？
适用于活细胞动态成像（细胞分裂、迁移、Ca²⁺通量监测）、细胞器运动追踪、神经元3D扫描、类器官成像、大样本组织切片全扫描、高内涵药物筛选等需要高速（100fps@2048×2048）、低光毒成像的场景。
DISK系列的转盘几何结构如何选择？
标配50/250狭缝适合高通量和实时成像；50/250µm针孔选配版专为激光光源优化，共聚焦性能更强；60/220µm针孔选配版专为LED光源优化；还可按需定制双图案转盘满足特殊应用需求。
转盘共聚焦系统兼容哪些显微镜？
DISK系列兼容全系列正置及倒置显微镜，具备C-mount摄像头端口即可适配，支持Olympus、Nikon、Leica等主流品牌显微镜。
DISK系列——高性价比转盘共聚焦显微镜选择。
