XperRam Photocurrent光电流成像光谱系统

  • XperRam Photocurrent光电流成像光谱系统
  • XperRam Photocurrent光电流成像光谱系统
用于材料表面光电流分布特性的激光共聚焦光电流成像光谱系统,带低温探针台。

所属类别:光谱仪器 » 拉曼光谱仪 | 拉曼显微成像仪

所属品牌:韩国Nanobase公司

南方负责人

姓名:兰工(Hector)

电话:130 6160 8524(微信同号)

邮箱:haige-lan@auniontech.com

微信:点击扫描添加

北方负责人

姓名:刘工(Betty)

电话:131 6225 7990(微信同号)

邮箱:ting-liu@auniontech.com

微信:点击扫描添加

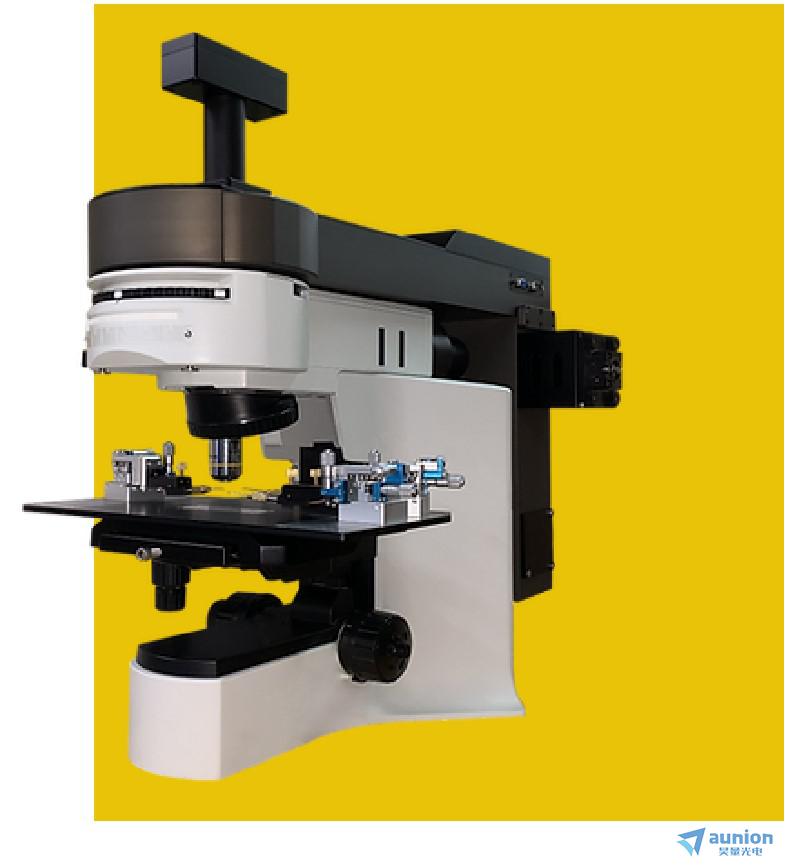

XperRam photocurrent光电流成像光谱系统


产品简介

    Nanobase的光电流成像系统XperRam Photocurrent Mapping system 利用了显微成像扫描技术,对样品表面做一个快速扫描。产生的光电流信号通过探针引到电流源表,再显示在软件界面,做成成像图显示样品表面电流分布。

      光电流成像系统Photocurrent Mapping System 又称为扫描光电流显微成像系统,用来检测材料光电流强度分布的专用设备,主要用来测量光电材料的光电响应信号和表征材料的光电特征。XperRam Photocurrent Mapping system 光电流成像系统将光电材料对于光信号响应的不均匀性以可视化和量化的方式显示出来。该系统可以研究光电探测器量子效率,器件的电阻分布特征,研究太阳能电池光生电流的不均匀性,研究器件吸收和电荷生成的微区特性,以及光电材料界面,半导体结区的品质分布等。

整个系统的个构成如下图,包含光源(激光器或者连续光源),显微镜,激光扫描振镜,数字源表,探针台和计算机软件等。激光通过扫描振镜,扩束镜,经过显微镜聚焦到样品表面,激光激发产生光电效应(电流),电流信号通过探针引出至电流源表,再读出至电脑软件,扫描时,振镜是通过偏振光控制器控制,激光的光斑再样品的XY方向上扫描移动,软件记录每一个激光聚焦光斑的位置和其对应的电流值,在软件的一侧,同步描绘出光电流成像图,显示了样品的电流分布。


功能描述

l  光电流成像(Photocurrent Measurement and Imaging )

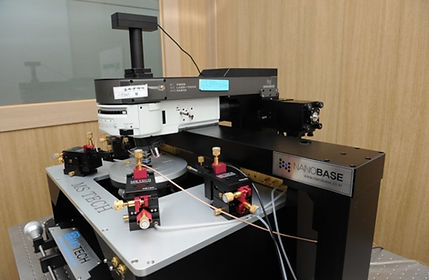

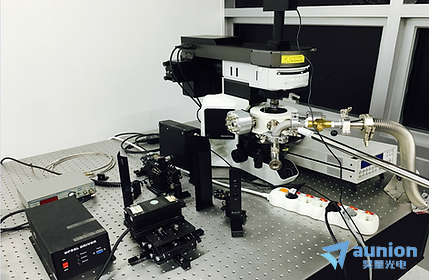

                          光电流系统探针台                                                                 三星光电院定制的光电流系统


光电流成像图和电流计数值

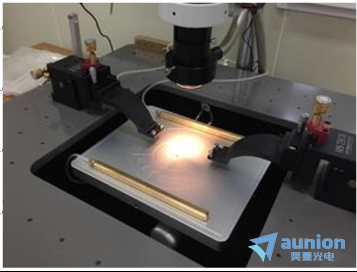

                      简易光电流平台(Side plate)                   Positioner                      Holder                                    探针尖端

产品特点

Ø  超快扫描成像(大于1000谱/S)

Ø  超紧凑结构(光电流扫描成像和显微镜一体式设计)

Ø  成本低(客户仅需要在原来的探针台或者拉曼设备上做改造就可以,不需要额外购买平移台,这是振镜扫描的优势所在)

Ø  可视化和人性化软件(定制研发了电流源表输出和成像扫描视觉窗口,客户在一个界面实现光电流数据和成像mapping的对比比较方便)

Ø  可扩展增加其它波长的激光器,增加拉曼光谱荧光光谱成像系统等

Ø  可增加高低温恒温器,锁相放大器,斩波器等


基本参数

激光器(光源)

l  可配置1~3个激光器,窄线宽激光器用于拉曼光谱测试和光电流测试

l  波长范围: 400~1550nm (典型的为 VIS: 405nm/532nm/633nm,   NIR :1550nm)

l  可选配一个光纤接口用于接入外部激光器光源

l  可选配超连续谱白光激光器(400nm~2400nm)

显微镜

l  奥林巴斯显微镜:BX61 (正置)(可根据客户要求选配)

l  反射式/透射LED照明

l  物镜:标配(40X, NA=0.75) 选配:多种倍率和超长焦距物镜

l  透过率:>60% (360nm~1000nm)

扫描模块

l  扫描面积:200um×200um

l  扫描精度:   小于10nm

l  步进:<50nm

l  扫描速度:>1000 谱/秒

电流

l  测量范围:1pA – 1A

l  准确度: 0.04%

l  电流源表:Keithley 2400

探针台

l  可根据客户要求定制

其它

l  低温恒温器(2.2K)/高温热台(1500℃)

l  根据客户要求定制探针台

l  可选配斩波器,前置放大器,锁相放大器等提高系统灵敏度



探针台参数:

探针台

6寸真空吸附卡盘,

光谱范围

750px-1到150000px-1

XY方向移动范围

150 x 150mm, 分辨率5um FOV:200µm x 200µm@40X物镜

Z方向移动范围

上/下10mm, 分辨率1um

探针头

金,钨

高精度定位器

PH-C15, 10fA leakage current 4SET










应用领域

石墨烯,二维材料,半导体工业,结晶度分析,太阳能电池,储能材料,探测器光电性能检测,晶圆体分析,探测器检测,器件吸收和电荷生成的微区特性。




相关文献

l  石墨烯通过嵌段共聚物的纳米化实现了等离子体辅助设计的多共振光检测




l








Large Work Function modulation of Monolayer MoS2 by Ambient Gases



l  石墨烯的光电流成像检测


l  石墨烯的离子-凝胶介质调制石墨烯的Dirac点电压及其应用
