多端口光器件IL、PDL测试高速光功率测试平台
一.产品概述

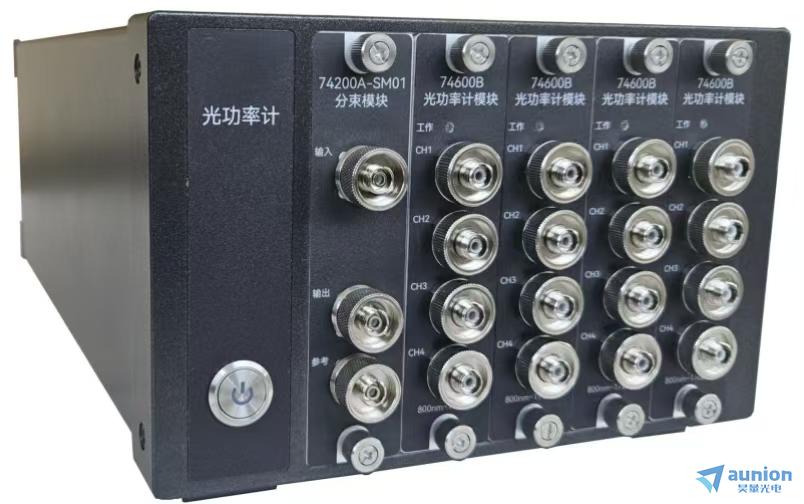

主机和模块
多端口高速光功率测试平台，支持光功率计模块、偏振态发生器和分 束模块。主机有5个插槽，可根据需要自由选择光功率计、偏振态发生器、分束模块组合， 适用于密集波分复用（DWDM）、阵列波导光栅（AWG）、波长选择开关（WSS）等多端口光器 件的插入损耗（IL）和偏振相关损耗（PDL）测试。 产品具有 LAN、HDMI 和 USB 接口，其中 LAN 接口能够满足各种程控和数据通信需要。
二.主要特点

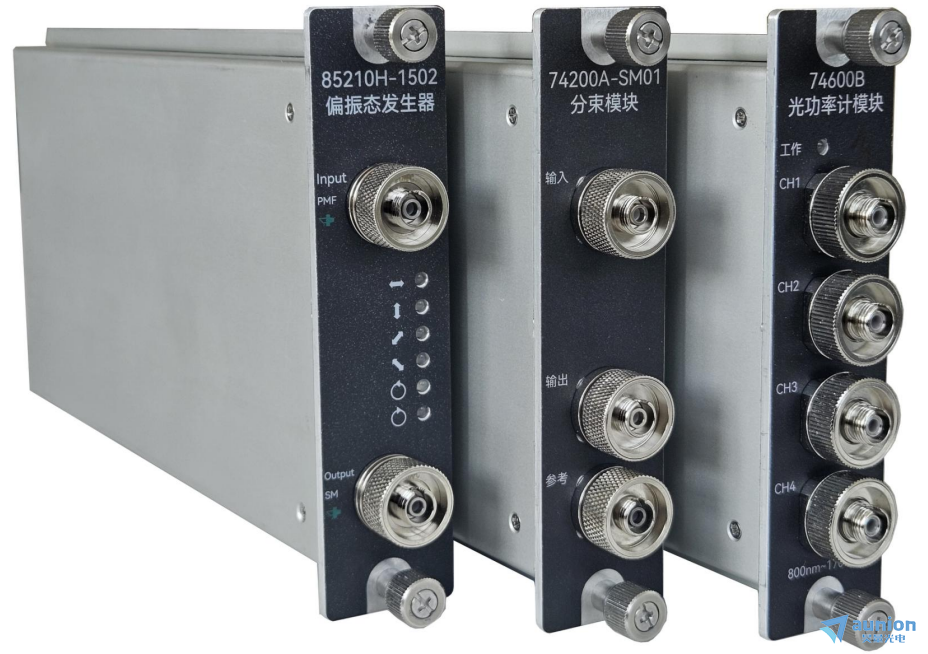

测试模块
主机 5 个插槽支持不同功能模块
采用 PCIE 通信，通信速率大于 100Msps
至快采样时间 1μs
支持单机工作和局域网程控
扩展性高，主机支持级联，通道数 N≥144
大容量存储，功率计模块每通道支持至大 3200 万个数据
功率计模块高速测量模式下动态范围为 70dB

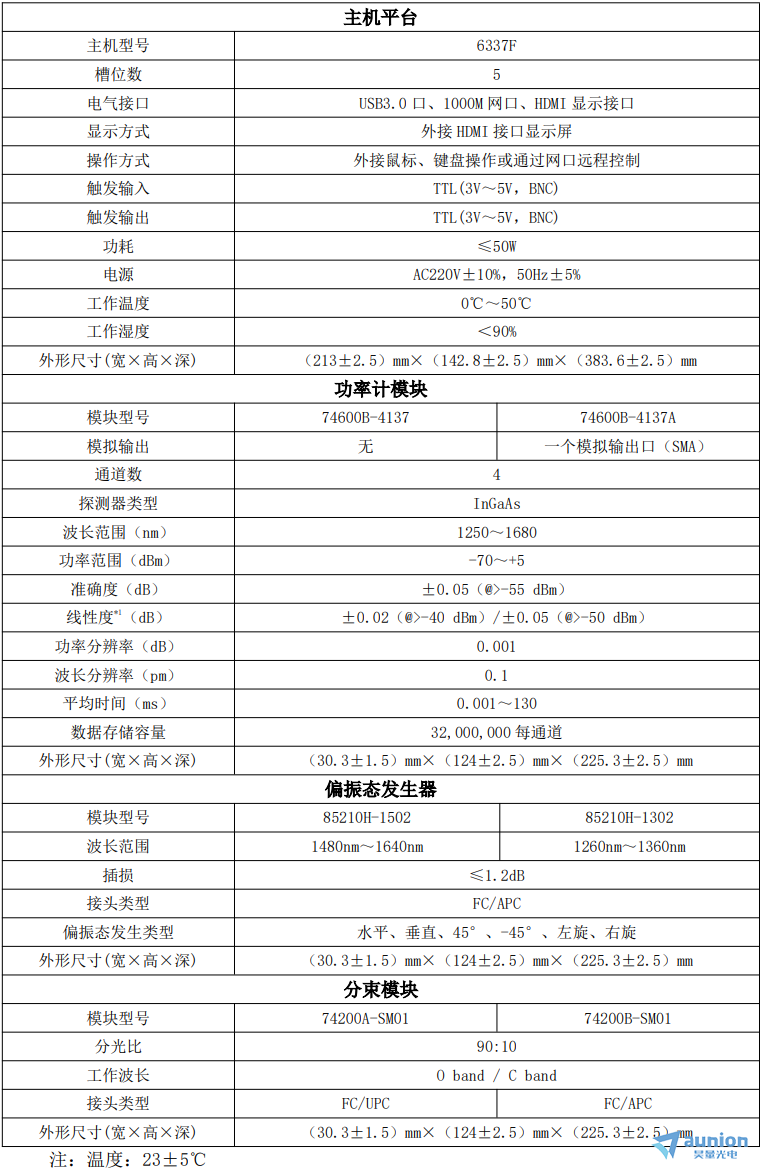

三.技术规范
四.典型应用

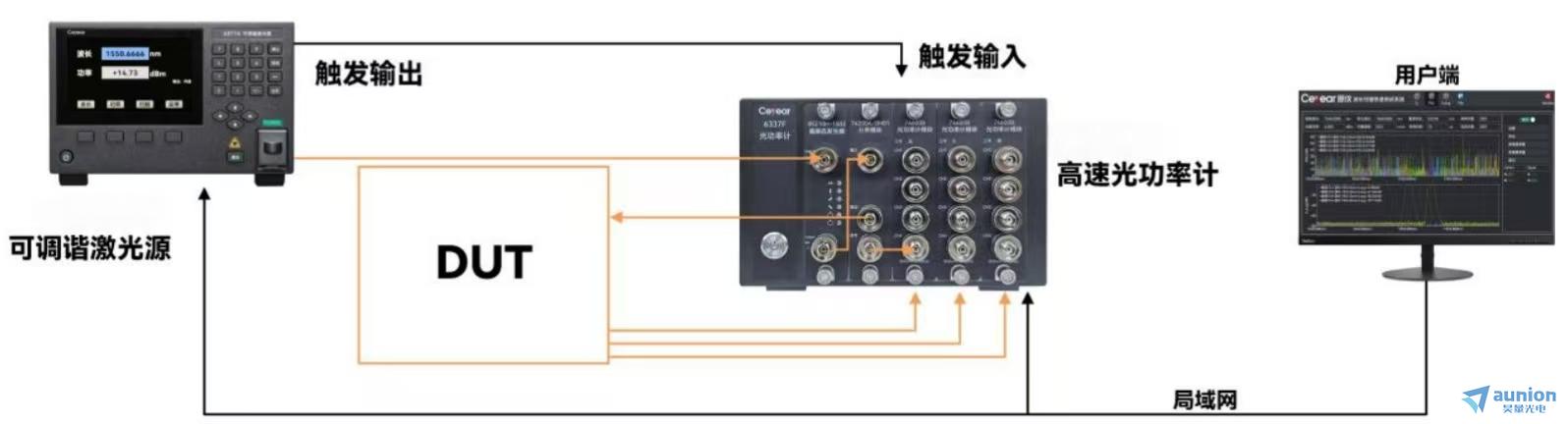

IL 测量接线示意图 普通测试：光源输出不经过分束模块。

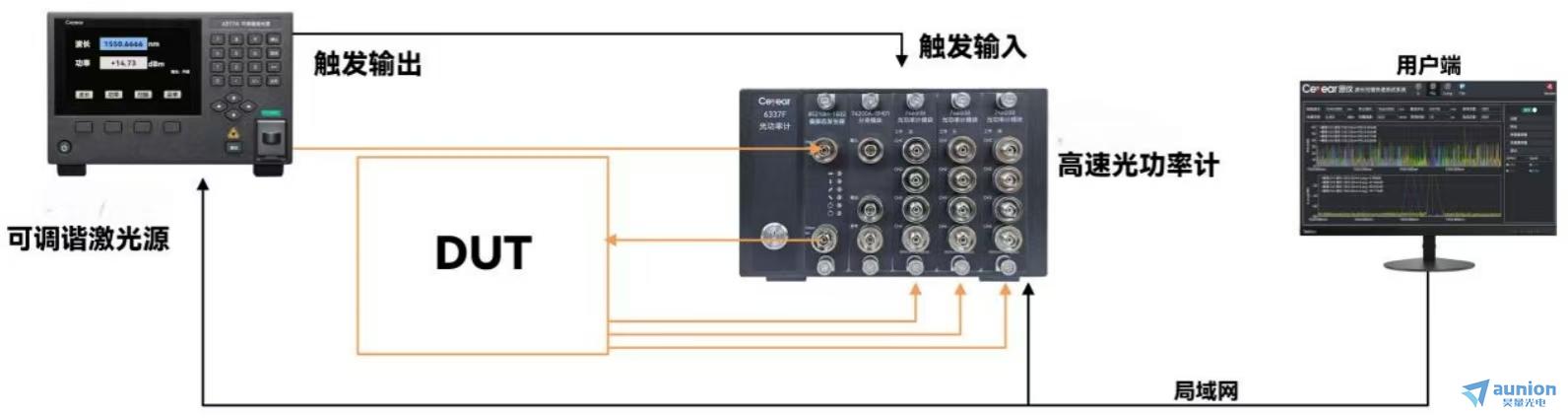

高精度测试：光源输出经过分束模块。分束模块参考接口接光功率计参考通道，分束模 块输出接口接待测件输入。

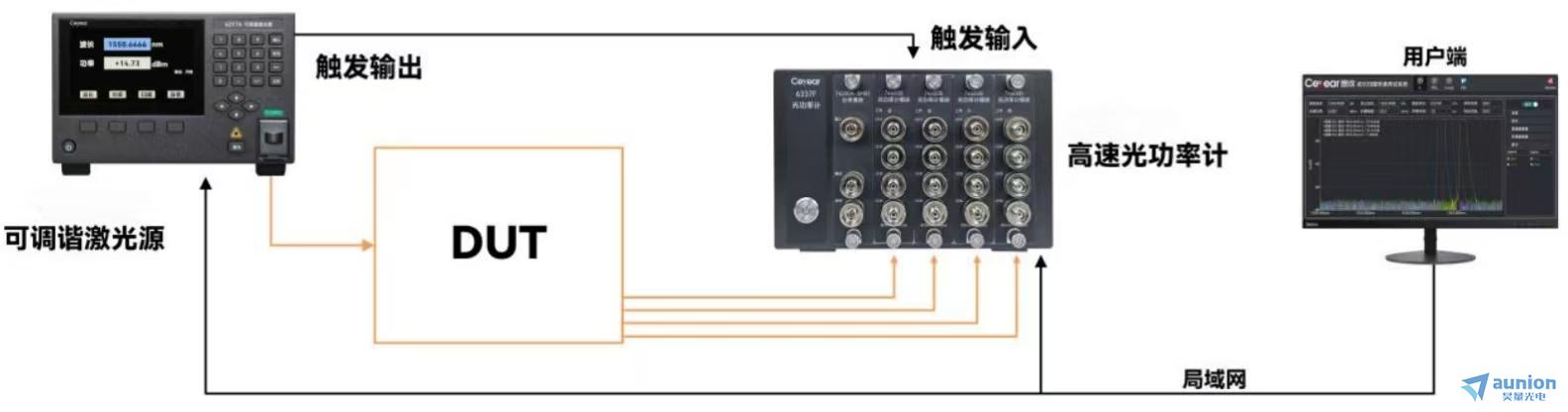

PDL/ILavg 测量接线示意图 普通测试：偏振发生器输出不经过分束模块。

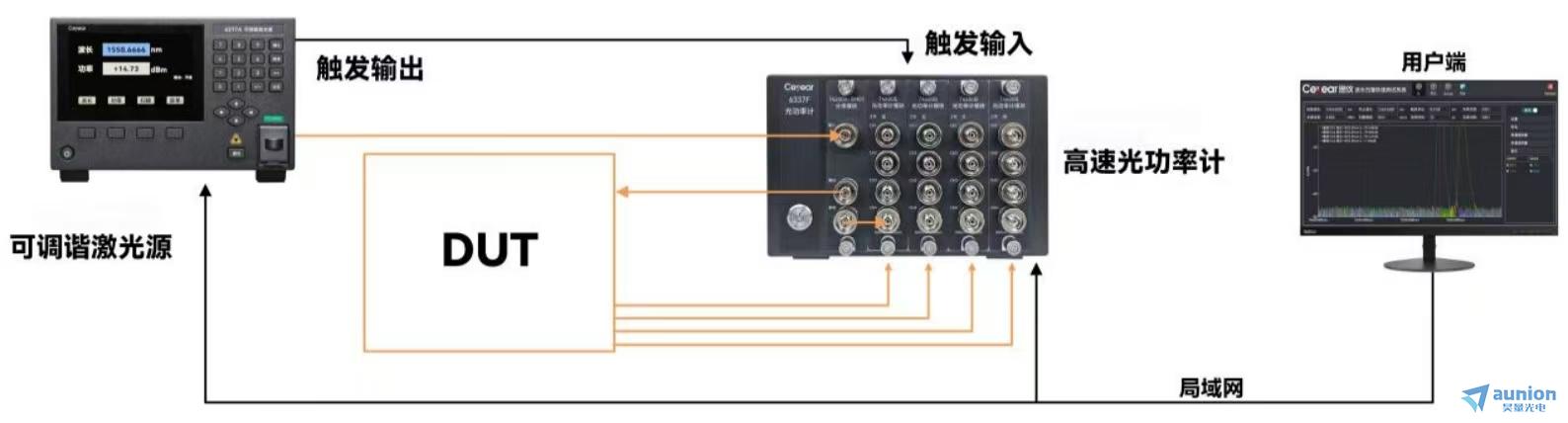

高精度测试：偏振发生器输出经过分束模块。分束模块参考接口接光功率计参考通道， 分束模块输出接口接待测件输入。

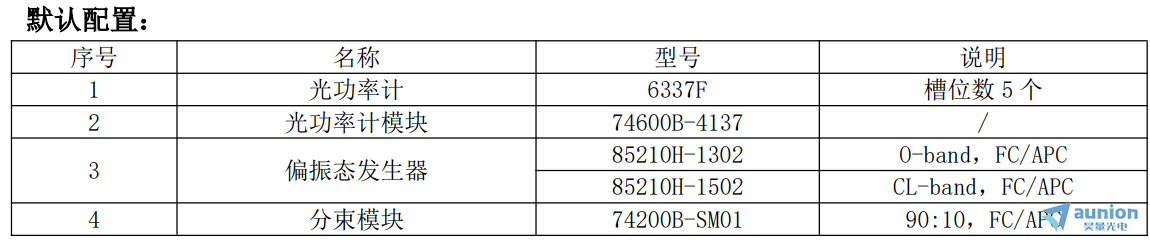

五.订货信息
1、主机
6337F：5 插槽
2、光功率计模块
74600B-4137：4 通道光功率计
74600B-4137A：4 通道光功率计，带一个模拟输出口（可配置）
3、偏振态发生器
85210H-X1X2X3X4
X1X2：波长范围，13：O-band（1260~1360nm），15：CL-band（1480~1620nm）
X3X4：接口类型，01：FC/UPC，02：FC/APC
4、分束模块
74200X1-X2X3X4X5
X1：接口类型，A：FC/UPC，B：FC/APC
X2X3：光纤类型，SM：单模，PM：保偏
X4X5：分光比，01：90:10，02：95:5，03：97:3，04：99:1，05：80:20，06：50:50
