液体可变焦透镜

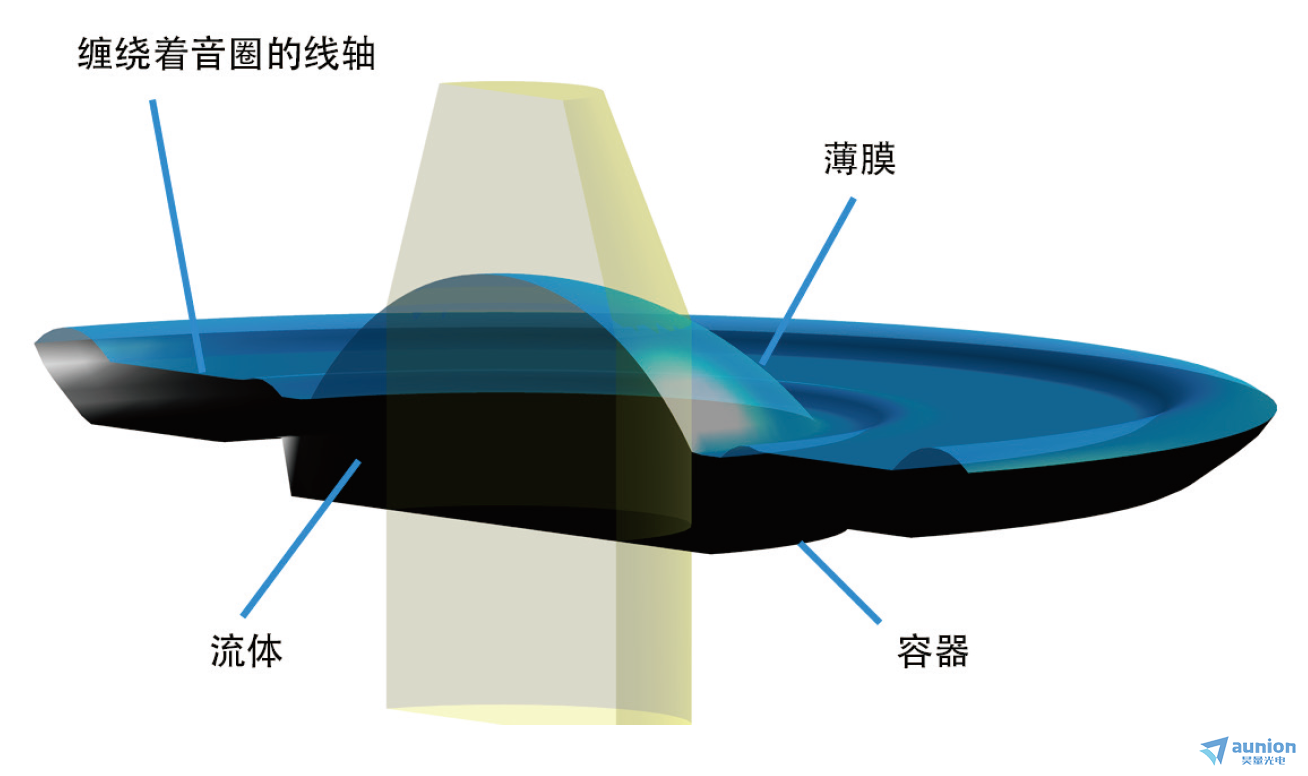

液体可变焦透镜的核心技术是基于可变形的镜片的工作原理。镜片由一个容器组成,在容器中填充光学流体并由弹性聚合物薄膜进行密封。通过电磁驱动器对容器施压从而使镜片弯曲达到变焦目的。

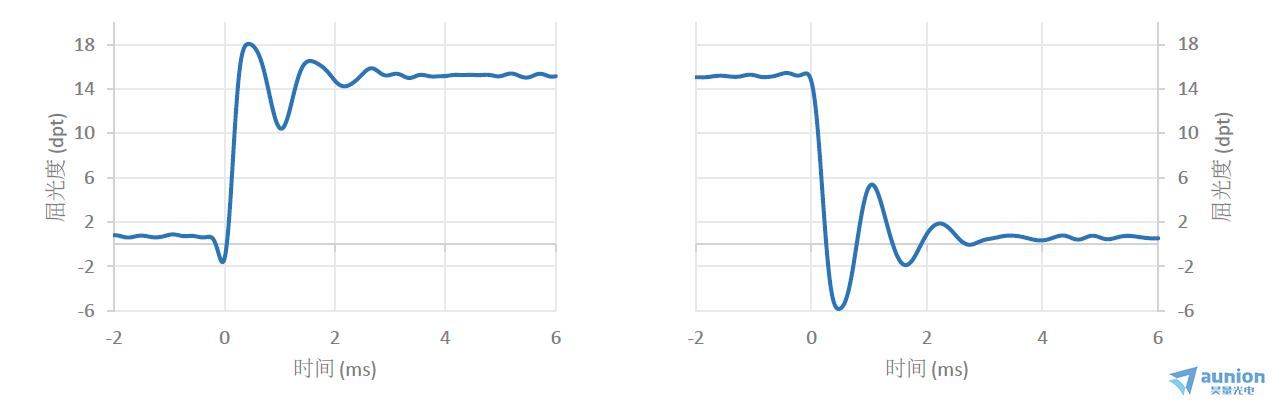

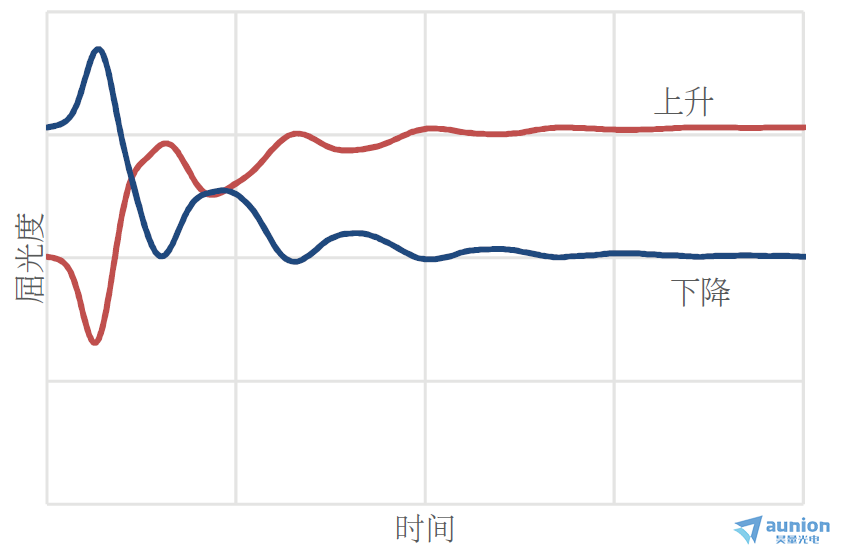

镜子的响应时间与质量弹簧类似,镜子的响应时间极短,阶跃的上升沿时间仅为几毫秒,完全稳定在10-20ms即可。具体所需时间与具体型号相关。

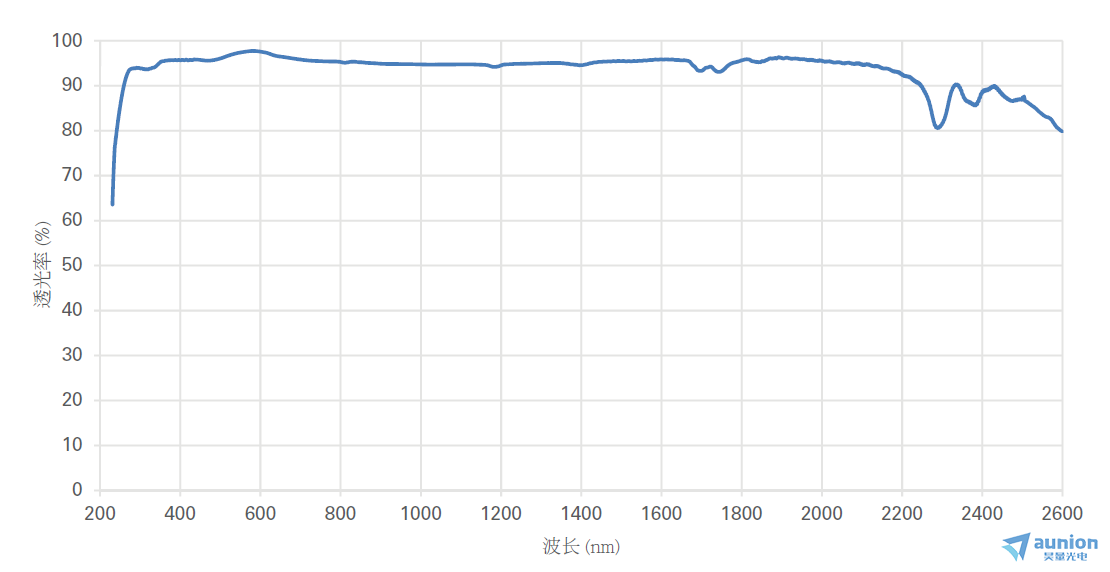

该液体透镜中的光学和薄膜材料均具有极高的透光性,透光波段范围为400-2500nm,如下图所示,下图仅表示透镜材料的透光率。在透镜盖玻片可以提供可见光和金红外的宽波段涂层。如果客户需要可以对涂层进行特殊处理仅对特定波长透光。


我们推出的可变焦透镜主要包含以下产品:


1)EL-3-10电动变焦液体透镜

EL-3-10是一款紧凑的变焦透镜,主要是为工业上集成到光学系统中开发的设备。该镜头通光孔径为3mm,采用“推拉”的结构,镜面可由凹面镜变为凸面镜。采用音圈技术驱动,通过施加电压调整镜片曲率。并且镜头可在毫秒量级内完成调焦。


型号

有效孔径(mm)

调焦范围(dpt)

可重复性(dpt)

响应时间(ms)

增透膜涂层(nm

波前质量(l RMS

EL-3-10-VIS-26D-FPC

3



-13 to 13

取决于温度

1/2/4

420-900

0.2/<0.2l

EL-3-10-NIR-26D-FPC

850-1600

EL-3-10-VIS-26D-OEM

420-900

EL-3-10-NIR-26D-OEM

850-1600

EL-3-10-VIS-26D-OEM-CG

420-900


2)EL-10-30系列液体变焦透镜

    EL-10-30系列镜头,从2010年问世以来由于其丰富多样的外形及涂层使其应用广泛。该镜头采用“推进”结构,即在不施加电压的情况下镜片已经朝正向弯曲。该镜头通光孔径为10mm,采用电动变焦,并集成温度传感器。可实现高重复性应用。该系列透镜主要包含EL-10-30-TC;EL-10-30-C和EL-10-30-Ci三种不同配置。主要区别在于后两种拥有C接口,其中Ci连接线采用Hirose 连接头。

型号

有效孔径(mm)

调焦范围(dpt)

可重复性(dpt)

响应时间(ms)

增透膜涂层(nm

波前质量(l RMS

EL-10-30-TC-VIS-12D

10



+8.3 to +20

±0.1

2.5/6/15

400-700

0.25/<0.6l

EL-10-30-TC-NIR-12D

+8.3 to +20

700-1100

0.25/<0.6l

EL-10-30-C-VIS-LD

+5 to +10

400-700

0.15/<0.25l

EL-10-30-C-NIR-LD

+5 to +10

700-1100

EL-10-30-C-VIS-LD-MV

-1.5 to +3.5

400-700

EL-10-30-C-NIR-LD-MV

-1.5 to +3.5

700-1100

EL-10-30-Ci-VIS-LD

+5 to +10

400-700

EL-10-30-Ci-NIR-LD

+5 to +10

700-1100

EL-10-30-Ci-VIS-LD-MV

-1.5 to +3.5

400-700

EL-10-30-Ci-NIR-LD-MV

-1.5 to +3.5

700-1100

3)EL-10-42-OF 系列液体变焦透镜

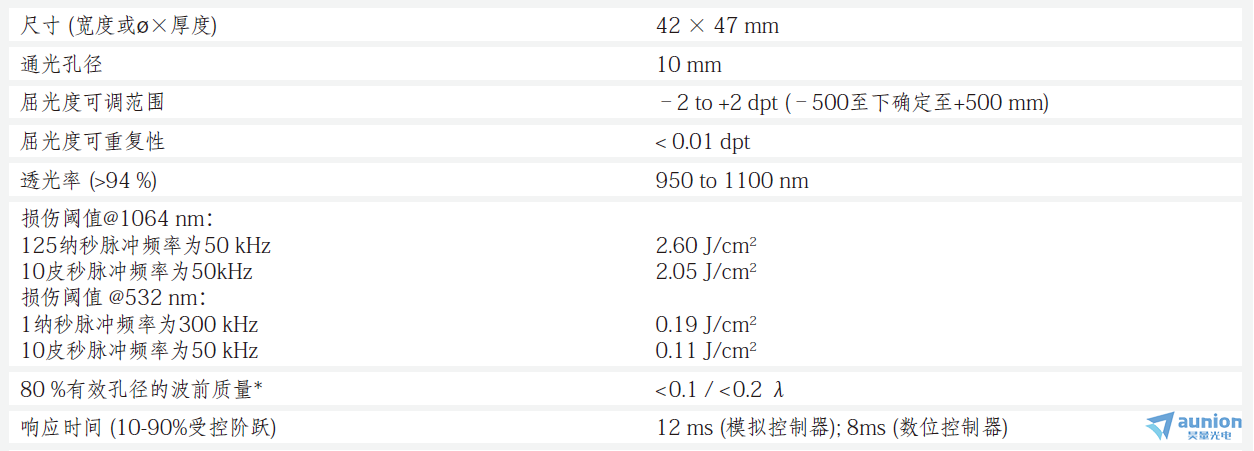

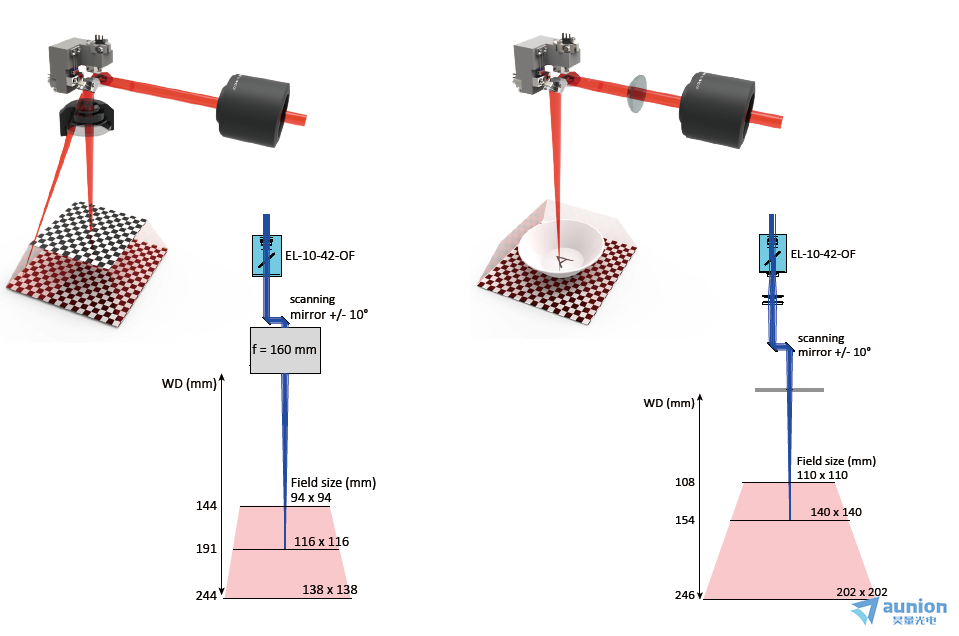

    EL-10-42-OF集成有光学反馈系统,可实时测量光学镜头的屈光度从而实现精确的闭环控制。此外集成温度传感器,进一步增加了该镜头的稳定性,在温度变化较大的环境一下依然可以获得较高的重复性。


4)EL-16-40-TC系列电动变焦透镜

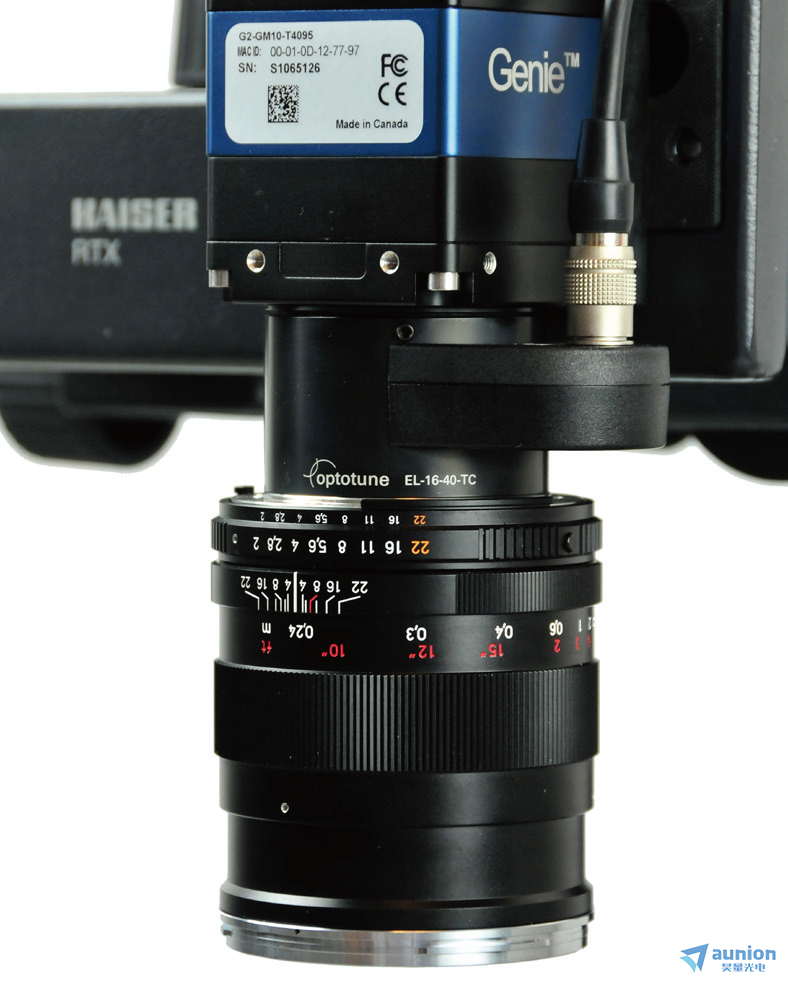

EL-16-40-TC系列变焦透镜通光孔径可达16mm,是市面上较大通光孔径的电动可变焦透镜。该透镜进行了以下改良:

a) 通光孔径达16mm,通光量为EL-10-30系列的2.5倍

b) 可从0的屈光度状态变为凸透镜或凹透镜,变焦范围可达-10到+10

c) 设计经过优化,热漂移降低至0.02 dpt /°C,并集成温度传感器重复性可达正负0.05dpt

d) 调焦响应时间在毫秒量级,速度仍优于机械类变焦产品

型号

有效孔径(mm)

调焦范围(dpt)

可重复性(dpt)

响应时间(ms)

增透膜涂层(nm

波前质量(l RMS

EL-16-40-TC-VIS-5D

16



-2 to +3

±0.05

5/12/25

400-700

0.25/<0.5l

EL-16-40-TC-VIS-20D

-10 to +10

±0.1

400-700

0.5/<0.25l

EL-16-40-TC-VIS-5D-M25.5

-2 to +3

±0.05

400-700

0.25/<0.5l

EL-16-40-TC-VIS-5D-M26

-2 to +3

400-700

EL-16-40-TC-VIS-5D-M27

-2 to +3

400-700

EL-16-40-TC-VIS-5D-M30.5

-2 to +3

400-700

EL-16-40-TC-VIS-5D-C

-2 to +3

400-700

EL-16-40-TC-VIS-5D-M42

-2 to +3

400-700

EL-16-40-TC-VIS-20D-C

-10 to +10

±0.1

400-700

0.5/<0.25l

应用领域:

1)机器视觉:

l  质量控制 (如:液体、电子产品、瓶子、液晶显示屏、印刷电路板和镜头模块等)

l  条形码读取

l  包裹分拣

l  机器人系统

l  3D图像合成

2)激光处理

l  激光打标

l  激光清洁

l  激光微加工

l  激光微焊接

l  激光直接成型

3)眼科

l  综合验光仪

l  自动验光仪

l  视野计

l  视网膜成像

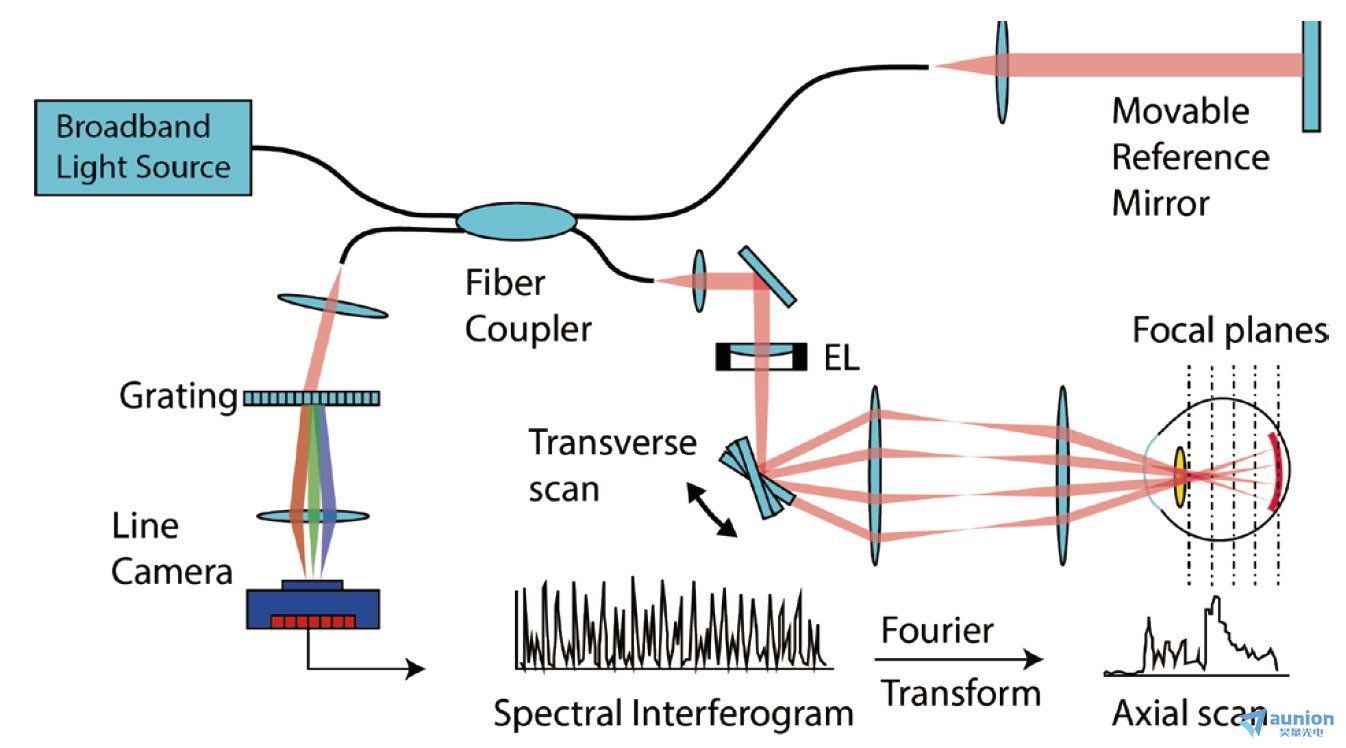

l  OCT (光学相干层析成像技术)

4)显微技术

l  宽场显微技术

l  共聚焦显微技术

l  双光子显微镜技术

l  光片照明显微技术














数据单下载
