高速高分辨率的PCI Express摄像头

  • 高速高分辨率的PCI Express摄像头
  • 高速高分辨率的PCI Express摄像头
高速率,高分辨率,低功耗的PCIE相机

所属类别:相机系列 » 科研相机

所属品牌:德国XIMEA公司

产品负责人:

姓名:李工(Lucas)

电话:131 6719 0195(微信同号)

邮箱:chenyang-li@auniontech.com

xiB-具有高速和高分辨率的PCI Express摄像


  • 总体速度ZUI快—带宽从20 Gbit/s到惊人的64 Gbit/s,实际数据吞吐量高达7000 MB/s

  • 现代组件-高分辨率,从1200万像素到6500万像素和3500 Fps高速传感器

  • 多功能迷你相机-精细60 x 60 x 36毫米,160克

  • ZUI长距离-可与300米距离的光缆一起工作

  • 节能-仅6瓦的低功耗

  • 冷却-通过额外的散热片或风扇选项实现ZUI小散热

  • 兼容性-支持Windows 7和10、Linux、macOS、ARM、NVIDIA Jetson模块

  • 连接和同步-2/2隔离GPI/GPO,4个双向非隔离GPIO

  • 符合-数据和控制接口符合PCI Express外部布线规范

  • 镜头控制-EF安装接口允许远程控制光圈、焦点和图像稳定

  • 易于部署-各种配件齐全,无需框架抓取器

  • 未来潜力-利用PCIe x8 Gen3接口的全部功能实现ZUI高速度

  • 可定制-板级或嵌入式版本以及近红外(NIR)传感器的可能性

  • 高速高分辨率的PCI Express摄像头


为什么选择PCIE接口相机?

一.新老技术对比-高速高分辨率的PCI Express摄像头

下一代高速串行计算机扩展总线标准PCI Express(外围组件互连Express),称为PCIe 3.0的第3代与也称为PCIe 2.0的第2代相比,在许多方面都有了巨大的飞跃。

几个例子:

总带宽(x16链路):PCIe 3.0=64 Gbit/s----PCIe 2.0=16 Gbit/s

数据传输速率:PCIe 3.0=8.0 GT/s----PCIe 2.0=5.0 GT/s

数据速率:PCIe 3.0=1000MB/s----PCIe 2.0=500MB/s

基本时钟速度:PCIe 3.0=8.0 GHz----PCIe 2.0=5.0GHz

XIMEA:

为了强调这些进步,我们只使用了好的传感器和有限组件(如FPGA),以充分发挥xianjin技术的潜力。这意味着高分辨率cmosIS传感器和其他具有大像素且均配备全局快门的高速CMOS。


二.支持-高速高分辨率的PCI Express摄像头

PCI 3.0的前身非常流行,它提供了一个易于构建的支持和接受平台。

硬件和软件供应商已准备好提供所有必要的解决方案,以提高接口的利用率。

主板、芯片组、主机控制器、电缆或操作系统–每个人都在产业链上。

这也确保了从PCI 2.0和其他接口轻松切换到PCI 3.0。

XIMEA:

PCI 3.0提供了进一步的优势,在社区中创造了杠杆,以推动更好的条件和可靠性。因此,作为PCI-SIG(外围组件互连特别兴趣组)的成员,XIMEA致力于确保PCI 3.0相机与附件、库、Windows、Linux、macOS的zui广泛互操作性,并符合PCI Express标准。


三.速度-高速高分辨率的PCI Express摄像头

在其他改进中,PCI 3.0通过各种架构和协议管理优化实现了PCIe 2.0通信速度的倍增,理论传输速率为64Gbit/s。

有效带宽约为7000 MByte/s,比USB3快17倍,比10GigE快7倍,甚至比camera Link HS或CoaXPress快。

一个被称为PCI 4.0的后续产品正在开发中,它将提供高达两倍的速度,从而轻松超越市场上的任何产品。

所有这些速度都需要适当的硬件——芯片组、主板、主机适配器、电缆,您可以在这里了解更多信息。

XIMEA:

关于速度,我们将踏板推到极限,拥有zui快的1200万像素相机型号,以全分辨率播放333 fps。

在其他人声称以141/340 fps的2Mpix速度惊人的地方,XIMEA以1 Mpix提供2500+fps或3500+fps。


四.尺寸-高速高分辨率的PCI Express摄像头

由于所提到的流行和现代化因素,PCIe技术还允许使用新的、更小的组件(FPGA),并且一个设备总体上需要更少的这种已经很小的组件。

除其他优点外,这导致了更紧凑的占地面积和更轻的重量,这是移动应用和小型化趋势中的重要参数。

受影响的还有透镜或电缆等附件,它们也越来越小,使得设计坚固的应用和坚固的外壳或外壳变得更加容易。

通过消除对中间设备的需求,例如抓帧器,尺寸进一步减小——你可以永远忘记它们。

XIMEA:

如果您需要小尺寸,XIMEA是您的极限测量。当其他人都太大时,zui后的办法是——目前面向嵌入式视觉系统和深度学习。

我们在quanshijie范围内生产zui小的高速摄像头(60x60x38 mm,175g),并能够提供特殊的OEM定制服务,这将减少占地面积并进一步提高耐用性。


五.价格-高速高分辨率的PCI Express摄像头

总之,上述每一个因素都有助于降低zui终产品的成本,但客户在切换到PCIe时的节约不会因相机而停止。

移除帧抓取器和不必要的软件将加强支付过程,继续使用更少的廉价电缆以及新的、经济高效的EF安装有源镜头。

再加上简化的集成工作和DMA(直接内存访问)架构,您就可以实现全面的系统成本降低。

在进行此类计算时,您需要记住一个给定的事实,即PCI 3.0相机的初始价格低于同等竞争对手的CoaXPress或CameraLink型号。

XIMEA:

也就是说,我们总是试图帮助小型初创企业,并就选择和可靠解决方案向不同的OEM公司提供建议

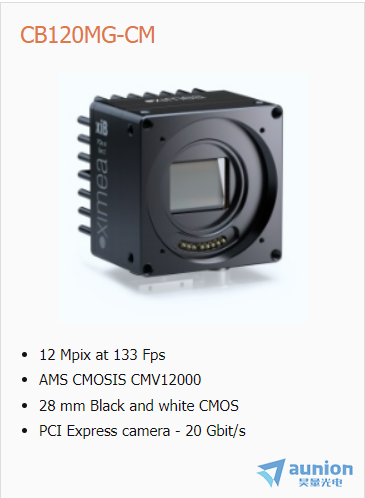

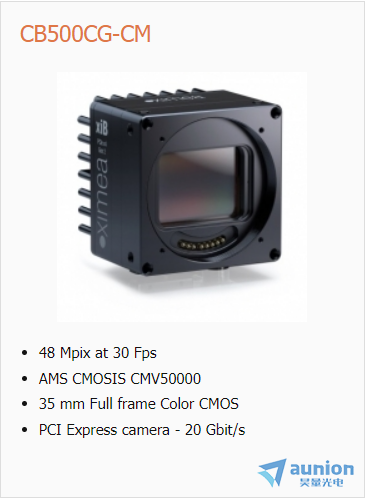

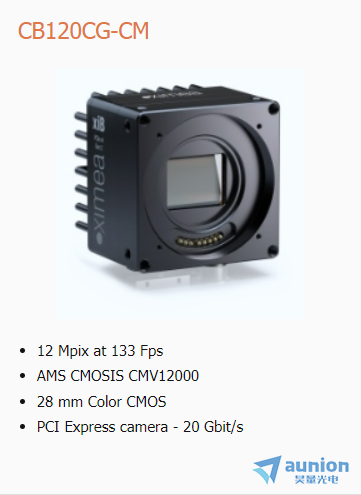

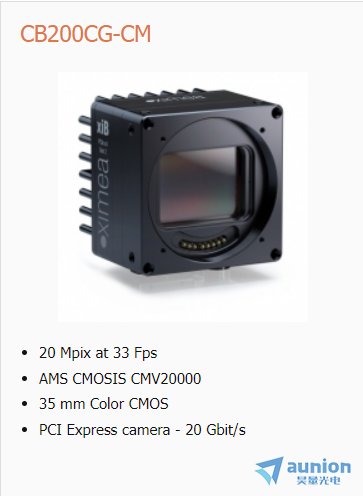

高速高分辨率的PCI Express摄像头产品型号

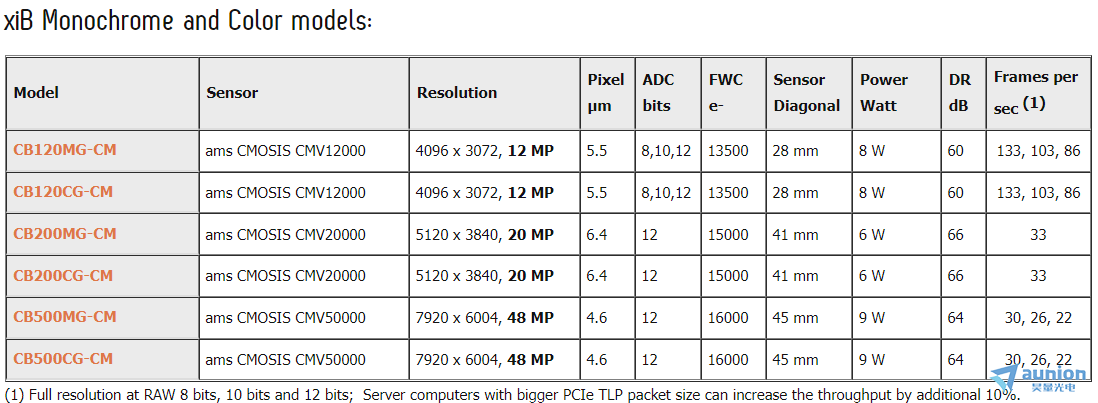

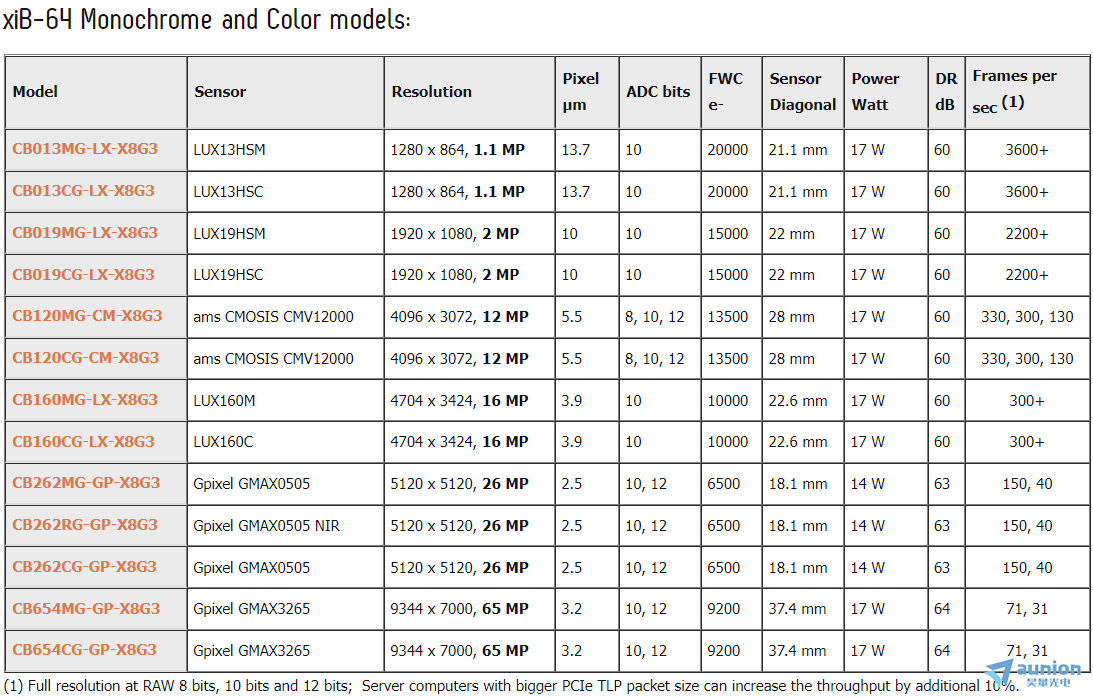

高速高分辨率的PCI Express摄像头产品参数



更多详情请联系昊量光电/欢迎直接联系昊量光电
