Boxcar 平均器

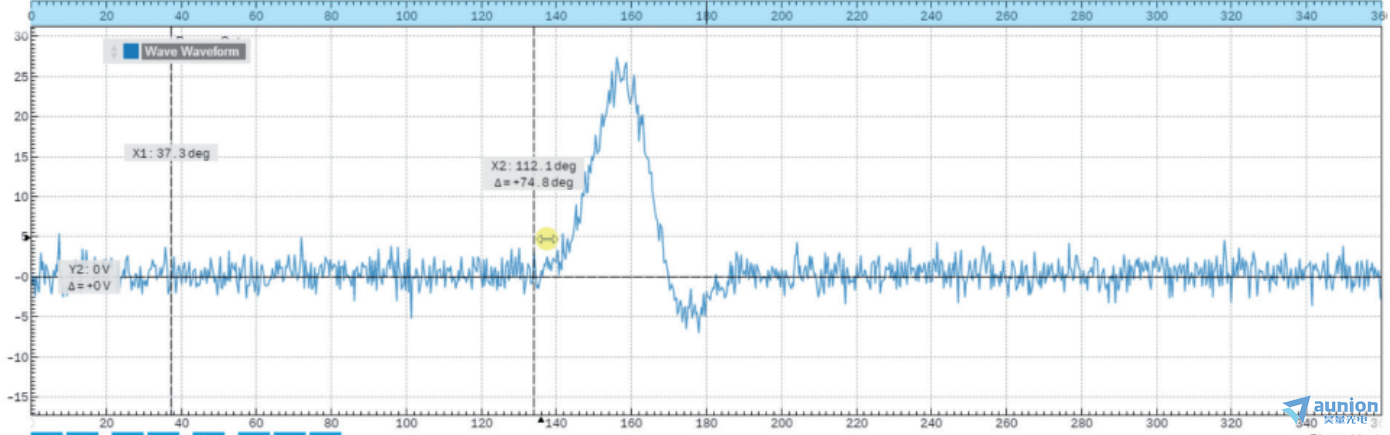

Boxcar 平均器在处理低占空比信号时,可用极短的时间实现高信噪比 (SNR)测量, 其性能极具吸引力。在这类低占空比信号中, 每个周期只有很短一部分时间包含相关信息; 而该部分之外只存在噪声。在光学与光子学、纳米技术与材料科学、量子技术、扫描探针显微镜和传感领域的诸多应用中, 对低占空比信号进行高质量采集以及实时反馈至关重要

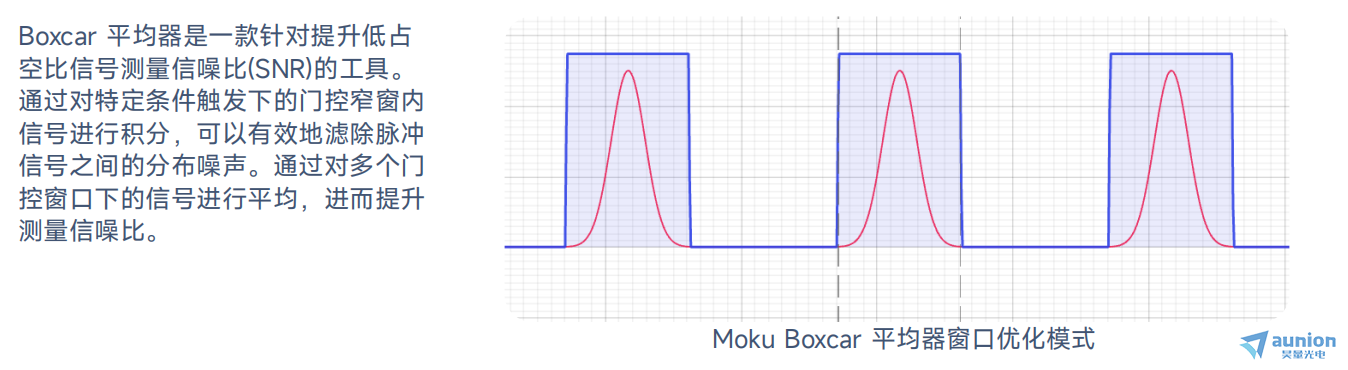

下图说明了 Boxcar 平均技术的原理: 在 每个周期中, 仅在明确定义的时间窗内 (灰色部分) 进行测量, 而该时间窗外的所 有信号分量都会被排除。
与常规数字转换器或示波器不同, Boxcar 平均器可立即获得数字的测量结果, 也可以自定义偏移量和缩放系数来获得模拟的测量结果信号。此外, Boxcar 平均器可集成 PID 控制器, 用于处理 Boxcar 结果, 以建立反馈回路; 如果 Boxcar 结果存在额外调制, 也可通过锁相放大 器单元执行额外的解调。
与常规数字转换器或示波器不同, Boxcar 平均器可立即获得数字的测量结果, 也可以自定义偏移量和缩放系数来获得模拟的测量结果信号。此外, Boxcar 平均器可集成 PID 控制器, 用于处理 Boxcar 结果, 以建立反馈回路; 如果 Boxcar 结果存在额外调制, 也可通过锁相放大 器单元执行额外的解调。
Moku 云编译实现 Boxcar 平均器

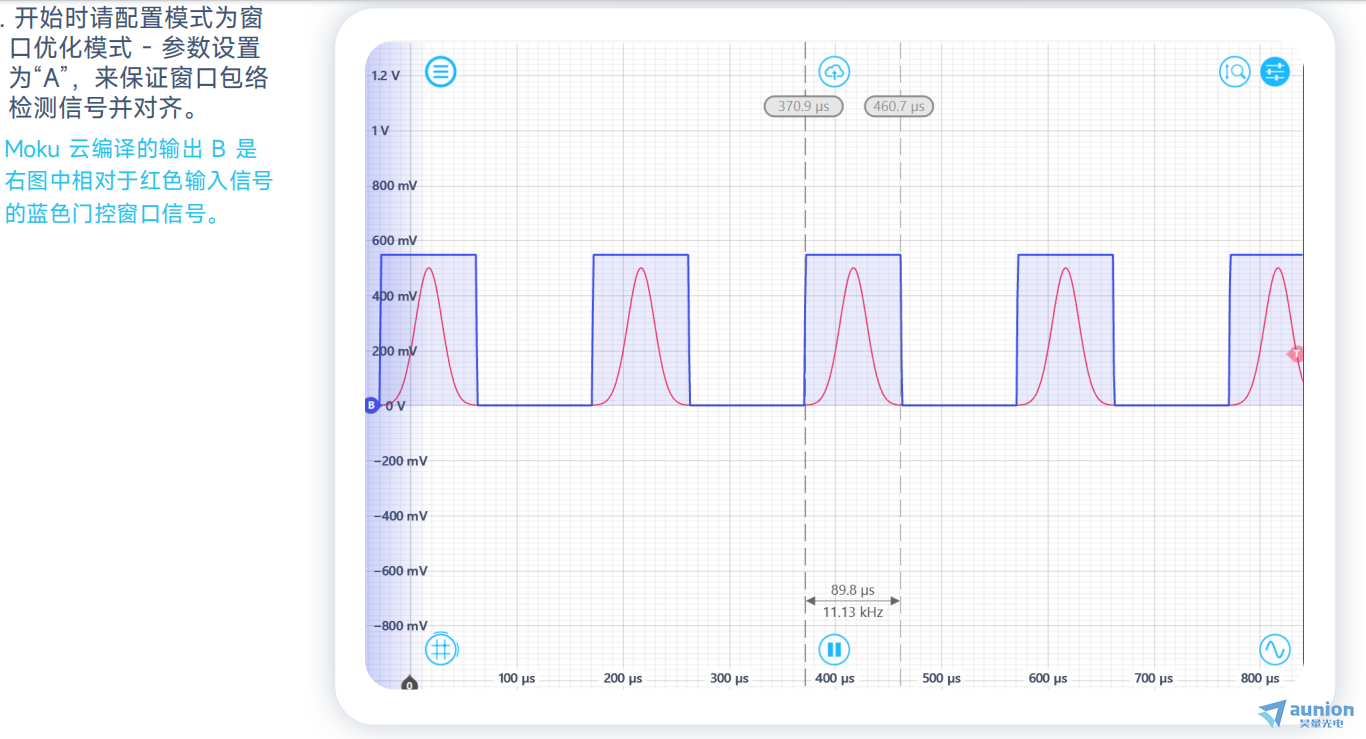

Moku 云编译(MCC)可以让用户直接在 Moku 设备上部署自定义算法。Liquid Instruments 使用 MCC 为用户开发 Boxcar 平 均器。本指南提供了如何在 Moku:Pro 上使用预先编译好的 bitstream 文件来快速部署和使用该仪器的步骤。使用该方法也可 以在 Moku:Lab 和 Moku:Go 上实现 Boxcar 平均器功能。
具体操作步骤可以下载数据单
