B. Halle OUC 系列采用氟化钙（CaF₂）与熔融石英材料，为科学相机及像增强器相机系统提供深紫外成像镜头。系列包含 OUC 2.32、OUC 2.50 和 OUC 3.60，焦距分别为 64、100 和 150 mm；前两款相对孔径为 f/2，150 mm 型号为 f/2.5。五片空气间隔、无胶合光学结构可透过短至 190 nm 的紫外光，适合需要较大通光孔径的科学成像系统。

镜头、调焦筒和相机转接件按模块配置：每种焦距对应专用调焦筒，相机转接件则按相机接口选择，两者均需另购。系列材料透过范围为 190～2200 nm，成像设计侧重深紫外；材料可透过的波段不等于全波段成像质量一致。选型应结合工作波长、物距、像场及探测器像元尺寸，其中 OUC 3.60 不适合无穷远成像。

产品特点

• 深紫外材料组合：采用 CaF₂ 与熔融石英，五片式空气间隔结构无需光学胶合，为短波紫外成像提供透过基础。

• 三种焦距与大光圈：64 mm、100 mm 镜头采用 f/2，150 mm 镜头采用 f/2.5，可根据物距、成像倍率和安装空间选择。

• 面向科学探测器：系列像场约 22 mm；原厂分别列出 25～50 μm 或 50～100 μm 的可用像元尺寸范围，便于匹配科学相机或像增强器。

• 调焦与相机接口分开配置：专用调焦筒配合 MCA 转接件连接相机，支持 C-Mount、Nikon F-Mount 及原厂列出的指定相机接口。

• 延长环扩展近距成像：在调焦筒与相机转接件之间安装延长环，用于更短物距和更大成像倍率；部分延长环随调焦筒提供。

• 支持光学规格定制：增透膜、其他焦距、相对孔径及成像倍率可按需求评估。目录典型透过率曲线对应未镀膜镜头，不能作为定制镀膜后的指标。

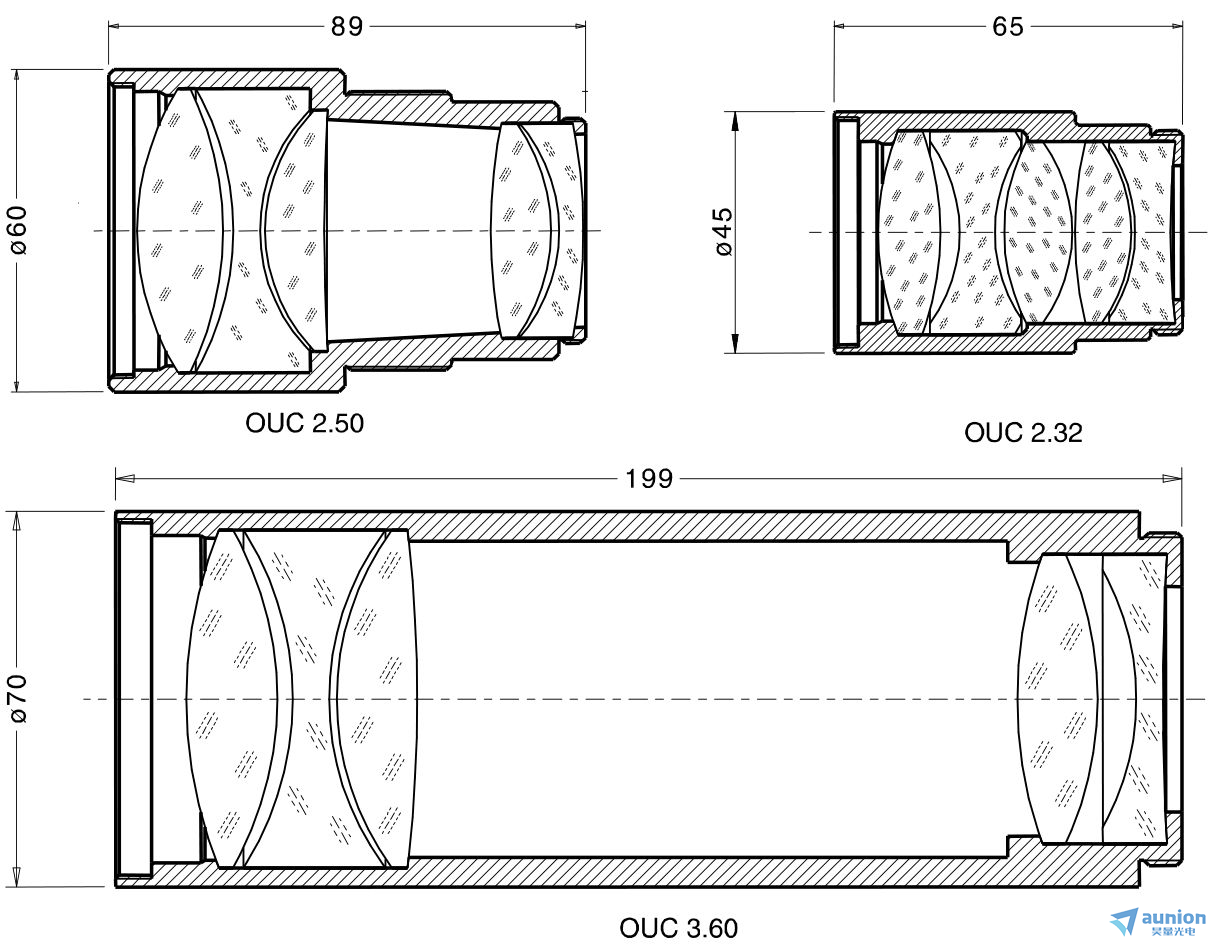

型号选择与光学参数

系列共用规格

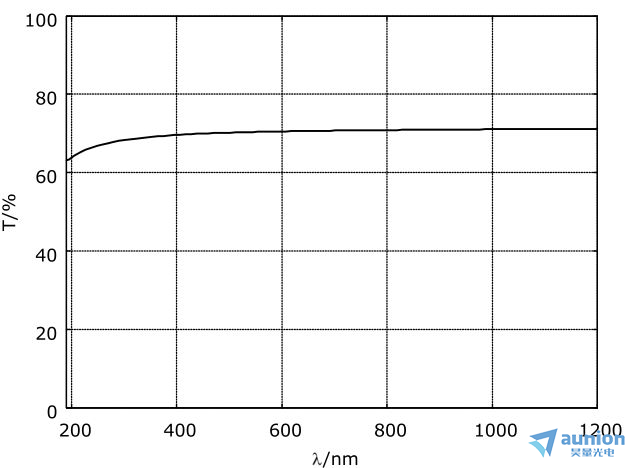

典型光谱透过率与焦移

跨波长使用时需重新检查焦点和成像质量。所需波长、物距及相机确定后，可进一步获取原厂成像质量数据和 MTF 表，用于系统设计与选型。

调焦筒、转接件与延长环

镜头连接相机的顺序为：OUC 镜头 → 对应 MUC 调焦筒 → 延长环（需要时）→ MCA 相机转接件 → 相机。调焦筒和相机转接件需单独订购；相机接口相同时，MCA 转接件可用于该系列不同镜头的配套调焦筒。

专用调焦筒

相机转接件

以下为原厂目录列出的相机接口与转接件对应关系。订购时需提供实际相机型号、接口版本及探测器位置，核对机械与光谱适配；型号名称相近不代表其他代次相机自动兼容。

额外延长环

额外延长环主要用于更短物距或更大倍率的配置。先核对调焦筒已包含的延长环，再确定是否另购；新增延长环后的物距、像场和像质不能直接沿用基础配置表。

应用场景

• 深紫外科学成像：在目标紫外波长下，将被测对象成像到科学相机，结合照明波长、探测器响应及所需物距选择焦距和光圈规格。

• 像增强器相机系统耦合：为原厂所列像增强器相关相机提供前端成像光学，使用匹配的调焦筒与转接件完成机械连接。

• 有限物距与近距离成像：依据工作距离和成像倍率选用镜头，必要时配合延长环调整近距范围；150 mm 型号按有限物距配置使用。

• 紫外成像系统接口适配：根据 C-Mount、Nikon F-Mount 或指定相机接口配置转接件，同时核对探测器窗口和相机对紫外波段的适用性。

问答小贴士

190～2200 nm 是否意味着整个范围都能保持相同像质？

不能。该范围主要对应材料的透过能力，镜头的成像设计侧重深紫外。随波长变化会产生焦移，系统还受探测器响应、窗口、镀膜及实际成像条件影响；应按目标波长获取像质数据。

哪款镜头可以用于无穷远物体？

目录给出 OUC 2.32 与 OUC 2.50 的工作距离从无穷远延伸至各自近端距离。OUC 3.60 不适合无穷远成像，其配套调焦筒的远端物距约为 750 mm。

镜头是否自带 C 口或 Nikon F 口？

镜头本体具有表中所列连接螺纹。连接相机需要专用调焦筒和对应 MCA 转接件，两者均另购；不能把 MCA 1.01 或 MCA 1.02 写成镜头标配接口。

可以直接用于更小像元或满画幅相机吗？

应先核对。系列像场约 22 mm，原厂列出的可用像元尺寸随型号不同，不能据相机接口直接推定传感器完全覆盖或小像元分辨能力。可提供像元尺寸、传感器有效尺寸及目标波长，结合 MTF 数据评估。
