高速高压脉冲开关
一．高速高压脉冲开关产品概述
昊量光电新推出高速高压固态开关，可应用于脉冲激光器、激光放大器、气体激光器、雷达系统、激光测距仪、电真空设备。工作电压范围为500V~50kV、开关频率可高达 2MHz的各类型号可供选择。
二．高速高压脉冲开关型号

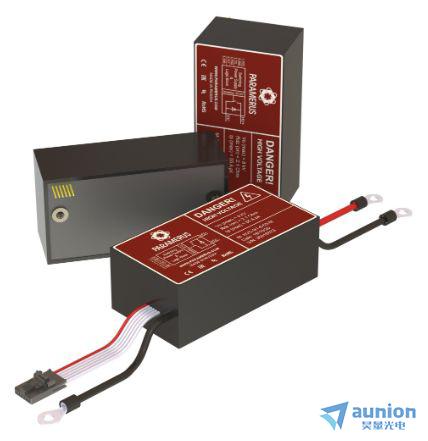

单端式开关
HVS-B 系列是高压开关设备的紧凑型版本，配备了一套保护和反馈。
工作电压：高达 10 kV
峰值电流：高达 140 A
脉冲宽度 ：100 ns ~ DC
标准 TTL 控制
上升时间：3 ns ~ 15 ns
电压降时间：5ns ~ 50 ns
连续工作频率：高达 110 kHz
突发模式下的Max频率：高达 1 MHz
电源电压：12 V
开路电阻：400 mΩ 起
打开/关闭延迟时间：不超过 200 ns
该器件在1 kHz频率下的工作寿命至少为80,000小时（作为对比：避雷器和闸流管的同类指标通常在数百至数千小时之间）
应用：激光技术，光谱学，普克尔斯和克尔单元，材料合成，压电致动器，移动和车载系统
| 型号 | 额定电压 | 峰值电流 | 电压降/电阻 | 连续运行频率 | 突发频率 |
| HVS-B-1.5-140 | 1.5kV | 140A | 0.4Ω | 20kHz | 500kHz |
| HVS-B-2.2-18 | 2.2kV | 18A | 6V | 80kHz | 1MHz |
| HVS-B-2.2-40 | 2.2kV | 40A | 0.7Ω | 40kHz | 500kHz |
| HVS-B-2.4-65 | 2.4kV | 6.5A | 22Ω | 110kHz | 1MHz |
| HVS-B-3-8.5 | 3kV | 8.5A | 5Ω | 75kHz | 1MHz |
| HVS-B-3.5-40 | 3.5kV | 40A | 1.1Ω | 25kHz | 500kHz |
| HVS-B-4.2-8.5 | 4.2kV | 8.5A | 7.4Ω | 50kHz | 1MHz |
| HVS-B-4.5-18 | 4.5kV | 18A | 12V | 40kHz | 1MHz |
| HVS-B-4.8-40 | 4.8kV | 40A | 1.4Ω | 20kHz | 500kHz |
| HVS-B-6-8.5 | 6kV | 8.5A | 10Ω | 35kHz | 1MHz |
| HVS-B-6.5-18 | 6.5kV | 18A | 16V | 30kHz | 1MHz |
| HVS-B-6.5-40 | 6.5kV | 40A | 2Ω | 12kHz | 500kHz |
| HVS-B-7.5-16 | 7.5kV | 16A | 11.5Ω | 10kHz | 500kHz |
| HVS-B-8-8.5 | 8kV | 8.5A | 12.5Ω | 25kHz | 1MHz |
| HVS-B-9-6.5 | 9kV | 6.5A | 61Ω | 40kHz | 1MHz |
| HVS-B-9.5-25 | 9.5kV | 25A | 8.3Ω | 6kHz | 500kHz |
| HVS-B-10-16 | 10kV | 16A | 15.5Ω | 7kHz | 500kHz |

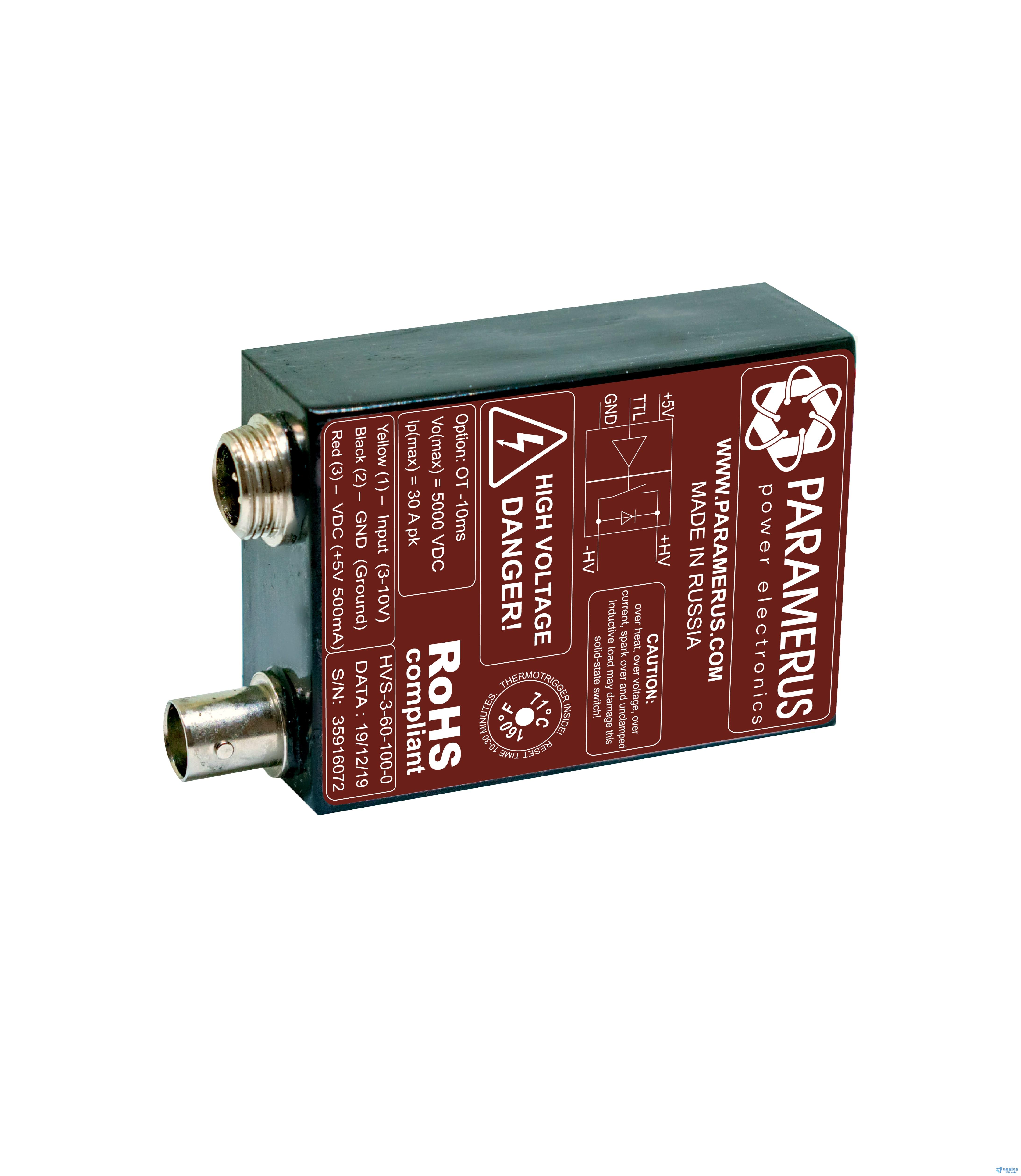

HVS-C 系列是高压开关器件的基本版本，配备了一套保护和反馈装置。该系列产品具有脉冲和平均功率高、工作电压范围宽、开关频率高、易于控制、可靠性高等特点。
工作电压：高达 12 kV
峰值电流：高达 1200 A
脉冲宽度 ：100 ns ~ DC
标准 TTL 控制
上升时间：5 ns ~ 25 ns
电压降时间：5ns ~ 50 ns
连续工作频率：高达 500 kHz
突发模式下的Max频率：高达 1 MHz
电源电压：12 V
开路电阻：60 mΩ 起
打开/关闭延迟时间：不超过 200 ns
该器件在1 kHz频率下的工作寿命至少为80,000小时（作为对比：避雷器和闸流管的同类指标通常在数百至数千小时之间）
| 型号 | 额定电压 | 峰值电流 | 电压降/电阻 | 连续运行频率 | 突发频率 |
| HVS-C-1.2-1200 | 1.2kV | 1200A | 0.01Ω | 1kHz | 50kHz |
| HVS-C-2-300 | 2kV | 300A | 0.2Ω | 7.5kHz | 150kHz |
| HVS-C-2-660 | 2kV | 660A | 0.06Ω | 2kHz | 150kHz |
| HVS-C-2.2-6.5 | 2.2kV | 6.5A | 4.5V | 500kHz | 1MHz |
| HVS-C-2.2-45 | 2.2kV | 45A | 6V | 150kHz | 1MHz |
| HVS-C-2.2-90 | 2.2kV | 90A | 6V | 75kHz | 1MHz |
| HVS-C-2.2-500 | 2.2kV | 500A | 12V | 15kHz | 200kHz |
| HVS-C-4.2-6.5 | 4.2kV | 6.5A | 9V | 250kHz | 1MHz |
| HVS-C-4.2-22 | 4.2kV | 22A | 6.5V | 40kHz | 500kHz |
| HVS-C-4.2-300 | 4.2kV | 300A | 0.4Ω | 3.5kHz | 150kHz |
| HVS-C-4.4-45 | 4.4kV | 45A | 12V | 75kHz | 1MHz |
| HVS-C-4.4-90 | 4.4kV | 90A | 12V | 40kHz | 500kHz |
| HVS-C-4.4-500 | 4.4kV | 500A | 24V | 7.5kHz | 200kHz |
| HVS-C-5-40 | 5kV | 40A | 8V | 70kHz | 500kHz |
| HVS-C-6-300 | 6kV | 300A | 0.55Ω | 2.5kHz | 150kHz |
| HVS-C-6.5-45 | 6.5kV | 45A | 16V | 50kHz | 1MHz |
| HVS-C-6.5-90 | 6.5kV | 90A | 16V | 25kHz | 1MHz |
| HVS-C-6.5-420 | 6kV | 420A | 0.2Ω | 8kHz | 500kHz |
| HVS-C-6.5-500 | 6kV | 500A | 33V | 4kHz | 200kHz |
| HVS-C-8.5-6.5 | 8.5kV | 6.5A | 18V | 130kHz | 1MHz |
| HVS-C-8.5-22 | 8.5kV | 22A | 13V | 20kHz | 500kHz |
| HVS-C-8.5-280 | 8.5kV | 280A | 24V | 6kHz | 250kHz |
| HVS-C-9.5-85 | 9.5kV | 85A | 2.1Ω | 8kHz | 500kHz |
| HVS-C-12-6.5 | 12kV | 6.5A | 25V | 90kHz | 1MHz |
| HVS-C-12-22 | 12kV | 22A | 18V | 14kHz | 500kHz |
| HVS-C-12-280 | 12kV | 280A | 33V | 4kHz | 250kHz |
推挽式开关
HVS-HB 系列是具有半桥配置的高压开关设备的基本版本，配备了一组保护和反馈。该系列产品设计用于在任何类型的负载上产生矩形脉冲。
工作电压：高达 10 kV
峰值电流：高达 100 A
脉冲宽度 ：200 ns ~ DC
标准 TTL 控制
上升时间：5 ns ~ 100 ns
电压降时间：5ns ~ 100 ns
连续工作频率：高达 100 kHz
突发模式下的Max频率：高达 2 MHz
电源电压：12 V
开路电阻：100 mΩ 起
打开/关闭延迟时间：不超过 200 ns
该器件在1 kHz频率下的工作寿命至少为80,000小时（作为对比：避雷器和闸流管的同类指标通常在数百至数千小时之间）
应用：屏障放电系统，脉冲气体灯，光谱测定，材料合成，将电位应用于电子偏转/加速网格，缺陷镜检查，脉冲辐射源，微波设备
电容负载开关
HVS-ONQ 系列配备了一套保护和反馈装置。该系列开关设计用于在低容量负载上产生急剧上升和平滑下降的电压脉冲，其特点是高可靠性和整体尺寸。
工作电压：高达 10 kV
负载能力：高达 100 pF
半高脉冲时间 ：300 ns ~
标准 TTL 控制
上升时间：3 ns ~ 30 ns
电压降时间：200 ns ~
连续工作频率：高达 400 kHz
电源电压：12 V
打开/关闭延迟时间：不超过 220 ns
该器件在1 kHz频率下的工作寿命至少为80,000小时（作为对比：避雷器和闸流管的同类指标通常在数百至数千小时之间）
应用：脉冲激光器和激光放大器中的电光快门控制，电容负载切换
具体型号信息可联络客服，帮助您选型。
