6自由度体积测量仪 - 6-DoF测量
--- 即使在长达80m的距离，也能实现高精度的6-DoF测量
产品简介：
AUT-ELWIMAT-VFS 6000是一种高精度光学测量系统，可同时捕获空间轴的6个自由度（6-DoF）：线性运动、直线度、倾斜、偏航和侧倾角度。凭借absolute position确定、无线反射器和集成软件解决方案，AUT-ELWIMAT-VFS 6000非常适合在坐标测量机、机床和精密轴上进行要求苛刻的校准和调整应用，即使是长距离测量。非常适用于机械工程、校准和自动化的6自由度体积测量的系统。
在一个设置中同时进行6-DoF测量
一个传感器，一个反射器-以及整个空间运动：位置、直线度、倾斜度和侧倾角度都在一次测量中捕获。这大大减少了测量工作量，降低了校准和停机成本。
即使在长距离上也能实现高精度
AUT-ELWIMAT-VFS 6000在线性运动中的分辨率高达0.001μm，在旋转轴上的分辨率小于0.3弧秒/米，可满足非常高的精度要求-即使在长达80m的距离也是如此。
小巧、无线和移动
得益于电池供电、无线反射器和紧凑的传感器格式，该系统也非常适合移动使用-即使在真空环境或垂直位置。
软件控制和工业4.0集成
评估是通过具有直观界面的强大11英寸触摸模块（IP65）完成的。数据以图形方式实时显示，具有日志功能和接口，如USB 3.0、RS232和JSON，以便集成到自定义系统中。
技术规格：
| 捕获的自由度 | 6自由度：位置、倾斜/偏航角度、滚动角度、直线度 |
| 线性运动–分辨率 | 10μm – 0.001μm |
| 线性运动–重复性 | < 0.5μm/m – 20μm/m |
| 直线度-分辨率 | 0.1 – 0.03μm |
| 直线度-重复性 | 0.4μm+(0.5–5)μm/m × 测量距离(M) |
| 旋转分辨率（倾斜/偏航） | 0.1″ – 0.025″ |
| 滚动角度–分辨率 | 0.1" – 0.2"（特殊反射器<5"/m可能） |
| 旋转范围 | ±0.5°–n×360°，取决于轴类型 |
| 测量距离（位置） | 0.2m - 80m |
| 测量范围（直线度） | ±10 mm– ± 1000 mm |
| 重量 | 0.7kg - 3kg |
| 机械尺寸 | Ø 40 f8; 107 × 62 × 110 mm³ |
| 接口 | USB 3.0、RS232、JSON、WLAN（可选） |
| 反射器类型 | R1、R2、R3、特殊反射器 |
| 软件支持 | ELWISOFT包括触摸界面、ISO 230评估、协议导出 |

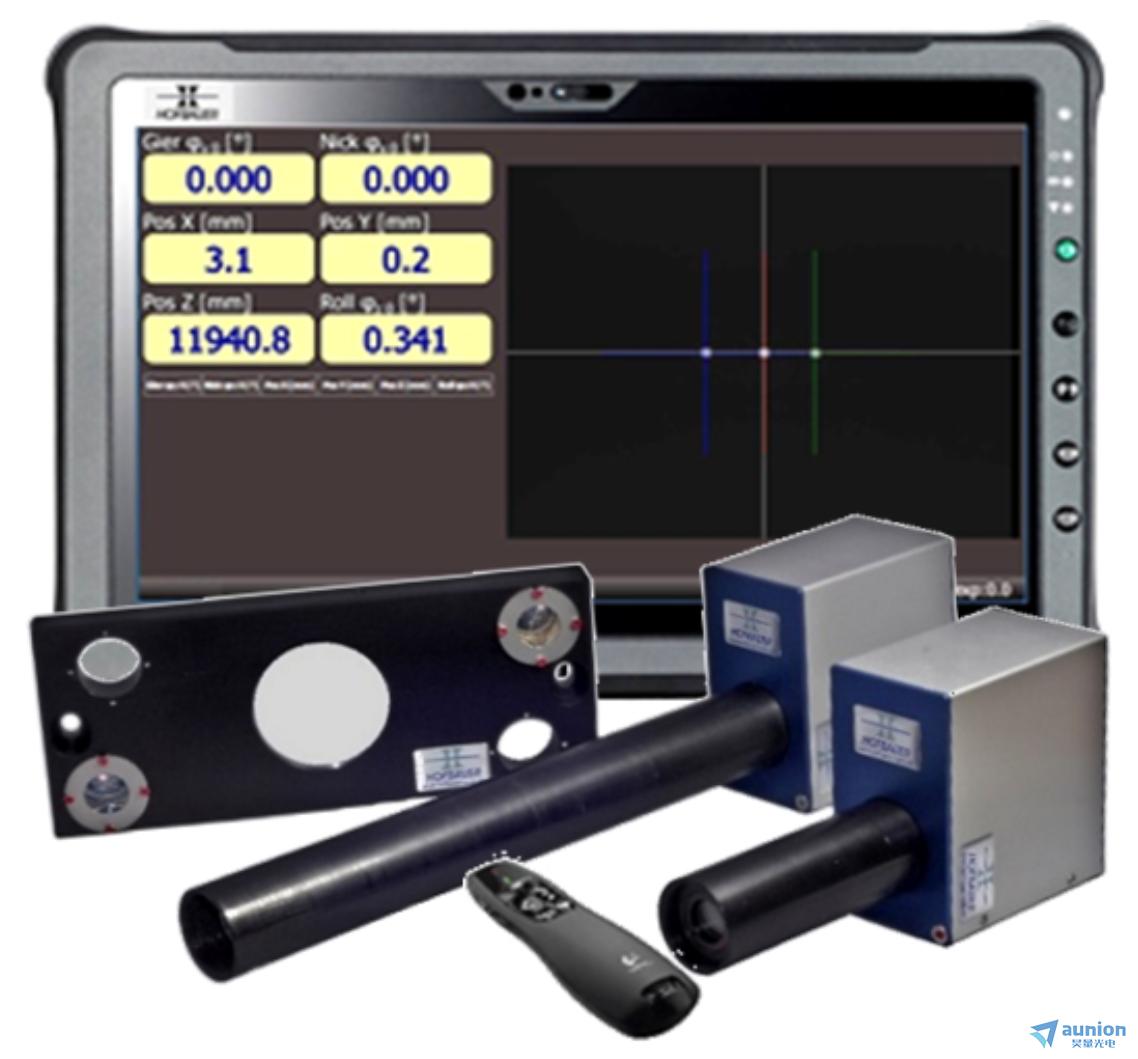

| 交付范围 | 传感器、反射镜、电源、传感器线缆、触摸模块、遥控器、USB线缆 |
为什么选择AUT-ELWIMAT-VFS 6000?
一个测量系统中的6个自由度–减少工作量和停机时间
精确且快速–以光速捕捉
移动–无线、紧凑、电池供电
符合标准–包括ISO 230和VDI评估
完全集成–工业4.0接口和日志记录
应用：

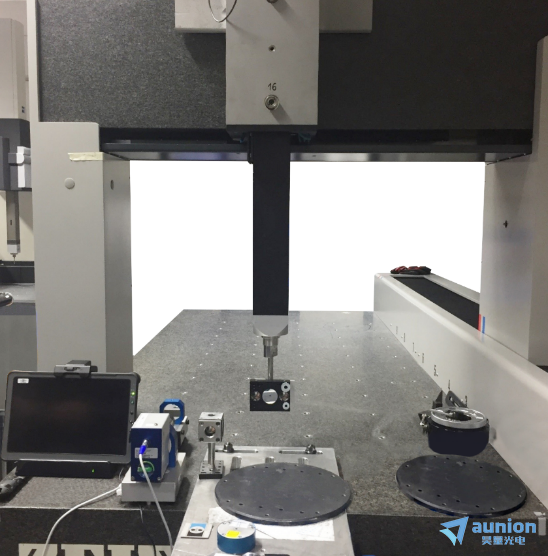

三坐标测量机的校准与补偿
线性轴和精密导轨的调整和测试
机床和测量机器人中的6自由度捕获
根据ISO 230进行在线监测和体积校准
真空系统中的高精度对准
服务操作，停机时间短
