五轴光学测试系统
五轴光学机是在传统X/Y/Z 三轴直线移动基础上，增加θ、Φ 两轴角度旋转（水平旋转 + 垂直翻转），组成5 轴联动的高端显示屏全自动光学测试设备。专为平面屏、曲面屏、折叠屏、车载弧面屏、大屏电视研发，不仅能做三轴的平面亮度 / 色度 / 均匀度，还能做全视角光学测试、曲面任意角度测光、残影 / 视角偏移 / 各向异性深度检测。

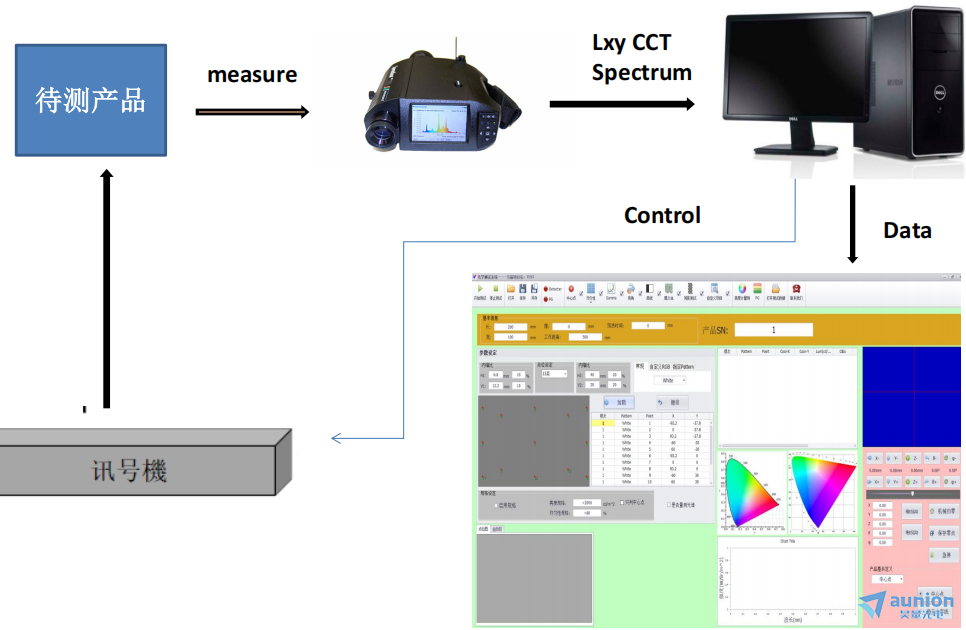

整机工作原理：

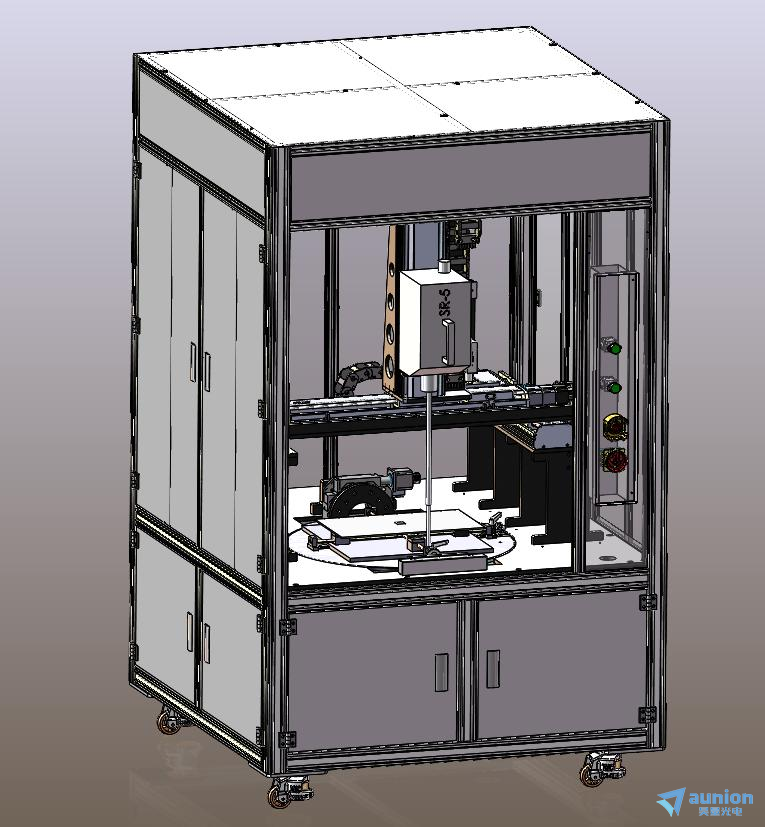

待测屏幕固定于五轴工装载台
X/Y/Z 三轴带光谱辐射度计镜头做平面精准点位移动
θ/Φ双旋转轴自动翻转、旋转屏幕或光学探头，模拟人眼上下左右各个视角观看
搭载 PR-655/PR-670/PR-788/PR-1050等型号专业光谱辐射度计，采集不同角度下亮度、色度、色温、Gamma、对比度
系统自动做视角补偿、中心点跟踪，旋转后自动修正测点偏移

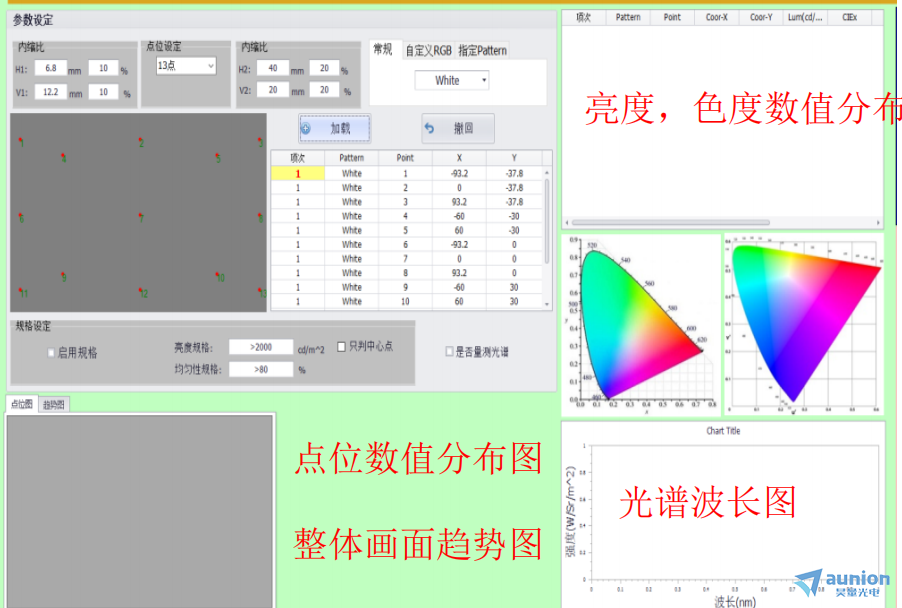

软件自动生成视角分布图、色度漂移图、均匀度等高线、Excel 测试报表
测量项目：
| 项目 | 说明 | 备注 |
| 测量范围 | 1"~27" | |
| 平面量测功能 | a. 5、9、13、25点或M X N点 b.任意点量测 | 可多点多次量测 单点多次测量 |
| warm up time | LCM点量至稳定时间量测 | 暖机时间测量 |
| viewing Angle 量测 | 左右视野角：±90° 上下视野角：±90° | 可视角测量 |
| 量测项目程序化 | 可依需求选定量测项目及顺序 | |
| 报表输出 | 依客户选定的项目输出Excel报表 |

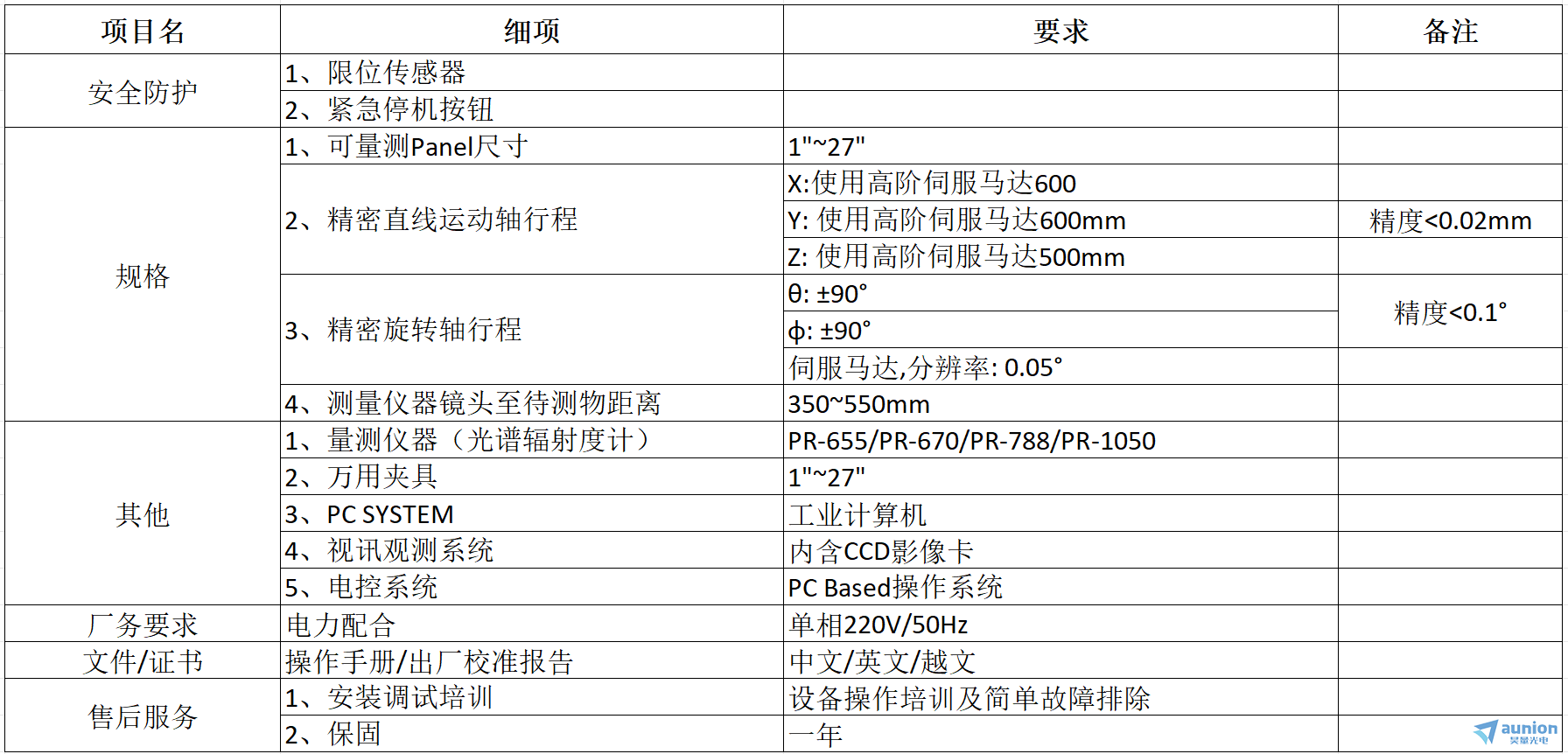

系统整体规格：

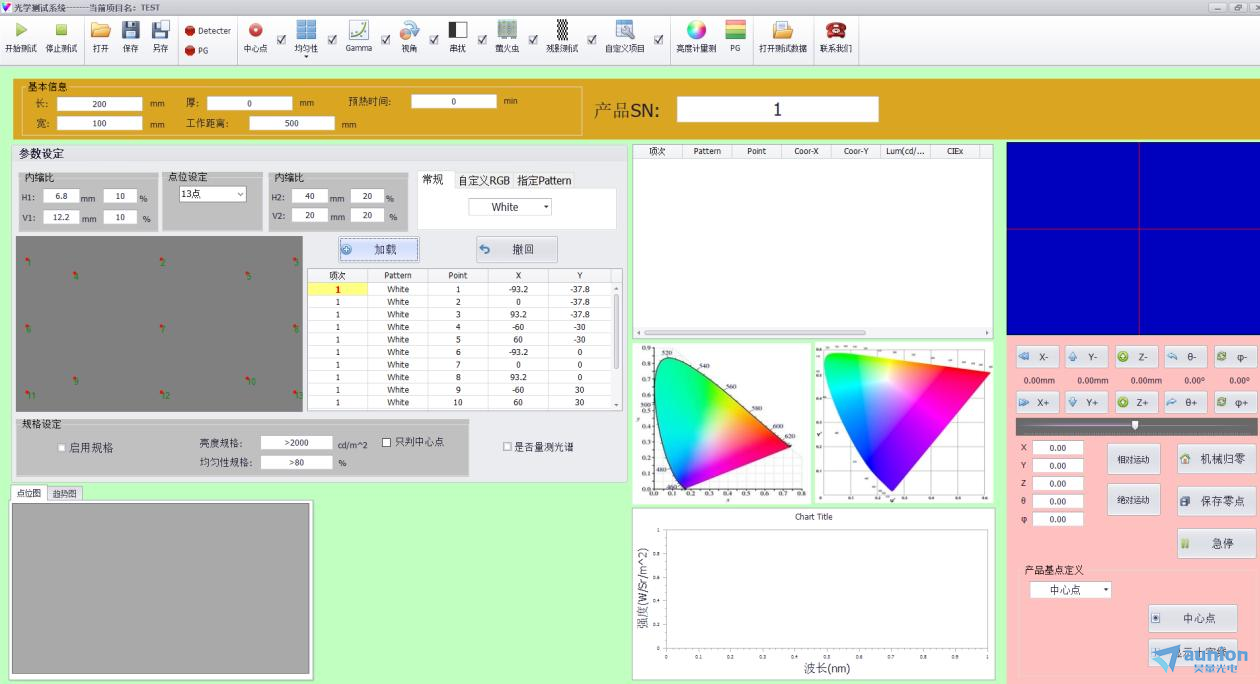

工控机系统规格（及软体主页面）：
1、工业电脑
2、24.5寸显示器
3、五轴运动控制卡

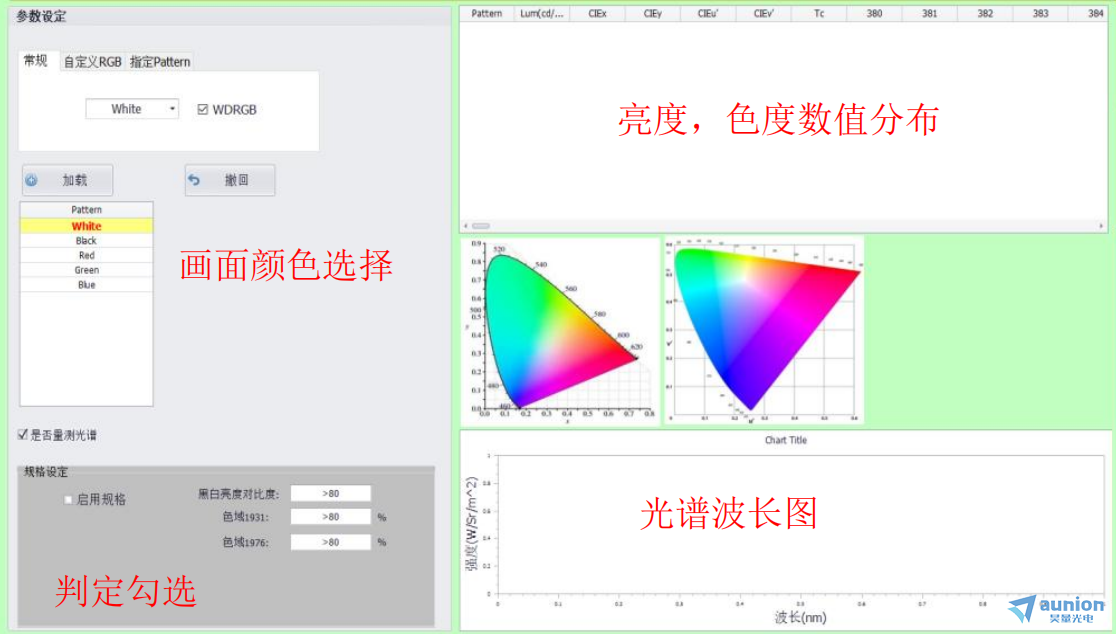

软件操作：
1、手动模式
2、自动模式
3、专案建立
4、五轴移动控制
5、测试点位编辑
6、测试画面控制
7、配置文件修改
8、客制化报表
9、ccd实时显示
中心点设置：
1、W/R/G/B/Black 画面、 RGB组合色、 指定Pattern图形
均匀性测试：
1、5点、9点、13点、25点、MXN矩阵点、自定义点均匀性量测
测试画面：
1、White/Black画面
2、指定Pattern
