WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术

  • WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术
  • WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术
  • WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术
  • WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术
是时域和频域专家和初学者进行非接触式高分辨率振动测量的完美工具!

所属类别:其他专业应用 » 振动测量设备

所属品牌:

产品负责人:

姓名:李工(Maple)

电话:130 2028 5269(微信同号)

邮箱:qiang-li@auniontech.com

WaveCam-视频振动/振动视觉增强影像系统/振动运动放大成像技术


昊量光电全新推出的我们的振动视觉增强影像系统/振动运动放大成像技术WaveCam是时域和频域专家和初学者进行非接触式高分辨率振动测量的完美工具。首先,您只需要一台相机和我们的软件来处理数据。节省处理大量电缆和传感器或连续设置和测量单个测量位置的时间。每个像素都将用作单独的传感器,让您可以同时测量数十万个位置。

  1. 在时域和频域中分析您的振动数据。可视化肉眼不可见的不同频率的偏转形状。查看和导出图像中数千个点的时间波形和频谱。

  2. 直观的处理和优化的用户体验。用户只需要很少的专业知识。额外的培训成本降低。

  3. 该测试方法使用多种传统的数据采集方法进行了交叉验证,即加速度计、激光多普勒振动计 (LDV) 。


WaveCam-非接触高精度测量的优势:

  • 从任何相机导入常见文件格式,从手机相机到高端高速相机

  • 使用改进的光流和人工智能 (AI) 算法从视频数据中全自动、独特地提取振动位移数据,通过 WaveCam 获得高质量的结果

  • 随着软件的不断发展,年度许可包括定期更新。软件维护不收取额外费用。

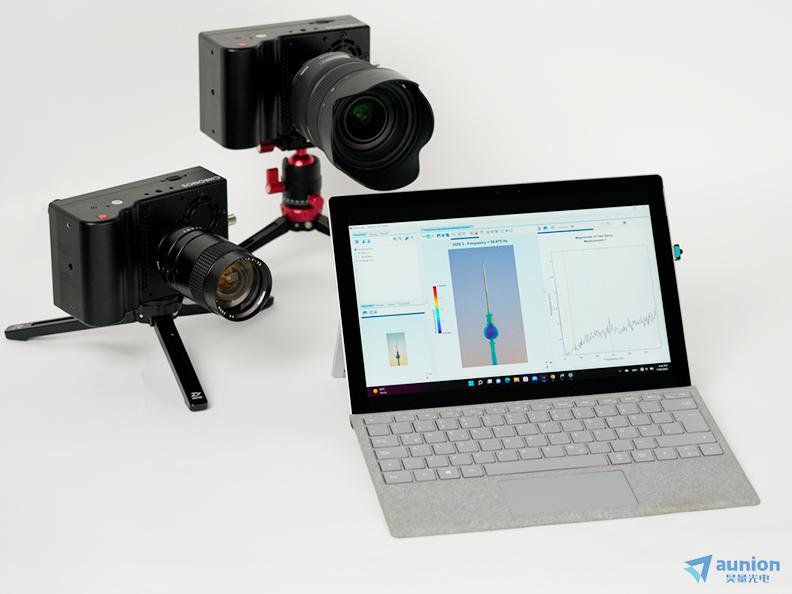

  • 可选配高速相机 Chronos 1.4,包括用于移动测量的可充电电池,设置为在坚固的手提箱中与 WaveCam 一起使用。我们建议根据频率范围和分辨率要求选择适合您需求的相机。


WaveCam-振动视觉增强影像系统/振动运动放大成像技术解决方案导出的结果:

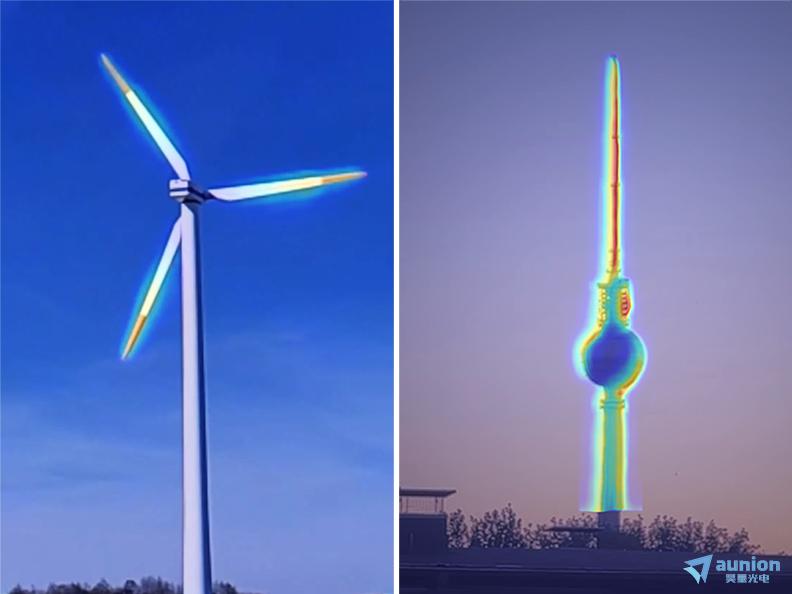

导出变形形状的动画-结果清晰易懂


WaveCam-视频振动分析软件解决方案特点:

  • 使用任何相机捕捉振动数据,包括手机

  • 节省设置、测量时间和设备成本

  • 快速学习、直观操作、易于配置

  • 直观的执行和测量分析

  • 在时域和频域中分析数据

  • 操作期间的振动测量,具有亚像素精度的测量分辨率

  • 无需准备被测表面

  • 导出视频中的偏转形状

  • 改进的光流和人工智能 (AI) 算法


WaveCam-视频振动分析软件解决方案应用范围:

  • 工作变形形状 (ODS)

  • 固有频率检测

  • 质量保证

  • 研究和发展

  • 故障排除,根本原因分析

  • 预测性维护

  • 结构振动

  • 瞬态事件


产品技术问答:

  1. 为了正确的分析振动数据,我需要考虑什么?

  • 根据您的相机的帧速率,需要蕞小帧速率 FPS = 2 xf max才能捕获感兴趣的蕞高频率 f max

  • 手机足以满足低频应用(当前蕞大 960 fps)。注意:手机可能会在慢动作录制的开始和结束时增加几秒钟的正常速度。

  • 高帧率导致低曝光时间 -> 需要额外的无闪烁照明

  • 以 Gpx/s(例如 Chronos 1.4)为单位的高速相机性能权衡 - 帧速率与分辨率

  • 边缘和特征点有帮助,但不是本质

  • 使用未压缩的视频格式——在 WaveCam 中剪切视频

  • 使用角度,例如 45°,因为仅显示平面振动以与参考进行比较考虑 90° 旋转

  • 记录不同的角度

  • 测量时间受相机 RAM 限制(降低 fps 或增加分辨率)

  • 瓶颈是数据传输 RAM->SD 卡 + 处理时间

2. WaveCam-振动分析软件解决方案与传统方法比较如何:

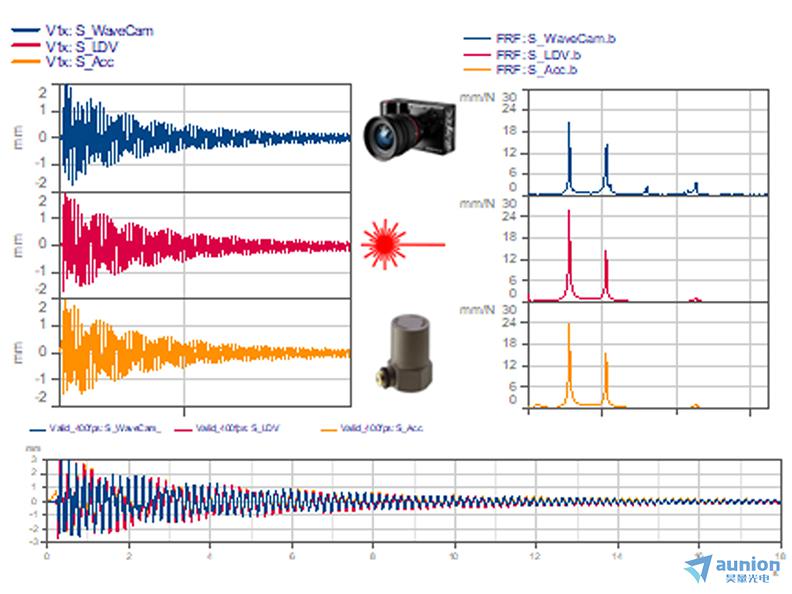

使用加速度计和 LDV 交叉验证幅度和频率内容

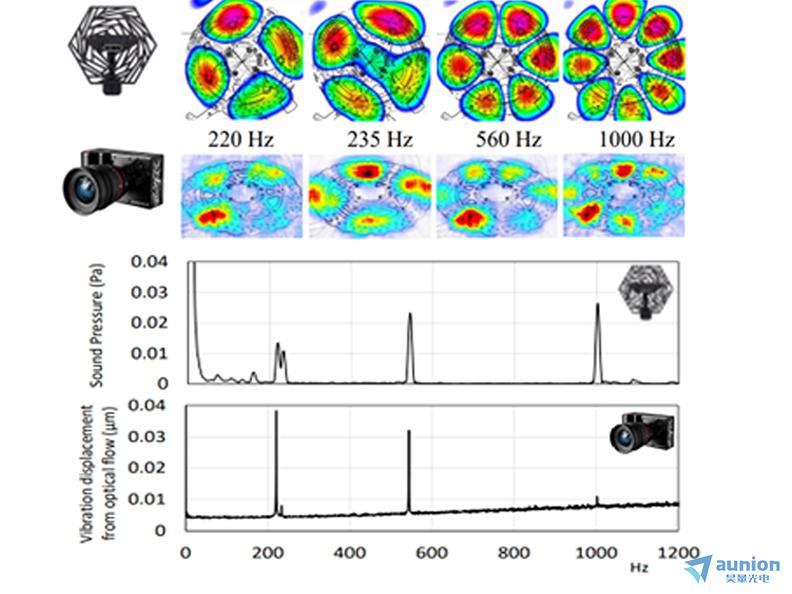

使用soundcam Mikado和近场声全息 (SONAH)交叉验证模式形状



更多详情请联系昊量光电/欢迎直接联系昊量光电
