MAB 大面源太赫兹黑体

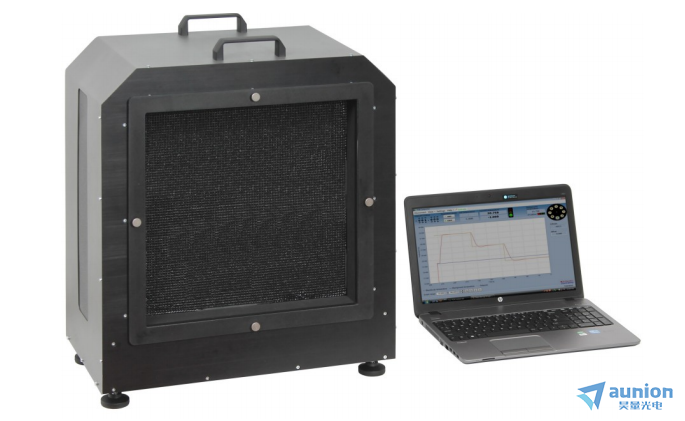

图 1：MAB-16D 型太赫兹黑体实物照片
目前国际市场常规面源黑体均针对 1μm~15μm 常规红外波段优化。这类黑体依靠在温控金属基板喷涂高吸收薄层涂料实现高发射率，仅适用于红外波段。
常规红外面源黑体无法用于太赫兹波段（0.1mm~1mm）与亚太赫兹波段（1mm~10mm） 的目标模拟：这类黑体所用高发射率涂料在波长 0.1mm 左右发射率便开始衰减，波长超过 1mm 后发射率大幅降低。核心原因是红外专用吸波涂层对太赫兹辐射具备半透明特性，波长大于 0.5mm 时该现象尤为明显。
太赫兹专用面源黑体研发存在多重技术难点：
a) 需要适配太赫兹 / 微波短波波段的高吸收特种涂层，保障高发射率；
b) 太赫兹、微波成像设备空间分辨率偏低，必须采用大尺寸发射面；
c) 需具备优异温场均匀性、长时间温度稳定性与控温精度，才能完成无源太赫兹 / 微波传感器精准校准。
MAB 系列黑体是首款商用化、全太赫兹 / 亚太赫兹波段高发射率大面源宽带黑体。设备核心设计包含三大模块：专为太赫兹频段调配的可浇筑型吸波涂层、大面积高均温发射基板、超高精度温控电路。
MAB 提供多种规格，区分维度为发射面尺寸、温控区间、适配光谱波段。产品具备优异的温度分辨率、长时间稳定度、温场均匀性、低温测量不确定度与高发射率，是太赫兹 / 亚太赫兹成像设备、同类辐射测量仪器检测校准系统的标准参考辐射源。
主要参数：
参数 | 数值 |
发射面尺寸 | 从150mmx150mm到1000x1000mm 典型版本: 400x400mm |
光谱波段 | 0.1至1mm（0.3-3 THz） (其他频谱可选择达30mm) |
绝对温度范围 | 5℃-70℃(可选其他不同的温度范围) |
设置值和分辨率 | 1 mK |
发射率 | ≥0.96 (取决于具体型号和波长) |
温度均匀性1 | <0.1x (T-Tamb) 或 0.5℃ |
稳定性 | ±5mK @ ΔT=10℃ |
升温速率 | +0.40℃/秒. @25℃ |
降温速率 | +0.20℃/秒. @25℃ |
稳定时间 | <120 秒 |
电脑控制 | RS-232 (USB 2.0)或RS485 (可选) |
电源 | 230VAC |
功耗 | 从300W到12000W取决于具体型号 |
操作温度 | 5˚C-40˚C |
储存温度 | -10℃-60℃ |
相对湿度 | 5%... 95%, 无冷凝 |
重量 | 从18kg 到 170 kg |
1. 宽带光谱覆盖，同时兼容太赫兹与亚太赫兹波段
2. 发射面尺寸可达 1m×1m
3. 全太赫兹 / 亚太赫兹波段保持高发射率
4. 大尺寸发射面整体温场均匀性非常好
5. 超高温度分辨率 1mK，控温稳定度可达 10mK
6. 电脑程控，响应速度快、操作简便
7. 整机一体化集成控制器，结构紧凑、可靠性高
MAB 黑体按三大核心维度划分型号：发射面尺寸、适配光谱波段、温控区间。
1. 发射面尺寸编码规则
型号格式：MAB-XD，X 代表方形发射面近似英寸边长。 常规供货型号：MAB-6D、MAB-12D、MAB-16D、MAB-20D、MAB-24D、MAB-50D。 提供可达 1000×1000mm 发射面的 MAB-50D。小型 MAB-6D 与大型 MAB-50D 差异极大：大尺寸机型体积更大、功耗更高、升降温速度更慢、采购成本显著提升，选型不建议盲目选用超大发射面。
2. 适配光谱波段分类
设备可针对 6 组不同毫米波 / 太赫兹波段专项优化：
A 波段：0.1mm ~ 1mm（0.3~3 THz）
B 波段：0.5mm ~ 4mm（75GHz ~ 0.6THz）
C 波段：2mm ~ 10mm（30GHz~150GHz）
D 波段：0.5mm ~ 10mm（30 GHz~ 0.6THz）
E 波段：0.5mm ~ 30mm（10GHz ~ 0.6THz）
Ka 波段：7.5mm ~ 11.1mm（26.5–40 GHz）
提示：波长越长，同时实现高发射率、高温场均匀性、高精度测温的技术难度越高，选型无需刻意追求极限长波覆盖。
3. 温控区间版本
标准 ST 版本（25℃环境）：+5℃ ~ +70℃，另有 4 种拓展温区版本：
EX 拓展温区：-5℃ ~ +95℃
HT 高温版：+5℃ ~ 150℃
EHT 超高温版：环境温度 + 10℃ ~ 300℃
LT 低温版：-30℃ ~ +70℃
