AWG-4000脉冲发生器/任意波形发生器

  • AWG-4000脉冲发生器/任意波形发生器
  • AWG-4000脉冲发生器/任意波形发生器
  • AWG-4000脉冲发生器/任意波形发生器
多通道,多样波形,无限创意!多功能任意波形发生器,满足您多路输出、多种波形生成的需求。

所属类别:电子学测试仪器 » 信号发生器|AWG

所属品牌:意大利Active Technologies公司

产品负责人:

姓名:杨工(Seven)

电话:131 6243 1333(微信同号)

邮箱:xinyan-yang@auniontech.com

2、4 和 8 通道脉冲发生器/任意波形发生器,输出范围高达 24V

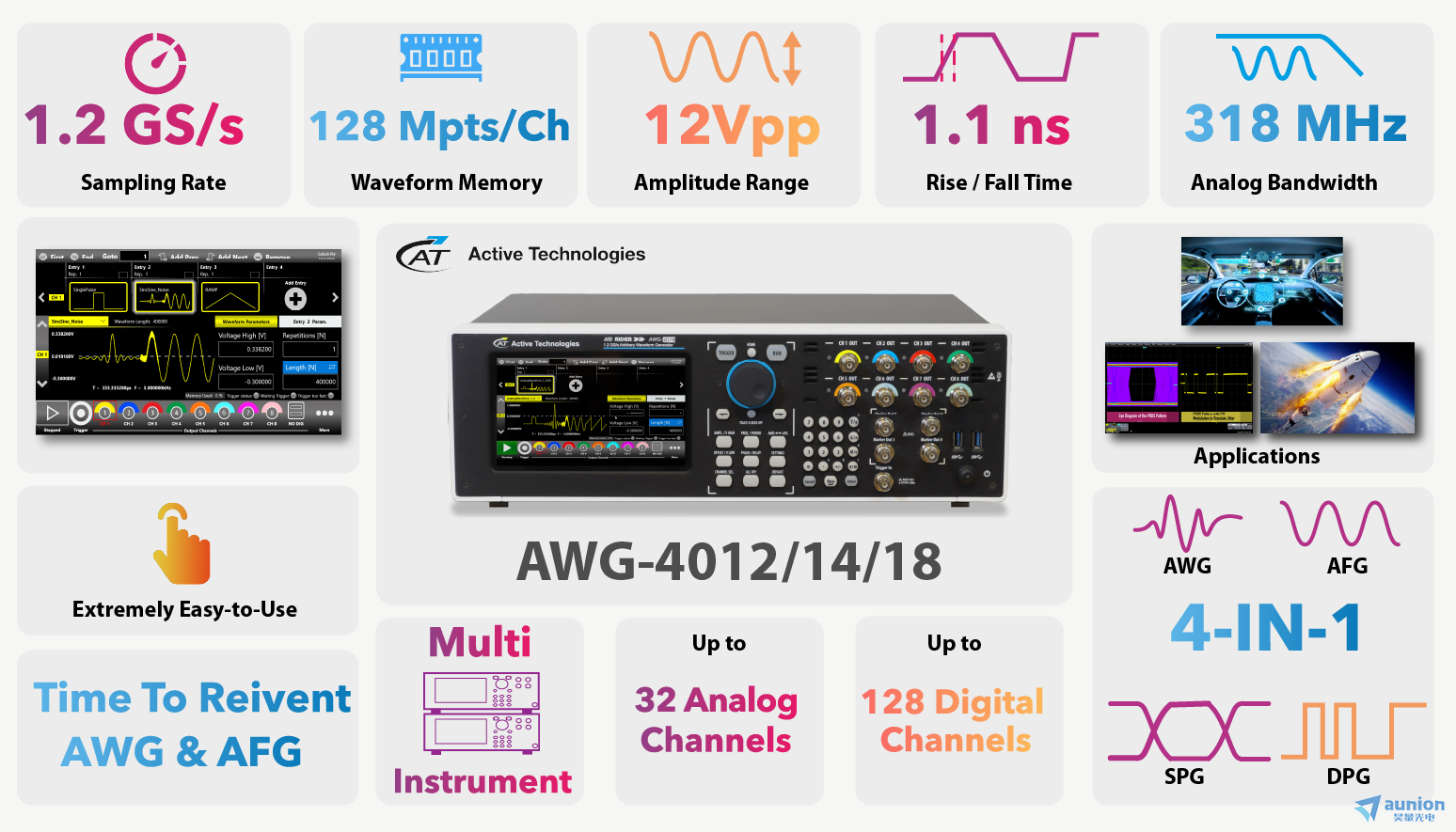

ARB Rider AWG-4000 系列是 Active Technologies 推出的一套功能强大的 2、4 和 8 通道脉冲发生任意函数发生器 (AFG) 任意波形发生器 (AWG)。AWG-4000 提供高达 24Vpp 的输出范围和高达 1024 Msample 的存储器深度,使该系列成为汽车、航空航天和国防、大型物理和半导体测试应用的理想选择。

每个单元多达 8 个模拟通道和多达 32 条数字线路(TTL 或 LVDS 标准)允许用户创建混合信号生成设置,以生成模拟和数字激励。








四合一仪器


AWG-4000 系列仪器是多功能信号发生器,集函数发生器任意波形发生器数字码型发生和串行数据码型发生于一体。

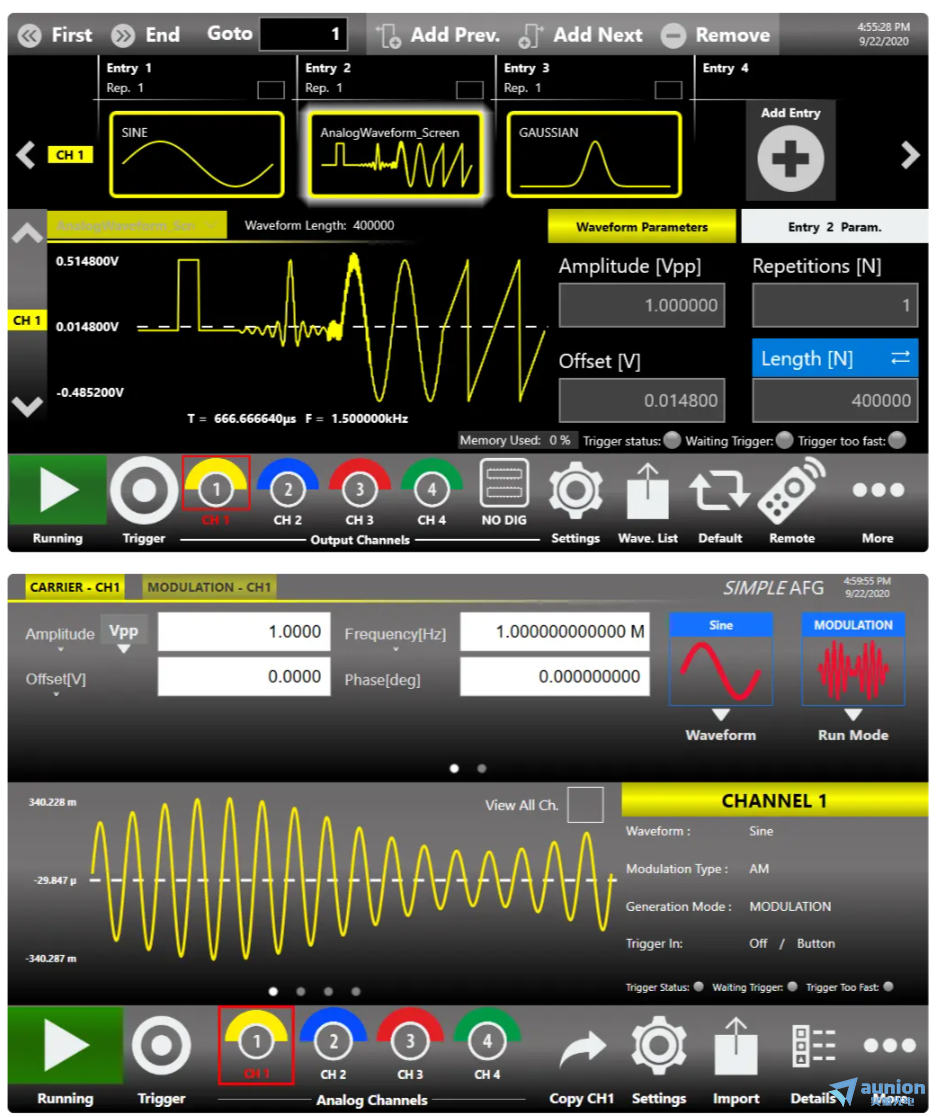

这四种不同的功能通过两种不同的技术扩展了硬件的灵活性:AFG 模式下改进的 DDS 和 AWG 模式下的可变时钟、真任意技术。
AFG 模式允许用户即时更改无毛刺的所有参数,保留波形形状,并在冰川中创建/生成波形。

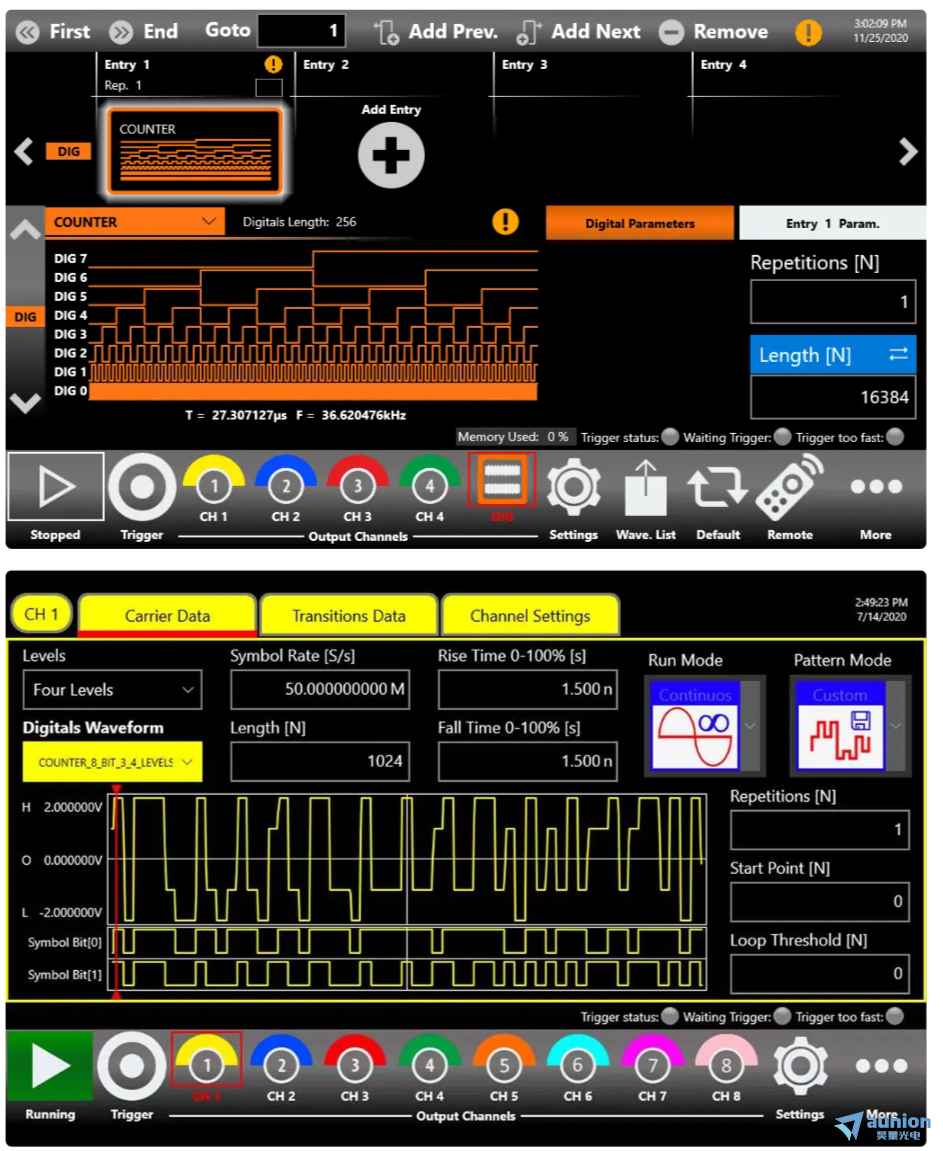

AWG 模式允许用户创建模拟和数字模式的复杂波形,将它们按顺序插入,应用循环、跳转和条件分支。

串行数据模式模式旨在生成二进制信息流。SPG 具有多达 8 个数据流通道、内置 PRBS 序列、调制功能、转换整形以及强大的模拟前端的灵活性,是挑战性应用的完美工具。










突出特点


  • 每个通道上多达 1024 M 点的波形存储器

  • 16384 个音序器条目

  • 模拟和数字信号完全同步

  • 串行数据码型生成


















航空航天与国防

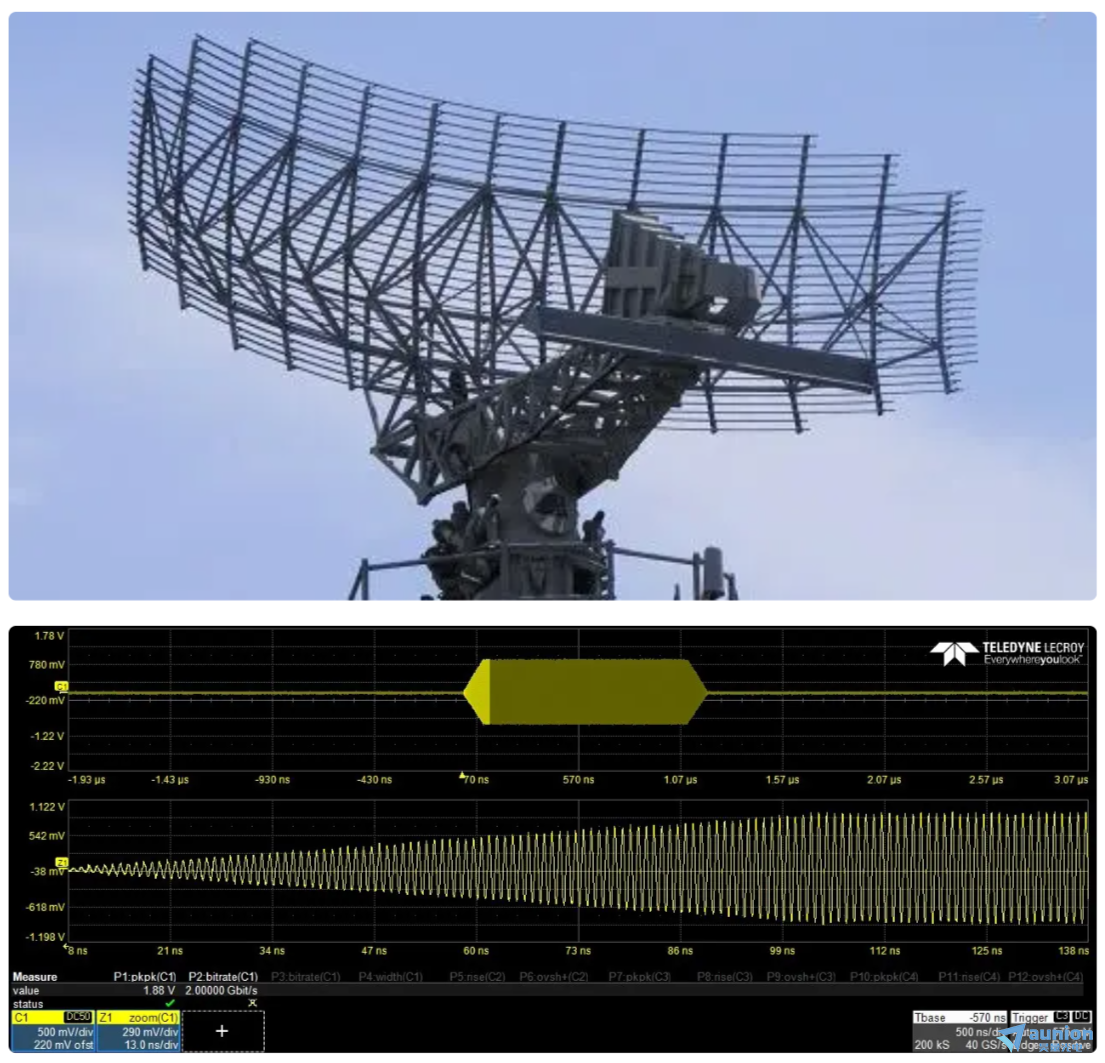

由雷达或声纳系统驱动的电子战信号与 AWG-4000 系列发生器完美匹配。AWG-4000 系列 AWG 可用于无线电应用或其他 I/Q 信号调制的数字调制系统。此外,还可以轻松生成脉冲,用于脉冲电子束或X射线源、闪光X射线照相、照明脉冲模拟器、高功率微波调制器等应用。


突出特点


  • 生成具有出色杂散性能的雷达测试信号

  • 使用多达 16384 个序列器条目和advanced序列器条件/无条件跳转创建电子战复杂场

  • 高达 12Vpp 的 50 欧姆脉冲幅度,硬件偏移± 2.5V

  • 快速上升时间脉冲:高达 900 ps 的上升/下降时间





汽车、物联网和工业 4.0


当今的汽车包括许多高度复杂的电子控制单元(ECU),这些电子控制单元具有非常敏感的电子元件。16 位垂直分辨率与高采样率和 12Vpp(高阻抗负载时为 24Vpp)输出幅度范围相结合,使 AWG-4000 系列仪器成为成功应对汽车新测试挑战不可或缺的工具。

无线技术正在推动下一次工业革命,将生产力和效率提升到新的水平。制造业正变得越来越智能、灵活和动态。因此,无线连接变得越来越关键,对可靠性、延迟和安全性提出了非常严格的要求。

在这些场景之后,AWG-4000 系列波形发生器使您能够模拟复杂的射频 I/Q 调制,以便在无线设备上进行仿真和测试,或在工业 4.0 应用的物联网上工作。





突出特点


  • CAN、CAN-FD、LIN、Flexray、SENT仿真和故障排除

  • 100BASE-T1、1000BASE-T1、BroadR-Reach 仿真,抗干扰信号和噪声

  • 在低电压下对机动车辆中使用的电气和电子元件进行电源完整性测试

  • 传感器信号生成:使用高清示波器采集后模拟理想信号或生成真实信号。

  • 用于MOSFET表征和优化的MOSFET栅极驱动幅度信号仿真

  • 高达 24 V 的电气标准仿真

  • MEMS传感器测试:高达24 V – 2.5ns的上升和下降时间



半导体测试和研究中心


研究需要以准确、详细和可重复的受控方式模拟增加幅度和时序变化缺陷的信号。物理、电子、化学、力学和其他学科都可以从超级直观的用户界面和硬件灵活性中受益。
测试中具有挑战性的设置可以在几分钟内得到解决。

当今的IC、元件、电子电路和传感器需要高度可靠,从而在许多变量中扩展工作范围。
仿真包含噪声或失真的复杂信号可能成为提供一致性元件测试以帮助半导体工程师的绝佳方式。




突出特点

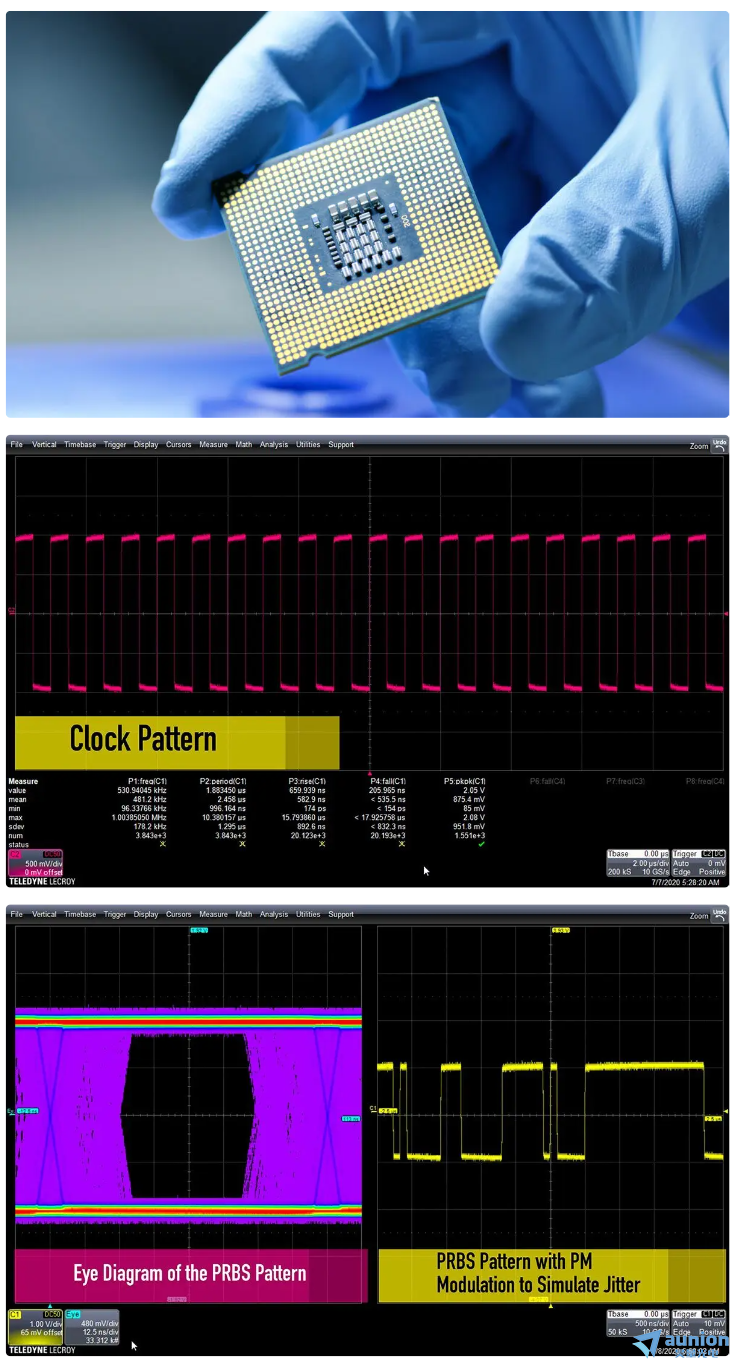

  • 用于组件超频行为和工作范围限制以及压力测试的时钟生成

  • 使用低阻抗特性(5 Ω输出阻抗)对 IC 进行上电

  • 仿真信号源,增加噪声和已知调制失真

  • 量子计算

  • 调制和驱动激光二极管,生成详细的波形

  • 生成/回放先前使用示波器采集并导入 AWG-4000 系列发生器的真实信号

  • 在几秒钟内完成双脉冲测试设置,以测量开关参数并评估MOSFET和IGBT功率器件的动态行为

  • 使用 SPG 选项仿真长 PRBS 序列

  • 使用 SPG 选项生成多电平和多边沿脉冲长波形







多仪器同步


您Zui多可以同步 4 个单元,以构建一个由 32 个模拟通道和 128 个数字通道组成的系统,并与 True-Arb 软件完全同步和集成。



突出特点


  • Zui多可同步 4 个单元:32 个模拟通道和 128 个数字通道

  • 通过 True-Arb 软件轻松实现多仪器控制

  • 满足需要大量通道的现代应用需求

  • 具有多个量子比特的量子计算系统
