a|非球面柱面镜

  • a|非球面柱面镜
  • a|非球面柱面镜
  • a|非球面柱面镜
表面形状偏差小于0.5 µm,高折射率玻璃制成的非曲面柱面镜

所属类别:光学器件 » 非球面镜

所属品牌:德国Asphericon公司

产品负责人:

姓名:刘工(Eric)

电话:130 4060 6890(微信同号)

邮箱:junjie-liu@auniontech.com

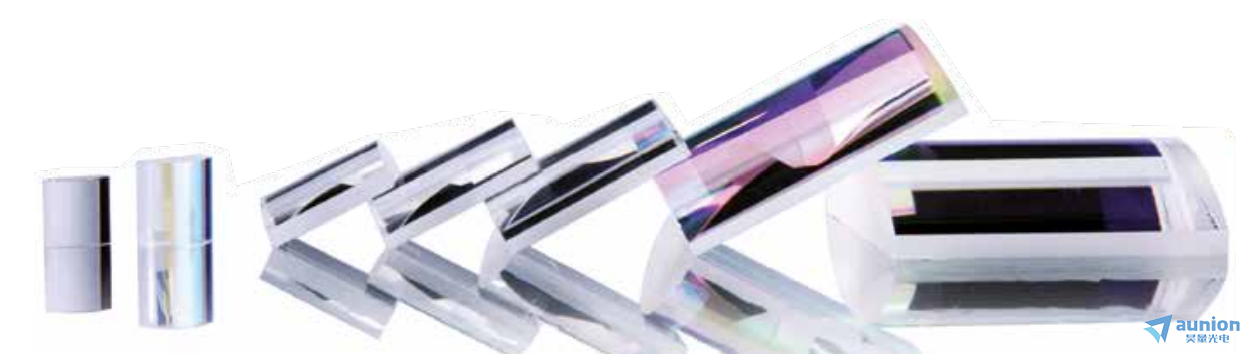

a | 非球面柱面镜


表面形状偏差小于0.5 µm,高折射率玻璃制成的非曲面柱面镜


a | 非球面柱面镜 - 产品简介:

非球面镜的形状经过优化,具有出色的成像特性。非球面镜主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样,与基于球面透镜的同类系统相 比,其结构设计更加紧凑、功能更强大。


德国Asphericon公司的StockOptics产品(库存标准产品)种类繁多,有包含精密抛光的非球面透镜、非球面柱面镜和锥透镜的丰富产品组合任您挑选。Asphericon特别推出的非球面镜、锥透镜、非球面柱面镜和已安装光学器件——得益于asphericon在高精度非球面镜制造领域的技术领跑者地位。质量优异、交付快速,可带来诸多受益。除此之外,Asphericon也可根据客户要求提供定制型非球面透镜


柱面镜或非球面柱面镜是具有圆柱面的光学元件,其横截面不同于圆形。实际应用包括平凹和平凸柱面镜以及具有球面或非球面反面的柱面镜。与透镜相比,柱面不是在焦点处而是沿着焦线将入射光聚束。例如,圆柱体可用于照明技术,例如变形工艺。它们还用于测量仪器、光谱、激光扫描仪以及医疗技术中标记图案的生成。


精密抛光非球面镜可实现更优的光束能量分布。特别适合您要求苛刻的激光应用。 也可提供已安装透镜。


a | 非球面柱面镜 - 主要优点:

  • RMSi ≤ 0.5 µm的表面形状偏差

  • 焦距(f/d 2.0)

  • 可提供3种标准镀膜(可根据要求定制镀膜)

  • 激光损伤阈值:12 J/cm²,100 Hz,6 ns,532 nm

  • 现货供应

  • 符合RoHS标准


a | 非球面柱面镜 - 产品特性:

表面形状偏差(RMSi)[ µm ]≤0.5
EFL容差[ % ]≤0.1
面缺陷[ 伤痕-亮点 ]60-40
宽度容差[ mm ]+/-0.05
长度容差[ mm ]+/-0.1
直径容差[ mm ]±0.05
通光孔径[ % ]≥90
AR膜
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°









          说明:

          1、RMSi对应于ISO 10110-5(表面形状容差)。

          2、对于CHL45-32、CHL50-40透镜,请考虑中心厚度容差±0.1。

          3、可根据要求提供定制镀膜。






StockOptics - 库存标准产品

产品代码尺寸EFLNAf/dWD材料

[ mm ][ mm ]

[ mm ]
CHL10-08-P10 x 1080.540.86.3S-LAH64
CHL12-10-P12.5 x 12.5100.550.87.2S-LAH64
CHL15-12-P15 x 15120.540.89.2S-LAH64
CHL18-15-P18 x 18150.530.8311.6S-LAH64
CHL20-18-P20 x 20180.490.914.3S-LAH64
CHL25-20-P25 x 25200.540.815.8S-LAH64
CHL30-26-P30 x 30260.520.8721.5S-LAH64
CHL45-32-P45 x 45320.610.7124.7S-LAH64
CHL50-40-P50 x 50400.550.832.1S-LAH64


生产能力:

StockOptics - 库存标准产品
定制非球面透镜
直径
10x10 - 50x50 mmmax. 200x96 mm
RMSi≤ 500nm20nm
表面缺陷(伤痕/亮点)60 - 4020 - 10
镀膜4种标准镀膜客户特定
激光损伤阈值12J/cm², 100Hz, 6ns, 532nm客户特定
全表面干涉测量可选可选
