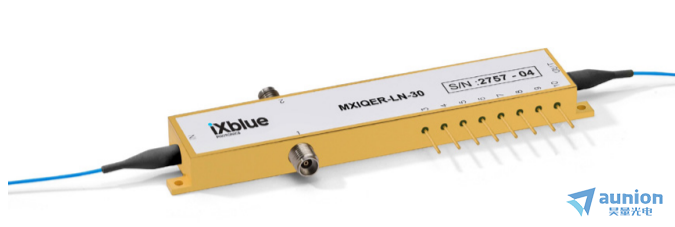

                                       双马赫曾德尔IQ强度调制器/QPSK,QAM单边带产生电光调制器


马赫增德尔IQ调制器概述

ISPlay", Roboto, Noto, Arial, "PingFang SC", sans-serif; font-size: 16px; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; font-weight: 400; letter-spacing: normal; orphans: 2; text-align: start; text-indent: 0px; text-transform: none; widows: 2; word-spacing: 0px; -webkit-text-stroke-width: 0px; background-color: rgb(255, 255, 255); text-decoration-style: initial; text-decoration-color: initial; display: inline !important; float: none;">光波导型IQ调制器一共有三个MZ干涉波导结构组成(一个母MZ干涉结构,两个子MZ干涉结构),其中I为in-phase,Q为quadrature,控制调制器的射频输入即IQ信号为同相正交信号,即Q与I的相位相差了90度。IQ型调制器在QAM,QPSK等高阶调制格式和单边带产生中运用广泛。

                                                                           图1:调制器内部结构图


法国IXBLUE(原Photline)生产的基于x-cut设计的双马赫曾德尔调制器有相对更稳定和零啁啾的特性,并且具有高消光比和高带宽的性能。因为具有高主载波抑制比,被广泛用在单边带产生(Single Side Band)相关应用中。


IQ调制器性能参数



ParameterMinTypMaxMax
Operating wavelength153015501580nm
Insertion loss-57dB
Carrier attenuation3240-dB
Side-Band attenuation3240-dB
Electro-optical bandwidth2025-GHz





CS-SSB 单边带产生 载波和副载波抑制效果


单边带调制示意图

可配套驱动和偏压控制器

详情请联系我司。
