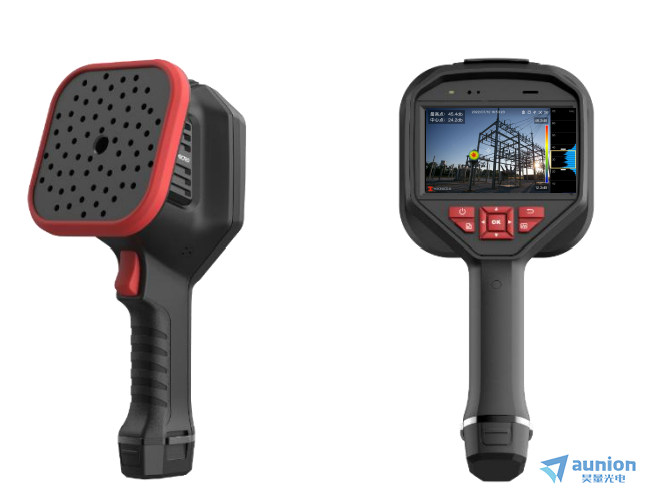

多功能声波成像仪
多功能声波成像仪是一款专业的声源定位产品。多功能声波成像仪凭借64个（可选136个）低噪声MEMS麦克风和从0kHz到96kHz的可调带宽范围，多功能声波成像仪提供了一种简单有效的方法来定位工业环境中的加压空气泄漏或检测高压系统中的局部放电。采用4.3英寸大液晶触摸屏，数字图片上显示的结果，让您快速找到问题的根源。操作距离可达150 m，确保您在安全距离内进行检查。采用这种轻巧易用的工具，您可以发现潜在的安全风险，大限度地减少故障排除，并节省设备故障和停机时间的额外成本。
产品参数：
声学参数 | 麦克风 | 64个（可选136个）数字硅MIC阵列 |
频率带宽 | 0kHz~96kHz | |
距离 | 0.3~150米 | |
声像伪彩模式 | 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红 | |
声学检测模式 | 气体泄漏检测模式、局放检测模式 | |
声像帧率 | 25 | |
泄漏量下限 | 0.5m，0.6MPa下可检测0.13ml/s的泄漏 1m，0.5MPa下可检测0.21ml/s的泄漏 | |
声强范围 | 下限：<-15 dB 上限：>120 dB | |
PRPD图谱 | 支持 | |
MIC采样率 | 192KHz | |
可见光 | 可见光镜头焦距 | 6.4 mm |
视场角 | 50.2°（H）× 35.4°（V） | |
图像尺寸 | 2688 × 1944 | |
图片分辨率 | 800 × 480 | |
视频分辨率 | 800 × 480 | |
聚焦模式 | 定焦 | |
图像显示 | 显示器 | 4.3'' LCD电容触摸屏 800 × 480 |
图像模式 | 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红等8种伪彩模式 | |
系统功能 | 蓝牙 | 支持,蓝牙4.1 |
USB | type-C | |
HDMI | 支持 | |
拍照 | 支持 | |
录像 | 支持 | |
文本注释 | 支持 | |
界面语言 | 中文 | |
Wi-Fi | 支持 | |
视频格式 | .mp4 | |
存储 | 64 GB | |
硬件接口 | TYPE-C | |
电池工作时间 | 3.5小时，可现场更换，可充电 | |
| 系统参数 | 工作温度和湿度 | -20 °C~50 °C，≤95% |
防护等级 | IP54 | |
防摔等级 | 1.2 m | |
重量 | 940 g | |
尺寸 | 292.2mm×127mm×110.7mm | |
数据储存 | 语音注释 | 支持（60 s） |
产品特点：
支持视频拍照和录制
支持气体泄漏，多功能款支持局放和机械故障等多种检测
检测频段0khz-96khz
64个数字硅MIC阵列
检测距离0.3~150米
红外热成像像素384×288
应用案例：
电力行业应用案例——局放检测
电力设备在运行过程中出现的设备异常有许多种类，其中局部放电是很常见容易造成重大隐患的一种现象，局部放电主要出现在高压电气设备。据电网统计，局部放电是造成高压电气设备发生绝缘击穿的重要原因，也是绝缘劣化的重要特征。对运行中的设备要加强监测，当局部放电超过一定程度时，必须将设备退出运行，进行检修或更换。
能源行业气体泄漏应用案例——某燃气发电厂
天然气的爆炸极限范围在5％~15％，空气中的燃气浓度在这个范围内的，遇明火会立即爆炸。天然气无色，基本无味，少量微量的持续泄漏不易被察觉；用声波成像的方式可以直观查看气体泄漏的位置，帮助企业及时预防风险。泄漏检测能力：0.5m，0.6MPa下可检测0.13ml/s的泄漏 1m， 0.5MPa下可检测0.21ml/s的泄漏。
应用领域：
| 行业 | 压缩空气 | 真空负压查漏 | 轴承状态监测 | 电气局放检查 | 疏水阀泄露 | 气密性检查 |
| 石油化工 | ● | ● | ● | ● | ● | |
| 钢铁行业 | ● | ● | ● | ● | ● | |
| 汽车行业 | ● | ● | ● | ● | ● | ● |
| 船舶/船舶运输 | ● | ● | ● | ● | ● | ● |
| 食品/药品行业 | ● | ● | ● | ● | ● | |
| 纺织行业 | ● | ● | ● | |||
| 制水/排水行业 | ● | ● | ● | ● | ||
| 电力行业 | ● | ● | ● | ● | ● | |
| 水泥行业 | ● | ● | ● | ● | ||
| 玻璃/纤维行业 | ● | ● | ● | ● | ||
| 造纸/纸浆业 | ● | ● | ● | |||
| 采矿行业 | ● | ● | ● | ● | ● |
