铯光泵磁力仪

  • 铯光泵磁力仪
铯光泵磁力计灵敏度可达0.5pT,量程宽,体积小,重量轻,稳定性高!

所属类别:磁学测量设备 » 磁力计

所属品牌:

产品负责人:

姓名:吴工(Pete)

电话:156 1801 1391(微信同号)

邮箱:ming-wu@auniontech.com

AUT-CAM-01铯光泵磁力仪




铯光泵磁力仪产品概述:


AUT-CAM-01铯光泵磁力仪由探头和电子单元等组成,采用自激式磁共振技术,输出铯原子在磁场中的拉莫尔频率,通过对拉莫尔频率的读取获得磁场的大小。在地磁环境下对磁场总量进行高灵敏感知,实现对地磁环境的测量及磁异常量的探测。

AUT-CAM-01输出为模拟信号,信号的频率即为拉莫尔频率,与磁场的比值为3.498577Hz/nT,通过测量其输出频率值,可计算测量的磁场值。

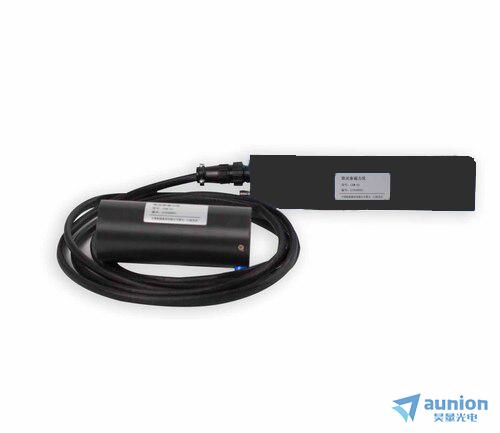

图1  AUT-CAM-01铯光泵磁力仪


铯光泵磁力仪技术参数:



主要性能指标

AUT-CAM-01

工作原理

自激式铯光泵磁力仪

工作范围

10000nT~100000nT

作业区

15°~75°,105°~165°

半球开关

自动

灵敏度

0.5pT/Hz1/2

输出信号

拉莫尔频率,3.498577Hz/nT

供电电压

24V~36V

功耗

稳定工作约18W

总重

约1.25kg

尺寸

探头     :长146mm,直径60mm


电子单元 :266mm×54mm×42mm



铯光泵磁力仪 外形尺寸


图2 AUT-CAM-01铯光泵磁力仪电子单元外形尺寸

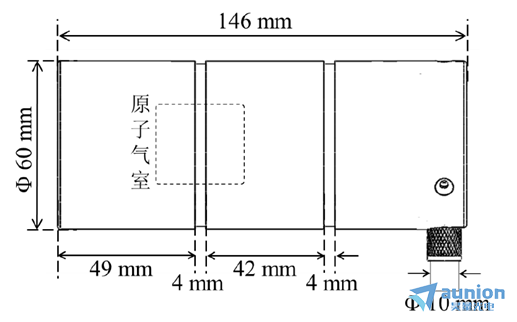

图3 AUT-CAM-01铯光泵磁力仪探头外形尺寸


铯光泵磁力仪操作说明


(1)连接AUT-CAM-01铯光泵磁力仪探头与电子单元。

(2)电子单元端的TNC接口为电源接口,输入电压为24V~36V,一般为28V。该TNC接口可以将输出的拉莫尔频率耦合到电源线上,通过解耦电路将其提取出来进行磁场计算。

(3)电子单元4孔MS3112E 8-4S接头的A为地,B为电源正极,与TNC接口的电源正极相连,C接口可以直接输出拉莫尔频率,为0V~5V的方波,可以连接至频率计用于读取输出频率,然后计算磁场值。

(4)指示灯可显示红色或者绿色,当显示红色时,表示铯光泵内的铯原子灯未达到工作状态,显示为绿灯时,表示铯原子灯被正常点亮。




铯光泵磁力仪注意事项

1)相同出厂编号的AUT-CAM-01铯光泵磁力仪的探头和电子单元一一对应,不可交叉使用。

2)在AUT-CAM-01铯光泵磁力仪的探头和电子单元未连接时,不可通电开机。

3)供电电压为24V~36V,不要超过36V。





铯光泵磁力仪产品清单

AUT-CAM-01铯光泵磁力仪1套(包括电子单元1个,探头1个)、产品手册、合格证。



铯光泵磁力仪备注

批量化产品部分技术参数可按客户要求定制。
