普克尔盒驱动器是一种高压稳压电源,可以是脉冲或连续的,允许控制电光晶体(KTP、KD*P、BBO等)的双折射,以驱动通过晶体传播的光的偏振方向。
昊量光电为不同的应用开发提供了各种普克尔电池驱动器:从用于调q的非常简单的紧凑型设备,应用于脉冲拾取、光开关、再生放大器控制等场景。这些设备具有不同的电压工作区域、重复频率、脉冲形式。还可以在PCB板封装(+24 V DC输入)和实验室封装版本(100-240 V AC输入)之间进行选择。

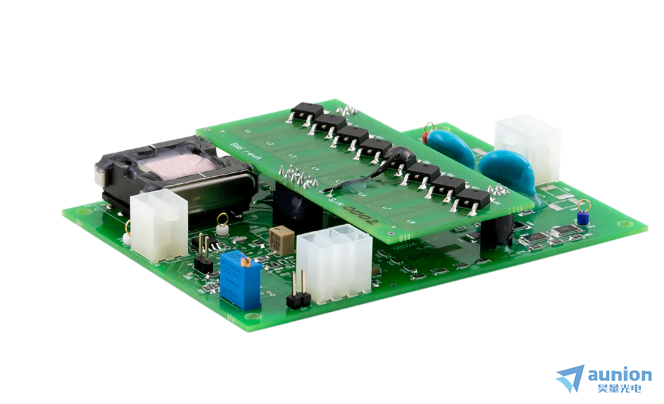

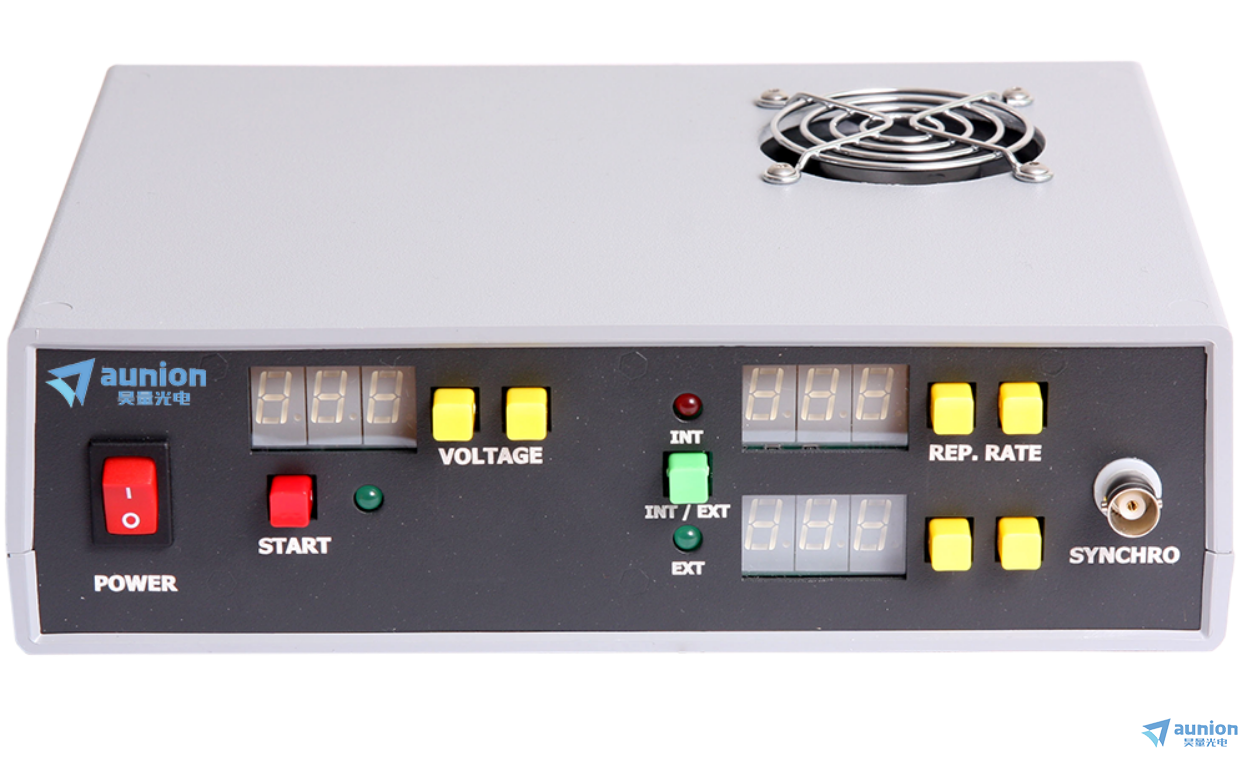

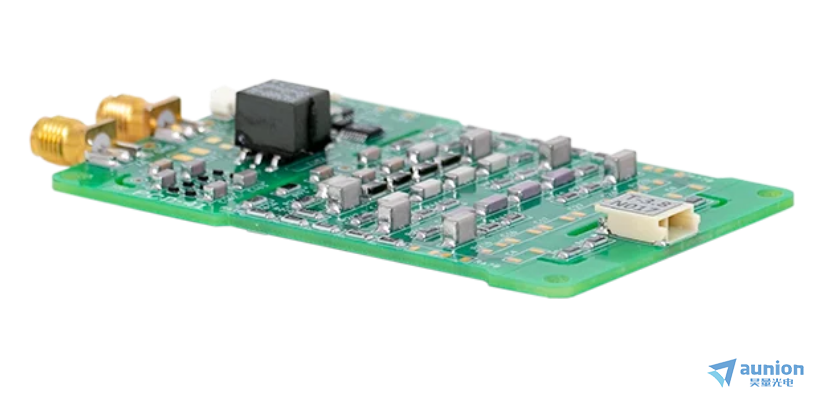

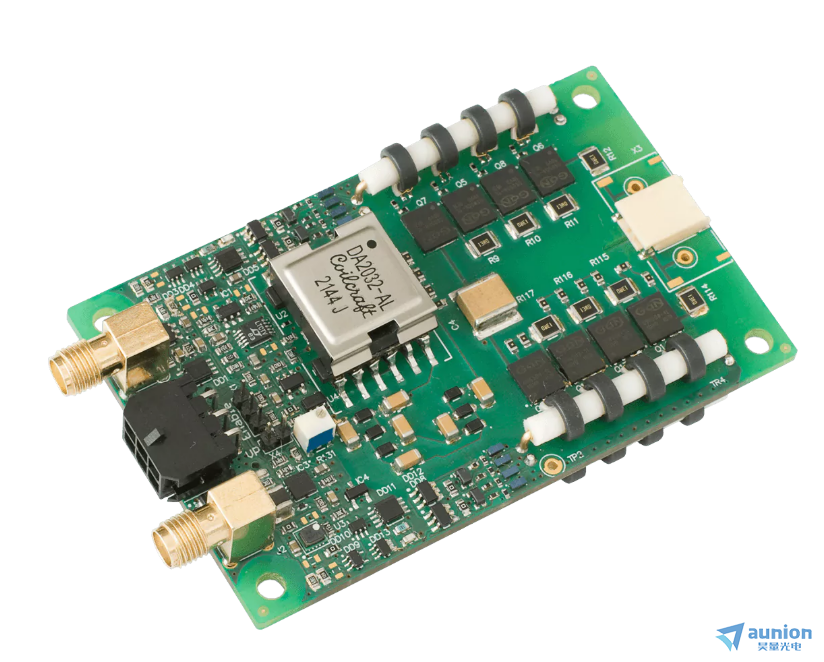

PCB板版本 台式版本
Q开关/普克尔盒驱动器产品特点:
快速上升时间(低至3ns)
输出电压高(高至10KV)
体积小(电池供电版本可用)
稳定性高
Q开关/普克尔盒驱动器系列选型

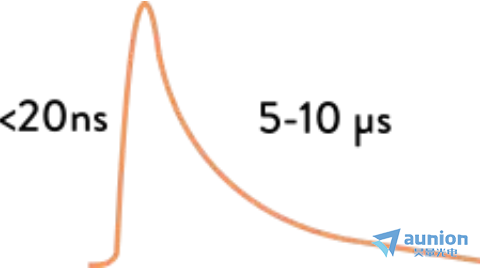

QBD系列:Q开关驱动器相对简单,允许改变输出电压电平和脉冲重复率。它们提供具有快速前沿(<20ns)和相对较慢(一些μs)后缘的脉冲。
Q开关/普克尔盒驱动器主要应用:Q-switch
系列 | 示例 | 尺寸 | 电压(max) | 重复频率(max) | 上升时间 | 脉冲波形 | 脉冲宽度 | 特点 |

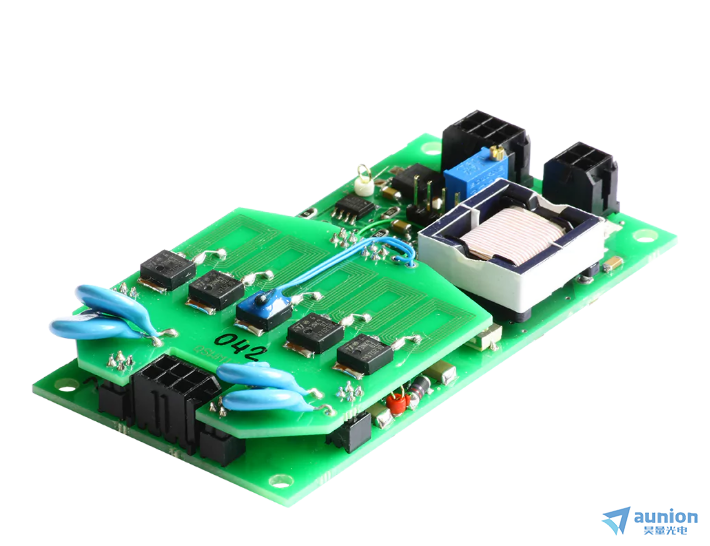

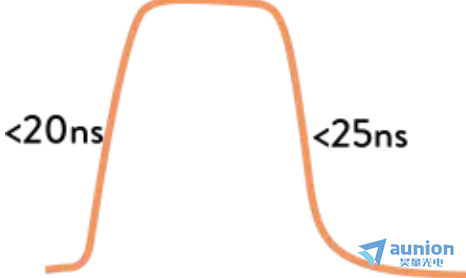

QBD-series | ![]() | 110x80x25 mm | 6KV | 100khz | <20ns | ![]() | N/A固定 | up 6KV |

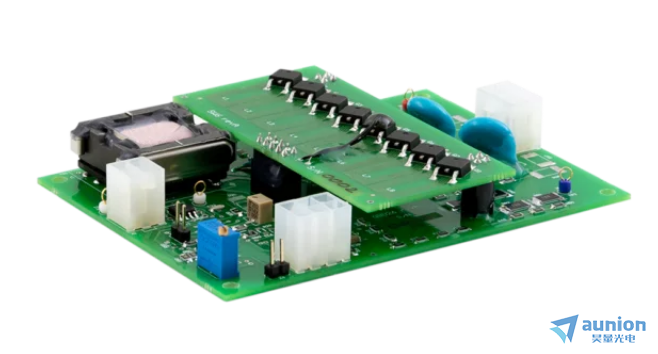

QBD-mini, | ![]() | 90x50x20 mm | 4KV | 100KHz | <20ns | ![]() | N/A固定 | QBD的紧凑型版本,高达4 kV |

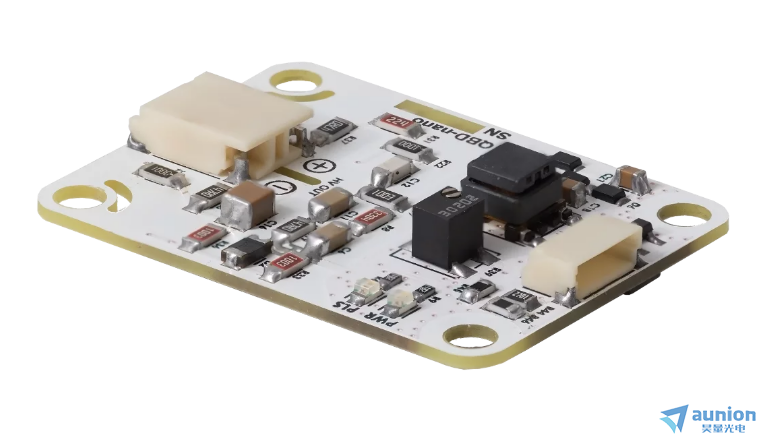

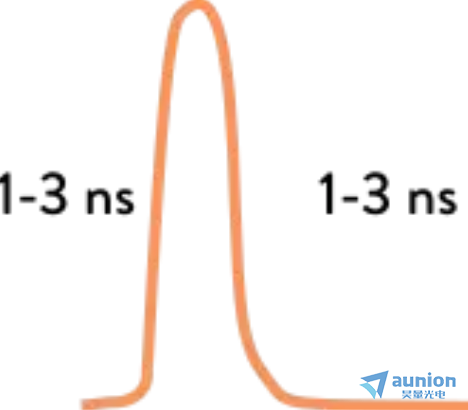

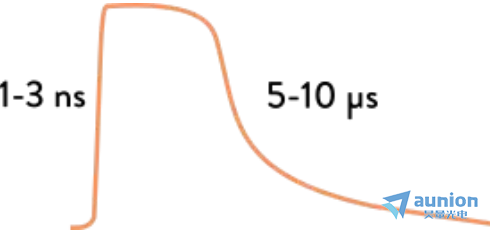

QBD-nano | ![]() | 40x30x10 mm | 5KV | 10KHz | 1-3ns | ![]() | 0.7us | 雪崩晶体管驱动器,超快(1-3ns上升),微型(40x30x8mm),固定脉冲持续时间(约0.7μs) |

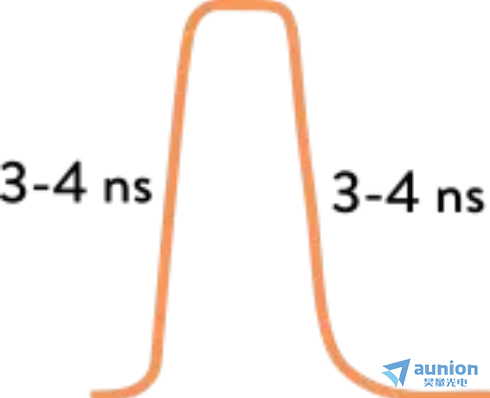

QBY-4050 | ![]() | 80x50x20 mm | 4KV | 1/10KHz | 3-4ns | ![]() | 10-1000ns | 10W低功耗驱动器,适用于调Q、脉冲限幅、电池供电、可用于一些激光雷达系统 |
QBU系列:更高性能的Q开关驱动器在QBD基础上得到了进一步的改进,允许改变输出电压电平等精确的开关控制,以改变脉冲重复率和宽度
(长脉冲,从200ns到CW)。它们提供具有快边(<15-20ns)和低边的脉冲,在下拉脉冲之前不久在晶体上切换高压,以延长晶体寿命。
Q开关/普克尔盒驱动器主要应用:Q-Switch ,脉冲拾取,光开关,再生放大
系列 | 示例 | 尺寸 | 电压(max) | 重复频率(max) | 上升时间 | 脉冲波形 | 脉冲宽度 | 特点 |

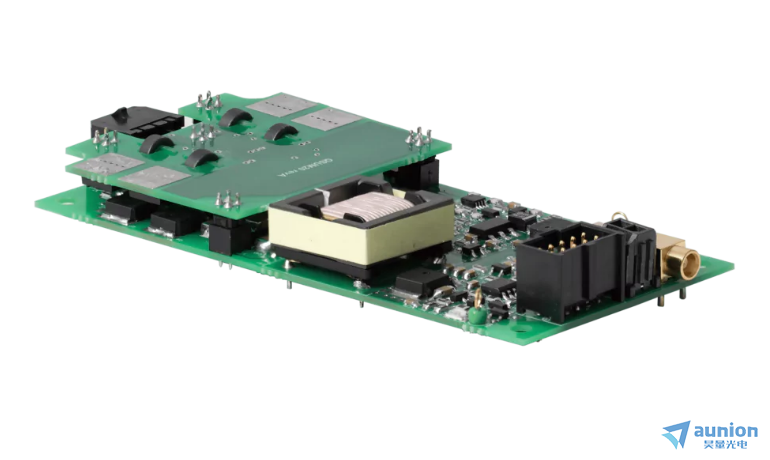

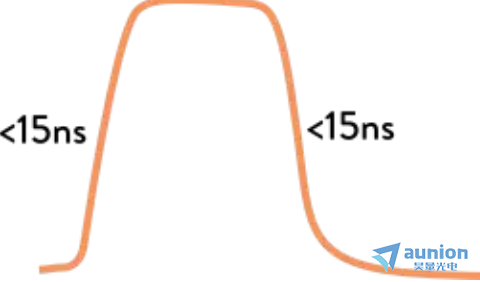

QBU-series | ![]() | 130x80x25 mm | 6KV | 100khz | <15ns | ![]() | 200ns to DC | QBU系列普克尔盒驱动器比QBD驱动器功能更强大,可用于复杂的光束控制 |

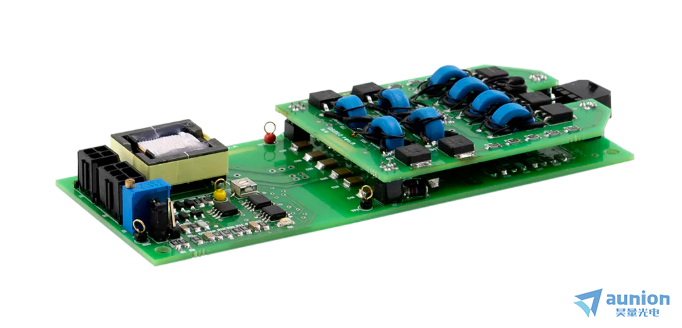

QBU-mini | ![]() | 140x50x20 mm | 4KV | 50khz | <15ns | ![]() | 200ns to DC | |

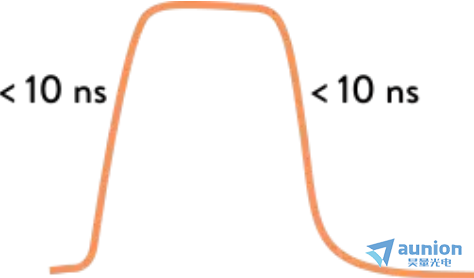

QBU-mini-SP, | ![]() | 102x50x20 mm | 4KV | 10khz | <10ns | ![]() | 100 – 2000 ns | |

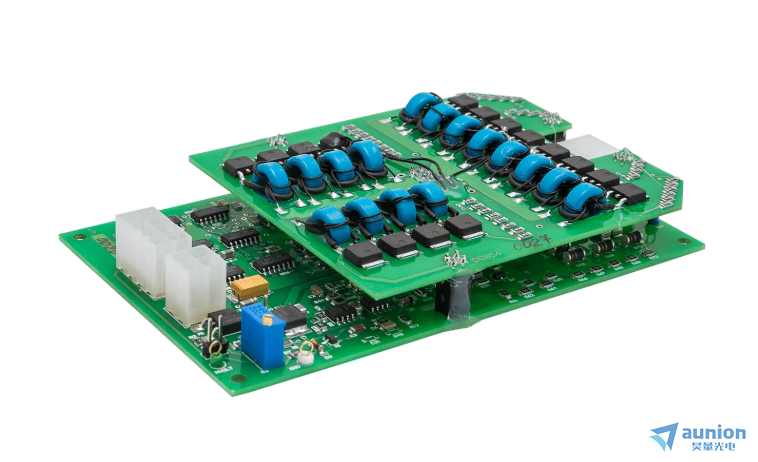

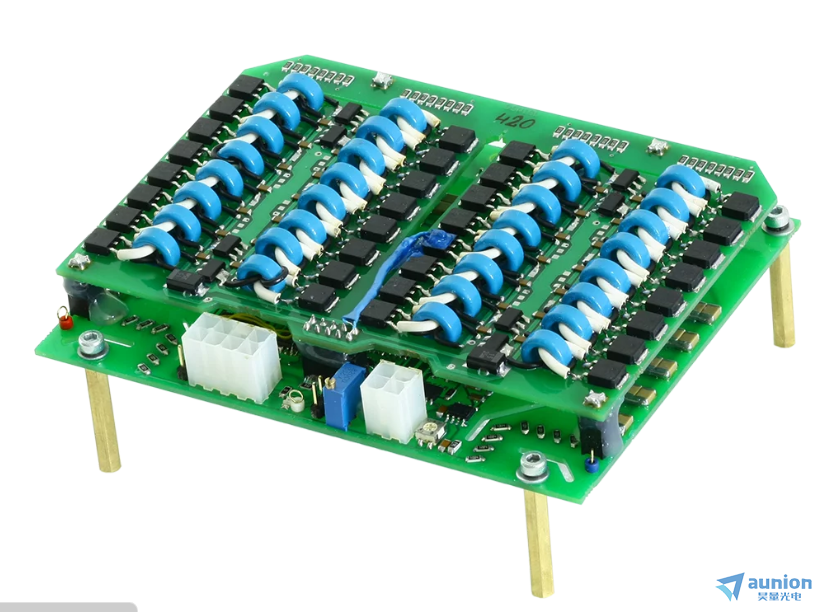

QBU-10kV-series | ![]() | 132x105x50 mm | 10KV | 5khz | < 20 ns | ![]() | 200ns to DC | |
QBU-nano | ![]() | 80x50x20 mm | 5.8KV | 2khz | 1-3ns | ![]() | up to 800ns | 紧凑型普克尔盒驱动器,可在宽范围内产生高重复率、快速上升和下降时间以及可调脉冲持续时间和脉冲幅度的高压脉冲。 |
如上均有对应的台式版本,昊量光电还提供重频更高的普克尔盒驱动器,具体请咨询负责人。
