非球面镜 | 高数值孔径(S-LAH64)

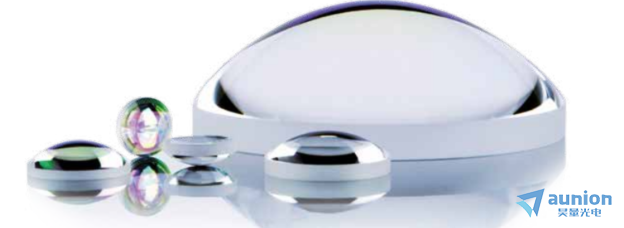

S-LAH64材料的高数值孔径的非球面透镜



高数值孔径非球面镜 - 产品简介:

非球面镜的形状经过优化,具有出色的成像特性。非球面镜主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样,与基于球面透镜的同类系统相 比,其结构设计更加紧凑、功能更强大。


德国Asphericon公司的StockOptics产品(库存标准产品)种类繁多,有包含精密抛光的非球面透镜、非球面柱面镜和锥透镜的丰富产品组合任您挑选。Asphericon特别推出的非球面镜、锥透镜、非球面柱面镜和已安装光学器件——得益于asphericon在高精度非球面镜制造领域的技术领跑者地位。质量优异、交付快速,可带来诸多受益。除此之外,Asphericon也可根据客户要求提供定制型非球面透镜


精密抛光非球面镜可实现更优的光束能量分布。特别适合您要求苛刻的激光应用。 也可提供已安装透镜。


高数值孔径非球面镜 - 主要优点:

  • RMSi ≤ 0.5 µm的出色表面形状偏差

  • 使用低色散材料减少色差

  • 可提供3种标准镀膜(可根据要求定制镀膜)

  • 激光损伤阈值:12 J/cm²,100 Hz,6 ns,532 nm

  • 现货供应

  • 符合RoHS标准


高数值孔径非球面镜 - 产品特性:

表面形状偏差(RMSi)[ µm ]≤0.5
EFL容差[ % ]≤0.1
表面缺陷[ 伤痕-亮点 ]60-40
直径容差[ mm ]+0/-0.05
中心厚度容差[ mm ]±0.05
通光孔径[ % ]≥90
AR膜
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°






          说明:

          1、RMSi对应于ISO 10110-5(表面形状容差)。

          2、对于AHL45-32、AHL50-40透镜,请考虑中心厚度容差±0.1。

          3、可根据要求提供定制镀膜。

          4 、保护玻璃厚度为250 µm时的计算结果。







StockOptics - 库存标准产品

产品代码ØEFLNAf/dWD波长材料

[ mm ][ mm ]

[ mm ][ nm ]
AHL10-08-P61080.550.806.0780S-LAH64
AHL12-10-P12.5100.550.807.6780S-LAH64
AHL15-12-P15120.550.809.0780S-LAH64
AHL18-15-P18150.530.8311.5780S-LAH64
AHL20-18-P20180.490.9014.0
