B. Halle RSU 系列超消色差波片（Superachromatic Retarders）由三组石英与氟化镁（MgF₂）消色差双晶片组合而成。通过优化各组晶片之间的相对光轴方向，器件减小延迟量随波长的变化，使偏振控制可在较宽的光谱范围内进行。产品提供 310～1100 nm 与 600～2700 nm 两种独立设计波段，每个波段均有半波（λ/2）和四分之一波（λ/4）版本。
半波片用于线偏振方向旋转；四分之一波片在适当的入射偏振与光轴夹角下，可实现线偏振和圆偏振之间的转换。标准件采用胶合结构，外表面镀 MgF₂ 单层增透膜，并装入圆筒镜框。该设计的有效主轴方向仍随波长略有变化，使用时应同时考虑延迟量与轴向的光谱特性，不能只按中心波长对准后就假定整个波段具有相同偏振输出。
三组双晶片进行光谱补偿：利用石英与 MgF₂ 的组合以及相对轴向优化，减小残余延迟变化，面向多波长与宽光谱偏振光路。
两种波段分别设计：310～1100 nm 和 600～2700 nm 各自提供 λ/2、λ/4 版本；单个标准件对应其中一种波段与延迟类型。
延迟量与有效光轴一并定义：原厂分别提供四种配置的延迟偏差、轴向变化及光谱曲线，便于按目标波段核对偏振控制误差。
多种有效孔径：10、15、20、25 mm 标准规格分别对应 9.5、14.5、19.5、24.5 mm 有效孔径，光束尺寸应按有效孔径选择。

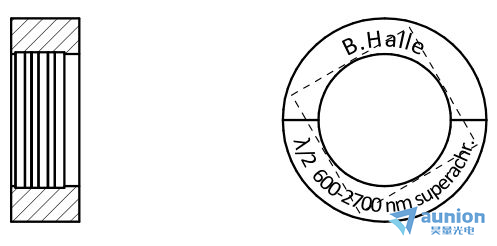

圆筒封装便于集成：标准件装入镜框并标记快轴，较大镜框可选配转接件；SM1、SM2 螺纹连接属于按需配置。
延迟类型分别选型：半波片与四分之一波片的延迟偏差、温度和角度特性并非简单的二倍关系，应按各自数据选择。
| 版本 | 工作波段与名义延迟 | 结构与功能 |
|---|---|---|
| RSU 1.2 系列 | 310～1100 nm，λ/2 | 胶合并带保护盖片；用于线偏振方向旋转 |
| RSU 1.4 系列 | 310～1100 nm，λ/4 | 胶合并带保护盖片；用于适当对准条件下的线/圆偏振转换 |
| RSU 2.2 系列 | 600～2700 nm，λ/2 | 胶合、不带保护盖片；用于线偏振方向旋转 |
| RSU 2.4 系列 | 600～2700 nm，λ/4 | 胶合、不带保护盖片；用于适当对准条件下的线/圆偏振转换 |
先按使用波段和所需偏振操作选择版本，再核对光束直径、入射角、温度变化及机械安装。不带保护盖片仍是胶合结构，不能将其视为空气间隔或无胶合器件。
| 参数 | RSU 1.2 半波 | RSU 1.4 四分之一波 |
|---|---|---|
| 名义相位延迟 | λ/2 | λ/4 |
| 延迟偏差 | ±1.3% | ±4% |
| 有效轴向变化 | ±2° | ±1.5° |
| 典型温度系数 | <0.1 nm/K | <0.05 nm/K |
| 典型角度系数 | 1 nm/deg² | 0.5 nm/deg² |
| 晶片连接与盖片 | 胶合，带保护盖片 | 胶合，带保护盖片 |
| 参数 | RSU 2.2 半波 | RSU 2.4 四分之一波 |
|---|---|---|
| 名义相位延迟 | λ/2 | λ/4 |
| 延迟偏差 | ±0.04% | ±0.25% |
| 有效轴向变化 | ±0.2° | ±0.1° |
| 典型温度系数 | <0.02 nm/K | <0.04 nm/K |
| 典型角度系数 | 3 nm/deg² | 2 nm/deg² |
| 晶片连接与盖片 | 胶合，不带保护盖片 | 胶合，不带保护盖片 |
上述延迟偏差、轴向变化和温度/角度系数分别对应所列版本，不能把不同版本的数值组合成一个型号的性能。温度与角度系数描述光程差的变化，单位不是相位角；典型系数也不等同于工作温度范围或允许入射角。
| 参数 | 原厂规格 | 含义与使用条件 |
|---|---|---|
| 双折射材料 | 石英与 MgF₂ | 三组消色差双晶片组合；石英为双折射晶体，不是熔融石英 |
| 波前畸变 | <λ/10 | 与相位延迟精度是不同指标 |
| 棱镜偏转 | <1′ | 角分；不同于有效光轴方向的光谱变化 |
| 镜框标记 | 快轴方向 | 波段内有效轴向变化仍需结合相应曲线考虑 |
| 光程差制造公差 | ±3 nm | 独立于表中光谱延迟偏差，不将两者视为同一误差指标 |
| 反射率 | <2.5% | 不据此推算整片器件透过率或吸收率 |
| 外表面镀膜 | MgF₂ 单层增透膜 | 标准胶合装配；不是无胶合高功率结构声明 |
偏离正入射时，光程差会随倾斜方向和角度变化。原厂注明本系列的倾斜响应分布相对常见波片旋转了 45°，因此不能直接套用普通零级波片的快慢轴倾斜补偿方向。

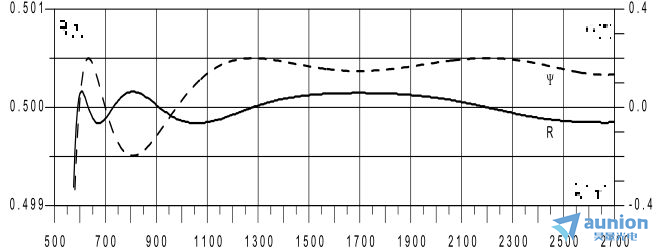

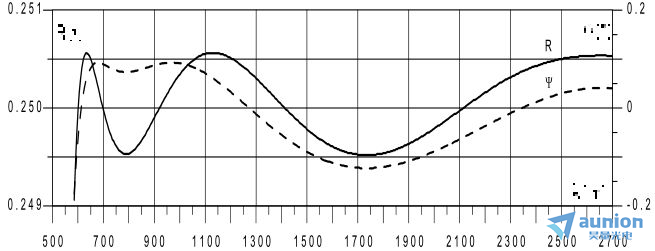

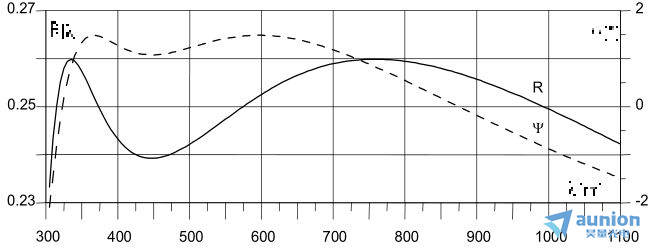

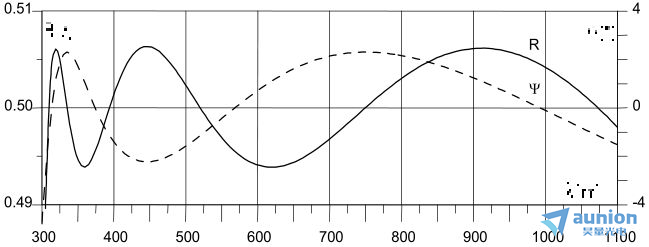

四组原厂曲线的横轴均为波长 λ（nm），实线 R 对应左轴、表示以波长为单位的延迟量，虚线 Ψ 对应右轴、表示有效轴向的角度变化（°）。曲线用于展示各版本的光谱特性，不代表每件产品的出厂实测报告；请按所选设计波段读取。
| 标准规格尺寸 | 有效孔径 | 镜框外径 / 长度 |
|---|---|---|
| 10 mm | 9.5 mm | 25 mm / 10 mm |
| 15 mm | 14.5 mm | 25 mm / 10 mm |
| 20 mm | 19.5 mm | 30 mm / 15 mm |
| 25 mm | 24.5 mm | 40 mm / 15 mm |
规格尺寸、有效孔径和镜框外径是不同参数。例如 25 mm 规格的有效孔径为 24.5 mm，镜框外径为 40 mm，不能按“25 mm 外径波片”选择镜架。
| 波段与类型 | 原厂型号 |
|---|---|
| 310～1100 nm，λ/2 | RSU 1.2.10、RSU 1.2.15、RSU 1.2.20、RSU 1.2.25 |
| 310～1100 nm，λ/4 | RSU 1.4.10、RSU 1.4.15、RSU 1.4.20 |
| 600～2700 nm，λ/2 | RSU 2.2.10、RSU 2.2.15、RSU 2.2.20、RSU 2.2.25 |
| 600～2700 nm，λ/4 | RSU 2.4.10、RSU 2.4.15、RSU 2.4.20、RSU 2.4.25 |
型号末段对应规格尺寸；订购时仍需分别提供所需有效孔径和镜架接口。310～1100 nm 四分之一波版本如需 25 mm 规格，可提供需求获取对应订货信息。
| 需求 | 配置方式 | 边界说明 |
|---|---|---|
| 30 mm 镜框安装到 25 mm 接口 | MRA 30.25 环形镜框转接件 | 另行选配；转接件有效孔径 23 mm |
| 40 mm 镜框安装到 25 mm 接口 | MRA 40.25 环形镜框转接件 | 另行选配；转接件有效孔径 24 mm，需同时核对整套光路孔径 |
| SM1 或 SM2 螺纹连接 | 按需求提供 | 非标准件默认螺纹接口 |
| 其他尺寸、波段或不装框形式 | 按需求评估 | 原厂列出其他尺寸可至 100 mm，不能等同于 100 mm 有效孔径或现货型号 |
宽波段线偏振旋转：选择 λ/2 版本，在对应设计波段内调整线偏振方向；转角与目标波长处的有效光轴有关。
线偏振与圆偏振转换：选择 λ/4 版本并设置合适的入射偏振与有效光轴夹角。实际输出偏振态由延迟误差、轴向和入射偏振共同决定。
多波长偏振光路：当使用多个波长或较宽光谱时，依据覆盖范围选择 RSU 1 或 RSU 2，并使用相应曲线评估偏振状态随波长的变化。
偏振光学系统集成：根据光束直径、镜架和旋转安装方式选择尺寸及转接件，同时控制温度变化和离轴入射对光程差的影响。
标准目录给出两种独立设计：310～1100 nm 和 600～2700 nm。每片器件对应一个波段及一种名义延迟量，不能把两段范围拼成单片的连续工作范围。
名义值分别为 λ/2 和 λ/4，但该系列组合结构下的光谱残余误差、轴向变化和温度/角度系数并不按同一个比例缩放。应使用所选版本的参数与曲线。
不是。标记提供安装方向参考，有效主轴随波长存在一定变化，需结合对应 Ψ 曲线及实际波长对准。对宽谱偏振态要求较严时，应同时核对延迟量和轴向变化。
不带盖片的 RSU 2 仍采用胶合结构，不能据此判断高功率适用性。应提供波长、功率或脉冲能量、脉宽、重复频率及光斑尺寸，由原厂确认对应配置的适用条件。
