非球面镜 | 低数值孔径(N-BK7)

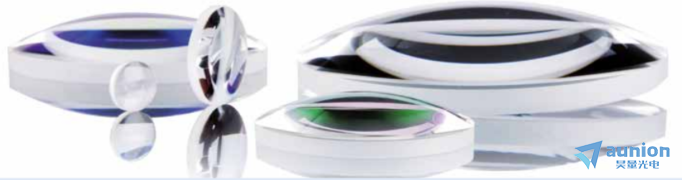

N-BK7材料的低数值孔径的非球面透镜


低数值孔径非球面镜 - 产品简介:

非球面镜的形状经过优化,具有出色的成像特性。主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样,与基于球面透镜的同类系统相 比,其结构设计更加紧凑、功能更强大。


德国Asphericon公司的StockOptics产品(库存标准产品)种类繁多,有包含精密抛光的非球面透镜、非球面柱面镜和锥透镜的丰富产品组合任您挑选。Asphericon特别推出的非球面镜、锥透镜、非球面柱面镜和已安装光学器件——得益于asphericon在高精度非球面镜制造领域的技术领跑者地位。质量优异、交付快速,可带来诸多受益。除此之外,Asphericon也可根据客户要求提供定制型非球面透镜。


精密抛光非球面镜可实现更优的光束能量分布。特别适合您要求苛刻的激光应用。 也可提供已安装透镜。


低数值孔径非球面镜 - 主要优点:

  • RMSi ≤ 0.5 µm的出色表面形状偏差

  • 焦距(f/d 2.0)

  • 可提供3种标准镀膜(可根据要求定制镀膜)

  • 激光损伤阈值:12 J/cm²,100 Hz,6 ns,532 nm

  • 现货供应

  • 符合RoHS标准


低数值孔径非球面镜 - 产品特性:

表面形状偏差(RMSi)[ µm ]≤0.5
EFL容差[ % ]≤0.1
面缺陷[ 伤痕-亮点 ]60-40
直径容差[ mm ]+0/-0.05
中心厚度容差[ mm ]±0.05
通光孔径[ % ]≥90
AR膜
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°



          说明:

          1、对于ALL75-60、ALL75-150、ALL100-100、ALL100-200透镜,请考虑max值0.75。

               RMSi对应于ISO 10110-5(表面形状容差)。

          2、对于ALL50-100、ALL100-200透镜,请考虑中心厚度容差±0.1。对于ALL75-60、

               ALL100-100透镜,请考虑中心厚度容差±0.15。

          3、可根据要求提供定制镀膜。

          4 、保护玻璃厚度为250 µm时的计算结果。








StockOptics - 库存标准产品

产品代码ØEFLNAf/dWD材料

[ mm ][ mm ]

[ mm ]
ALL12-25-P12.5250.232.022.4N-BK7
ALL25-50-P25500.232.046.0N-BK7
ALL50-100-P501000.242.093.4N-BK7
ALL75-60-P75600.620.836.5N-BK7
ALL75-150-P751500.232.0140.1N-BK7
ALL100-100-P1001000.481.076.2N-BK7
ALL100-200-P1002000.232.0187.4N-BK7


生产能力:

StockOptics - 库存标准产品
定制非球面镜
规格低数值孔径规格标准 - 质量精度 - 质量高端精加工金刚石 - 车削
直径
12.5 - 100mm直径8 - 300mm4 - 250mm6 - 300mm1 - 420mm
直径容差+0/-0.05mm直径容差± 0.10 mm
NA0.23 - 0.61中心厚度2 - 60mm2 - 60mm<60mm0.5mm 起
f/d0.8 - 2.0中心厚度容差± 0.10 mm± 0.05 mm± 0.05 mm
波长780nmRMSi0.75 - 0.3µm0.09µm< 0.015µm0.02 µm
RMSi≤ 0.5µm表面缺陷60 - 4040 - 20对于Ø 2″,10–5;对于Ø >2″,20–10
EFL容差≤ 0.1%表面粗糙度3nm15nm0.5nm1nm
表面缺陷60 - 40全表面干涉测量可选可选保证保证
中心厚度容差± 0.05mm镀膜客户特定
通光孔径≥ 90%
镀膜
3种标准镀膜


主要应用:


生命科学激光加工
  • 具有高成像品质的光学器件

  • 光束调谐/光束成形可优化照明(例如,在荧光显微镜检术中)

  • 用于分离波长的高精度抗反射、介电和滤光膜

  • 衍射受限光学系统

  • 紧凑型设计,具有非常高的成像效果

  • 光学器件、反射镜和强大的系统,可用于高激光功率

  • 精密光学表面的高端精加工

  • 高精度高斯-平顶转换光束整形

  • 可提供所需光谱特性的镀膜,改善高能激光器的耐久性

  • 耐受严苛环境的光学器件/镀膜

工业与机械工程成像与显示
  • 具有非常低的粗糙度值的透镜,高质量的聚焦光线并尽量减少散射

  • 具有高反射率和优异的长期稳定性的反射镜和反光镜

  • 耐热镀膜

  • 高性能自由曲面系统,具有小型化设计和优异的图像品质

  • 具有优异的成像特性的紫外、可见光、红外光学器件

  • 高端非球面镜,可提供优异的成像品质和高分辨率图像

  • 客户特定的反射镜

  • 紧凑型自由曲面镜,用于尺寸缩小的图像处理系统

  • 防反射膜或特定于波长的滤光膜

  • 高端精加工,以获得非常小的粗糙度值、更好的成像和入射光线聚焦效果

汽车与航天工业安全保障解决方案
  • 具有优异的成像效果的耐高温、耐用光学器件

  • 高端精加工,粗糙度非常低

  • 可提供优异的图像、高清晰的视野且眩光很小的非常高品质的反射镜

  • 自由曲面系统,可有效传输辐射并缩小产品尺寸

  • 适用于复杂LIDAR解决方案的光学组件

  • 紧凑高效的光学设计

  • 尽可能地减少完整系统的尺寸和重量的光学设计

  • 光学器件坚固、耐用,可抵抗严苛环境(如,高温差异、 湿度或污染)

  • Max. 5.1 μm的超硬溅射镀膜

  • (抗反射)镀膜,提高光学元件质量

  • 透射红外线的红外光学器件

  • 高精度热成像相机用光学器件
