Q8iv 8 通道超精密光子集成电路驱动模块
Q8iv 是面向光子集成电路(PIC)的 8 通道超精密驱动模块,卡片式结构,插入背板即组成多通道系统。每通道可经软件独立配置为电压输出、电流输出、接地或电压/电流检测,一台设备同时承担偏置供给与状态回读。
输出为 16 位精度:电压 0–12 V、步进 ±180 µV;电流 0–24 mA、步进 ±370 nA。回读为 18 位:电压精度 50 µV、电流精度 740 nA,适合需要长期盯住微小偏置漂移的芯片实验。
每通道内置 1.6 Ω 分流电阻,采用串联取样:驱动与测量共用一条通路,电压与电流可同时读出,无需外接取样电阻,也避免了外接电阻带来的额外压降与温漂。
供电单电源 12–30 V,单通道输出功率 288 mW。逐通道提供可编程过压、可编程过流、反接、短路与静电保护,保护动作响应 50 ms;误操作时先切断输出,不把故障传导到被测芯片。
扩展路径:单卡 8 通道,BP12 背板 12 槽由一条屏蔽线引出 96 通道 + 4 根专用地线,CABCHN 可将两台背板串成一条链;配 INT 系列转接板(interposer),用 40 或 50 路 FFC 直连芯片。

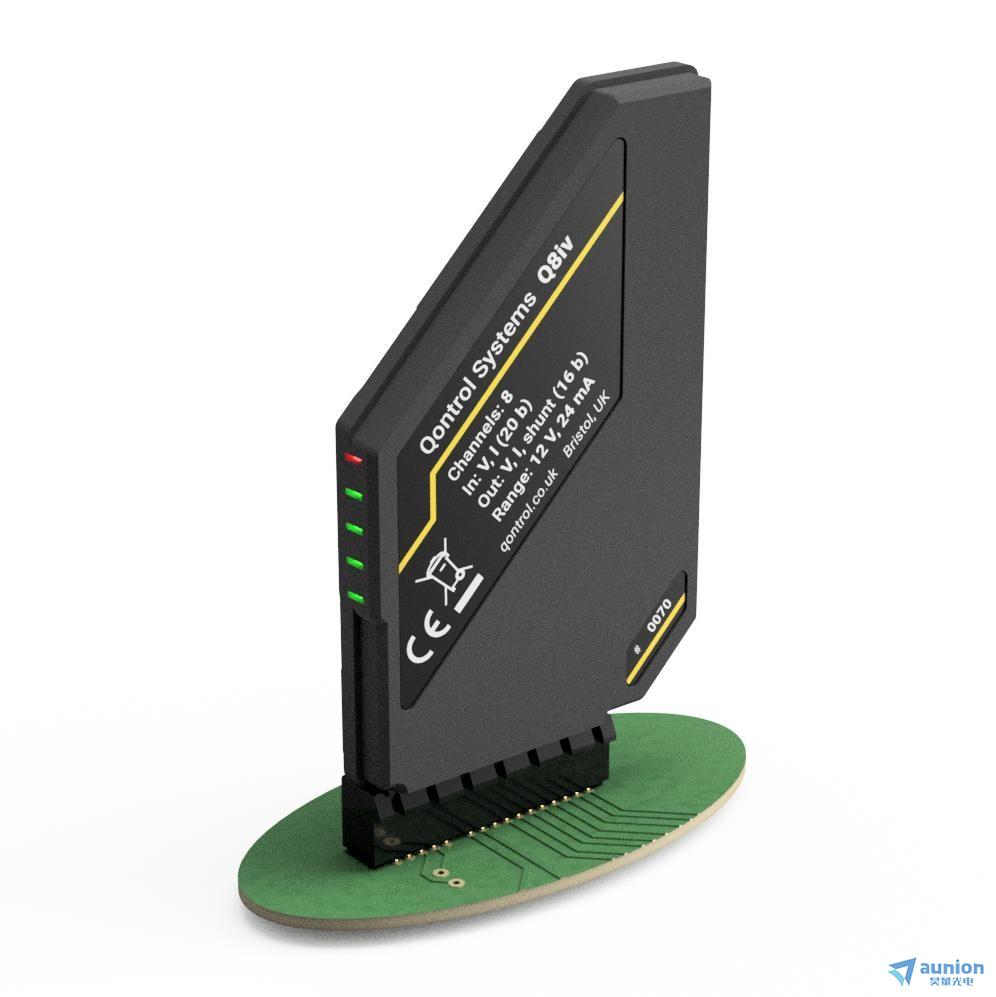

Q8iv 驱动模块:8 通道、12 V / 24 mA 量程,卡片式结构经卡缘连接器接入背板
Q8iv 产品特点
8 通道逐路可配 每通道独立设为电压输出、电流输出、接地、电压检测或电流检测,同一张卡可混用。
16 位输出、18 位回读 电压步进 ±180 µV、电流步进 ±370 nA;回读精度 50 µV / 740 nA。
内置分流取样 1.6 Ω 分流电阻串在输出通路里,电压电流同点读出,不外接取样电阻。
硬件限幅 输出限定 12 V / 24 mA,超出范围由硬件截断,不依赖软件轮询。
五重电气保护 可编程过压、可编程过流、反接、短路与静电保护,动作响应 50 ms。
64 端子卡缘连接器 带防呆缺口,插反不导通;无插针,反复插拔不会弯针。
卡片式扩展 12 槽背板单缆引出 96 通道 + 4 根专用地线,CABCHN 可将两台背板串成一路链。
接口开放 Python API、LabVIEW 驱动、图形界面,串口协议公开,可自行用其他语言接管。
通道功能与输出电路

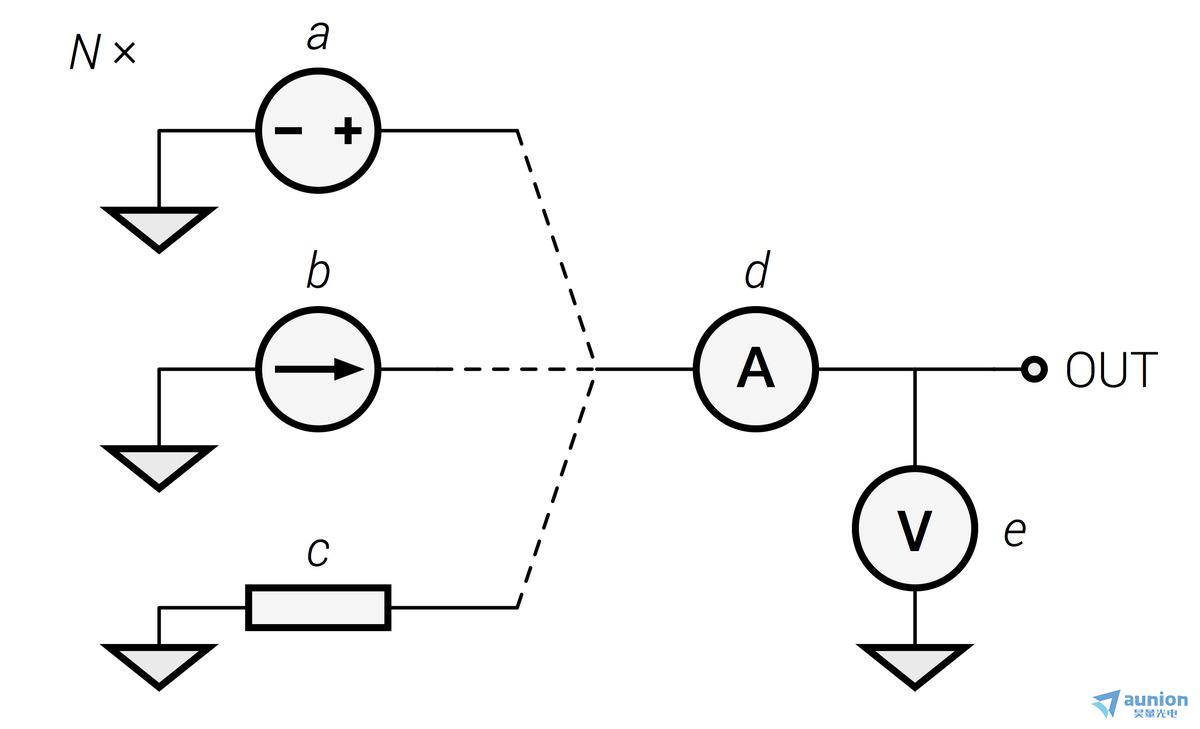

单通道等效电路:N 路并联,每路含电压源 a、电流源 b、分流电阻 c 与电流表 d、电压表 e
a 电压源 0–12 V,步进 ±180 µV,@ +15 mA。
b 电流源 0–24 mA,步进 ±370 nA,@ 15 V。
c 分流电阻 1.6 Ω(上限值),串联在输出回路。
d 电流表 量程 –24…+24 mA,精度 ±740 nA。
e 电压表 量程 0–12 V,精度 ±50 µV。
四种用法 接电压源驱动=恒压;接电流源驱动=恒流;接地下地=零电位参考;只接测量端=纯监测。
选型对比
项目 | Q8iv | Q8a | Q8b |
通道数 | 8 | 8 | 8 |
控制方式 | 电压或电流,逐通道配置 | 电压与电流可同时设定 | 仅电压输出 |
电压范围 | 0–12 V | 0–12 V | 0–12 V |
电流范围 | 0–24 mA | 0–100 mA | 源 50 mA / 灌 500 mA |
单通道输出功率 | 288 mW | 1200 mW | — |
输出分辨率 | 16 位:180 µV / 370 nA | DAC:180 µV / 1.5 µA | 16 位:180 µV |
回读精度 | 18 位:50 µV / 740 nA | ADC:1.4 µV / 30 nA | 12 位:50 µV / 49 µA |
硬件保护 | 50 ms 过压/过流 | 50 µs 过压/过流 | 可编程过压/过流 |
温度监测 | 不支持 | 支持 | 不支持 |
适用方向 | 低电流精密偏置 | 大电流、大功率驱动 | 经济型电压输出 |
要 nA 级电流分辨率 选 Q8iv:电流步进 ±370 nA,比 Q8a 的 1.5 µA 细约 4 倍。
要 100 mA 或 1 W 级功率 选 Q8a:单通道 1200 mW,且能在同一通道同时设定电压与电流。
只需电压偏置 选 Q8b:8 路 0–12 V 电压输出,带电流检测。
三款同架 Q8iv、Q8a、Q8b 共用背板与线缆体系,同一机架上可混插。
技术参数指标
参数 | 数值 / 说明 |
输出与量程 | |
通道数 | 8(单卡),软件定义每通道功能 |
通道功能 | 电压输出、电流输出、接地、电压检测、电流检测 |
输出电压 | 0–12 V,步进 ±180 µV(@ +15 mA) |
输出电流 | 0–24 mA,步进 ±370 nA(@ 15 V) |
单通道输出功率 | 288 mW |
输出位深 | 16 位 |
测量与取样 | |
回读位深 | 18 位 |
电压读取精度 | 50 µV(0–12 V) |
电流读取精度 | 740 nA(–24…+24 mA) |
分流电阻 | 1.6 Ω(上限值),内置串联取样 |
供电与保护 | |
供电输入 | 12–30 V DC 单电源 |
电气保护 | 可编程过压、可编程过流、反接、短路、静电放电 |
保护响应 | 50 ms |
接口与软件 | |
模块连接器 | 64 端子卡缘,带防呆缺口 |
系统接口 | 背板提供 USB、模拟输入电源、数字输入电源(可选)、菊花链 |
软件 | Python API(任意现代操作系统)、LabVIEW 驱动、图形界面;串口协议公开 |
尺寸与重量原厂未公布,机箱尺寸以实物或随货图纸为准。
系统组成与扩展

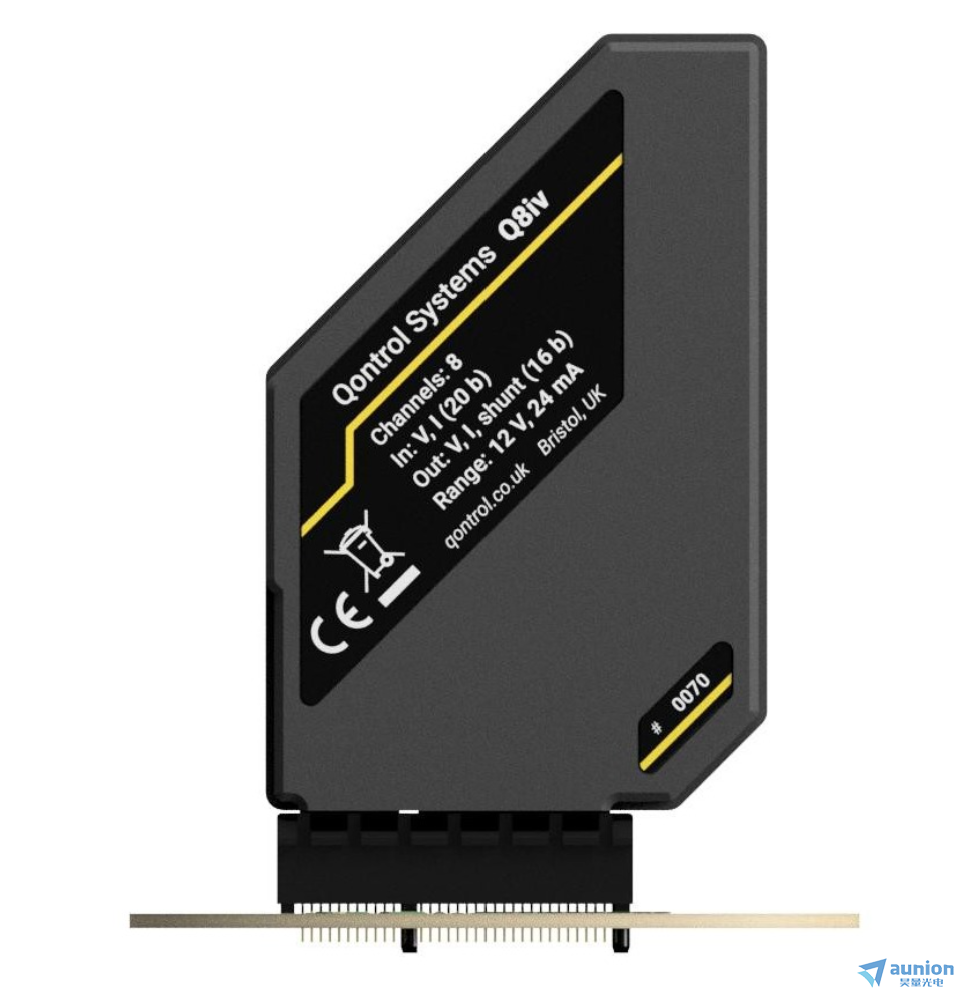

Q8iv 正面:64 端子卡缘连接器,带防呆缺口,插反不导通
部件 | 型号 | 容量与作用 |
驱动模块 | Q8iv | 8 通道,即插即用,可混插 |
12 槽背板 | BP12 | 12 卡=96 通道 + 4 根专用地线,屏蔽连接器单缆引出 |
8 槽背板 | BP8 | 8 卡=64 通道,适合台面小系统 |
转接板 | INT12FFC2 / INT12FFC / INT8GGB / INT8FFC | 带跳线面板,按 40 路 / 50 路 FFC 或 26 路 IDC 接口选型 |
屏蔽线缆 | CAB12 / CAB8 | 背板与转接板之间的屏蔽连接 |
级联线 | CABCHN | 接两台背板的 CHN 输入与输出,串成一条通道链 |
电源 | PS24 / PS15 | 背板模拟输入电源 |
空白挡板 | BLANK8 | 占用空槽并补充地线 |
背板不必买 原厂用标准连接器并公开引脚定义,可自行设计背板;买原厂背板的好处是接口与线缆已经配套验证过。
转接板可自备 转接板的作用是把背板引出线按被测芯片的引脚重排,并提供机械锚点;熟悉接线方式时可自行实现。
老模块可沿用 Q8iv 与 Q8(硬件 rev 7 起)同为 64 端子卡缘;rev 0x06 及更早的 48 pin 插针模块经转接件仍可插在 BP12 上。
应用场景
硅光与氮化硅热光调制器 加热器偏置与相位调谐,恒流驱动可抑制温度引起的阻值变化。
微环谐振器波长锁定 读回电流与电压判断工作点漂移,配合上位机闭环微调偏置。
片上激光器与光放大器 恒流驱动并实时读取管压,用于判断老化与结温变化。
光量子与原子物理实验 多路电压/电流偏置集中控制,通道功能逐路配置,减少机架上不同电源的堆叠。
光子芯片封装级与晶圆级测试 12 槽背板单缆引出 96 通道,探针台一侧只需一条屏蔽线。
光开关与可编程光子电路 按通道分别给出不同偏置,软件切换工作状态。
可搭配电光调制器、光子集成电路控制器、探针台与光电测试系统使用。
问答小贴士
Q8iv、Q8a、Q8b 怎么选?
看电流量级与精度:<24 mA 且要 nA 级步进选 Q8iv;需要 100 mA 或 1 W 级、且要电压电流同时设定选 Q8a;只做电压偏置选 Q8b。
一定要配背板与转接板吗?
不是必须。原厂用标准连接器并公开引脚定义,可自行设计背板;转接板也可自备,或用原厂 INT 系列按被测芯片的 FFC 规格选型。
电压与电流能同时输出吗?
Q8iv 每通道配置为电压源或电流源之一,但电压与电流可同时读取;需要在同一通道同时设定电压与电流时,选 Q8a。
支持哪些软件与系统?
Python API 可用于任意现代操作系统,另有 LabVIEW 驱动与图形界面;串口协议公开,可用其他语言自行编写上位机。
