程控多通道电压源（模块版）
可以实现电源的角度调节，多通道电源触屏使用更人性化。标准电源可实现64路电压输出,支持同时配置输出多个通道的电压,每个通道MAX大输出电压可达14V,MAX输出电流25mA,且输出电压精度范围能做到1mV。
自带轮询和回读功能，可以根据需求自由选择。
主要功能
1. 支持64路电压输出，MAX精度满足14bit；
2. 支持上位机软件定制开发，也可提供接口定义和Python库；
3. 自带windows触摸屏，可在触摸屏上进行电压配置操作；
4. 支持单个或多个通道在线配置电压，支持一键导入.CSV文件；
5. 支持10K次/秒状态轮询功能。
性能指标要求（25℃）
型号 | TP1-MS64-12CCR | 单位 |
路数 | 64 | 路 |
输出电压范围 | 0~12 | V |
输出电流范围 | 0~20 | mA |
单通道输出功率 | 240 | mW |
分辨率 | 14 | Bits |
满量程误差 | ＜50 | mV（Max.） |
电压上升时间 | 30 | Us（Max.） |
电压纹波(20MHz) | ≤50 | mVp-p |
其他指标
参数 | （Min.） | 典型值（Typ.） | （Max.） |
尺寸（W*L*D）mm | 267mm*220mm*115mm | ||
工作电压 | AC_220V | ||
工作温度 | 0℃ | 45℃ | |
存储温度 | -25℃ | 75℃ | |
工作湿度 | 5% | 90% | |
输出接口 | 2*40pin IDC简牛接口 | ||
配置方式 | 触屏配置 | ||
外部接口 | USB外设接口，以太网口 |

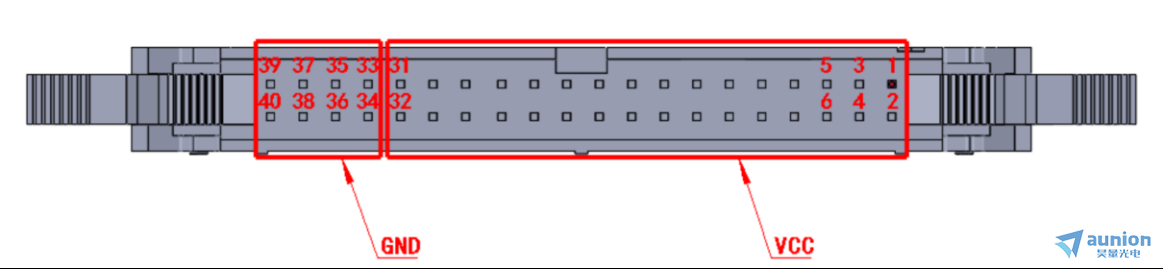

接口定义
备注：以简牛面板上▲定义为管脚1。
