低波数拉曼滤光片(Bragg Notch Filter)

  • 低波数拉曼滤光片(Bragg Notch Filter)
窄带滤光片-可实现pm数量级的滤波能力!

所属类别:光学器件 » 滤波片

所属品牌:美国OptiGrate公司

产品负责人:

姓名:步工(Bland)

电话:186 2112 8645(微信同号)

邮箱:yuanshou-bu@auniontech.com

                          窄带滤光片(BPF)

                           ---实现pm数量级的光谱滤波


BPF(BragGrate™ Bandpass filter)是一种在光敏硅酸盐玻璃体中刻录的反射体布拉格光栅(RBG),该滤光片利用靠近红外光谱区可见光50pm窄带宽光谱来消除激光光谱噪声。在拉曼光谱学应用中,该带通滤光片结合配套 BragGrate™ Notch 滤光片可使激光拉曼位移测量下降5cm-1。BragGrate™的滤光片有极出色的环境稳定性,能够承受大功率光学辐射


窄带滤光片-BPF可以实现pm数量级的光谱滤波,且物理特性良好,温漂系数仅为~10pm/℃,是一款性能优良的滤光片,尤其受到量子光学激光雷达等领域客户的青睐。

利用BragGrate™带通滤光片小于 7 cm-1的带宽滤除785 nm激光二极管放大自发辐射(ASE)


规格
衍射效率(DE):>90%
光谱带宽:50pm 至 0.5nm
工作范围内的λ:350-2700nm
光栅厚度:0.5-15mm
孔径:1-10mm2
偏转角度:5-90度


标准参数
中心波长:405, 488, 514, 532, 633, 785, 1064nm(其他波长:852nm,1550nm等

光谱带宽:<7 cm-1
衍射效率:>90%
侧向尺寸:5×5mm2
偏转角度:20度


BPF特点:
优点与特色
光谱选择性很高
环境稳定性出色,使用期间不会有退化现象
高功率工作超过1kW
平均高功率工作超过20W
高能量工作高达5J/cm2
无偏振依赖性
接近衍射极限的光束质量


应用
对激光光束进行光谱过滤和噪声清除
拉曼激光二极管光源的ASE滤光片
光谱探测
高分辨率光谱学可调谐滤光片

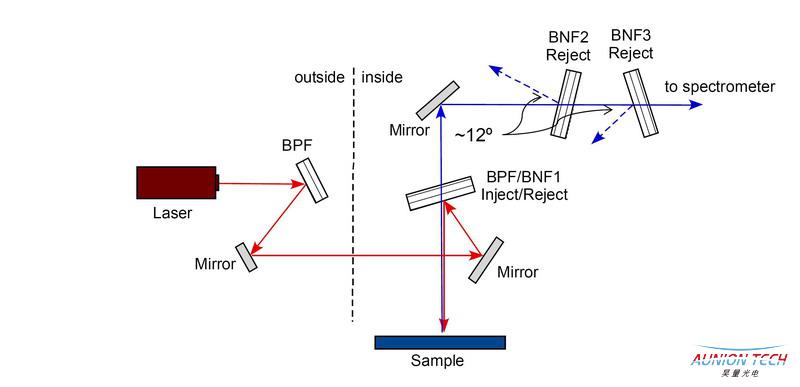

窄带滤光片(BPF)在低波数拉曼测量(<10cm-1)应用示意图




低波数陷波滤波片(low wave number Notch Filter)的实验文章

http://www.auniontech.com/n/document/v_paper_of_low_wavenumber_notch_filter.html



相关新闻

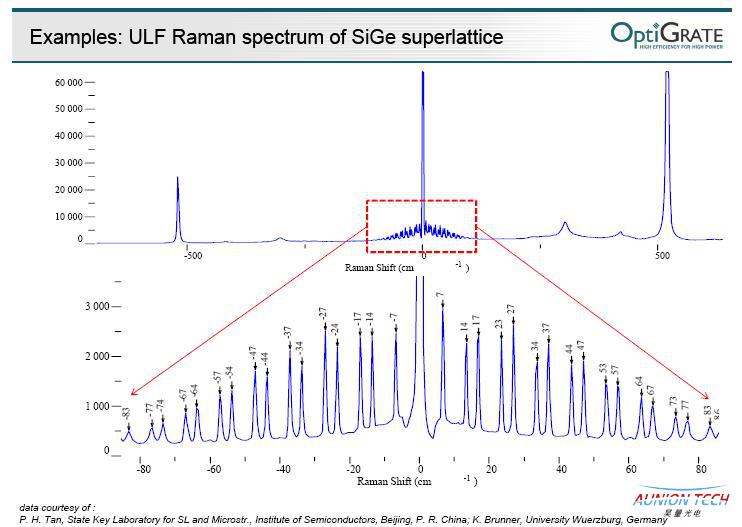

使用低波数体布拉格光栅测量多层石墨烯低波数拉曼信息



相关文献:http://www.auniontech.com/n/document/v_Paper_of_OptiGrate.html

http://www.auniontech.com/n/document/v_1324536687.html
