14GHz/20GHz/26.5GHz/43.5GHz专业型矢量网络分析仪

  • 14GHz/20GHz/26.5GHz/43.5GHz专业型矢量网络分析仪
覆盖100kHz~43.5GHz,动态范围130dB,军工级精度,助力5G/6G通信研发。

所属类别:微波 | 太赫兹 产品 » 网络分析仪

所属品牌:昊量光电

产品负责人:

姓名:姚工(Jerry)

电话:131 6706 1175(微信同号)

邮箱:yuechen-yao@auniontech.com


14GHz/20GHz/26.5GHz/43.5GHz专业型矢量网络分析仪


一.产品概述

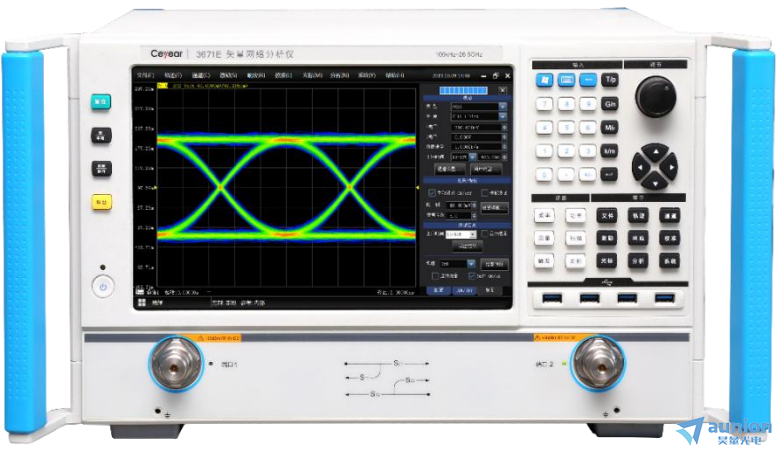

    3671 系列矢量网络分析仪产品包括 3671C(100kHz~14GHz)、3671D(100kHz~20GHz)、3671E (100kHz~26.5GHz)、3671G(10MHz~43.5GHz)。3671 系列矢量网络分析仪提供频响、单端口、 响应隔离、增强型响应、全双端口、电校准等多种校准方式,内设对数幅度、线性幅度、驻波、相位、群 时延、Smith 圆图、极坐标等多种显示格式,外配 USB、LAN、GPIB、VGA、HDMI 等多种标准接口,能 精确测量微波网络的幅频特性、相频特性和群时延特性。3671 系列矢量网络分析仪保留了高端产品的特征, 包括性能指标、仪器外观、显示效果、软件界面方面,同时控制仪器的体积、重量、风噪,为用户营造良 好的使用体验。该产品可广泛应用于电子、通信、微波等领域,是工业和高校研发、批产过程中常备测试 设备。


二.产品特点



  •      更宽的频率覆盖,起始频率低至 100kHz

  •  更多可选中频带宽,极限中频带宽高达 30MHz

  •  其校准技术,简洁的向导校准,丰富的校准类型,兼容多种校准件

  •  具有对数/线性幅度、驻波比、群时延、Smith 圆图、极坐标等多种显示格式

  •  中/英文操作界面,12.1 英寸 1280*800 高分辨率多点触控显示屏

  •  录制/运行,一键式操作简化测量设置步骤,提高工作效率

  •  时域选件增加 TDR 阻抗测量、眼图分析功能,直观易用

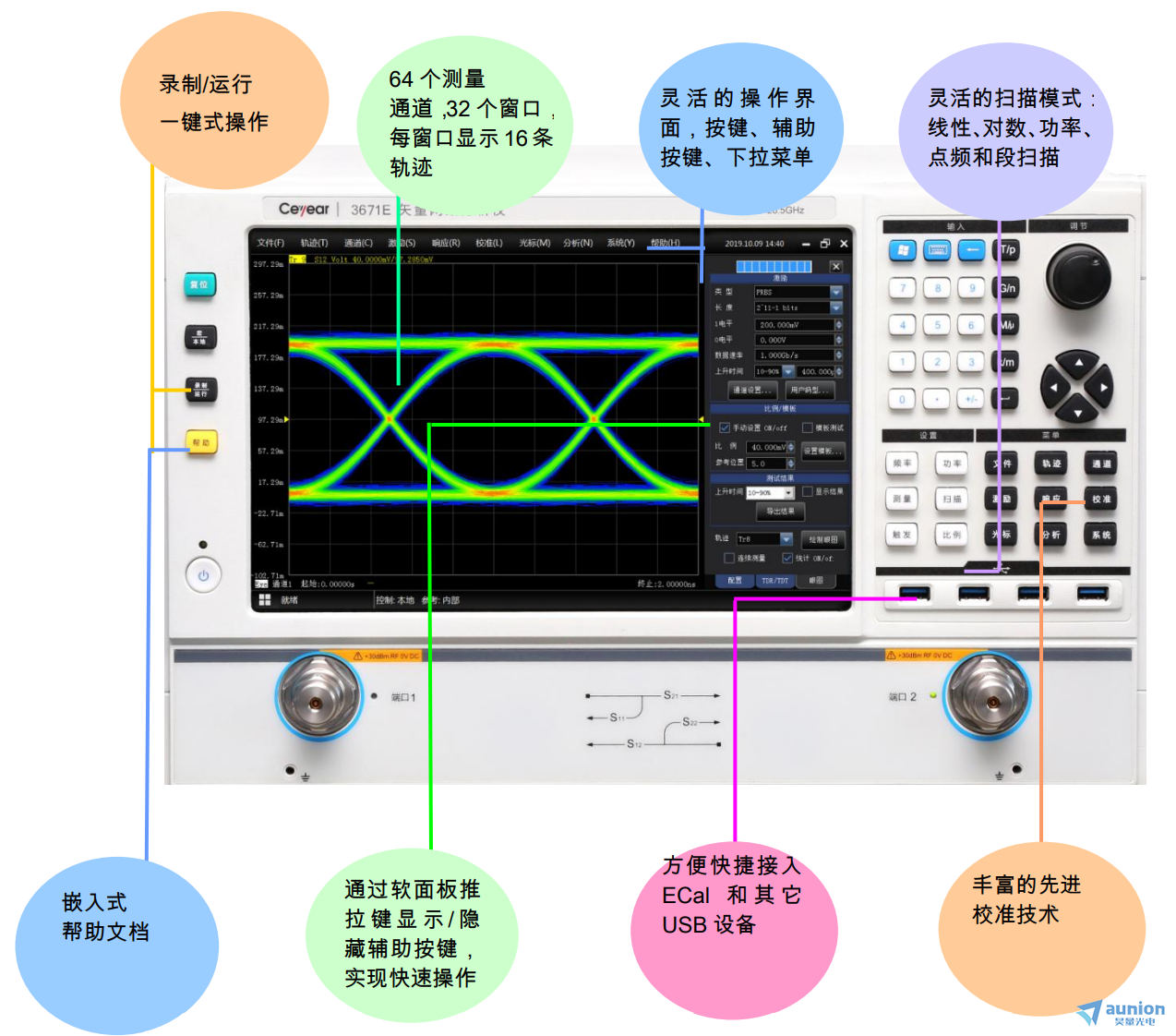

1.人性化用户界面简洁直观,便于操作,提高测试效率



2.时域分析选件(TDR选件)


    3671系列矢量网络分析仪便捷的近端与远端串扰测试,可同时分析时域和频域数据,用于测试多条传输线之间的相互影响的程 度。

    3671 系列矢网的时域分析选件提供基于 S 参数的虚拟眼图生成及分析功能。仿真码型输出单元用 于产生 0、1 变化的数据位,把仿真码型和被测件的时域冲激响应进行卷积,叠加后得到虚拟眼图。 根据不同的高速数字通信标准,时域分析选件可以使用预先定义好的眼图模板进行高效率 Pass/Fail 测试。

    时域分析选件可以在仿真眼图上施加抖动、噪声等干扰,通过预加重和均衡等校正算法的加入, 模拟真实环境下高速链路不同位置的仿真眼图。


3.自动夹具移除(选件)


    矢量网络分析仪的测量对象涉及到非标准接头器件,如封装微波器件、在片器件等。此类器件显著的特点是无法与矢量网络分析仪直接相连。使用夹具可以将被测件连接到矢量网络分析仪上,但同时也引 入了夹具误差。自动夹具移除功能可以进行夹具参数的提取、存储以及夹具去嵌入,以获得被测件的真实 参数,其操作简便,精度高。

    进行夹具的描述时,可以设置单端夹具及差分夹具,也可以选 择夹具的端口数等信息。进行夹具参数的提取,需要对夹具标准进 行测量。在标准描述界面,夹具标准包含三种类型:直通标准、开 路标准、短路标准。

    用自动夹具移除功能,把被测件作为一个整体,进行平衡参数提取,并进行四端口的去嵌入。测试 结果显示,传输参数能够很好的去除掉,同样近端串扰和远端串扰也得到有效去除。


三.产品参数


  • 3671C 矢量网络分析仪 100kHz~14GHz

  • 3671D 矢量网络分析仪 100kHz~20GHz

  • 3671E 矢量网络分析仪 100kHz~26.5GHz

  • 3671G 矢量网络分析仪 10MHz~43.5GHz




频率范围100kHz~14GHz (3671C) / 100kHz~20GHz(3671D) / 100kHz~26.5GHz(3671E)
频率分辨率0.1Hz
极限输出功率二端口机型四端口机型

+5dbm(100kHz~10MHz)

+15dBm(10MHz~4GHz)

+15dBm(4GHz~10GHz)

+10dBm(10GHz~14GHz)

+9dBm(14GHz~20GHz)

+6dBm(20GHz~24GHz)

+2dBm(24GHz~26.5GHz)

+3dBm(100kHz~10MHz)

+13dBm(10MHz~4GHz)

+10dBm(4GHz~10GHz)

+4dBm(10GHz~14GHz)

+3dBm(14GHz~20GHz)

-2dBm(20GHz~24GHz)

-4dBm(24GHz~26.5GHz)

输出功率下限 (典型值)-60dBm
功率扫描范围≥60dB≥55dB
系统动态范围  (10Hz 中频带宽)二端口机型四端口机型

102dB(100kHz~10MHz)

132dB(10MHz~4GHz)

133dB(4GHz~10GHz)

125dB(10GHz~14GHz)

124dB(14GHz~20GHz)

120dB(20GHz~24GHz)

115dB(24GHz~26.5GHz)

102dB(100kHz~10MHz)

132dB(10MHz~4GHz)

130dB(4GHz~10GHz)

120dB(10GHz~14GHz)

119dB(14GHz~20GHz)

115dB(20GHz~24GHz)

110dB(24GHz~26.5GHz)

中频带宽1Hz~30MHz


注:更多参数和选件升级服务请下载数据单查看。
