楔形角度测量仪 - Min. 0.0001°
--- 兼容反射和透射测量，自动评估楔形角
产品简介：

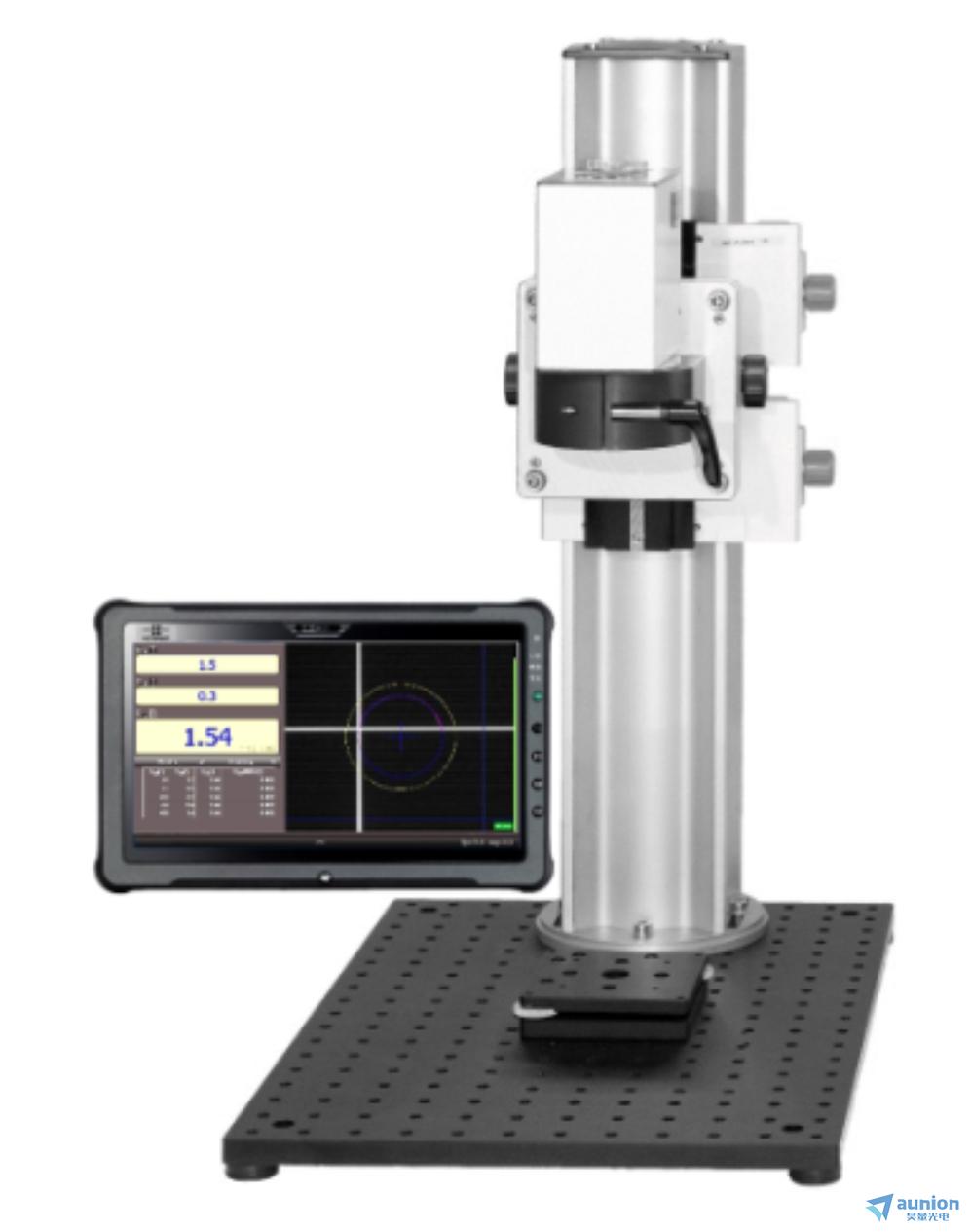

ELWIMAT-楔形角测量设备是光学生产计量中精确楔形角测量和平行度测试的理想解决方案。凭借强大的ELWISOFT软件、高分辨率亚像素评估和灵活的系统设计，该测量系统在实验室和批量生产中都能提供超高的精度和工艺可靠性。
反射和透射方面的超高精度
→从0.0001°楔形角度进行安全测量–即使公差非常小。
由于采用了两种高度专业化的测量方法（双交叉图像反射和透射），无论是大楔形角还是非常小的楔形角都能被可靠地检测和记录。亚像素评估确保了超高分辨率和可再现的精度。

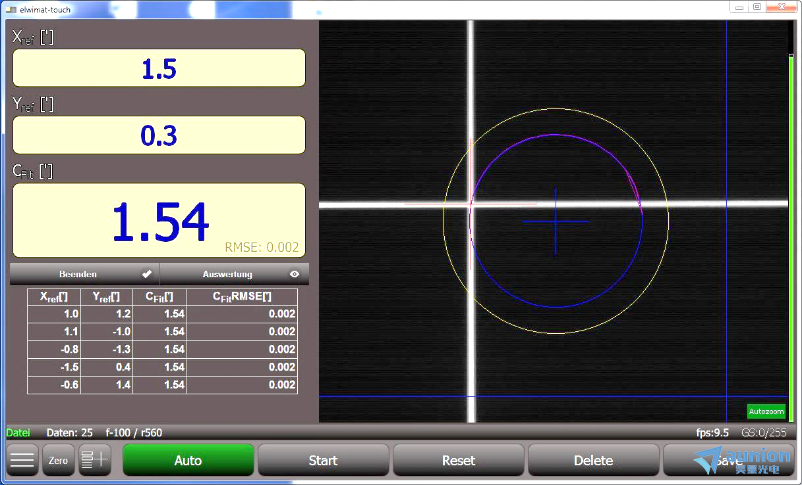

强大的ELWISOFT软件
→通过文档和映射进行智能、自动化评估。
ELWISOFT提供各种模块，用于反射和透射测量、自动楔角评估、线性化映射甚至校准程序。这可以直接在测量过程中实现完整的质量保证。
系统设计的模块化和灵活性
→可针对各种应用进行扩展-从实验室到批量生产。
根据任务的不同，系统可以通过各种附件进行扩展，如角度转换器、认证楔子、触摸模块或旋转工作台。这使得设备能够完全适应不断增长或不断变化的要求。
工业4.0就绪–包括工艺集成
→数字联网、自动化测试流程和完整的可追溯性。
凭借USB 3.0连接、自动化例程和可记录的测量系列，该系统满足现代互联制造环境的所有要求。非常适合要求高效率和透明度的生产线。
技术规格：
焦距/直径 | 50/40 mm 至 300/65 mm |
测量轴数 | 2 |
测量轴数 | 0.6° 至 4.0° |
分辨率 | 像素分辨率：1.2" 至 7.1" |
重现性R(wsec) | 0.06" 至 0.4" |
准确度/线性 | < 测量值的1%+2R |
LED波长 | 405nm 至 905nm |
清晰光圈 | 9.6mm 至 48mm |
Min. 反射直径 (R > 60 %) | 1mm 至 6mm |
Min. 反射直径 (R 4 %) | 4mm 至 24mm |
重量 | 0.7kg - 2.5kg |
机械尺寸 | Ø 40 f8: 107 x 62 x 110 mm³ |
接口 | USB 3.0 |
兼容的软件模块 | 楔形角-R（反射），楔形角-T（透射），映射，校准，居中 |
交付范围 | 自动准直传感器、传感器电缆、坚固耐用的触摸模块或迷你PC、映射文件、摄像头驱动器、可选：参考楔、旋转工作台、倾斜工作台、带立柱的垂直支架、角度转换器 |
应用：
光学元件的楔形角测量（0.0001°至6°）
柱面透镜和棱镜的半径测量
光学-机械组件的对准
在线过程监控和质量保证
自准直仪的校准测试
为什么选择ELWIMAT楔形角测量仪?
从0.0001°到高精确的楔形角度测量
反射和透射测量在一个设备中
模块化且可扩展–随您的需求而增长
智能ELWISOFT软件支持工业4.0
