Tektronix 任意波形/函数发生器AFG-31000系列
泰克 AFG31000 系列是全新智能型 AFG，它内置任意波形发生和实时波形监测功能，并拥有市场上非常大的触摸屏。全新 AFG31000 提供了高ji波形生成和编程功能，支持波形监测，拥有流行的触摸屏界面，让每个科研人员和工程师的测试变得更简单，让工作变得更轻松。
单或双通道型号
输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载
基本 (AFG) 模式:
25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形
250 MSa/s, 1GSa/s 或 2GSa/s 采样率
14 位垂直分辨率
内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形
扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)
高ji
(序列) 模式:
连续模式 (选配序列模式、已触发模式和选通模式)
每条通道上 16Mpts 任意波形内存 (128Mpts 选配)
序列模式下zui多 256 步，支持循环、跳转和等待事件
可变采样时钟 1µSa/s ~ 2GSa/s
凭借InstaView™ 技术，工程师可以实时查看被测器件 (DUT) 上的实际波形，而不需使用示波器和探头，降低了因阻抗不匹配引起的不确定度
波形序列选项可以对复杂的长波形编程，支持zui多 256 步
9 英寸容性触摸屏的操作与智能手机类似，为常用设置提供了快捷方式
内置 ArbBuilder 可以在仪器上创建和编辑任意波形，而不需要连接电脑
可以防止输出发生过压和过流，zui大限度地降低仪器损坏的潜在风险
兼容 TekBench™ 软件，在实验室中帮助学生设置、控制和分析测试结果
核心参数：
| 型号 | AFG31021 / AFG31022 | AFG31051 / AFG31052 | AFG31101 / AFG31102 | AFG31151 / AFG31152 | AFG31251 / AFG31252 |
| 正弦波 | 25MHz | 50MHz | 100MHz | 150MHz | 250MHz |
| 幅度 | 10VPP | 10VPP | 10VPP | 5VPP | 5VPP |
| 上升\下降沿（幅度 ≤5Vpp） | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 3.5 ns | ≤ 2.0 ns | ≤ 2.0 ns |
| 采样率（波形长度≤16,384） | 250MSa/s | 1GSa/s | 1GSa/s | 2GSa/s | 2GSa/s |
高ji研究
时钟和系统同步
复现真实world信号
元器件和电路表征和验证
嵌入式电路设计和测试
通用信号生成
AFG31000 系列是一个拥有全功能基本模式(AFG)和高ji(序列)模式的任意波函数发生器。在基本模式下，AFG31000 生成传统函数和任意波形。触摸屏和前面板控制功能可以简便地进行设置。基本模式可以改变频率，而不用担心波形长度和采样率。这种功能既适合表征滤波器/放大器频响的模拟设计，也适合时钟速率经常变化的数字设计。

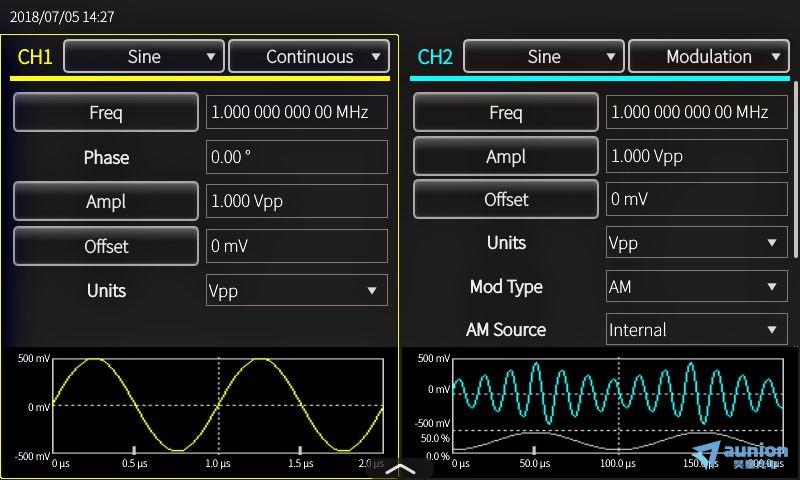

可以一目了然地查看关键设置，并使用触控、数码键盘或旋转控件简便地进行调节。
高ji模式是 AFG31000 中提供的新模式，可以生成多个复杂定时的波形。在这种模式下，您可以编写一个由 1~256 个波形组成的列表(或序列)，总波形长度可达 16Mpts/ch (128Mpts/ch 选配)，并定义这些波形的输出序列。支持重复、转到、等待、跳转和已触发事件，大容量内存可以存储许多波形或长波形。
这种功能特别适合需要顺序执行多个测试用例的应用。您不用逐个加载测试用例，而是可以把所有测试用例放到一个序列中，一次性加载这些测试用例，然后从一个测试用例无缝切换到另一个测试用例，大大提高测试效率。
大多数波形发生器默认被测器件的阻抗是 50 Ω。但是，大多数被测器件的阻抗并不是 50 Ω。这种不匹配会导致 AFG 上设置的波形与 DUT 上的实际信号不一致。

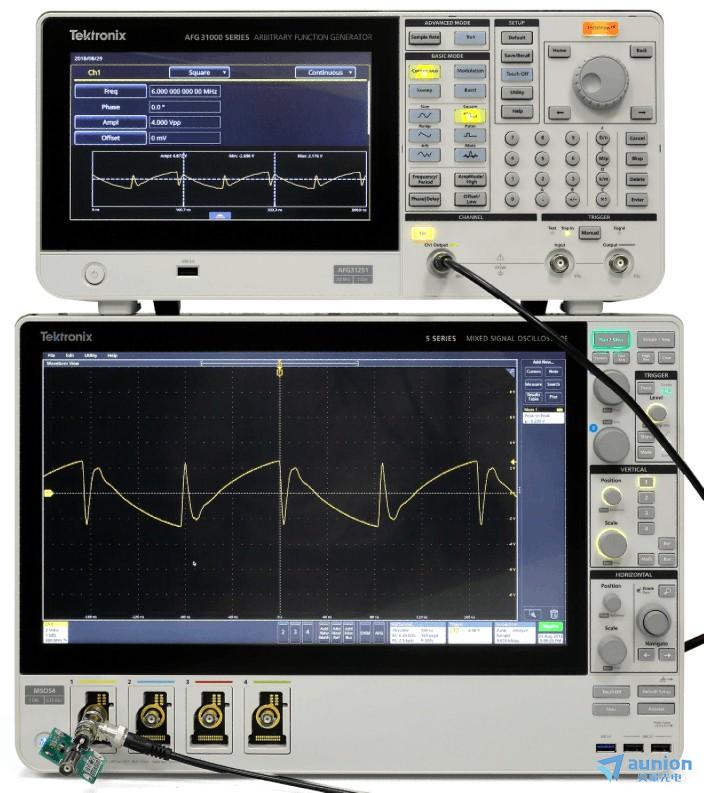

凭借InstaView ™技术，AFG31000 系列可以显示 DUT 上的实际波形，而不是 AFG 上设置的标称波形。AFG 上显示的波形会对 DUT 上的频率、幅度、波形形状和阻抗变化瞬时做出反应。InstaView 帮助大大降低了因阻抗不匹配导致的不确定度和测量风险，而不要求额外的电缆、仪器或工作。
过去，您需要一台电脑及波形编辑软件，才能创建或编辑任意波形。然后需要使用 U 盘或数据电缆连接，把波形下载到 AFG 上。这个过程耗时长，特别是在需要经常改变波形设置时。
ArbBuilder 是 AFG31000 系列上内置的一种应用，可以在发生器上直接创建和编辑任意波形。您可以使用公式编辑器工具创建任意波形，或从标准模板库中导入任意波形。由于大的容性触摸屏，您可以拖动、手指开合和放大，获得所需的细节。
您可以从 U 盘把 CSV 格式的数据文件直接加载到 ArbBuilder 中，迅速复现示波器捕获的或第三方软件创建的真实world波形。

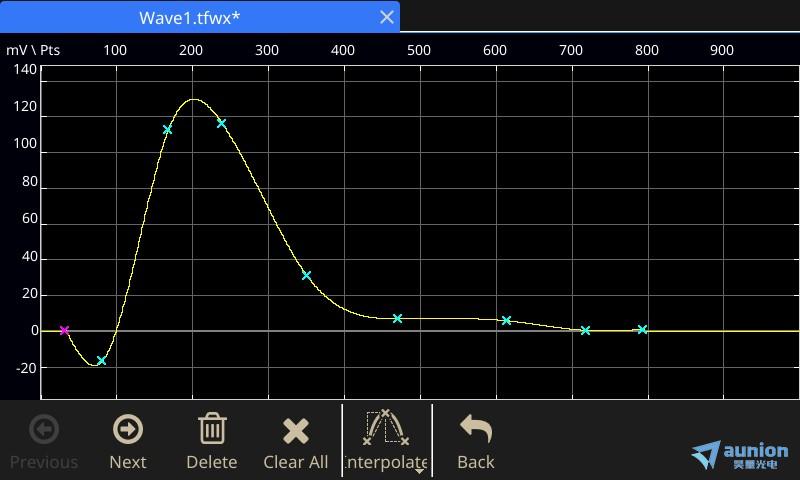

使用简便的触摸屏界面创建任意波形
AFG31000 在带宽、内存扩容和序列模式支持方面提供了升级选项。这些选项既可以在出厂时安装，也可以在购买后随时安装。这种升级能力有助于降低产品拥有成本。在您的测试要求变化时，您可以购买和安装升级软件许可，增加性能更高的功能。升级消除了用户担心的在仪器使用过程中的投资回报问题。
