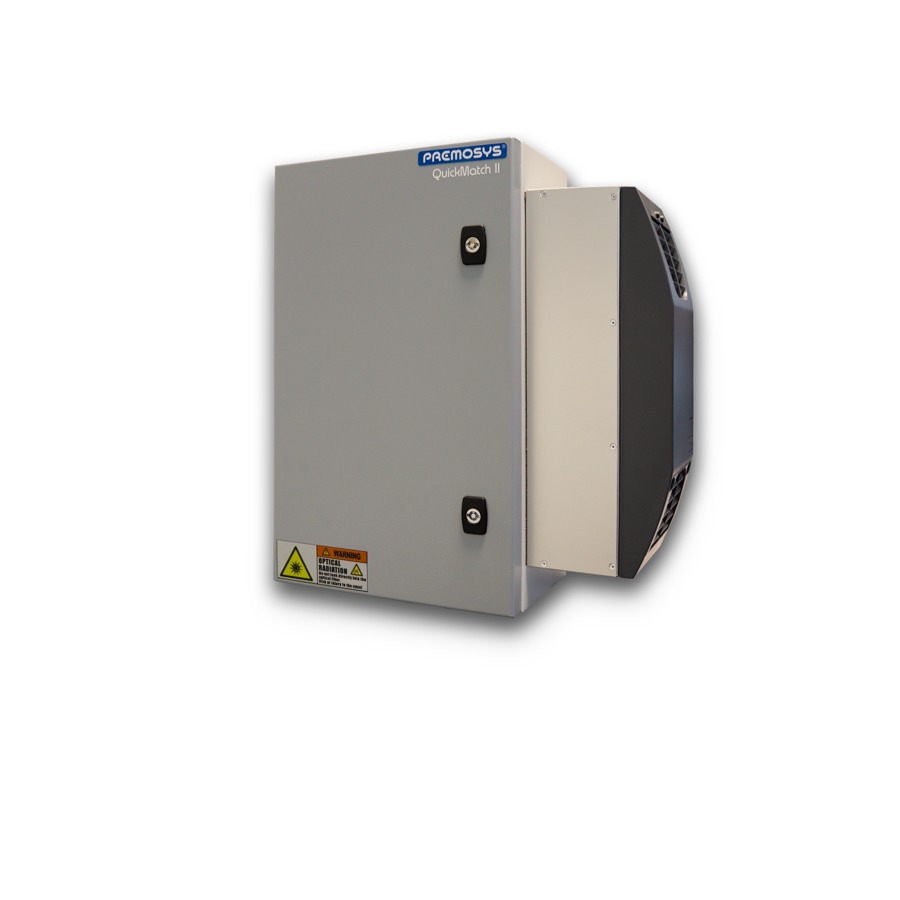

在线颜色与透射率测量系统
面向塑料熔体与再生料挤出过程的在线测色及透射特性监测系统
在线颜色与透射率测量系统是一款面向塑料加工、再生料挤出与在线质量控制的光学测量系统，适用于液态或熔融塑料的颜色与透射特性检测。系统通过光纤与现场测量对象耦合，将材料的颜色变化转化为可分析的数据，为生产过程监控、材料批次对比和颜色一致性管理提供依据。
本系统覆盖 380–780 nm 可见光范围，支持 CIE 1976 L*a*b*、XYZ 三刺激值及黄度指数输出。对于关注再生塑料颜色波动、黄度变化和透射特性的用户，可结合具体工况配置测量光路，并通过以太网与上位机进行数据通信。
在塑料挤出和再生料加工过程中，颜色数据可用于观察不同批次材料及工艺条件下的变化。本系统提供 L*a*b* 色度值和 XYZ 三刺激值，便于用户建立材料颜色基准，并在上位机中开展趋势分析与批次比较。色差判定方式、容差及数据处理功能应按项目软件配置确认。
本系统支持反射、透射测量几何，可结合现场光路进行透射率及透射特性检测。对于塑料和再生料，透射数据与颜色数据相结合，有助于观察材料光学表现的变化；测量结果同时受材料、光程、探头和现场条件影响，需在确定的测量条件下进行比较。
本系统支持 YI E313 与 YI D1925 黄度指数，可用于材料黄度变化监测。黄度数据反映光学测量结果，具体变化原因需要结合材料配方、温度、加工历史及其他工艺信息综合判断。
本系统采用 F-SMA 光纤接口，便于将主机与现场测量位置连接。通过 Fast Ethernet RJ45 接口和厂家专有通信协议，可进行参数设置、测量触发与数据通信；厂家提供 SDK，具体接口、软件版本及集成范围需在选型时确认。
用于熔融塑料或挤出生产线时，应根据材料、工艺温度与压力、安装空间、光程及维护需求确认探头和测量结构。主机环境温度规格不代表探头或被测熔体的温度上限。
| 项目 | 参数 |
|---|---|
| 型号 / 产品编号 | QuickMatch II / 51065 |
| 光谱范围 | 380–780 nm |
| 颜色输出 | CIE 1976 L*a*b*；XYZ |
| 黄度指数 | YI E313、YI D1925 |
| 测量几何 | 反射、透射；具体光路配置按应用确定 |
| 分辨率 | 11 档增益，每档 16 bit |
| 光源 | 白光 LED |
| 通信接口 | Fast Ethernet RJ45；厂家专有通信协议 |
| 参数设置 / 测量触发 | 通过以太网接口 |
| 光学耦合 | F-SMA 光纤连接 |
| 供电 | 100–240 V AC，50/60 Hz |
| 尺寸（宽 × 高 × 深） | 465 × 500 × 160 mm |
| 重量 | 约 13.20 kg |
| 防护等级 | IP34 |
| 工作环境温度 | 10–55 ℃ |
| 工作环境湿度 | 35%–85% RH |
| 存储温度 | −30–70 ℃ |
注：光纤、探头、测量光路、过程温度与压力条件及软件配置需按具体应用确认，以厂家现行规格和实际供货配置为准。
| 测量项目 | 应用说明 |
|---|---|
| 在线颜色测量 | 输出 CIE 1976 L*a*b*、XYZ，支持材料颜色趋势分析和批次对比。 |
| 透射特性检测 | 结合透射光路监测塑料及再生料的透射变化。 |
| 黄度指数测量 | 支持 YI E313、YI D1925，用于材料黄度变化监测。 |
| 反射 / 透射配置 | 根据材料光学特性和现场结构确定测量几何。 |
| 在线数据集成 | 通过以太网进行参数设置、测量触发与上位机通信。 |
QuickMatch II 适用于再生塑料加工、塑料挤出生产线、熔融塑料在线检测、再生料颜色一致性管理、材料批次颜色对比、黄度变化监测、透射特性监测以及工业光学检测系统集成。具体材料适配性和可达到的测量性能，应通过样品测试及现场工况评估确认。
主要面向塑料与再生料加工过程中的在线颜色和透射特性检测，可输出 L*a*b*、XYZ 和黄度指数，为颜色一致性及过程质量监控提供测量数据。
这类挤出过程属于产品的目标应用。实际选型时需要确认材料透光特性、工艺温度与压力、安装位置，以及与工艺相匹配的光纤、探头和测量光路。
本系统面向生产过程集成，适合在线观察材料变化；台式测色仪通常用于取样后的实验室测量。两类测量结果需要在样品状态、测量几何、光程及校准条件一致或已建立对应关系的前提下比较。
不能直接互换。不同指标涉及不同测量条件和方法。QuickMatch II 的具体透射测量配置及输出定义需按应用确认；如项目要求雾度、总透光率或某一标准符合性，应另行确认对应的测量能力。
请提供被测材料、样品或熔体状态、工艺温度与压力、安装位置、期望测量指标、检测节拍以及上位机通信需求，以便确认系统配置和验证方案。
在线颜色与透射率测量系统将在线颜色、透射特性与黄度监测结合，为塑料及再生料挤出过程提供光学质量检测数据。
