二维应力成像仪

  • 二维应力成像仪
全自动成像式应力测量仪,简单易用一键量化测量

所属类别:光学检测设备 » 应力测量系统

所属品牌:

产品负责人:

姓名:陆工(Cody)

电话:185 1625 1865(微信同号)

邮箱:zhou-lu@auniontech.com


全自动成像式应力仪  LSM - 9100 W 是一款用于 定量获取 透明材料内延迟量应力大小快慢轴的方向的二维应力检测装置。


测量对象:

  • 玻璃:光学玻璃、新材料玻璃、玻璃晶圆、热敏电阻、玻璃浆料

  • 树脂薄膜、晶体材料、玻璃制品、塑料制品

  • 光学玻璃材料:水晶、石英、玻璃镜片等

  • 光学玻璃元件:盖玻片、滤光片、透镜

  • 注塑树脂制品:液晶显示器、钢化膜

  • 树脂光学元件:透镜阵列、棱镜

  • 化学玻璃器皿:烧杯、试管、广口瓶等


用途:

  • 玻璃制造过程应力检查

  • 新型光学材料开发应力检查

  • 退火后热应力检查

  • 光学元件加工过程中引入应力检查

  • 模具压力成型过程引起的结构或热应力检查


优势:

  • 采用高亮度LED作为光源,因此具有长寿命和省电的特点,因此可以节省更换光源所需的维护和运行成本。

  • 采用三波长RGB直线偏光发测量,可获得1nm以内的高延迟量重复精度。

  • 在同类产品中具有高性价比和价格竞争力,性能稳定、成像质量高、价格合理。

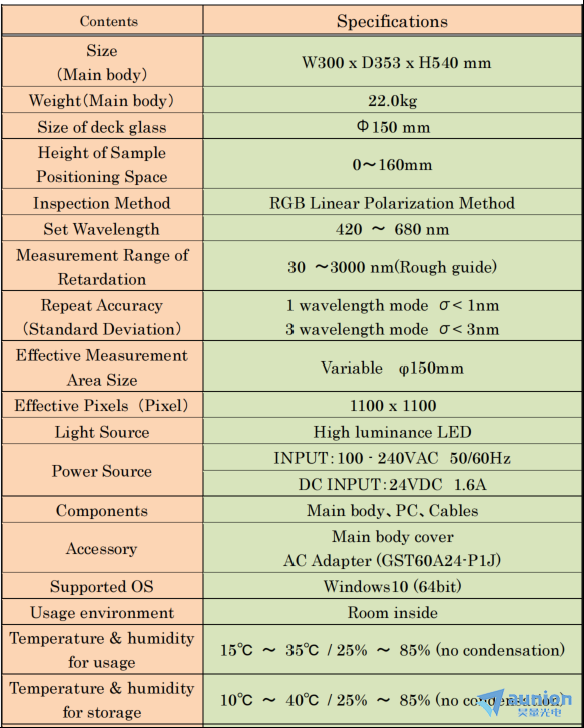

设备参数:

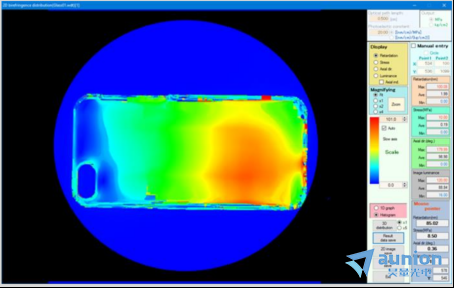

系统功能简介:

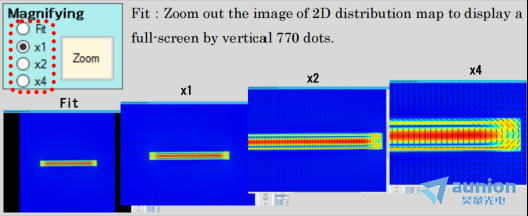

一、测量结果可通过数码变焦放大(实际放大倍数   Max = 9倍)

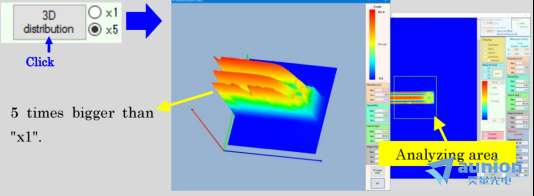

二、三维应力分布显示

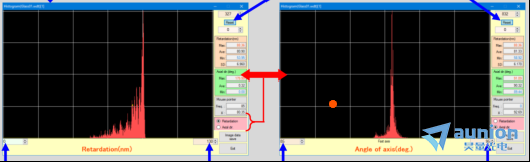

三、检测区域内延迟量数值二维直方分布显示


四、数据导出:二维测量区域数据( .wdt)、测量结果图片(. bmp)、二维分布图测量数据(. csv)

在CSV文件中,包括每个像素点的位置坐标、延迟量、快慢轴角度和光强。


五、三种不同滤波功能,是测量结果数值更加平滑。


LSM-9100W测量原理:
