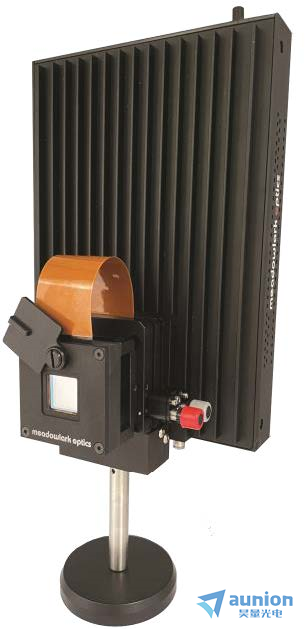

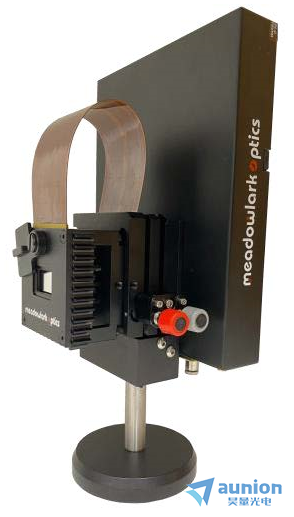

98%光利用率镀介质镜纯相位液晶空间光调制器

  • 98%光利用率镀介质镜纯相位液晶空间光调制器
  • 98%光利用率镀介质镜纯相位液晶空间光调制器
  • 98%光利用率镀介质镜纯相位液晶空间光调制器
  • 98%光利用率镀介质镜纯相位液晶空间光调制器
高效率(98%),高速度(1436Hz)、高损伤阈值(>200W/cm2)纯相位液晶空间光调制器!

所属类别:空间光调制产品 » 纯相位空间光调制器

所属品牌:美国Meadowlark optics公司

北方区域负责人

姓名:于工(Grin)

电话:131 2782 0466(微信同号)

邮箱:huaijian-yu@auniontech.com

微信:点击扫描添加

南方区域产品负责人

姓名:沈工(Max)

电话:185 1673 5322(微信同号)

邮箱:xin-shen@auniontech.com

微信:点击扫描添加


98%光利用率镀介质镜纯相位液晶空间光调制


美国Meadowlark Optics公司专注液晶空间光调制器领域40多年,是液晶、偏振领域的科研仪器研发和制造公司。现在HSP1KE19×12系列空间光调制器的基础上,推出镀介质镜型的高效率、高刷新速度、高损伤阈值、低相位波动的纯相位液晶空间光调制器已经成为完全满足双光子/三光子显微成像、光镊自适应光学、湍流模拟、光计算、光遗传学和散射介质成像等领域应用需求的科研利器。

Meadowlark Optics公司推出了镀介质镜型纯相位液晶空间光调制器,光利用率率可达98%,波长可以覆盖400-1700nm,1920x1200 & 1024x1024分辨率可选,损伤阈值可达200W/cm2以上,12bits控制精度,98%光利用率镀介质镜纯相位液晶空间光调制器性价比高!






特点1:填充率达到100%,光利用率92%-98%,200W/cm2高损伤阈值;

镀介质镜型号的SLM填充了像素间的间隙,使液晶空间光调制器的面积填充率达到100%,从而降低衍射效应和因像素间间隙引起的能量损失。标准型号采用铝材料做底板反射材料,材料的吸收特性会导致能量损失,在800nm附近尤为明显,这使得SLM的整体效率在该波段的整体效率只能到达70-80%。而镀介质镜型的SLM克服了这一缺点,可以在工作波段范围内轻松实现92%以上的零级衍射效率,介质镜镀膜中心波长处可达98%。同时,这样的改变降低了SLM对激光能量的吸收引起的热效应,让设备可以达到更高的损伤阈值,以满足高功率脉冲激光调制和激光加工等应用需求。

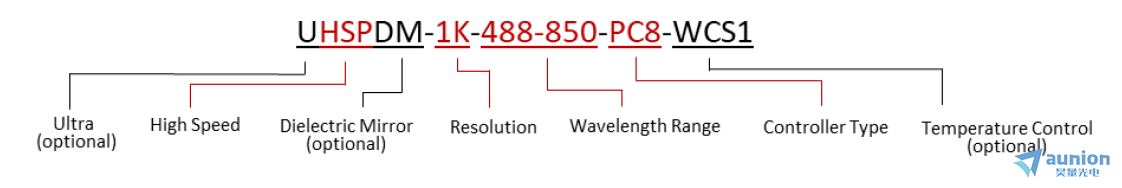

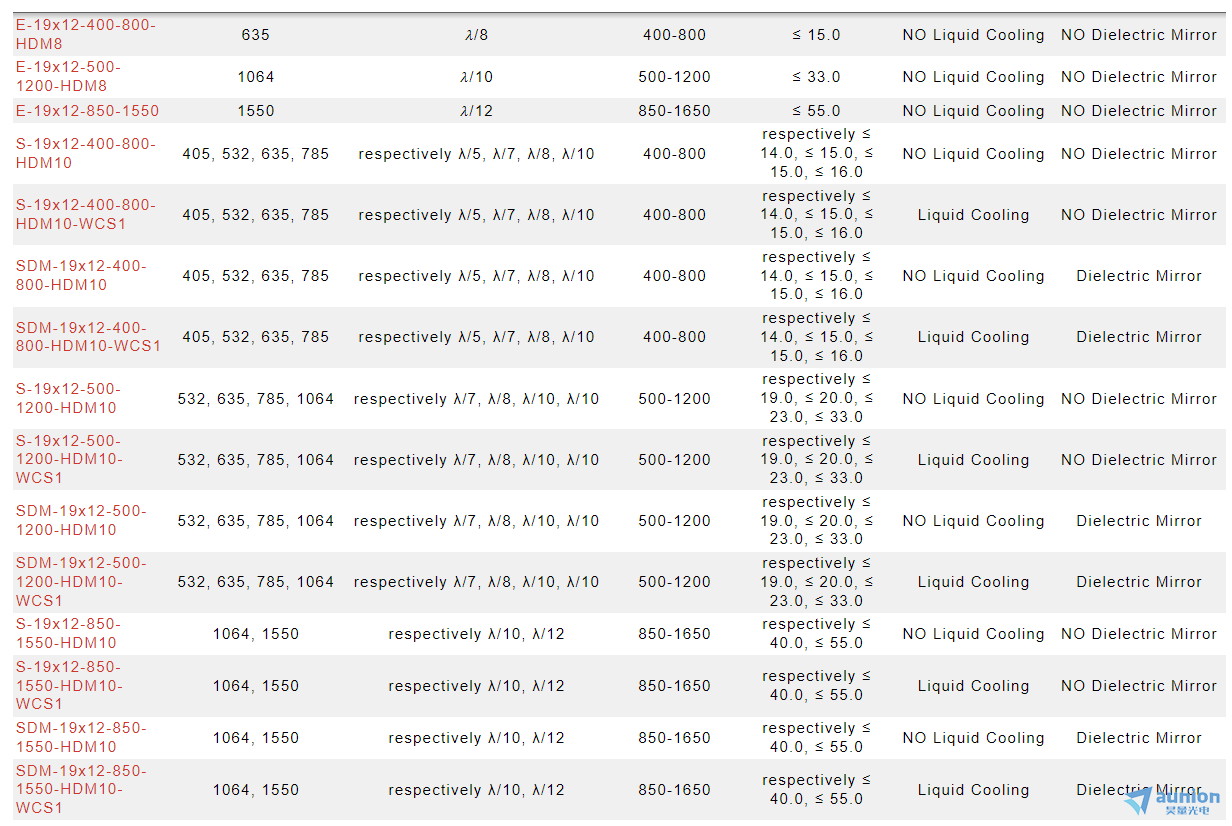

Meadowlark Optics公司产品型号命名规则:

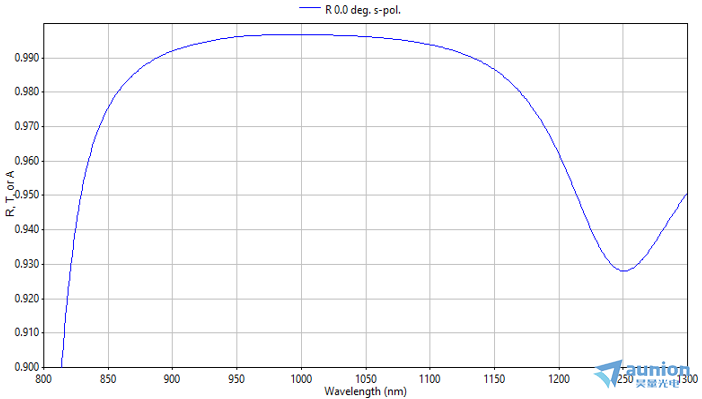

中心波长1000nm(工作波段900-1100nm)的介质镜反射率曲线(参考)


特点2:液晶响应速度 (<0.5ms),刷新速度高达2KHz,高相位稳定性;

UHSDM1K系列1024×1024分辨SLM具有令人难以置信的液晶响应时间,可以通过温度调节和特殊的驱动方式来降低液晶的粘稠度,提升液晶的响应时间,可以<0.5ms @532nm(0-2pi, 10-90%),液晶刷新速度高达2KHz。

或通过提升液晶的粘稠度以提升液晶空间光调制器的相位稳定性,这样会损失一部分刷新速度,但可以提供相位波动低至0.05%的高稳定性,以满足光镊和冷原子等应用需求。

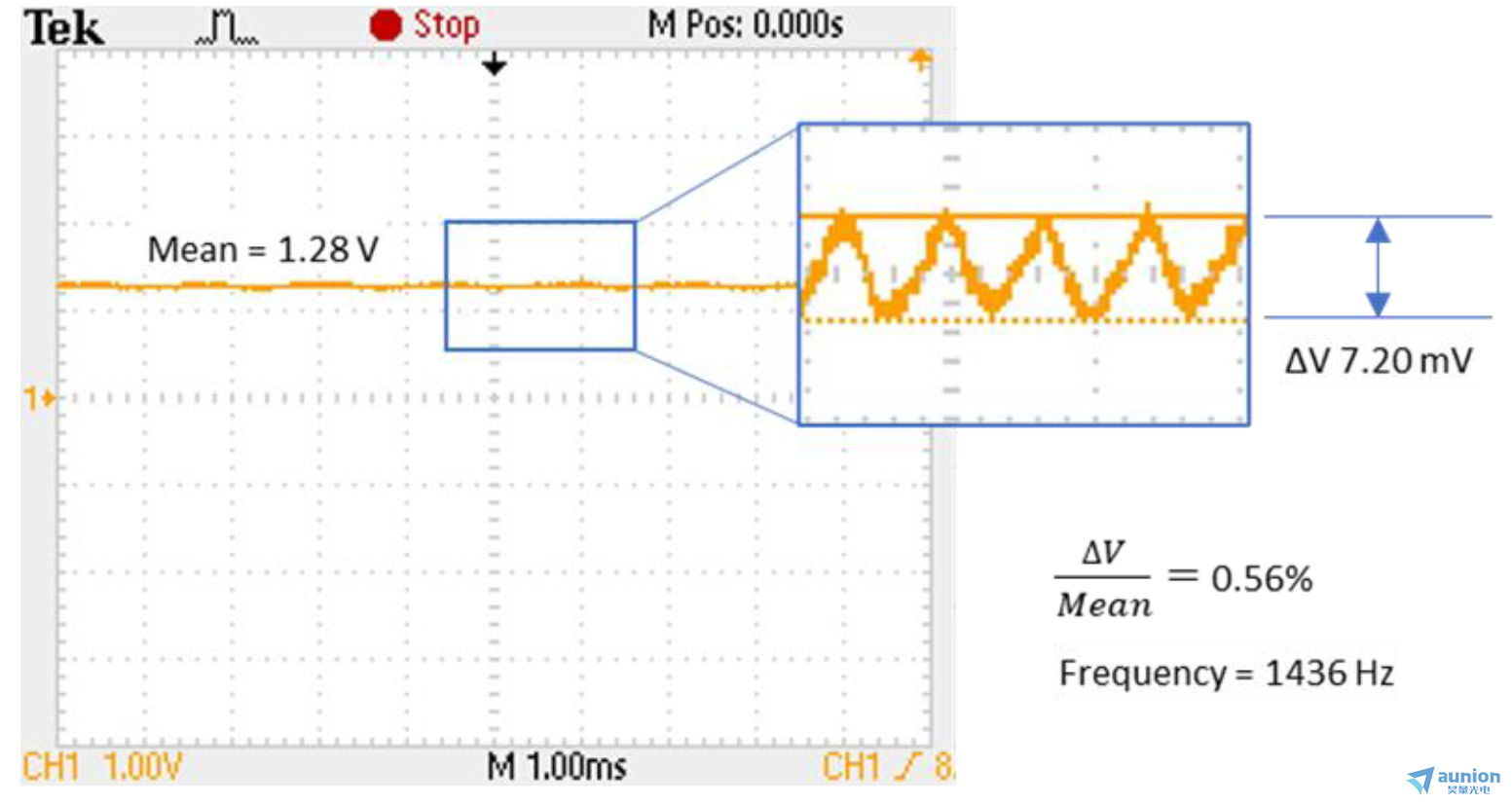

HSDM1K在室温下无额外控制时候时的相位稳定性测试


特点3:可自动进行任意波长线性校准,真8位灰度调制,PCIE控制器;

该型号SLM的控制软件进行了升级,可以自动进行不同波长的波前畸变校准及线性校准,生成相应的波前校准文件(WFC)和线性校准文件(LUT)。

Meadowlark Optic公司所有型号的SLM都满足真8bit灰度调制(即8位灰度相位图的每个灰阶都对应一个可检测的,不重复的相位)。为满足真8bit调制,设备控制器将驱动电压细分为更多的电压级次(通常为12bit,即4096个细分电压级次)。对于特定波长,选取其中256个电压级生成特定波长下的0~2π映射的LUT,具有目前市面上可实现的Zui高线性度。

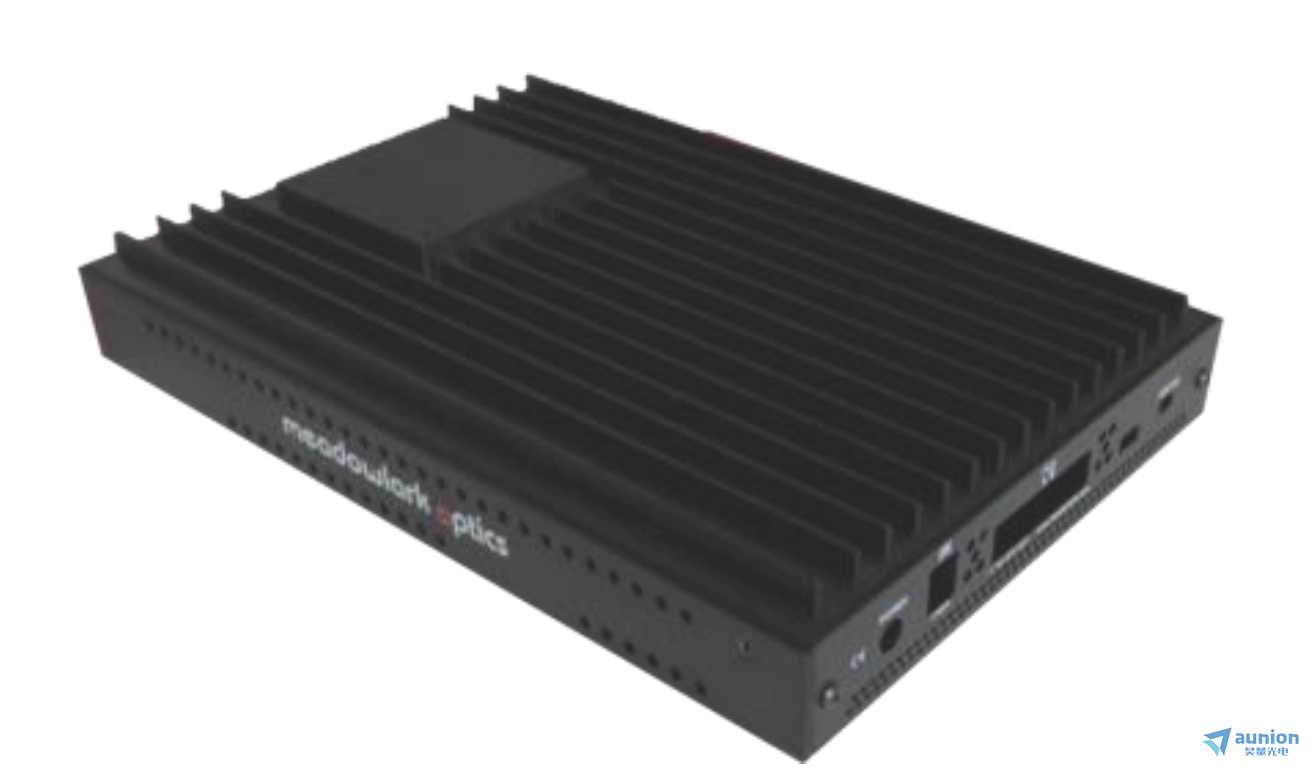

为满足高刷新速度带来的大吞吐量的数据传输需求(每张1024乘1024分辨率的8位灰度图约为1MB),设备采用定制的PCIE控制器和数据线。同时PCIE控制器配备一块可以存储758张全画幅图片的板载内存,可以允许客户预加载图片到控制器,实现高速刷新图像切换,同时降低了对上位机带宽的要求。


98%光利用率镀介质镜纯相位液晶空间光调制器主要应用领域:

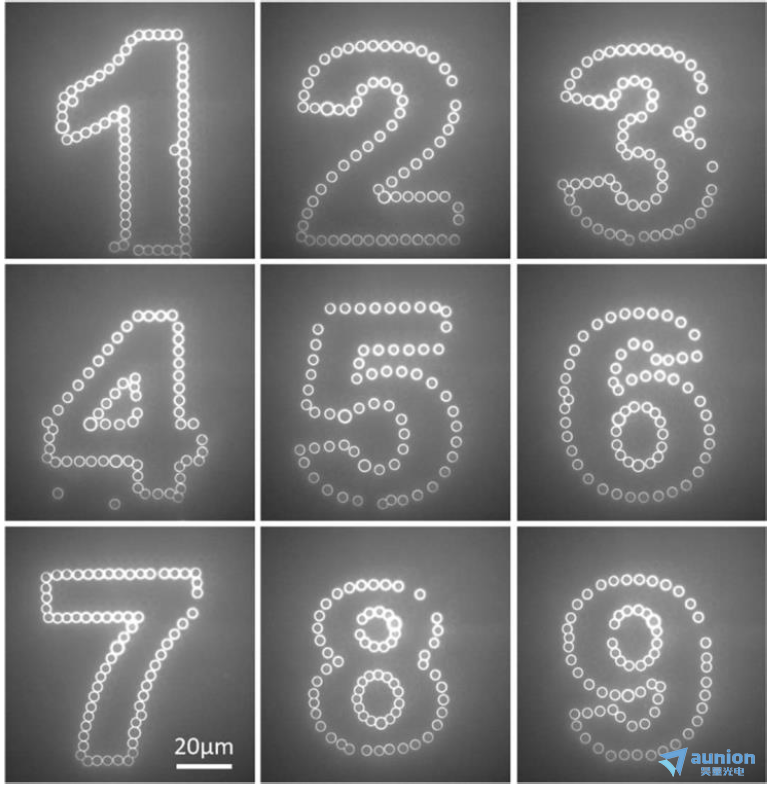

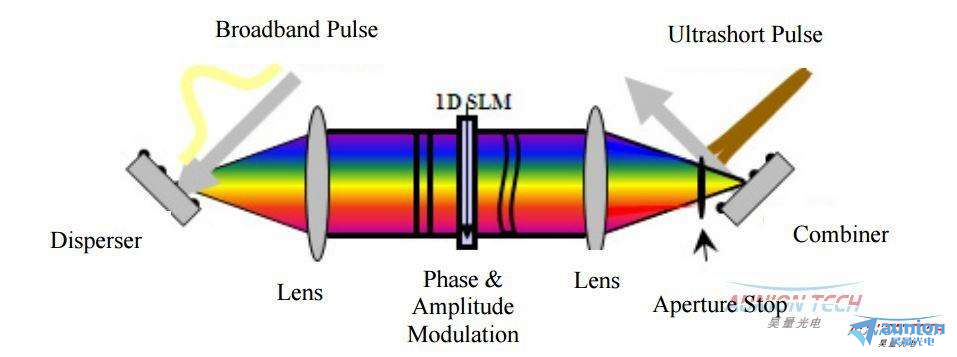

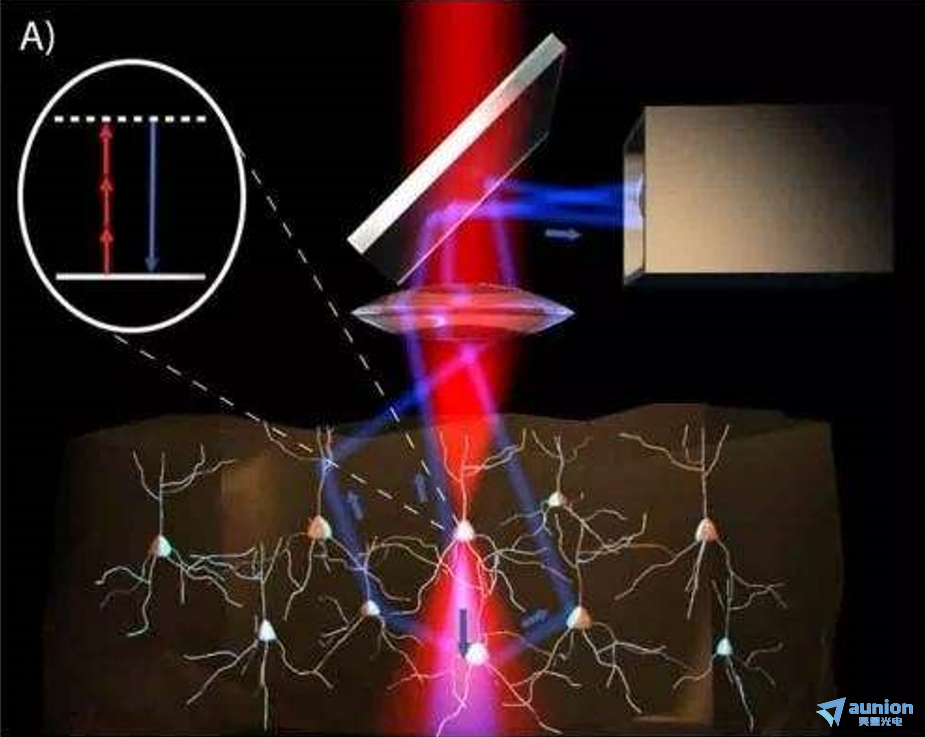

双光子/三光子显微成像、光遗传学、自适应光学、湍流模拟、全息光镊(HOT)、激光加工、超分辨显微成像、散射或浑浊介质中的成像、飞秒激光脉冲整形、光学加密、量子计算光通信等。






更多详情请联系昊量光电/欢迎直接联系昊量光电
