B. Halle Rochon 罗雄偏振棱镜由两块形状相同、晶轴方向不同的双折射氟化镁(MgF₂)棱镜组成。其中一块的晶轴平行于传播方向,另一块垂直于传播方向。通过该结构,非普通光束在传播中发生折射偏转,普通光束则保持原传播方向;普通光束的偏振方向平行于分光平面。这一特点适合需要旋转起偏器、同时保留直通光路的应用。
产品采用 VUV 级 MgF₂,目录光谱范围为 150~6000 nm,提供 0.5°、2.5°和 4° 三种分离角版本。标准件安装在圆筒镜框中,不镀增透膜,棱镜固定不使用胶粘剂,可用于真空环境。不同版本的连接结构、孔径和轴向长度各有区别;实际选型还需考虑目标波长、入射光束发散、真空条件及起偏或检偏的安装方向。


保留普通光束方向:理想对准条件下,普通光束在各波长保持原传播方向,非普通光束偏转,便于搭建旋转起偏光路。
VUV 级氟化镁材料:目录覆盖 150~6000 nm,可按目标波段评估紫外至红外偏振光学应用;具体波长的透过与偏振性能应结合使用条件核对。
三种分离角结构:PLM 为 0.5°,PUM 1 为 2.5°,PUM 2 为 4°,可按光束分离需求与安装长度选择。
空气间隔适配紫外热负载需求:0.5° PLM 版本的内部面按布儒斯特角切割,以减小普通光束在这些界面的反射损失;原厂将该版本用于较高紫外激光功率及热负载场景。
无胶装配:PLM 采用空气间隔,PUM 采用无胶光学接触,镜框内也不以胶固定棱镜;真空系统集成需进一步核对压力和烘烤条件。
起偏与检偏有明确方向:根据镜框刻字面识别入射端,有助于控制装调偏差和光束发散对实际消光表现的影响。
| 型号 | 分离角 / 切割角 | 棱镜连接及选型重点 |
|---|---|---|
| PLM | 0.5° / 34.0° | 空气间隔;内部面为布儒斯特角切割,适合评估紫外较高功率及热负载需求 |
| PUM 1 | 2.5° / 73.5° | 无胶光学接触;适用于需要该分离角并能容纳相应镜框长度的光路 |
| PUM 2 | 4° / 80.3° | 无胶光学接触;目录分离角较大,镜框也较长,需结合空间布局选择 |
分离角与切割角是不同参数,均不能作为允许入射角或光束发散角使用。PUM 版本的切割角较大,若采用空气间隔会发生全内反射,因此使用无胶光学接触结构;不能将全系列统称为空气间隔棱镜。
| 参数 | 规格 | 说明 |
|---|---|---|
| 晶体材料 | VUV 级 MgF₂ | 双折射氟化镁,两块棱镜晶轴方向不同 |
| 光谱范围 | 150~6000 nm | 三种分离角版本均列此范围;不等于全波段透过率或分离角恒定 |
| 消光比 | 10⁻⁵ | 原厂采用 T_min/T_max 定义,数值越小表示残余正交偏振透过越低 |
| 波前畸变 | <λ/5 | 与消光比和分离角是不同指标 |
| 棱镜偏转误差 | <3′ | 角分;不能与 0.5°、2.5°、4° 的设计分离角混用 |
| 标准镀膜 | 无增透膜 | 不将内部布儒斯特角界面效果视为全部表面均无反射损失 |
| 标准封装 | 圆筒镜框,无胶固定 | 以下目录型号的镜框外径均为 25 mm;旋转架需按系统另行配置 |
普通光束保持原方向描述的是光学工作原理,实际器件仍有上表的偏转误差与装调要求。消光表现会受入射方向、光束发散和装配偏差影响;目录值不应直接等同于整套系统在任意条件下的偏振纯度。
| 型号 / 规格尺寸 | 有效孔径 | 棱镜长度 / 镜框长度 |
|---|---|---|
| PLM 10 / 10 mm | 9.5 mm | 11 mm / 16 mm |
| PLM 15 / 15 mm | 14.5 mm | 13 mm / 20 mm |
| 型号 / 规格尺寸 | 有效孔径 | 棱镜长度 / 镜框长度 |
|---|---|---|
| PUM 1.08 / 8 mm | 8 mm | 29 mm / 38 mm |
| PUM 1.10 / 10 mm | 10 mm | 36 mm / 45 mm |
| PUM 1.12 / 12 mm | 12 mm | 42 mm / 53 mm |
| PUM 1.15 / 15 mm | 15 mm | 52 mm / 57 mm |
| 型号 / 规格尺寸 | 有效孔径 | 棱镜长度 / 镜框长度 |
|---|---|---|
| PUM 2.08 / 8 mm | 8 mm | 50 mm / 60 mm |
| PUM 2.10 / 10 mm | 10 mm | 62 mm / 72 mm |
| PUM 2.12 / 12 mm | 12 mm | 74 mm / 84 mm |
上述型号镜框外径均为 25 mm。规格尺寸、有效孔径、棱镜长度和镜框长度分别对应不同对象;例如 PLM 10 的有效孔径为 9.5 mm,而 PUM 1.10 为 10 mm,不能仅凭型号末位推定所有系列的有效孔径。

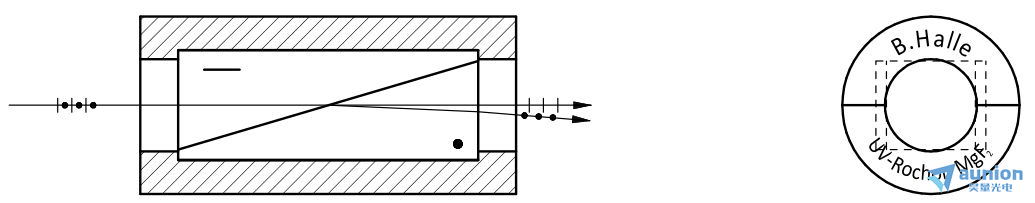

Rochon 棱镜中,晶轴平行于传播方向的一半,在理想传播条件下不表现出双折射;当入射方向略有偏离时,可能改变偏振态,表现为限制消光比的表观退偏。另一半晶轴垂直于传播方向,原厂将这一侧对应到镜框刻字面,因此两种用途需采用不同的入射方向。
| 使用方式 | 入射端与刻字面关系 | 安装重点 |
|---|---|---|
| 作为起偏器 | 光从无刻字面进入 | 在棱镜后获得所需偏振光,刻字面朝向出射侧 |
| 作为检偏器 | 光从刻字面进入 | 刻字面朝向待分析的入射光 |
| 起偏器与检偏器配对 | 两只镜框的刻字面相对 | 同时控制光束发散、倾斜和机械装调误差 |
旋转器件时应围绕设计光轴安装,并核对直通光束的位置与实际消光表现。正确的刻字面朝向不能替代对入射光束质量和机械同轴度的检查。
旋转起偏:利用普通光束保持原方向的特点,通过旋转棱镜改变选出的线偏振方向,适用于需要保留直通光路的偏振操作。
正交偏振分量分离:通过直通与偏转光束分离不同线偏振分量,按所需分离角、有效孔径和后续光路空间选择 PLM 或 PUM。
起偏器与检偏器配对:用于产生线偏振光并对入射偏振状态进行分析,两只镜框刻字面按原厂要求相对安装。
真空环境偏振光学:利用无胶固定结构,将棱镜集成到真空光路;实际真空等级、材料清洁与烘烤温度需按系统要求确认。
紫外较高功率及热负载光路:优先评估原厂明确对应此用途的 0.5° PLM 空气间隔版本。具体激光负载需结合功率、脉冲条件、光斑和冷却环境核对。
不是。普通光束保持原传播方向,非普通光束发生偏转。旋转起偏的直通光路优势针对普通光束,仍需考虑实际偏转误差和安装同轴度。
这些是原厂列出的版本分离角,不应据此假定它们在 150~6000 nm 全范围内恒定。需根据目标波长获取分离角及容差信息,再确定光阑、探测器和两路光束的空间布局。
原厂将其定义为 T_min/T_max,即被抑制偏振分量的残余透过与所需偏振分量透过之比。它不是透过率,也不是所有输入条件下整机偏振分析的精度;实际结果还与入射方向和光束发散有关。
不是。原厂说明无胶固定使其可用于真空,但未据此限定所有压力和烘烤条件。应提供真空要求、温度流程及光学负载进行配置确认。
