2D/3D磁性颗粒操控系统

Magnetic Particle Mover 昊量光电新推出的2D/3D磁性颗粒操控系统,通过叠加磁场与可调磁场梯度,对可磁化颗粒施加作用力,实现非接触运动控制。当前二维装置面向实验室平面内的颗粒操控,可配合数字显微镜观察、记录运动过程,并通过软件设置控制位置及运动序列。原厂已展示微米级颗粒的二维运动,应用评估也包括可磁化纳米颗粒及微型、宏观磁性对象。

系统以 Halbach 偶极磁环和两个可旋转的四极磁环构成磁场结构,四极磁环由步进电机经同步带驱动。二维系统列出的磁场为 0.15 T、磁场梯度为 6 T/m,样品腔直径为 35 mm。配套控制器通过 USB 连接计算机,软件支持宏序列编程。显微镜、计算机和样品环境需结合实验配置选配核对,不能将展示照片中的全部设备视为默认交付内容。

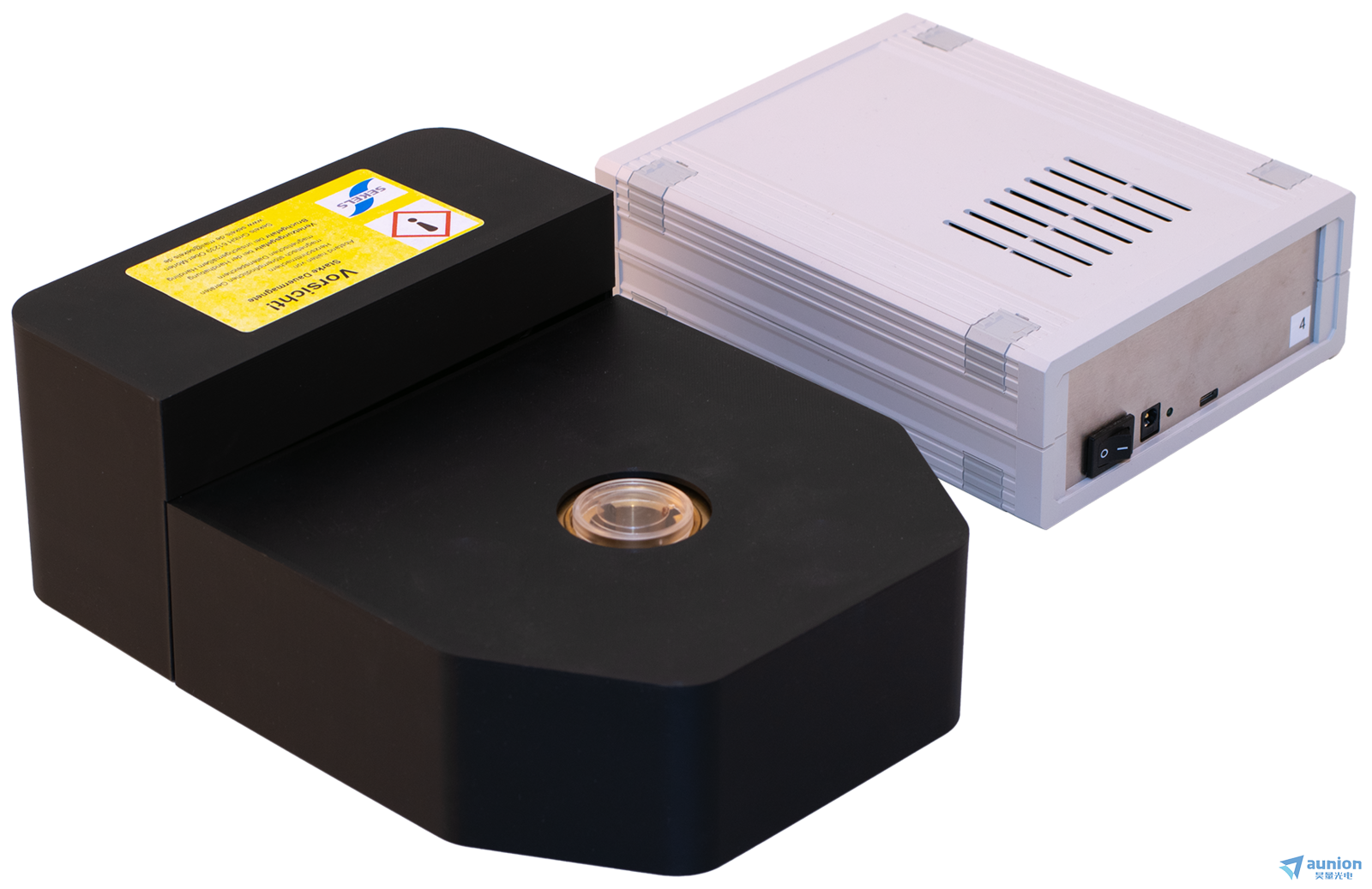

图1: Magnetic Particle Mover 二维装置及控制器外观。中心开口用于样品布置;整套实验还需结合观察设备、计算机和样品容器确定配置。


产品特点

  • 非接触磁力操控:利用磁场梯度作用于可磁化对象,减少直接机械夹持需求。样品需具有适用的磁响应,运动效果同时受颗粒和介质条件影响。

  • Halbach 偶极与四极组合:偶极部分提供磁化场,两组四极磁环通过相对旋转改变叠加梯度的幅值与方向,为运动控制提供可调条件。

  • 软件宏序列:可设置目标位置及完整运动序列,定义角度、旋转时间、保持时间和重复次数,用于组织可重复执行的实验步骤。

  • 结合显微观察:可在数字显微镜下观察和记录颗粒运动,将控制过程与样品状态联系起来;显微图像本身不等于定位精度指标。

  • 实验台集成:二维装置标称尺寸为 250×180×60 mm,采用 USB 通信,便于围绕中心样品区配置实验与成像设备。

  • 三维方向可另行评估:原厂已展示 3D Guider 功能样机,三维方案的结构、状态和参数与二维系统分别定义。

工作原理与实验组成

Halbach 偶极部分建立磁化场,两组四极磁环叠加产生可调梯度。当四极磁环处于相互补偿方向时,梯度趋于抵消;当两环同向时,梯度增强。系统通过机械旋转永磁环改变场分布,因此“永磁”不表示整机无需供电,控制器和步进电机仍需要电源。

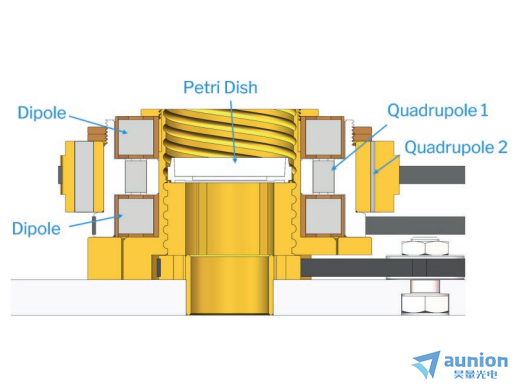

图2:2D磁系统剖面。图示标有 Dipole、Quadrupole 1、Quadrupole 2 及 Petri Dish,说明磁环与中央样品容器的相对位置;不作为机械安装尺寸图使用。


组成作用配置说明
环形永磁系统与驱动机构建立磁化场,旋转四极磁环调节梯度二维装置的主体;磁场与颗粒响应需结合实验条件评估
控制器与 USB 连接连接装置和计算机,执行电机控制原厂列出 USB A 2.0 接口;实际供货连接线及接线方式按配置确认
配套软件目标位置设置、宏序列、角度与时间参数控制原厂说明随系统提供,适用 Windows 10 或更新版本
数字显微镜与计算机观察、记录样品与颗粒运动原厂使用 Keyence VHX、Z20/Z100 镜头作为观察示例,随附范围需按订单确定
样品容器与实验介质承载颗粒及实验环境二维样品腔直径 35 mm;容器外形、工作距离和样品磁性需匹配

二维系统技术参数

参数值说明
磁场0.15 T二维系统磁场参数
磁场梯度6 T/m不等于颗粒速度、作用力或定位精度
样品腔直径35 mm容器及观察光路需核对实际空间
通信接口1× USB A 2.0控制器与计算机连接
电源参数230 V,60 W原厂列示值;接入条件按实际交付配置核对
操作系统Windows 10 或更新版本配套软件的系统要求
二维装置尺寸250×180×60 mm不将此尺寸直接作为含计算机、显微镜的整套占地
质量3.9 kg;含控制器 4.7 kg区分主体与含控制器口径
控制序列目标位置与宏序列支持角度、旋转时间、保持时间及重复次数设置

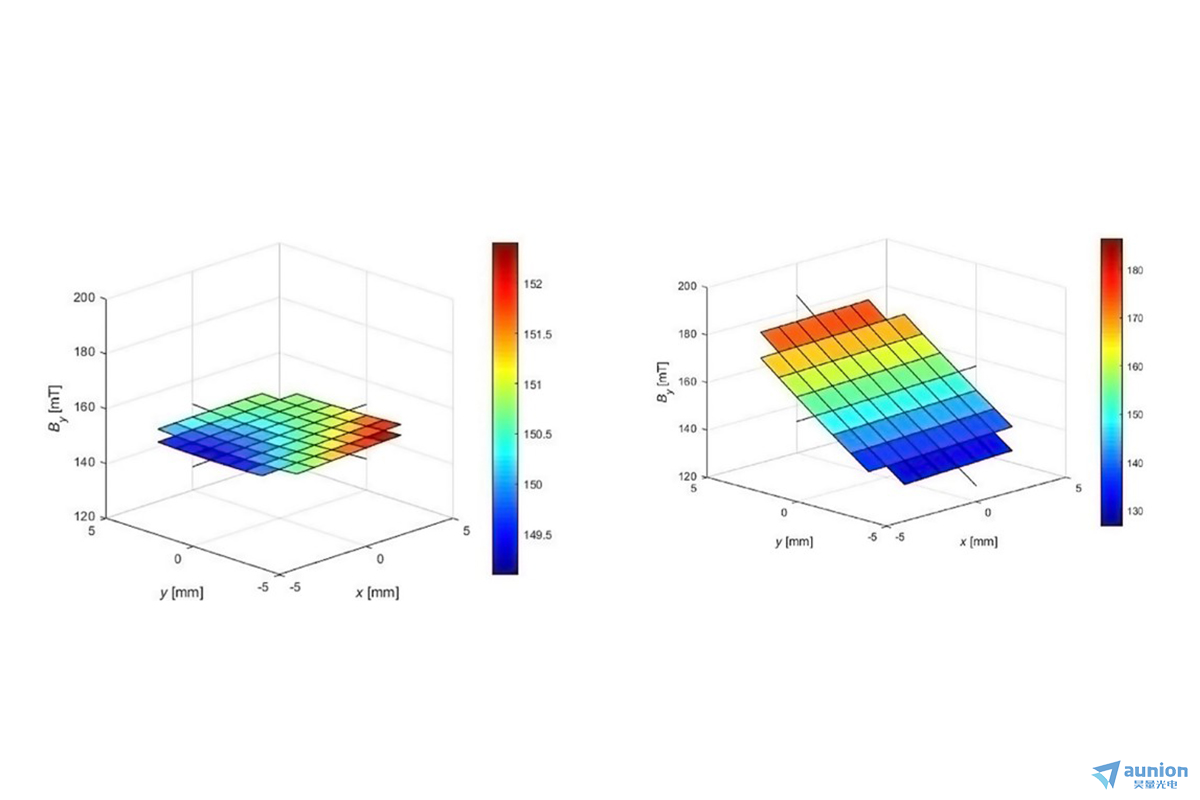

图3:两种磁环状态下的磁场分量分布对照。平面坐标 x、y 单位为 mm,磁场分量 Bᵧ 单位为 mT;左侧为梯度补偿状态,右侧为同向叠加梯度状态。图示为局部磁场分布,非整个 35 mm 样品腔的均匀性或颗粒定位精度指标。

软件操作与显微观察

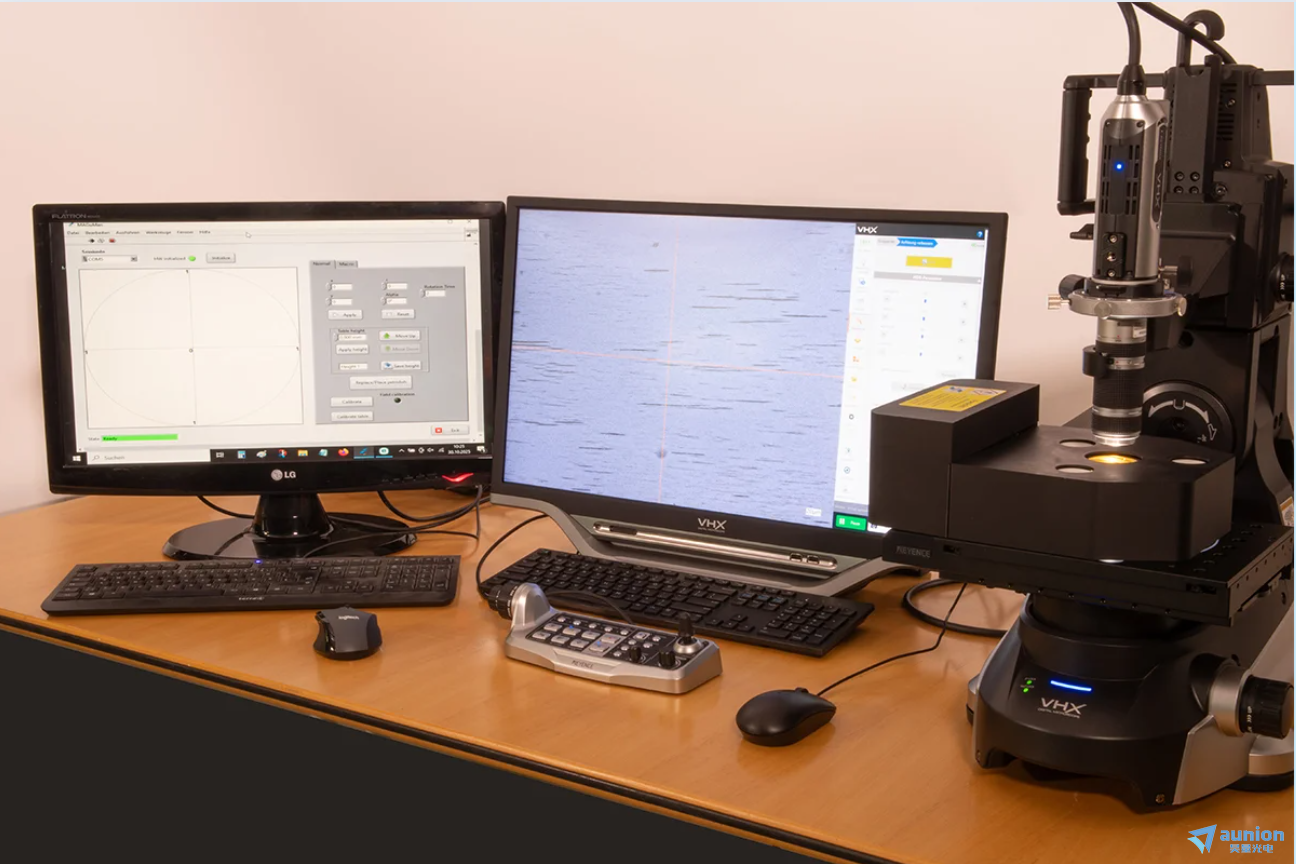

实验可按目标位置或宏序列设置磁环控制动作,再通过数字显微镜观察颗粒响应。宏参数可用于编排旋转、保持和重复步骤,支持自动化实验流程的搭建。应区分“执行设定控制序列”与“对每个颗粒实施独立反馈控制”;实际颗粒跟踪、闭环算法及其他设备同步能力需按项目配置确认。


图4:Z100 镜头、x1000 设置下的 10 μm 颗粒观察示例。10 μm 为演示颗粒尺寸,x1000 为显微观察设置,均不表示系统定位精度。

二维与三维方案的区别

方案状态已列范围与边界
Magnetic Particle Mover 2D已可用的二维系统可磁化颗粒平面运动、软件宏序列及显微观察;技术参数见上表
3D Guider三维功能样机已展示内径 100 mm、总质量小于 5 kg 的便携式 3D 打印装置;需单独评估适配和供货配置
200 mm 三维扩展方案原厂开发计划计划采用铝/黄铜结构及可控样品台,不能作为当前标准件或交付承诺

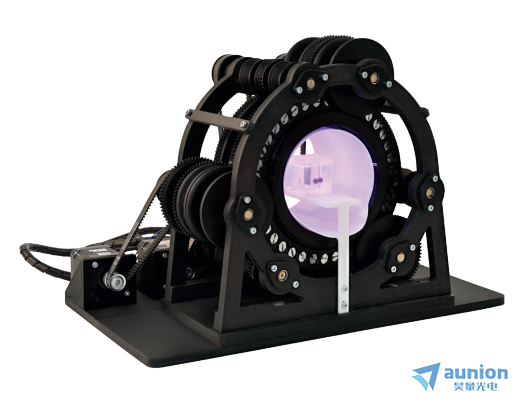

图5:3D Guider 功能样机,内径 100 mm。该图用于说明三维研发方案,与图1二维产品的尺寸、场参数及供货范围分别核对。

应用场景与研究方向

  • 二维颗粒操控实验:对具有适用磁响应的微粒进行平面运动控制,编排目标位置与重复序列,结合显微观察记录实际响应。原厂已展示微米级颗粒的运动。

  • 体外实验方法开发:围绕中央样品区配置容器和观察设备,研究非接触操控敏感样品或磁性对象的方法,并根据介质与颗粒特性调整实验条件。

  • 微流控与芯片实验室研究:原厂提出将可调磁场用于功能化颗粒操控、分离与生物传感的研发方向;具体芯片、标记体系和流程需自行开发或联合评估。

  • 磁性微部件与微机器人研究:可评估非接触微装配、微抓手或磁性微机器人驱动等课题,当前二维装置与三维样机的适用范围须分别确认。

  • 细胞技术与磁导航研究:细胞分离、三维培养及靶向递送属于原厂列出的未来应用方向,不能据此认定当前系统已完成相应生物流程或临床验证。

颗粒运动演示

视频说明:官网提供的颗粒运动视频,用于观察磁性颗粒在演示条件下的运动表现。视频不提供统一定位误差、速度或适用粒径边界;不同样品的效果需单独评估。播放默认由用户启动。

问答小贴士

所有纳米颗粒或细胞都能直接操控吗?

不能。作用对象需要具有适用磁响应;细胞或其他对象涉及磁性标记时,还要评估标记方法与实验条件。原厂演示中的微米颗粒运动不能直接当作任意纳米颗粒或细胞的定位保证。

0.15 T 和 6 T/m 分别表示什么?

0.15 T 描述磁场参数,6 T/m 描述空间梯度。对颗粒的作用还取决于颗粒磁性、尺寸与介质环境,不能仅凭这两个数值推导统一的力、移动速度或定位精度。

宏序列是否等于每个颗粒都可独立闭环定位?

原厂确认了目标位置与宏序列设置、实时控制和显微观察能力,未在所列资料中定义逐颗粒独立控制或图像反馈闭环指标。需要这类功能时应先明确颗粒数量、反馈方式和控制接口需求。

二维装置能否直接升级为已定型的三维产品?

现有二维系统、100 mm 三维功能样机和 200 mm 计划方案具有不同状态。三维操控需求需单独讨论,不能把样机内径或未来扩展目标套用到二维设备,也不能据此承诺现成升级套件。
