大角度测量仪 - 同步2D角度测量
--- 可测楔形角度高达 30°
产品简介：
AUT-ELWIMAT-VFS 2000是一种基于创新的渐晕场孔径方法的紧凑型测量系统。它可以在大工作距离和角度范围内进行高精度的角度测量。凭借其高精度光学器件和集成摄像头，AUT-ELWIMAT-VFS 2000为各种苛刻的测量任务提供了可靠的解决方案。
采用“渐变式光圈调节介绍”VFS的AUT-ELWIMAT-VFS 是一款紧凑型的测量系统，配备高精度、低畸变光学元件，可在长工作距离下实现大角度的测量。其集成摄像头与高性能LED照明系统可支持在多种灵敏度及应用场景下进行自动化评估。
同步2D角度测量的全新测量原理
角秒范围内的高精度和线性度
亚像素级精确图像处理，分辨率高达1/80像素
适用于Windows的直观软件
可扩展位置测量和工业4.0兼容
全新的测量原理-渐变式光圈调节技术 VFS
AUT-ELWIMAT-VFS采用渐变式光圈调节技术，提供了一种创新的角度测量方法，能够对大角度和距离进行精确分析。该技术确保了出色的精度和线性度，即使在大工作距离和宽测量范围下也是如此。

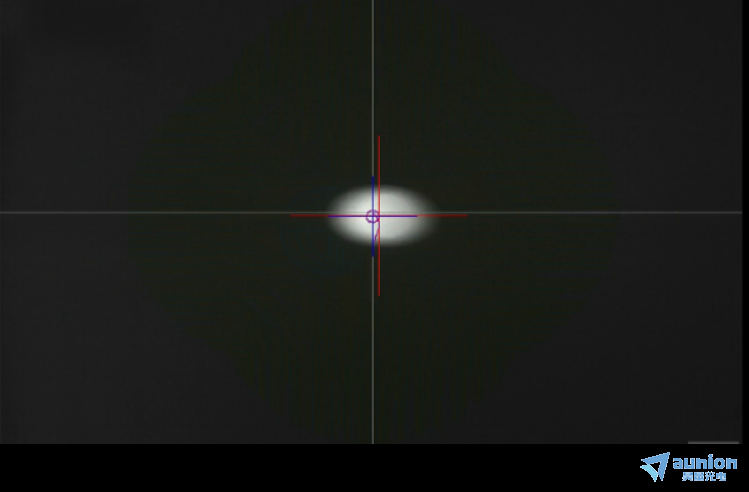

高精度和亚像素级精密图像处理
AUT-ELWIMAT-VFS的特点是具有高分辨率-亚像素级精确图像处理和高达1/80像素的分辨率。该系统提供角秒范围内的精确测量，即使在具有挑战性的应用中也能确保非常高的精度。

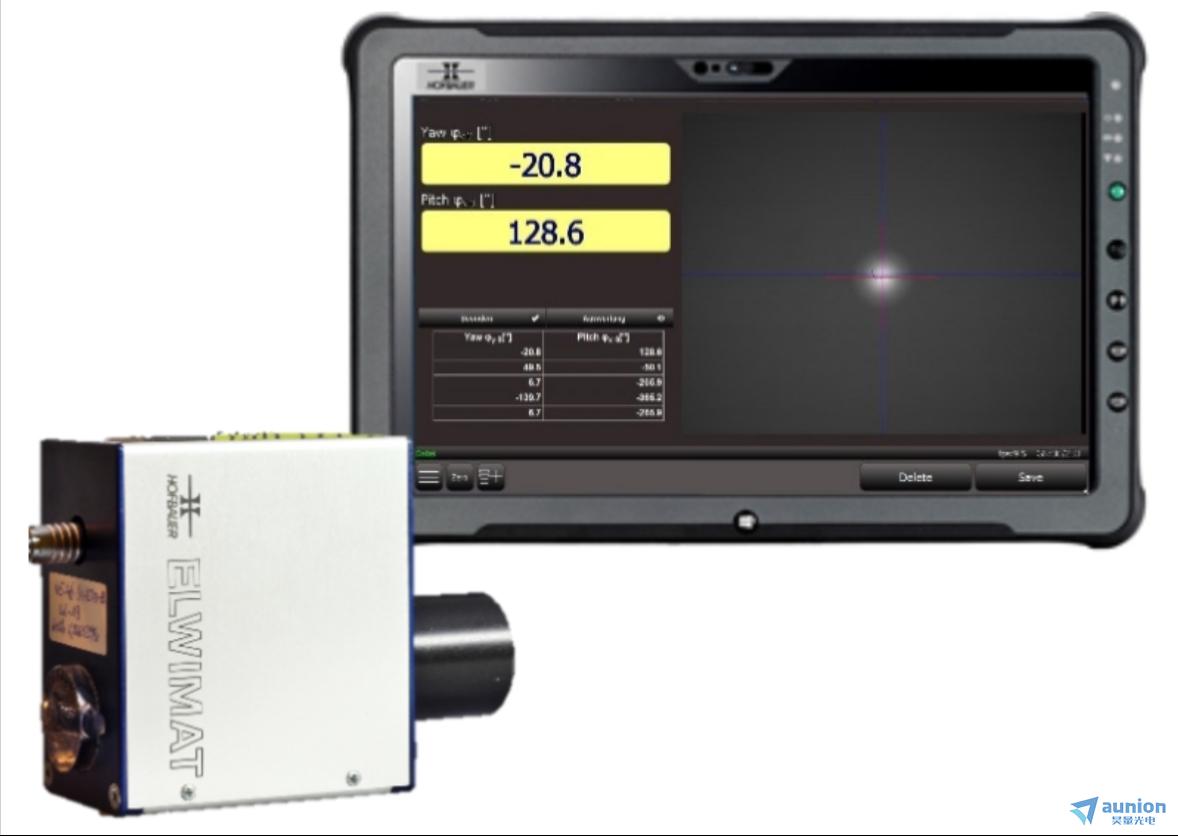

直观的软件并集成到现有系统中
得益于用户友好的软件，您可以快速将AUT-ELWIMAT-VFS集成到您现有的测量系统中。该软件在Windows上运行，允许直观的操作。此外，该系统可以通过IP接口集成到现有架构中，实现高效和自动化的测量过程。
可扩展的工业4.0
AUT-ELWIMAT-VFS不仅是一款灵活的测量系统，而且面向未来。它提供实时测量和硬件触发选项，使其成为现代制造和工业4.0应用非常好的选择。
技术规格：
| 焦距/F-No. | 30-4.8 至 300-15 |
| 测量轴数 | 2 |
| 测量范围 (2w)(°) | 11° 至 1.0° |
| 测量范围 (2w)(wsec) | 39,600" 至 3,700" |
| 像素分辨率 (wsec) | 26英寸 至 3.6英寸 |
| 分辨率 (wsec) | 0.1" 至 0.005" |
| 重复性 (wsec) | 0.1" 至 0.007" |
| 准确度、线性 | < 测量值的1%+2R |
| LED波长 (nm) | 405nm 至 905nm |
| 自由孔径(mm) | 7.3mm 至 20mm |
| Min.后视镜直径 (mm) | 27.5mm 至 40mm |
| 重量 (kg) | 0.7kg 至 1kg |
| 机械尺寸 (mm³) | Ø 40 f8; 107 x 62 x 110 mm³ |
| 接口/协议 | USB 3.0、TCP-IP/JSON |
| 交付配置 | 自动准直传感器、传感器电缆、软件ELWISOFT-Base |
为什么选择AUT-ELWIMAT-VIS 2000？
精度：高精度的角度测量，即使在较大的工作距离和角度范围内也是如此。
灵活性：可扩展位置测量，适合工业4.0使用。
直观操作：适用于Windows的用户友好软件，可快速集成到您的测量环境中。
面向未来：兼容现代制造工艺，并准备好部署工业4.0。
应用：
大工作距离下的大角度测量
光学和机械组件的角度测量
球面和非球面的定心测量
光学机械部件的调整
测量棱镜楔形上的楔形角度，Up to 30°
自由曲面和大镜面基板的测量
长半径（>1 m）的半径测量

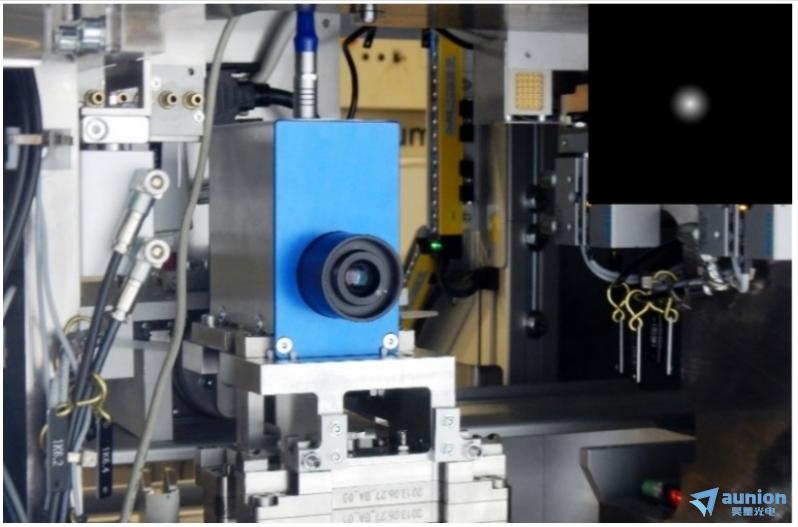

装配线监控
准备用于工业4.0
