三轴亥姆赫兹线圈
面向科研实验、磁场校准与磁性材料测试的三轴均匀磁场发生系统

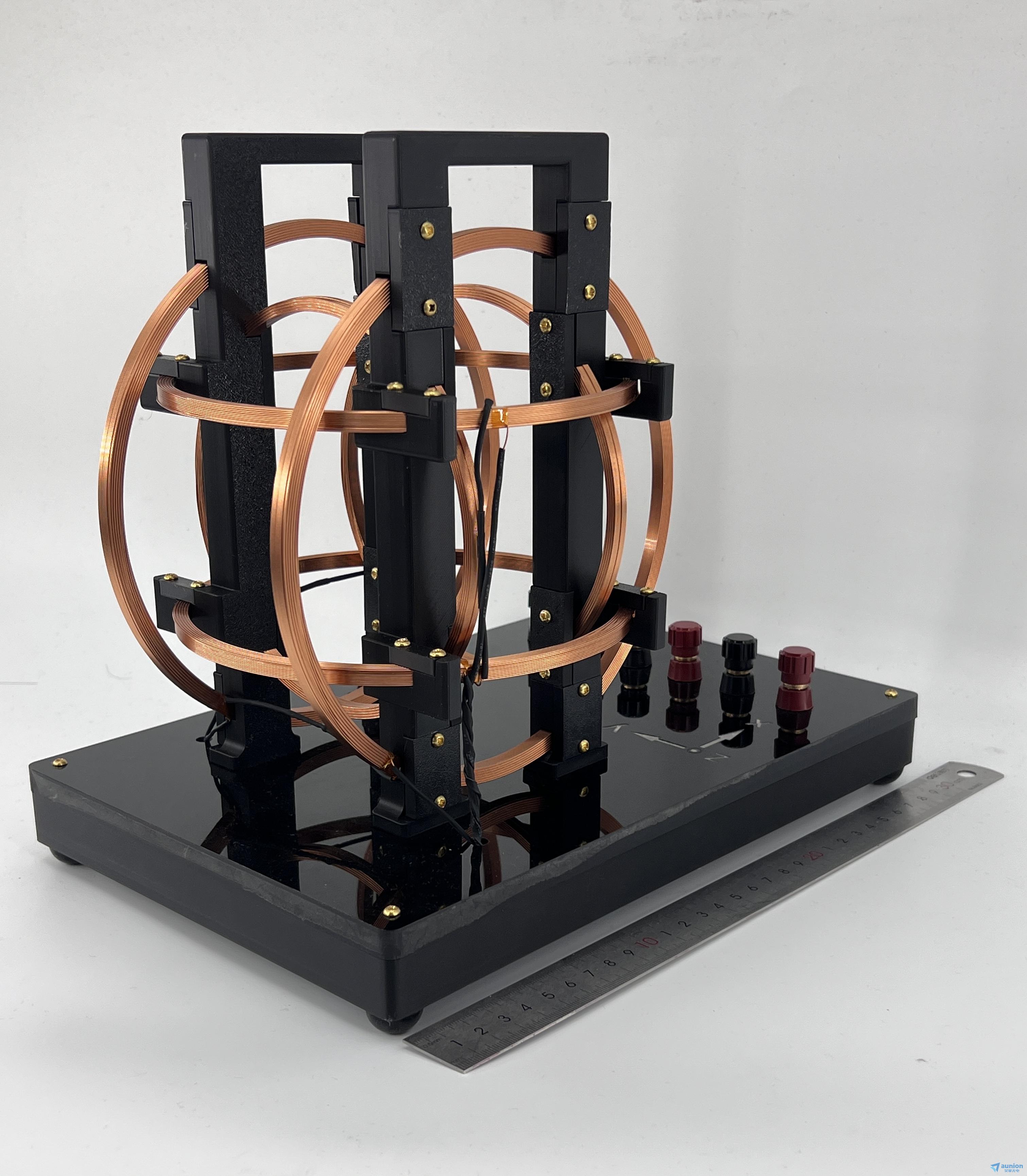

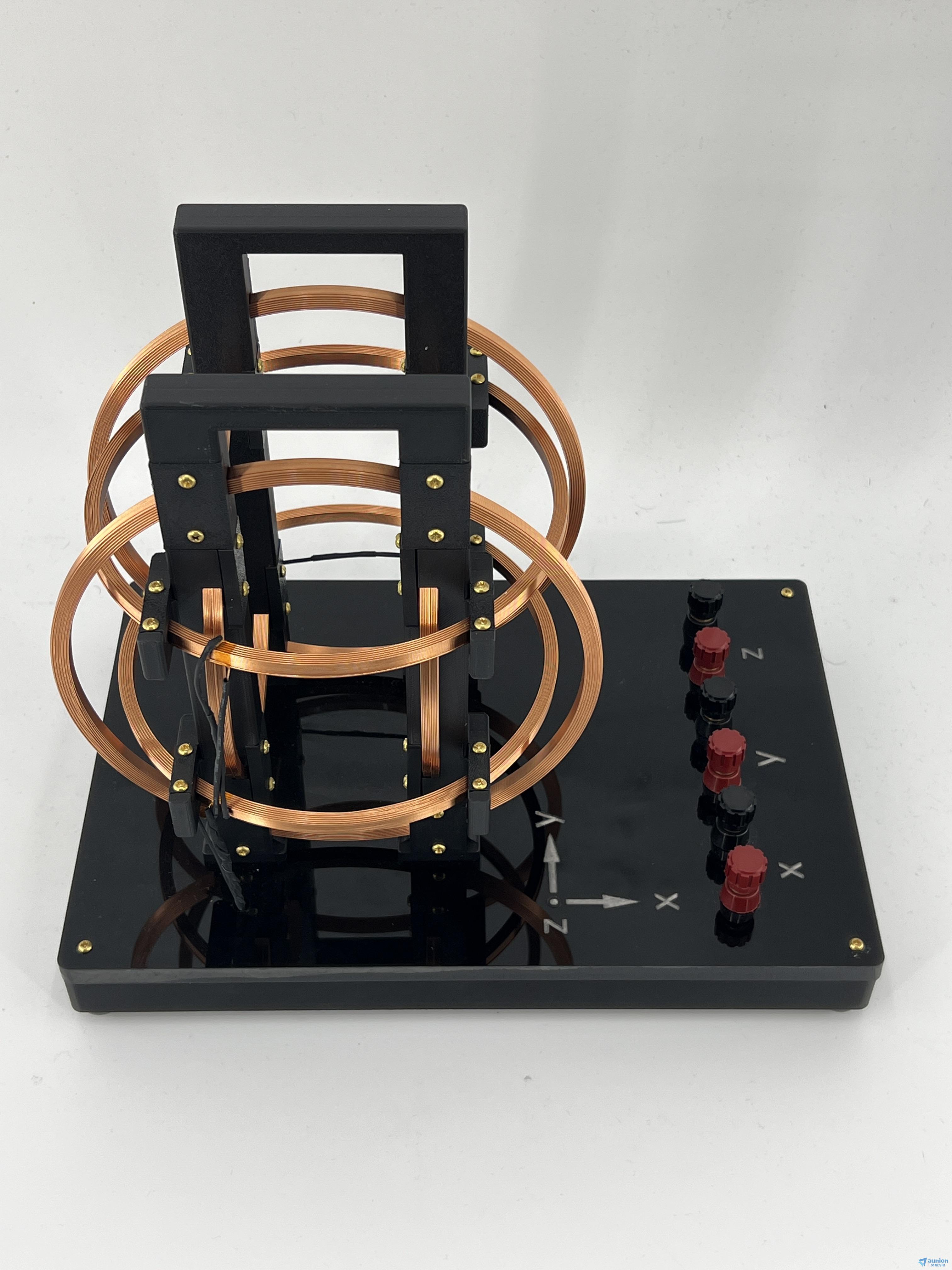

三轴亥姆霍兹线圈产品简介
昊量光电新推出的三轴亥姆赫兹线圈是一套高精度三轴线圈系统，可在小范围区域内产生稳定、可控的三维磁场环境。其开放操作空间允许将传感器、样品或测试仪器直接放入线圈中心区域，也便于实验人员观察和操作。
该系统可根据不同应用需求产生静态 DC 磁场或交流 AC 磁场，适用于实验物理研究、磁性材料与磁性器件研发、环境磁场补偿、地磁补偿、磁屏蔽校准、磁强计和航海设备校准，以及生物磁场研究等场景。
三轴亥姆赫兹线圈采用三轴线圈结构，可分别对 X、Y、Z 三个方向进行磁场激励，形成可控的三维矢量磁场环境。其典型几何均匀区为 3×3×3 cm³，适合用于小型样品测试、磁传感器标定和精密实验。
三轴亥姆霍兹线圈核心特点：
三轴矢量磁场输出：X/Y/Z 三轴分别产生可控磁场，支持三维磁场实验与校准。
小范围高均匀磁场区域：中心区域 3×3×3 cm³，均匀性 5%。
支持 DC 与 AC 磁场：静态与交流磁场兼容，适合多种实验任务。
三轴灵敏度明确：X 13.448 Oe/A，Y 13.480 Oe/A，Z 12.027 Oe/A，便于定量控制。
适合科研、校准与材料测试：可用于材料性能表征、磁强计校准、航海设备校准、磁性器件研发等。
开放式结构：便于集成样品、探头或测试仪器，操作灵活。
支持有限元模型与定制方案：可选配有限元模型或私人定制建模方案。
三轴亥姆霍兹线圈参数指标
| 项目 | 参数 |
|---|---|
| 产品名称 | 三轴亥姆赫兹线圈 |
| 核心结构 | 三轴线圈系统 |
| 磁场类型 | 静态 DC / 交流 AC |
| 磁场强度 | -17.59 Oe ～ +17.59 Oe |
| 磁通密度 | -17.59 Gs ～ +17.59 Gs |
| 几何均匀区 | 3×3×3 cm³ |
| 均匀性 | 5% 均匀区 |
| X 轴灵敏度 | 13.448 Oe/A |
| Y 轴灵敏度 | 13.480 Oe/A |
| Z 轴灵敏度 | 12.027 Oe/A |
| 频率范围 | DC～500 kHz，蕞大 110 MHz |
| 每轴功率 | 20 W（典型） / 25 W（蕞大） |
| 额定电流 | 1.2 A（典型） / 1.5 A（蕞大） |
| 外形尺寸 | 300×200×230 mm |
| 基板材料 | PLA，可定制 |
| 固定件材料 | 纯铜 |
| 螺丝材料 | 黄铜 |
| 绝缘材料 | 铁氟龙 |
| 线圈材料 | 155 度 F 级 |
| X 轴电感 Ls@1kHz | 6.81060 mH |
| Y 轴电感 Ls@1kHz | 19.2931 mH |
| Z 轴电感 Ls@1kHz | 10.8681 mH |
| X/Y/Z Q 值@1kHz | 5.04981 / 7.47810 / 5.52246 |
| X/Y/Z DC 电阻 | 8.62 Ω / 16.1 Ω / 12.4 Ω |
| 标定仪器 | Lake Shore Gauss Meter，DC 电流源 |
| 阻抗测试 | Agilent 4294A, 20℃ |
| 可选软件 | 三维磁场矢量绘图、磁场强度等高面分析、均匀区分析、任意点探针 |
| 采购方案 | 原型机 / 原型机+有限元模型 / 原型机+有限元模型+定制建模 |
环境磁场补偿
地磁模拟与补偿
磁屏蔽校准
磁强计校准
航海设备磁场校准
铁电/铁磁/亚铁磁材料性能表征
磁性器件研发
生物磁场实验
高校物理实验及科研教学
配合有限元模型进行仿真验证
主要用途？
产生均匀三轴矢量磁场，用于磁场校准、材料测试、传感器标定及科研实验。
适用频率范围？
DC～500 kHz，蕞大可达 110 MHz。
均匀磁场区域？
3×3×3 cm³，5%均匀性。
三轴灵敏度？
X 13.448 Oe/A，Y 13.480 Oe/A，Z 12.027 Oe/A。
可定制吗？
支持有限元模型与私人定制建模方案。
软件支持？
三维磁场矢量绘图、磁场强度等高面分析、均匀区分析、任意点磁场探针。
三轴亥姆赫兹线圈可在小范围产生均匀矢量磁场，适用于科研、校准与材料测试。
提供模块化、开放、可定制方案，满足实验室与工业多样化磁场测量需求。
更多详情，欢迎直接联系昊量光电！
