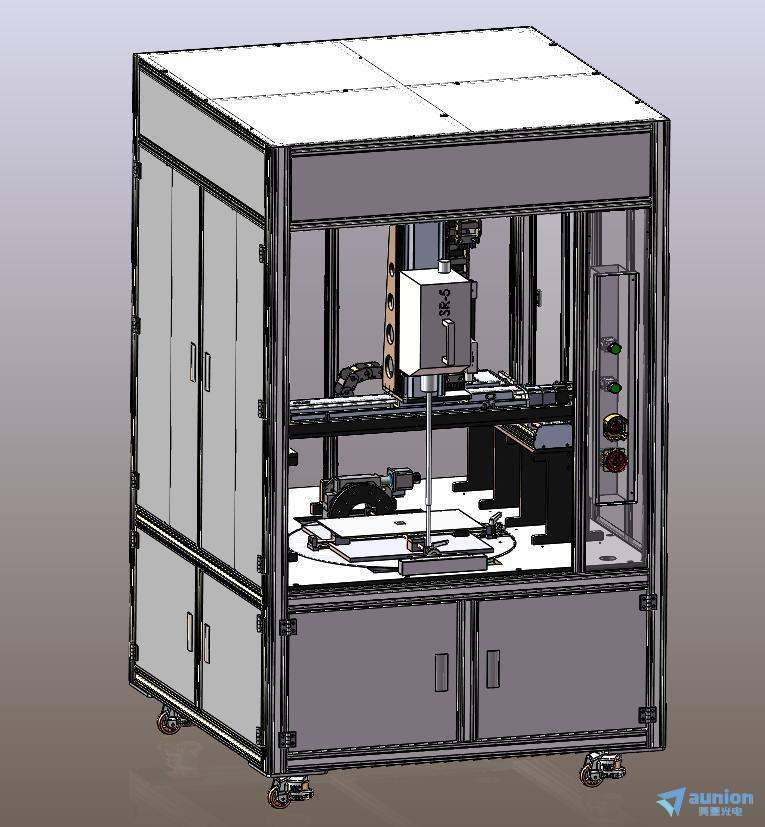

自动三轴光学测试系统
采用XYZ 三轴精密伺服运动 + 专业光谱辐射度计 + ccd 视觉对位 + 专用测试软件一体化设计，替代人工手动打点测光，实现0.1~95英寸全尺寸屏幕光学参数自动化检测、均匀度测试、热机时间测试、数据自动报表，是显示行业研发实验室、品质 QC、产线全检的专用标配设备。

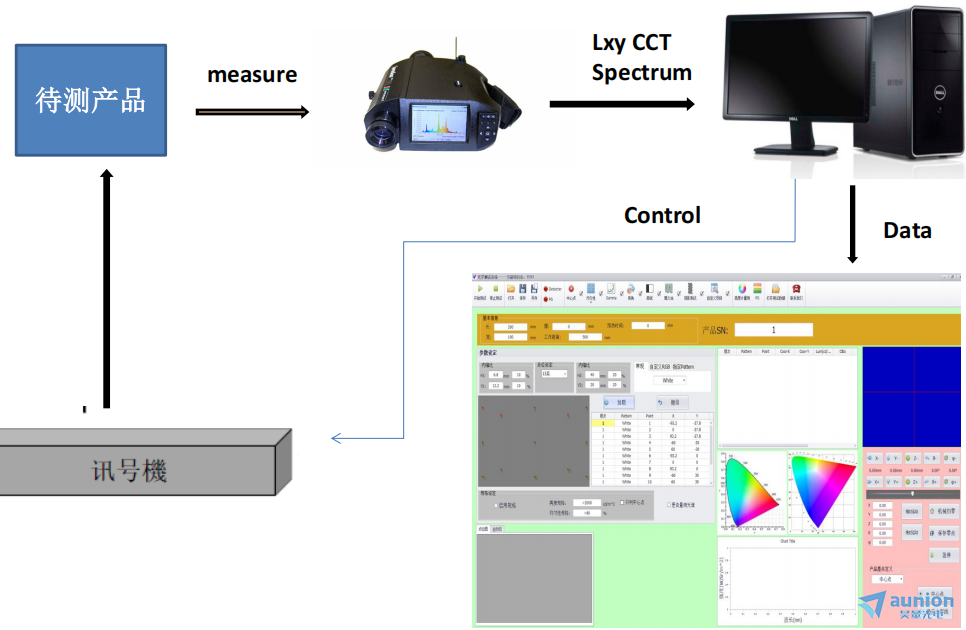

整体工作原理：
将显示屏固定在万用夹具载台上；
设备X/Y/Z 三轴伺服平台自动走位，带动光学测量镜头精准移动到屏幕任意测试点位；
搭载PR-655, PR-670, PR-788, PR-1050等专业光谱辐射度计采集亮度、色度、色温、光谱等光学数据；
CCD 实时影像对位，软件自动记录、运算、判定良不良；
测试完成自动生成 Excel 报表、光谱曲线、点位分布图，支持产品 SN 绑定追溯。
测量项目：
| 项目 | 说明 | 备注 |
| 测量范围 | 1"~27" | |
| 平面量测功能 | a. 5、9、13、25、99点或任意M * N点 b.任意点量测 | 可多点多次量测 单点多次测量 |
| 暖机时间 | LCM点量至稳定时间量测 | 暖机时间测量 |
| 主要光学参数测量 | 亮度、色度、均匀度、中央点亮度测量 | |
| 量测项目程序化 | 可依需求选定量测项目及顺序 | |
| 报表输出 | 依客户选定的项目输出Excel报表 |
系统规格：
| 项目名 | 细项 | 要求 | 备注 |
| 安全防护 | 1、limit sensor | ||
| 2、紧急停机按钮 | |||
| 规格 | 1、可量测panel尺寸 | 1"~27" | |
| 2、精密移动轴行程 | X：使用高阶伺服马达600mm Y：使用高阶伺服马达600mm Z：使用高阶伺服马达600mm | 精度＜0.02mm | |
| 3、测量仪器镜头至待测物距离 | 350~550mm | ||
| 其他项目 | 1、量测仪器（辉度计） | PR-655, PR-670, PR-788, PR-1050 | |
| 2、万用夹具 | 1"~27" | ||
| 3、PC SYSTEM | 工业计算机 | ||
| 4、视讯观测系统 | 内含CCD影像卡 | ||
| 5、电控系统 | PC Based操作系统 | ||
| 厂务要求 | 电力配合 | 单相220V 50A | |
| 文件 | 操作手册 | 中文 |
计算机规格（及软体主页面）：
工业电脑
24.5寸显示器
三轴运动控制卡

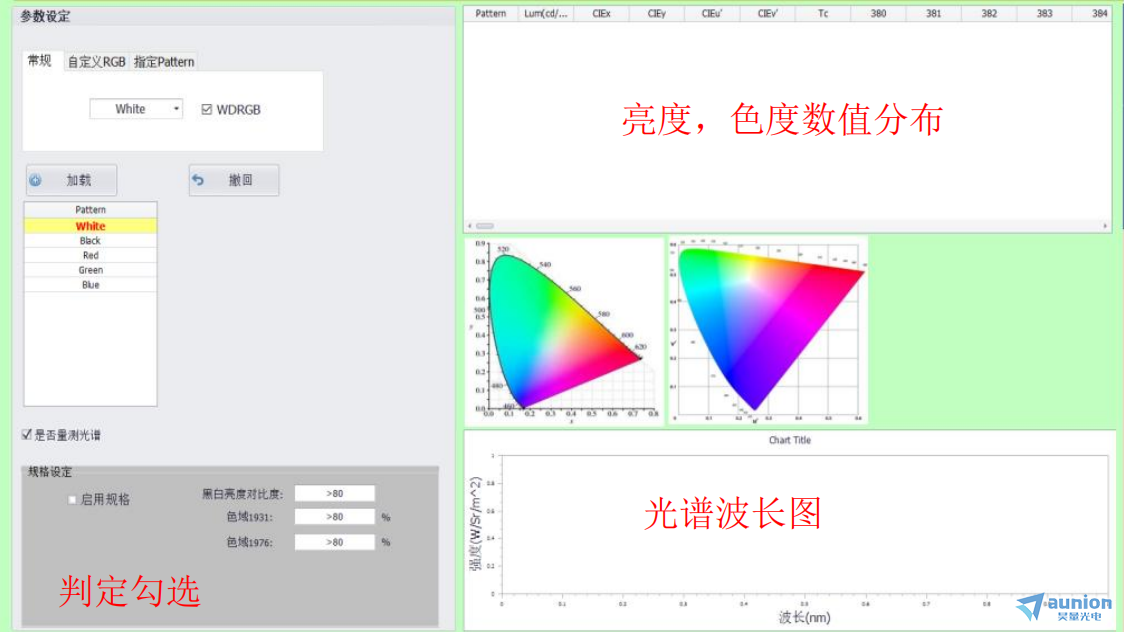

软件操作：
手动模式
自动模式
专案建立
三轴移动控制
测试点位编辑
测试画面控制
配置文件修改
客制化报表
CCD实时显示
中心点设置：
背光测试，无PG提供RGB画面切换
均匀性测试：
5点、9点、13点、25点、MXN矩阵点、自定义点均匀性量测
