大角度和位置测量仪 - 紧凑的4D测量系统
--- 同时测量弧秒范围内的角度（双轴），和千分尺范围内的位置偏差
产品简介：
AUT-ELWIMAT-VFS 4000基于创新的渐变式光圈调节技术，在紧凑的系统中提供精确的4D测量（2×角度，2×位置）。它非常适合光学元件和系统的对准、校准和监控，特别是在激光和仪器仪表技术中。
使用AUT-ELWIMAT-VFS 4000，只需使用一个测量过程，就可以同时测量弧秒范围内的角度（双轴）和千分尺范围内的位置偏差。这可以节省时间，提高精度，并极大限度的减少光学系统中的未对准。
同时测量角度和位置
高精度和高灵活性
智能软件和数字集成

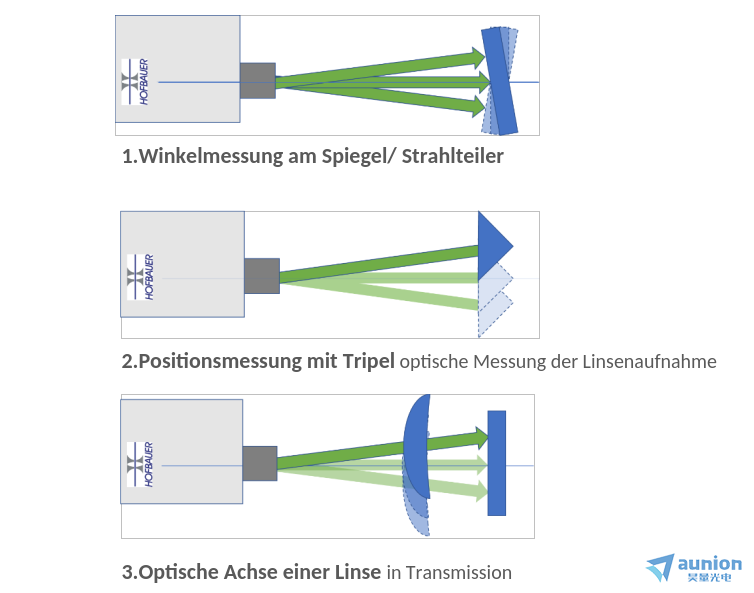

同时测量角度和位置
使用AUT-ELWIMAT-VFS 4000，可以同时测量弧秒范围内的角度（双轴）和千分尺范围内的位置偏差-只需使用一个测量过程。这可以节省时间，提高精度，并极大限度地减少光学系统中的未对准。
高精度和高灵活性
由于其光电设计，该系统可自由定位，即使在长工作距离下也能提供高重复性。容差字段可以在相机图像中实时显示，当超出限制时，会有颜色变化
智能软件和数字集成

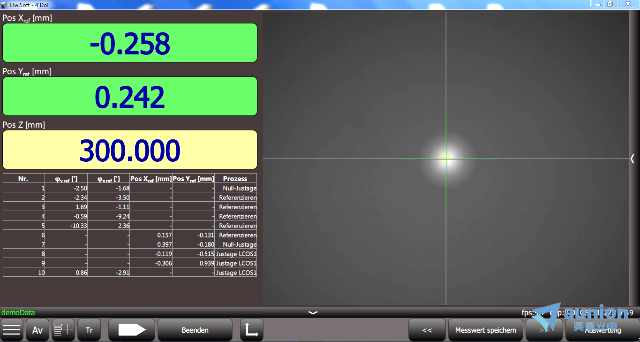

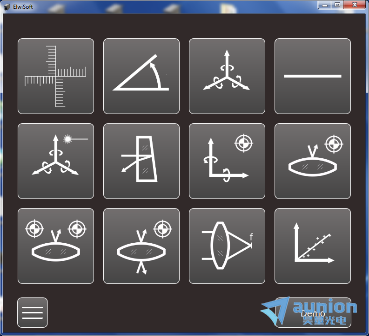

ELWISOFT-Base软件允许在Windows或Linux下直观操作，实时显示测量结果，并通过USB 3.0或TCP/IP进行控制。通过JSON协议，可以轻松集成到现有系统或工业4.0架构中。
技术规格：
| 测量轴 | 4自由度：2×角度φx/φy + 2×位置x/y |
| 角度测量范围(2w) | 1.0° – 11° |
| 角度分辨率 | 0.01″ – 0.1″ |
| 角度重复性 | 0.03″ – 0.12″ |
| 位置测量范围(X/Y) | ±20 mm – ±100 mm/m |
| 位置分辨率 | 0.1μm |
| 位置重复性 | 0.2μm–0.4μm（取决于距离） |
| 开口 | 7.3mm - 20mm |
| Min. 镜面直径 | 27.5mm - 40mm |
| Min. 反射镜直径 | 8mm - 21mm |
| 重量 | 0.7kg - 1kg |
| 机械尺寸 | Ø 40 f8; 107 × 62 × 110 mm³ |
| 接口 | USB 3.0、TCP-IP/JSON |
| 准确度/线性 | < 测量值的1% + 2R/<0.1% |
| 软件支持 | ELWISOFT-Base(Windows/Linux)，带映射、公差显示、触发模式 |
| 交付范围（标准） | ELWIMAT传感器，传感器电缆，ELWISOFT-Base软件 |
| 交付范围（触摸版） | 传感器、电缆、带映射文件的加固型触摸模块 |
为什么选择AUT-ELWIMAT-VFS 4000?
4D精度：同时测量角度和位置
紧凑性和移动性：可在实验室和生产中使用
直观的操作：结构清晰的软件，实时显示
使用灵活：测量范围无限制
数字网络化：面向工业4.0的JSON接口
应用：

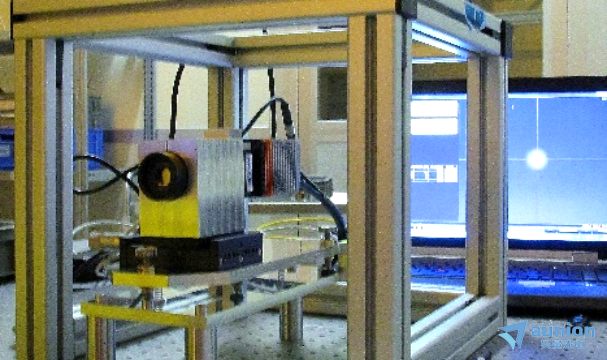

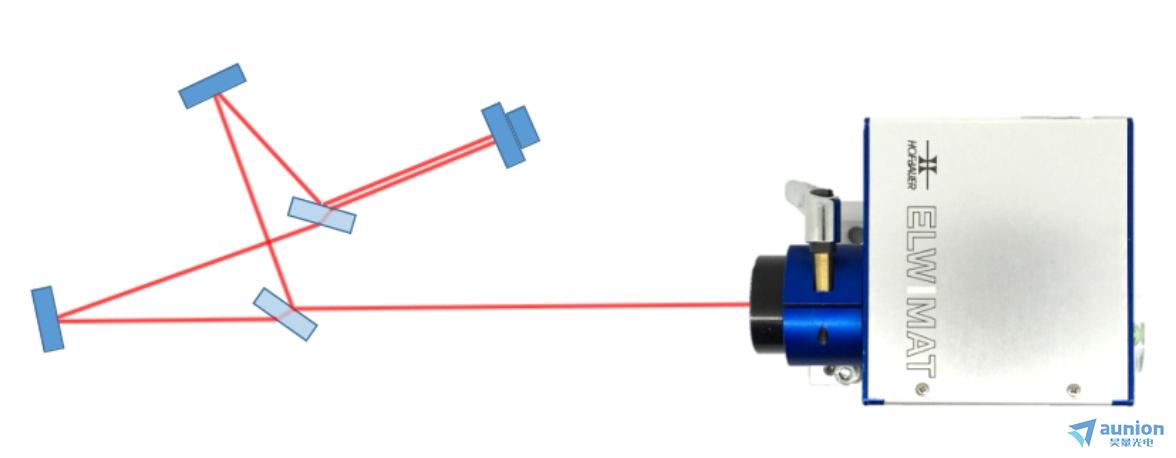

光束轴的对准和调整
镜子、分光镜、透镜、棱镜的调整
激光系统的构建和预置
光学-机械组件的组装和对准
激光技术中的位置和角度监测
镜头和显微镜组件的调整
