一.产品简介

   经济型矢量信号发生器，频率范围覆盖 9kHz～3GHz/6GHz/7.5GHz， 至大调制带宽 240MHz。内置基带信号发生器，支持 PSK、QAM、FSK、MSK 等超过 30 种格式的通用数字调制信号的实时发生。具备任意波播放功能，搭配信号模拟软件，可产生 5GNR、 LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号。2U窄机箱结构，重量低至 4kg， 便携性好，集成紧凑性高，可满足通信、工业电子、高校等多领域多场景高性价比测试需求。

二.产品特点

• 频率覆盖 9kHz～3GHz/6GHz/7.5GHz

• 大动态范围功率输出

• 至大调制带宽 240MHz

• 标配 30 多种标准数字调制样式实时产生

• 支持用户自定义仿真数据下载播放，可产生 5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号

• 优异的矢量调制性能，EVM 为 0.5%（5G NR，3.5GHz，测量值）

• 标配调频、调相、调幅、脉冲调制等多种调制功能

• 具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)

• 支持跨平台客户端及浏览器访问控制

• 支持 USB 功率计进行测试显示及功率平坦度校准补偿

• 支持 SCPI 指令录制，可生成 Qt、C#、C++等程控示例工程

• 支持 USB、LAN 接口程控

• 2U 窄机箱设计，19 寸标准机柜可并排部署 2 台，重量低至 4kg，便于搬移

    至大 240MHz 调制带宽：矢量信号发生器能够提供至大 240MHz 调制带宽，频响优于 1dB。根据不同 应用场景，支持 120MHz、240MHz 带宽灵活选配，可满足 4G、5G 等多种通信测试需求。

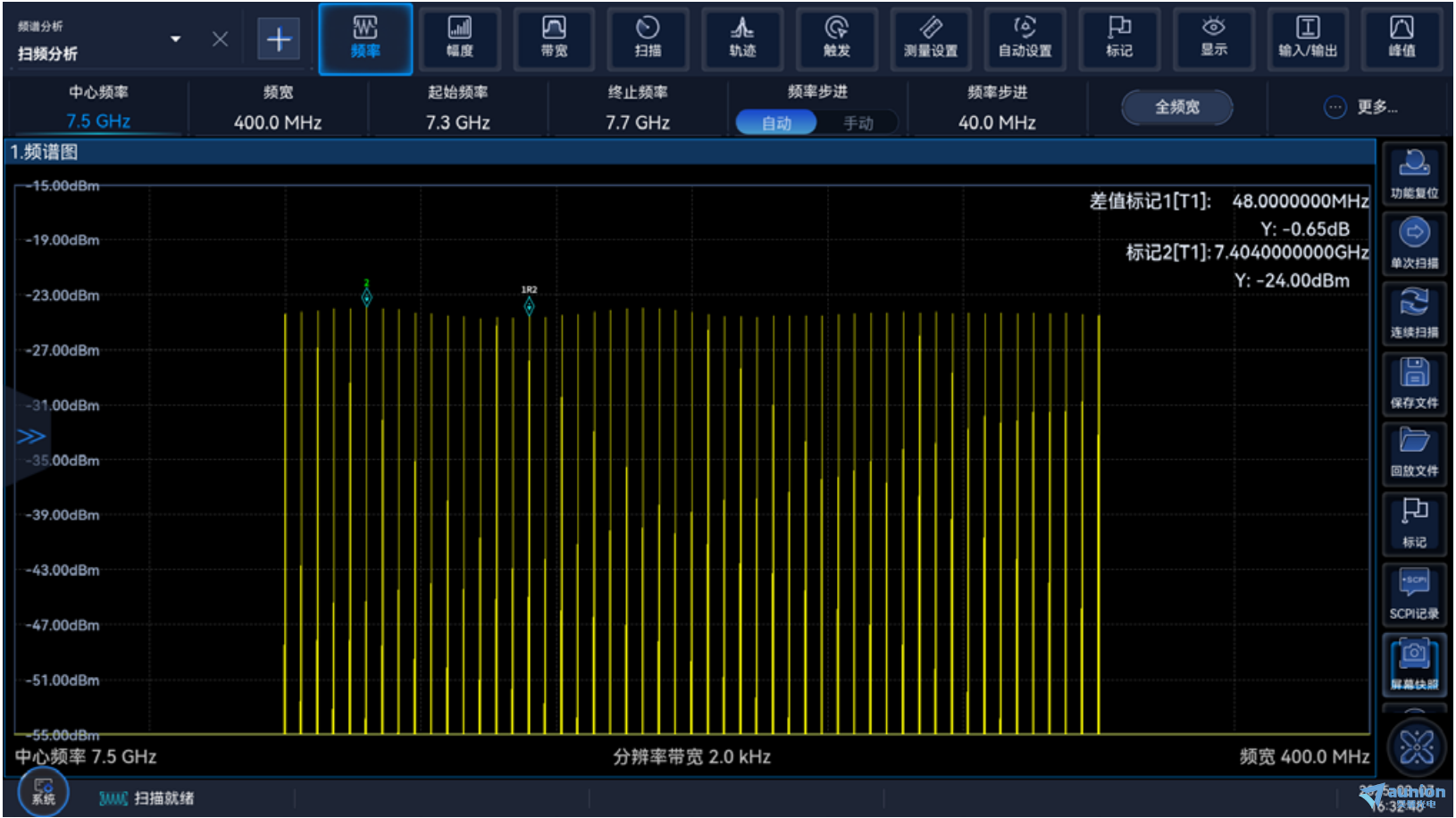

240MHz 调制带宽多音信号频谱（7.5GHz）

    高可靠大动态功率输出：标配高可靠大动态电子衰减器，至大输出功率达+25dbm（测量值），至小输出功率达 -120dBm，功率准确度<0.5dB（测量值）。

7.5GHz至大输出功率测试值

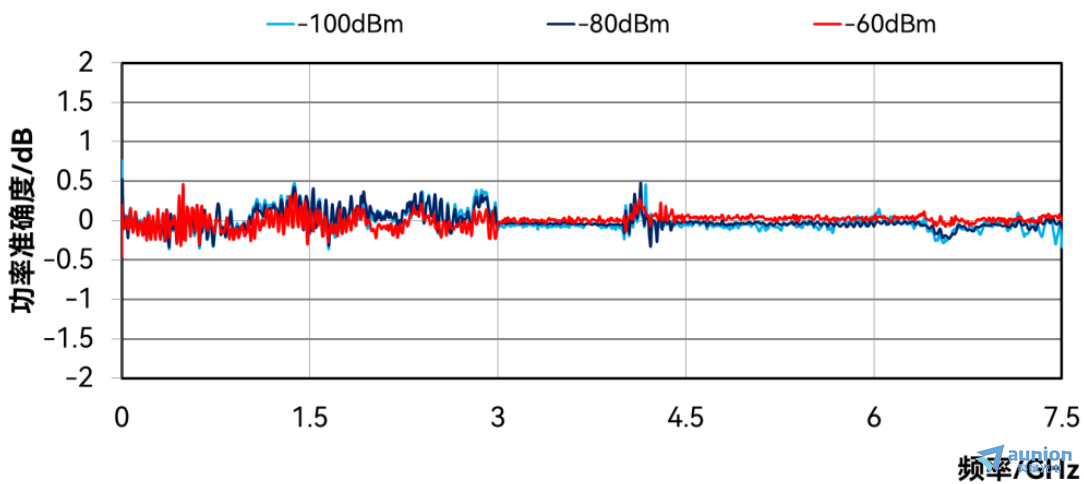

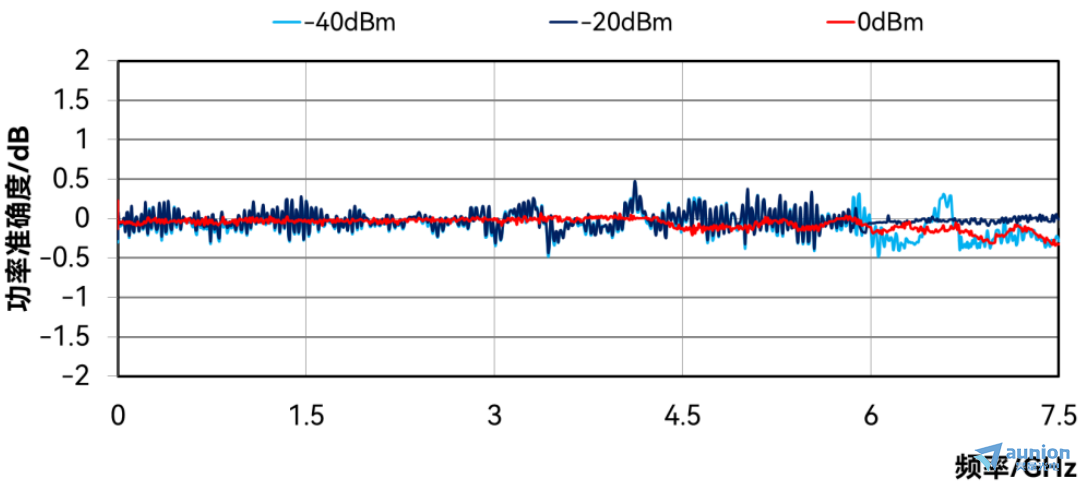

功率准确度测试值

    支持标准数字调制样式实时产生：标配 30 多种标准数字调制样式实时产生功能，相比任意波方式，大大减少生成时间，在 高速测试场景中具备明显的速度优势。 

• PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、 π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE

• QAM：16、32、64、128、256、512、1024、2048、4096

• FSK：2、4、8、16、32、64、自定义 FSK

• APSK：16APSK、32APSK

• ASK、MSK、自定义 IQ 文件

    优异的矢量调制精度：矢量信号发生器具备优异的矢量调制精度，EVM 为 0.5%（5G NR，3.5GHz 载波，测量值），ACLR 为-55dBc（5G NR，3.5GHz 载波，测量值）。胜任通信设备研发中 的性能评估及产线中的通信设备性能检测。

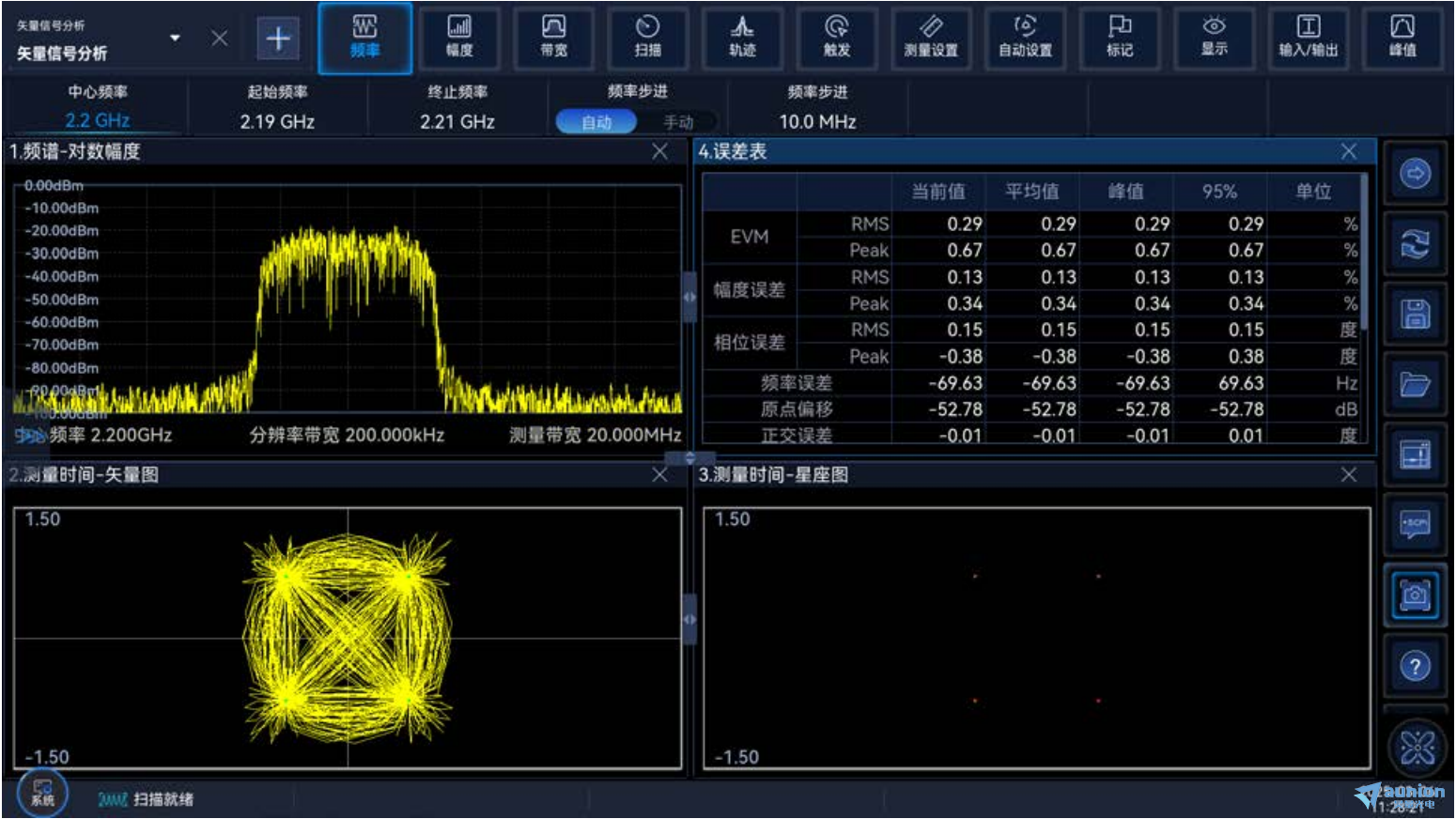

EVM 测试结果（2.2GHz，QPSK，4Msps）

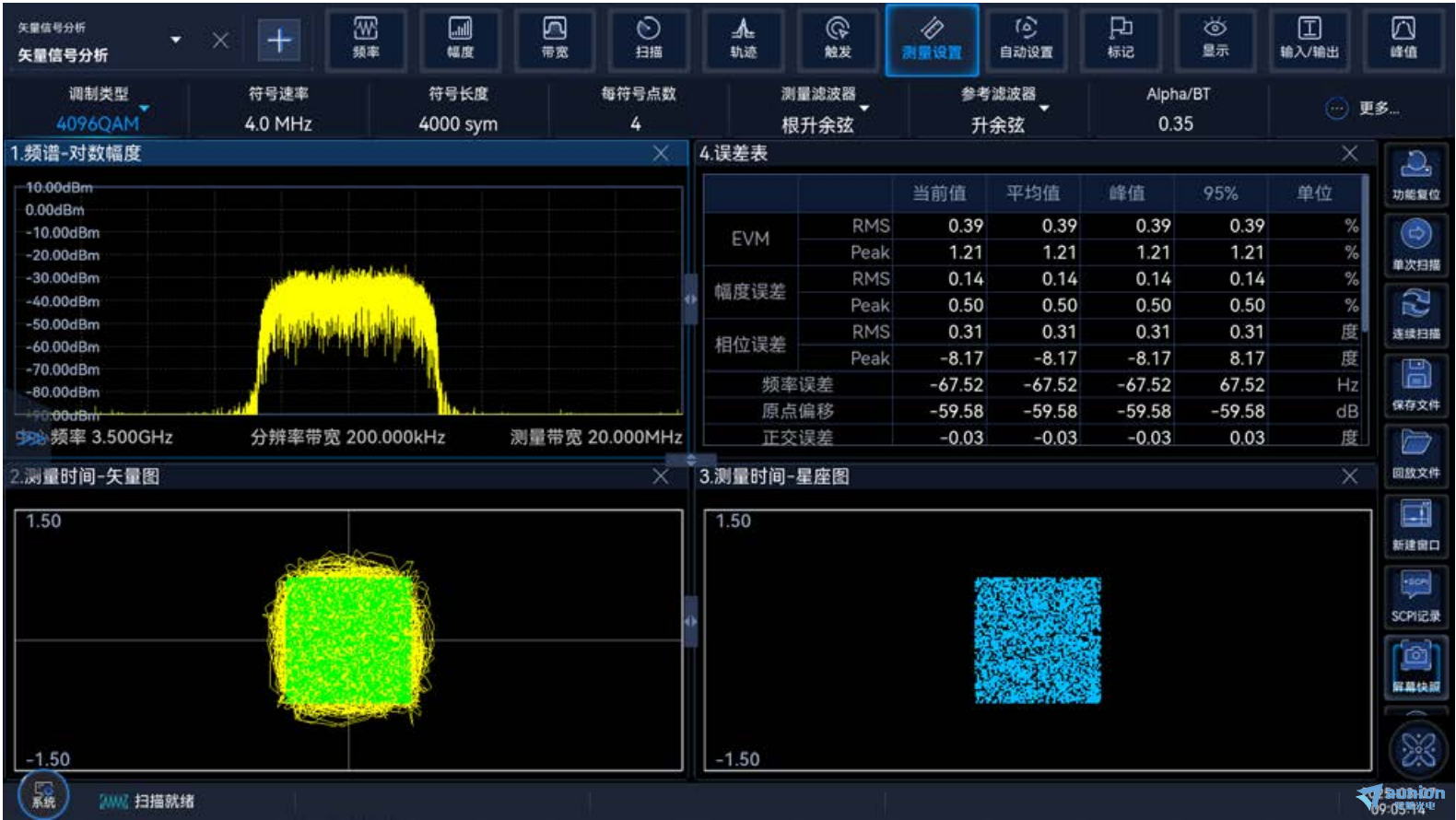

 EVM 测试结果（3.5GHz，4096QAM，4Msps）

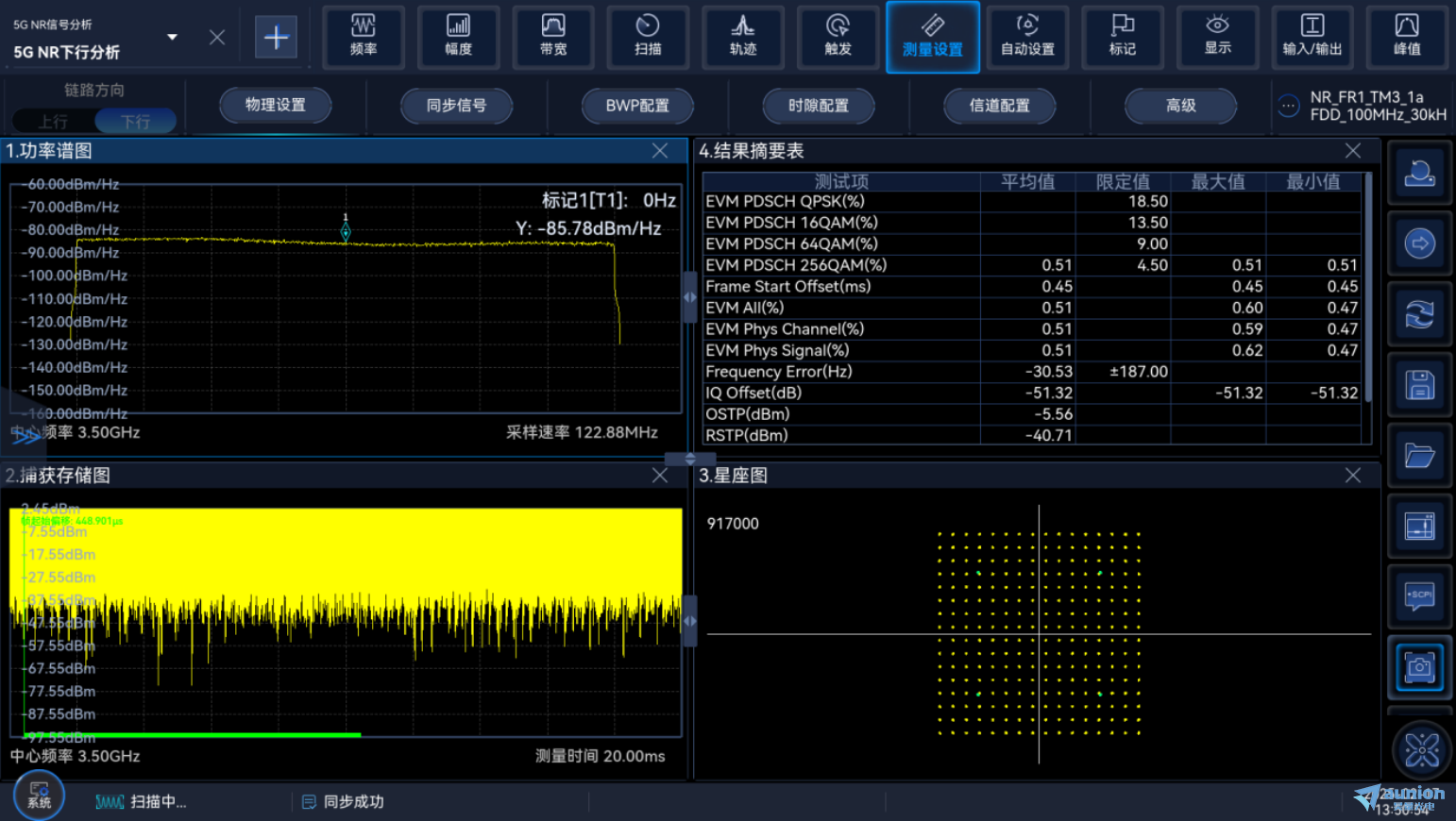

EVM 测试结果（5GNR FR1,100MHz,256QAM,30kHz SCS，3.5GHz）

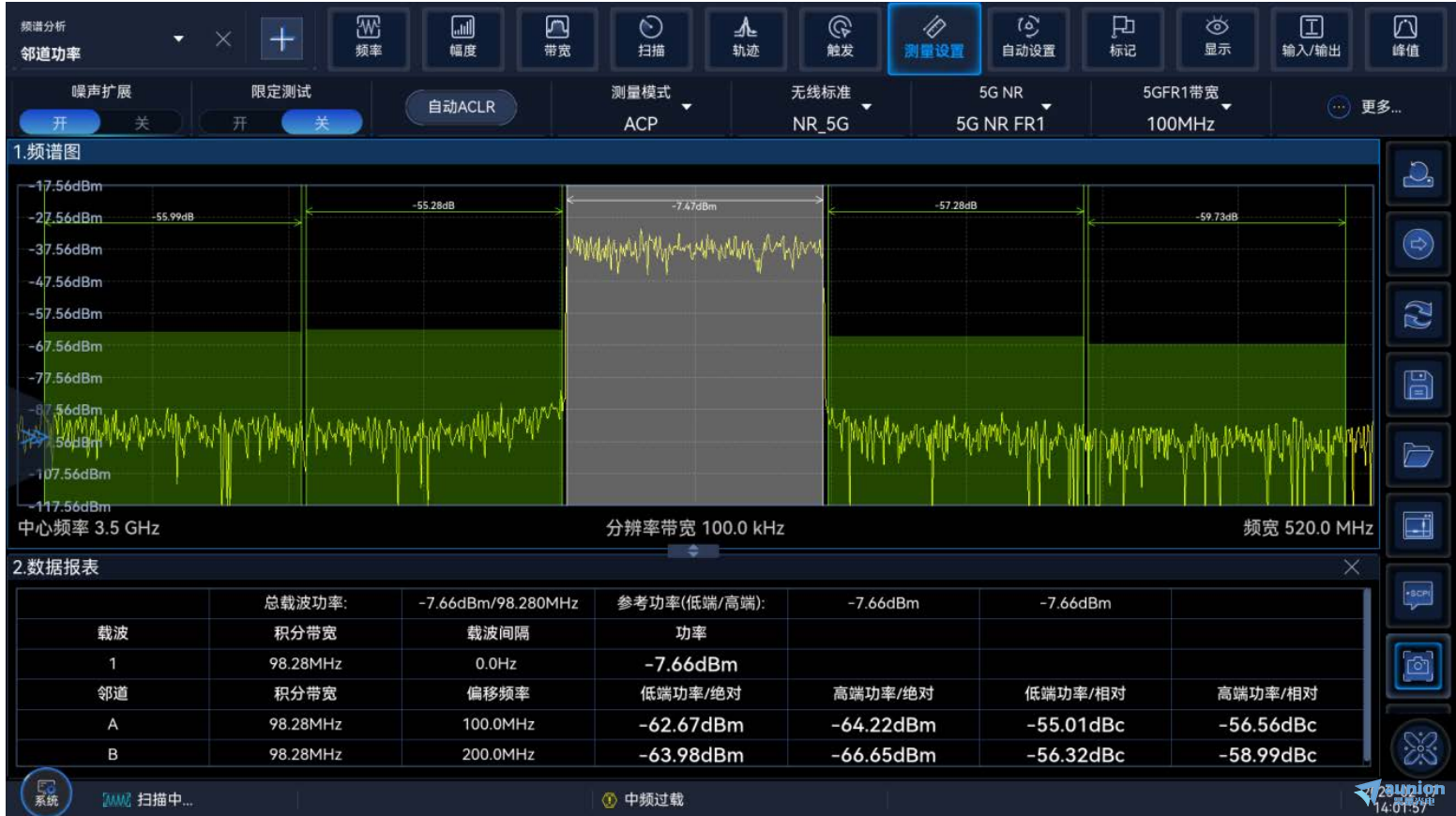

ACLR 测试结果（5GNR FR1,100MHz,256QAM,30kHz SCS，3.5GHz）

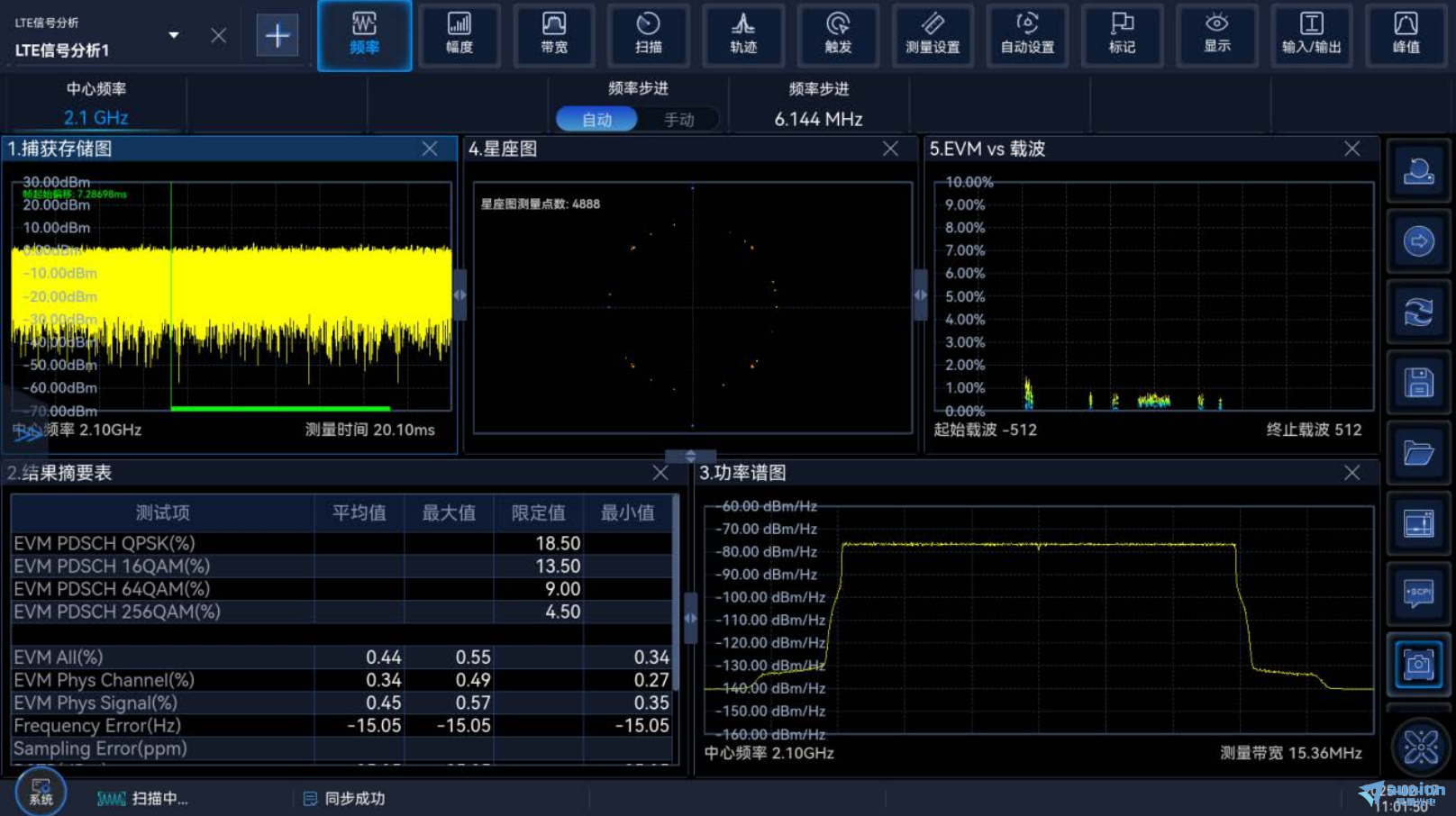

EVM 测试结果（LTE, 10MHz LTE E-TM3.1,2.1GHz）

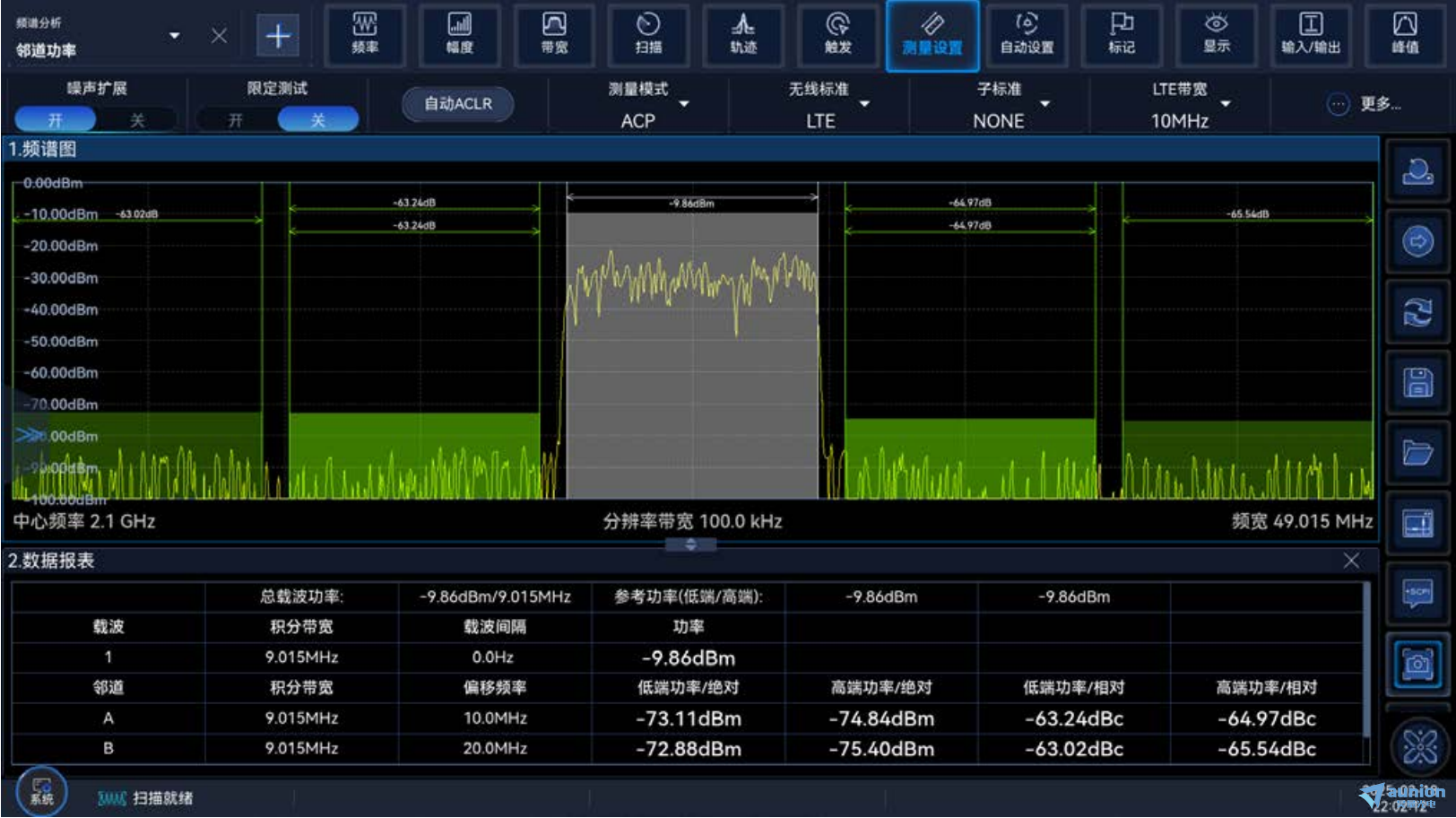

ACLR 测试结果（LTE, 10MHz LTE E-TM3.1,2.1GHz）

    支持用户自定义仿真数据下载播放，可进行多种通信协议信号模拟：矢量信号发生器搭配信号模拟软件，可产生 5GNR、LTE、WCDMA、GSM、 WLAN、LoRa、蓝牙等多种通信协议信号，并自动下载播放。

    支持 USB 功率计进行测试显示及功率平坦度校准补偿：矢量信号发生器支持多家厂商的功率探头进行测试显示，并能使 用功率探头进行自身的功率平坦度校准补偿。

    支持 SCPI 指令录制：矢量信号发生器支持 SCPI 指令录制，该功能可自动生成 Qt、C#、C++等程 控示例工程，让程控更简单。
