多通道数字延迟发生器——1ps延迟分辨率

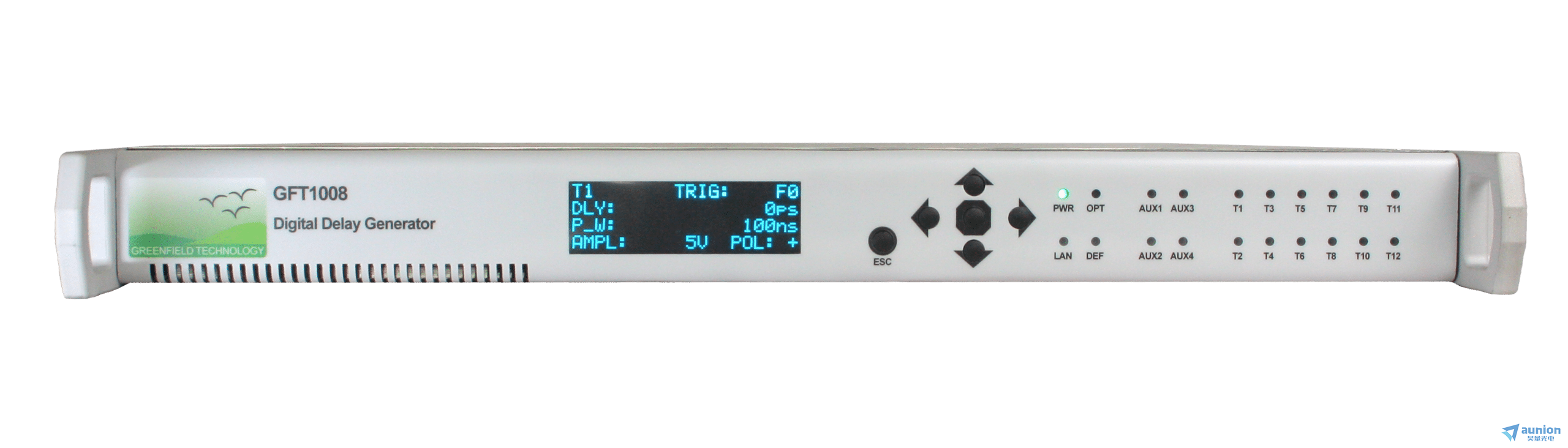

GFT1008 前面板：LCD 显示屏、按键区与 T1–T12、AUX1–AUX4 触发状态指示

GFT1008 是法国 Greenfield Technology 推出的机架式数字延迟发生器，在 19 英寸 1U 机箱内提供 8 路独立延迟通道（可选 4 / 12 / 16 路）。延迟范围 0–10 s、分辨率 1 ps，同一台设备即可覆盖从皮秒级精细延时到秒级长延时的时序需求，无需分段切换或更换模块。

设备内部由时基、触发控制器、延迟通道、通道输出、接口控制器五个功能块组成。时基为 160.00 MHz，可锁定外部 10 MHz 参考；每个延迟通道可从四类触发源中独立选择：外部触发输入、两台内部同步定时器（1 Hz–1 MHz）、光触发（选件）。T0 通道作为全部延迟输出的时间基准。

抖动与准确度：内部触发时通道间 RMS 抖动 <15 ps + 延迟(s)×10⁻⁸，外部触发至任一通道 <50 ps + 延迟(s)×10⁻⁸，准确度 <100 ps + 延迟(s)×10⁻⁷。选用 3.3 V 低抖动输出选件时，抖动可降至 <6 ps + 延迟×10⁻⁸。

标准输出 3–10 V（步进 10 mV），驱动 50 Ω 负载，上升与下降时间 <1.5 ns，脉宽 50 ns–10 ms 可调；每个通道的触发源、延迟、脉宽、幅度、正负向均可独立设置。按 4 通道一组，还可配置 3.3 V 低抖动、1.5–5 V、15–50 V 输出，或 850 / 1310 / 1550 nm 光输出。

控制方式有三种：前面板按键与 LCD 显示屏、内置 web 服务器网页（浏览器直接访问，无需安装软件）、PC 软件，参数在设备内自动保存。设备既可独立运行，也可作为定时系统的从机（Option 2），由主振荡器发射机经光纤统一控制与同步，多台设备分布距离可达 1 km 以上。

产品特点

• 1 ps 步进覆盖 0–10 s 全量程　皮秒级精调与秒级长延时同机完成，无需分段或换挡。

• 低抖动　内部触发通道间 <15 ps + 延迟×10⁻⁸；3.3 V 选件可降至 <6 ps + 延迟×10⁻⁸。

• 逐通道独立　触发源、延迟、脉宽、幅度、正负向按通道单独设置。

• 四类触发源　外部触发（至 1 MHz 或单次）、两台内部同步定时器（1 Hz–1 MHz）、光触发。

• 五种输出驱动　3–10 V、3.3 V 低抖动、1.5–5 V、15–50 V、光输出（>250 μW），按 4 通道一组配置。

• 光纤组网同步　Option 2 由主振荡器发射机经光纤同步多台从机，3 台即 24 路，链路可达 1 km 以上。

• 三种控制方式　前面板、浏览器网页、PC 软件任选，参数自动保存。

• 机架紧凑　1U、19 英寸、深 410 mm、<6 kg、90–240 V 宽压供电、功耗 30 W。

输出驱动选型

• 按 4 通道一组选配，同一台设备可混装不同驱动类型。

• 占空比：-STD、-50V 与光输出 0–25%；-3.3V 与 -05V 可连续输出。

• 表中抖动为固定项，实际值需叠加「延迟(s)×10⁻⁸」。

• 光输出型号：-W850ST（850 nm）、-W1310SC、-W1310FC（1310 nm）、-W1550SC、-W1550FC（1550 nm）。

功能选件与订货号

• 订货号格式 GFT1008-X-X-X-X，每段对应一个选件号，未选留空。

• 选型三步：定通道数（留 2–4 路余量）→ 定各通道电压与脉宽 → 定是否接入外部时基或定时系统。

技术参数指标

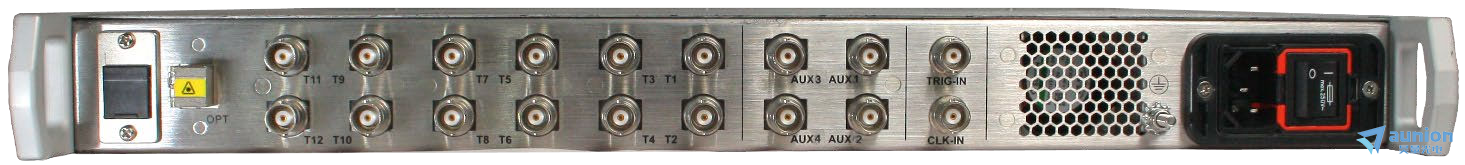

后面板：T1–T12 延迟输出、AUX1–AUX4、TRIG IN、CLK IN、LAN 与光输入

• AUX1、AUX2 可作 T13、T14 输出或抑制／门控输入；AUX3 可作 T15 或时钟输出；AUX4 可作 T16 或 T0 参考输出。

• -AUX 选件与扩展至 16 通道互斥，整机延迟输出合计 16 路。

网页与软件控制

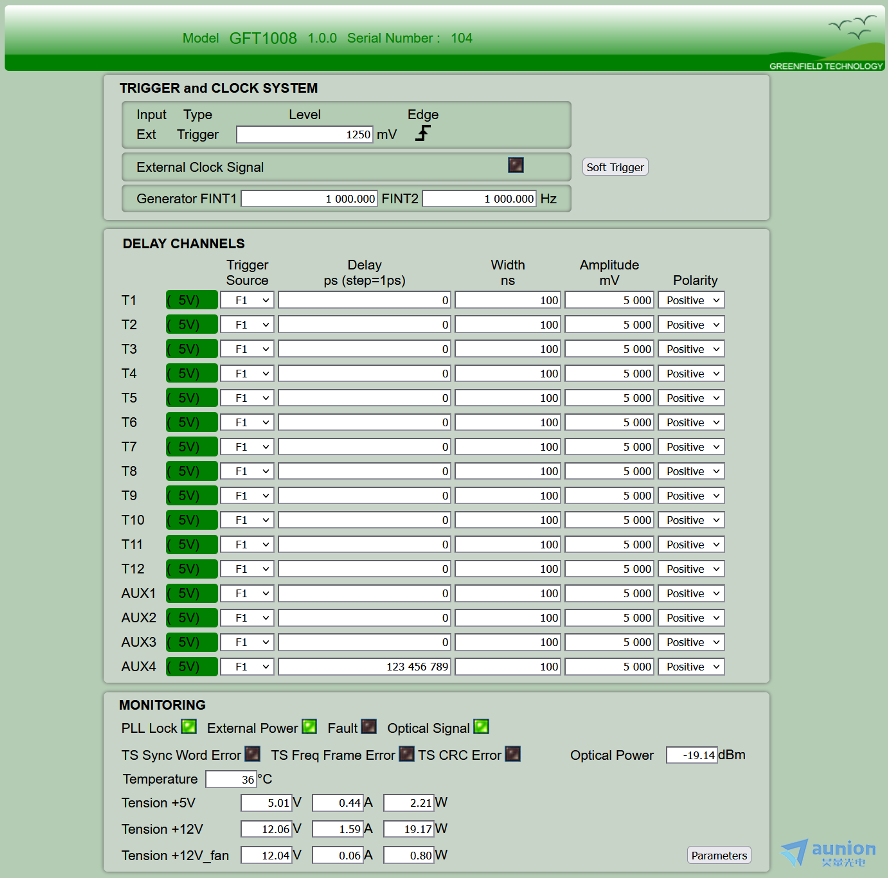

浏览器控制页面：触发与时钟设置、T1–T12 与 AUX1–AUX4 逐通道参数、状态监测

• 三种控制方式　前面板按键 + LCD、浏览器访问内置网页、PC 软件。

• 网页操作　网线接入 LAN 口后在浏览器（Chrome、Firefox）输入设备 IP 即可打开，免装软件；支持软触发。

• 逐通道设置　触发源、延迟（ps 步进）、脉宽（ns）、幅度（mV）、正负向。

• 状态监测　PLL 锁定、外部供电、故障、光信号、机内温度、+5 V／+12 V 电压电流功率。

• 参数保存　全部配置存于设备内部，重新上电沿用上次设置。

定时系统同步模式

• 组网方式　主振荡器发射机 → 光分路器 → 多台 GFT1008 从机，选配 -OTS 或 -OTB 光接口。

• 传输内容　时基同步、单次与重复触发、抑制指令，均走同一根光纤。

• 容量　3 台从机即 24 路延迟通道，通道数随从机数量线性增加。

• 距离与抖动　从机距主机可达 1 km 以上；抖动 <15 ps rms + 延迟×10⁻⁸（通道间，内部触发）。

• 时基来源　10 MHz 参考或 GPS 信号。

应用场景

• 系统激光时序控制　多级放大、泵浦与种子光的皮秒级延时编排；锁模激光器可同步可选时钟频率。

• 闪光灯与 Q 开关　闪光灯预燃、Q 开关开启与出光时刻配合；触发电压较高时选 15–50 V 输出。

• 高速相机门控　Iccd、分幅与条纹相机的门控与同步，多台相机可分配不同延时。

• 元器件测试与 ATE　多路时序激励、程控延时扫描，以太网便于集成进测试机架。

• 仪器触发与精密脉冲　示波器、采集卡、脉冲源同步，或需秒级长延时与细步进共存的实验。

可搭配电子学测试仪器、皮秒与飞秒激光器、高速相机、电光与声光调制器、电子学模块使用。
