微米级光纤链路测试 光频域反射计
一.产品简介
光频域反射计基于光频域分析与光外差检测技术，具备测量精度高、动态范围大的优点。能够以微米级分辨率探测光器件、光模块、硅光芯片等内部构成，单次扫描即可获取损耗曲线，快速精确的提供内部各器件插回损、位置等关键信息，真正做到芯片级“可视化”。光频域反射计适用于航空航天、舰船、车辆、数据中心等专用光网络链路的故障诊断及定位。在各类光通信器件的研发、生产领域，光频域反射计可大幅提高用户测试效率，降低测试成本。
二.产品特点
空间分辨率可达 20μm，定位精度≤100μm。
测量速度快，极限测量时间≤5s。
波长范围宽，1500nm~1600nm。
内置自校准模块，自动修正测试曲线，有效提高测试稳定性。
三.典型应用

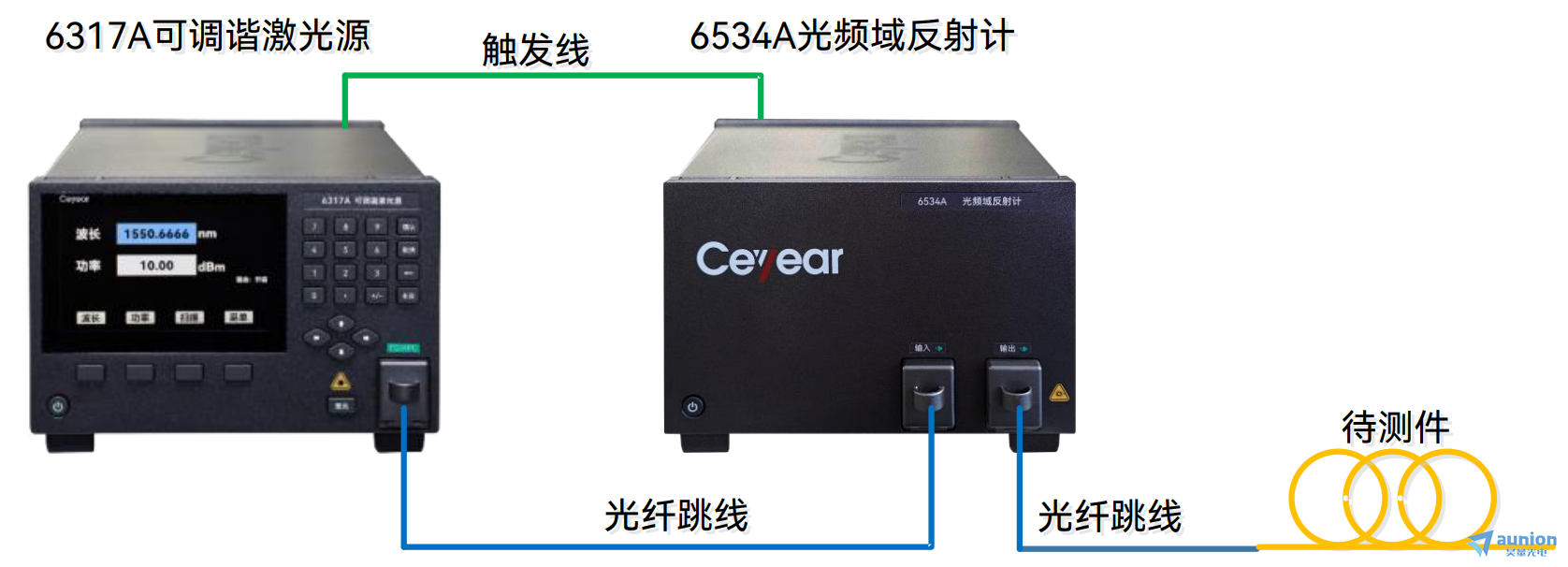

光频域反射计适用于器件级故障定位与测试，可以实现高精度、高灵敏度分布式测量。建议搭配可调谐激光源使用。微米级光纤链路测试方案如图 1 所示。
图1 微米级光纤链路测试方案
四.OFDR在柔性板材形变检测中的应用
从工业控制到消费电子，高精度的光纤传感都发挥着不可或缺的作用。以常见的柔性板材为例，其长期弯折后因疲劳累计效应易产生断裂风险点，实现定量检测评估具有重要意义。为满足该领域检测需求，应用光频域反射计（OFDR）技术，开发检测算法，达到了毫米级传感空间分辨率。
本方案结合可调谐激光源，集成相关算法，突破偏振衰落效应抑制技术、扫频非线性补偿技术、互相关解调技术等瓶颈。与传统的光纤光栅（FBG）解调仪相比，无需在光链路中布设FBG，通过解调光纤中各位置瑞利散射信号的频移，即可实现分布式定量测量，具有明显优势。

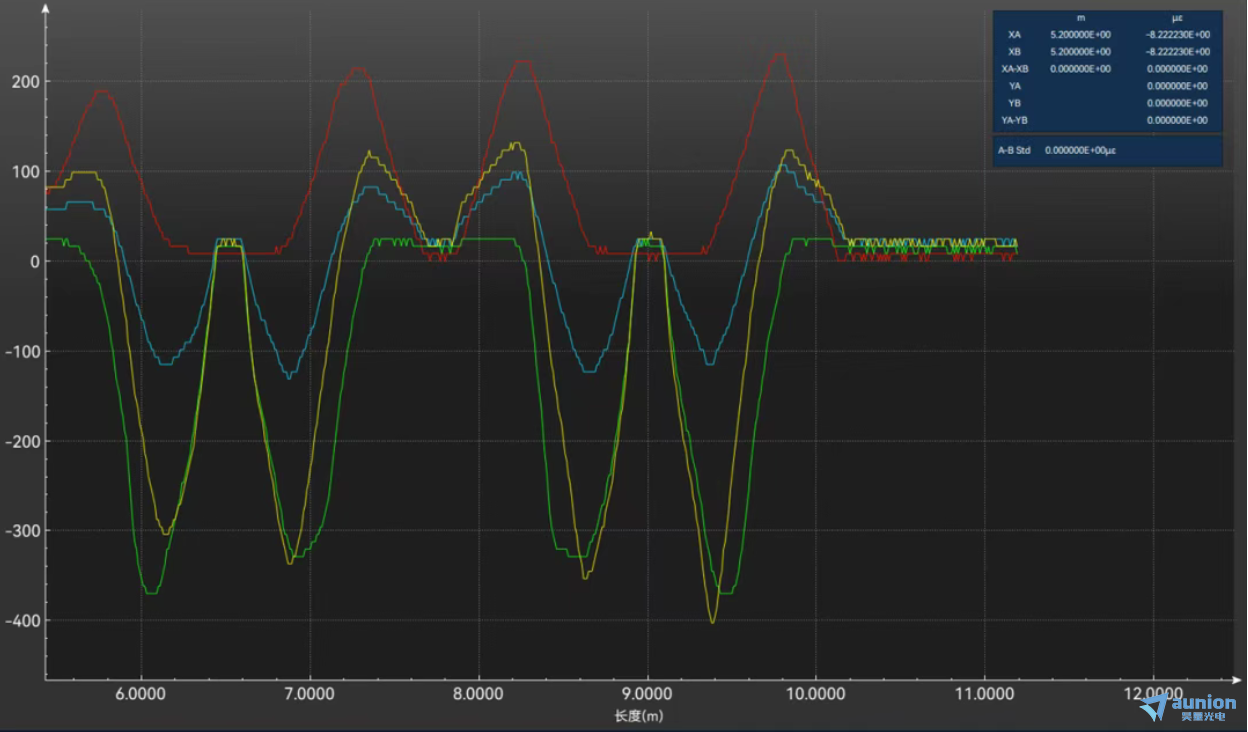

对柔性板材进行弯曲、扭转后，板材产生形变，图2为4次形变对应的OFDR解调结果。本次实验传感区间约5米，传感空间分辨率为5毫米，根据测试曲线可得到传感光纤各点的频移大小，能够反映变形的幅度、方向。本产品可根据用户需求输出时、频域数据，传感空间分辨率可调，适配各类单模光纤及弱栅（WFBG）阵列，确保产品能够应用于各种场景，助力科研人员搭建传感测试方案。
OFDR技术凭借着超高的空间分辨率及应变/温度测量精度，适用于飞机结构监测、蓄电池状态监测、集成光波导研发等领域。
