光通信C波段1525nm-1565nm精密光谱分析仪
一.精密光谱分析仪的产品概述
光通信C波段1525nm-1565nm精密光谱分析仪6366A是一款基于激光相干原理，采用光纤受激布里渊效应结合可调激光器推扫实现精密光谱测量的精密光谱分析仪。1525-1565nm 光谱范围属于光纤通信中的C波段，可以适用于波长范围内的高速光网络调制光信号分析、光传感系统性能评估、光网络监测、光纤光梳光源等有源和无源光纤器件等的测试与分析。可非常便利的扩展被动元件测试、偏振特性测试、位相测试及复频谱分析，等功能。下一代超高速光通讯在更充分利用频谱资源（如光正交频分复用Optical OFDM 技术、偏振复用技术）的基础上，在信号和传输领域也需要调制技术、相干调制及相干探测技术等。这些技术所涉及的光源、调制器、无源器件、探测器、传输网络，无一不需要对光频谱、位相、啁啾、偏振、时域振幅等物理量及其变化和噪声作完整、准确、精细的测量。6366A 正是适合此类应用的全能型仪器。
二.精密光谱分析仪的特点
1525nm～1565nm光谱扫描范围
光谱分辨率优于0.3pm
无杂散动态范围优于50dB
波长采样分辨率5MHz
内置气室C12 HCN
校准输入功率范围-70dbm～+13dBm
波长精度±2pm
功率测量精度±0.5dB
全光学方案，SBS 技术，真实频谱
正交分量（偏振）相关的频谱、位相、啁啾、时域信号测量
光器件插损、回损、波长及偏振敏感分析测试
复光学频谱仪，振幅、位相、啁啾等全面分析，无带宽限制，不依赖于调制格式
高灵敏度、高免伪讯动态范围
三.精密光谱分析仪的原理
光通信C波段1525nm-1565nm精密光谱分析仪基于激光相干原理，采用光纤受激布里渊效应结合可调激光器推扫实现精密光谱测量。

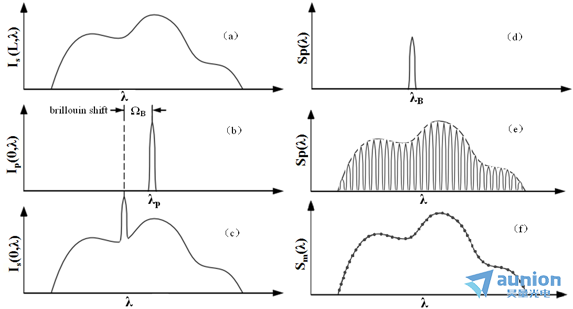

光谱测量流程:（a）待测信号;（b）泵浦信号;（c）受激布里渊效应放大后的输出信号;（d）基底移除后的分光光谱信号;（e）可调谐激光推扫得到全波段分光光谱信号（f）利用光谱重构算法得到的测量光谱

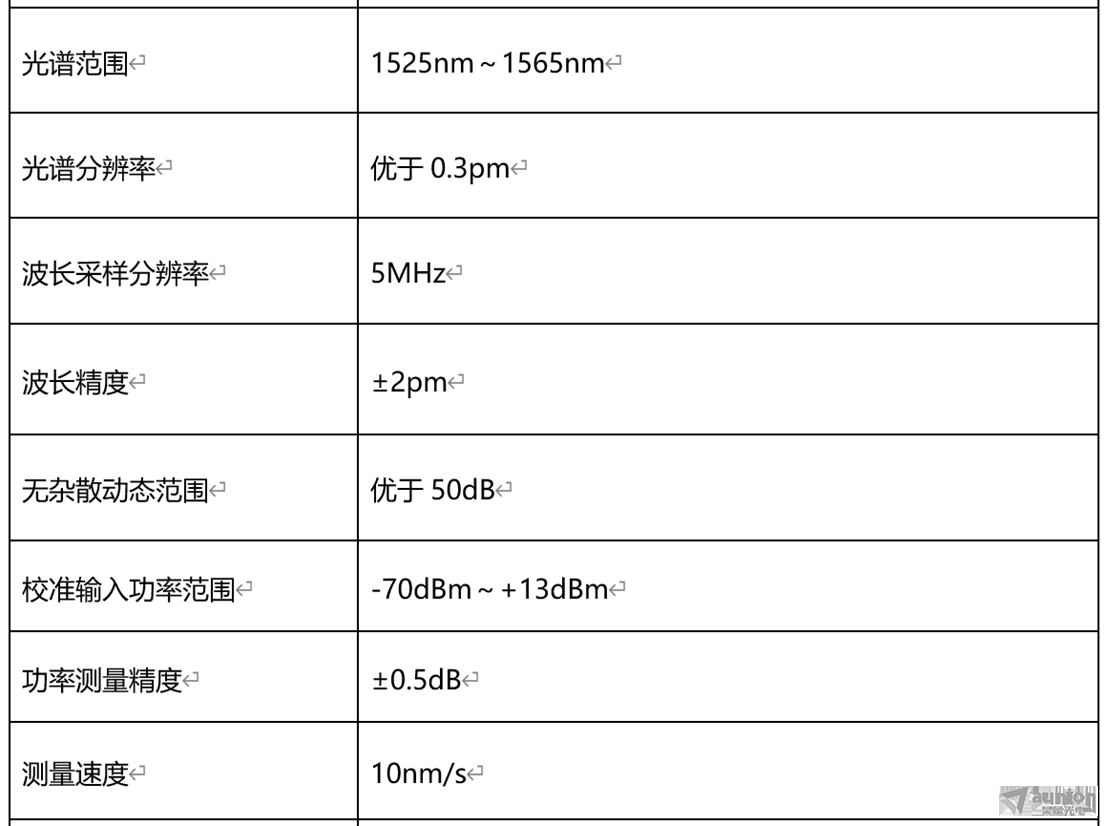

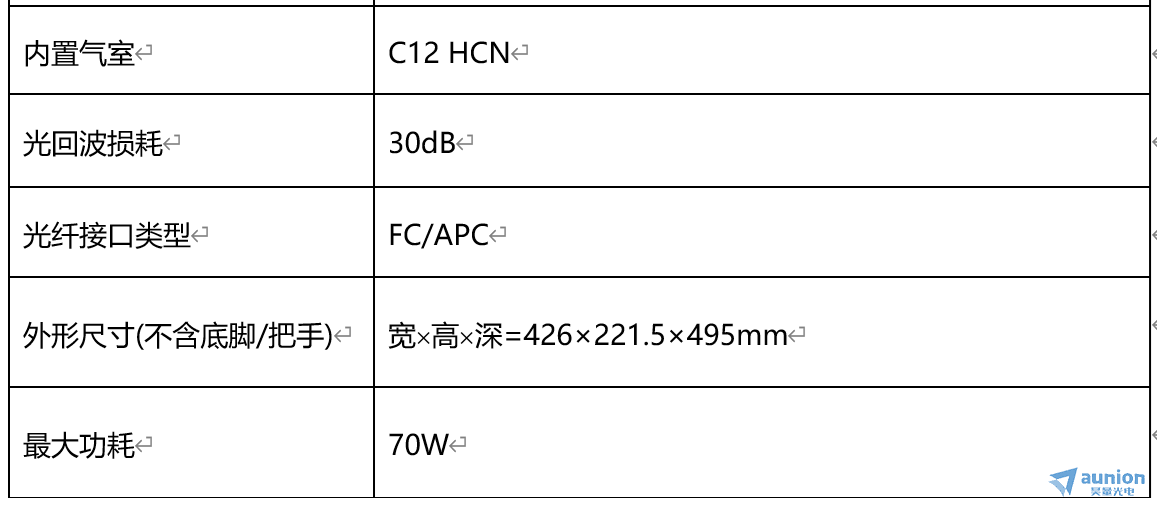

四.精密光谱分析仪的参数
五.精密光谱分析仪的应用
高速光网络调制光信号分析,
光传感系统性能评估
光网络监测
光纤光梳光源等有源光纤器件的测试与分析
无源光纤器件的测试与分析
DWDM测试
OFDM
无源器件分析
主动器件分析
位相信息分析
可调谐光源研发与生产
光纤传感
光频梳测试
