聚焦平顶光束整形镜,适用于3D打印、激光加工等领域

所属类别:光学器件 » 光束整形器件

所属品牌:德国Asphericon公司

产品负责人:

姓名:刘工(Eric)

电话:130 4060 6890(微信同号)

邮箱:junjie-liu@auniontech.com

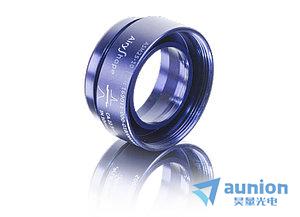

非球面光束整形镜-a|AiryShape&a|SqAiryShape

非球面光束整形镜-a|AiryShape & a|SqAiryShape简介

a|AiryShape是一款针对波长从300nm1600nm优化的光束整形器件。这种光束整形元件与聚焦透镜结合使用,可将准直的高斯光束转变为不同的聚焦光束轮廓(如Top-HatDonut)。由于其紧凑的设计,a|AiryShape可以很容易地集成到现有的设备中。

         asphericon新的光束整形器与聚焦透镜相结合,从准直的高斯光束中产生不同的方形聚焦光束轮廓(如Top-Hat, Donut)。将一个SqAiryShape与一个200毫米焦距的镜头和一个扩束器结合在一起,已经将总长度减少了25%


非球面光束整形镜-a|AiryShape & a|SqAiryShape规格

(1)a|AiryShape可以产生不同的光束轮廓,a|SqAiryShape产生不同的方形聚焦光束轮廓(如Top-Hat, Donut)。

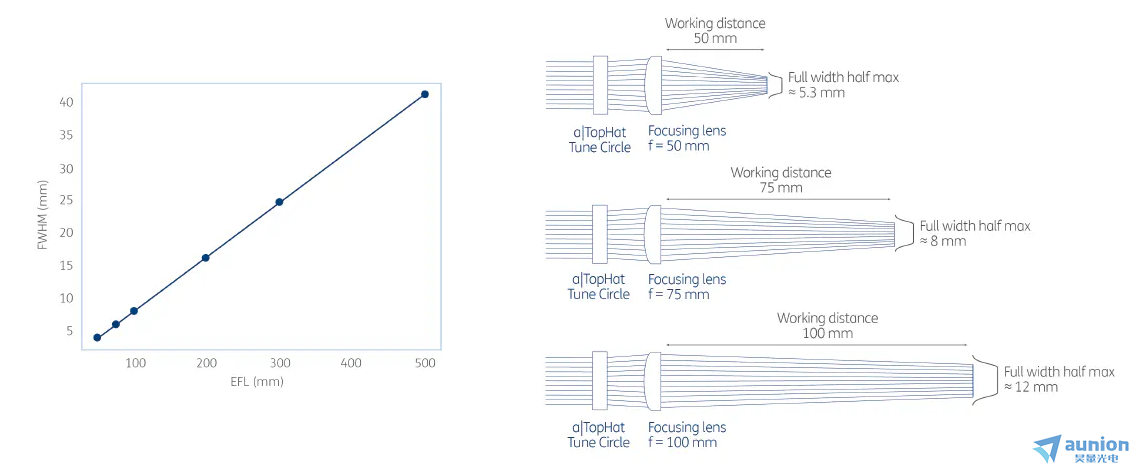

(2)剖面尺寸可通过焦距轻松扩展

(3)针对300纳米到1600纳米的波长进行了优化

(4)易于集成到现有设备中

(5)通过高精度安装实现完美对准

(6)紧凑型设计

(7)输入光束直径@ 1/e2 = 10 mm;输出光束直径dAiry = 10 mm

(8)激光诱发的损伤阈值12 J/cm², 100 Hz, 6 ns, 532 nm

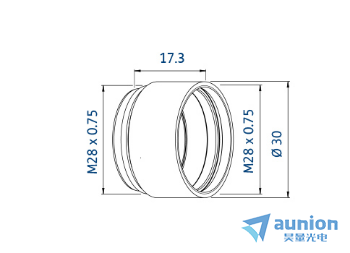

非球面光束整形镜-a|AiryShape & a|SqAiryShape尺寸

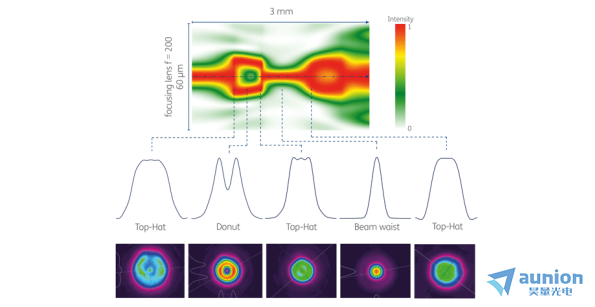

a|AiryShape的性能&灵活性

在下图中,沿其传播方向(Z轴)的归一化光束剖面图被总结为一个图。检测范围是腰部位置周围的±1.5毫米。此外,在不同的工作平面上,相应的强度剖面被显示为二维和横截面图。这两张特征光束轮廓图都是用a|AiryShapeλ=635纳米)生成的。根据a|AiryShape的工作原理,不仅可以在聚焦透镜的焦平面上生成一个Top-Hat光束轮廓,而且还可以在不同的工作距离上生成各种轮廓,以获得灵活性。所示光束轮廓的生成取决于输入光束的质量。为了达到优良效果,需要一个完美的准直光束,并使波前畸变几乎消失。




a|SqAiryShape的性能和灵活性

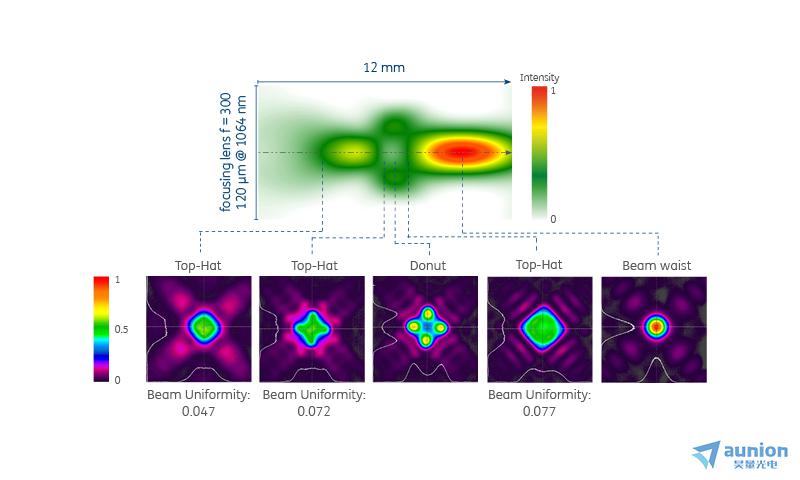

下图显示了a|SqAiryShape(λ=1064nm)的光束轮廓截面,以及它在不同工作平面上的强度轮廓。由于a|SqAiryShape的工作原理,在焦点区域不仅产生了一个方形的Top-Hat轮廓,而且产生了各种具有四重对称性的轮廓。从a|SqAiryShape生成的所有显示的光束轮廓都取决于输入光束的质量。为了获得优良结果,需要一个完美的准直光束,并使波前像差几乎消失。

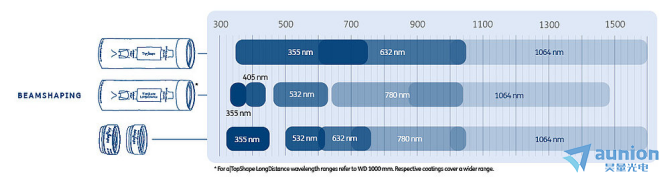

非球面光束整形镜-a|AiryShape & a|SqAiryShape的波长范围

基于BeamTuning元素,AiryShape涵盖了一个广泛的波长范围,以满足您的挑战性应用。




非球面光束整形镜-a|AiryShape & a|SqAiryShape应用示例

除了优化激光和加工参数外,焦点强度分布的调整为激光材料加工的高精度结果提供了巨大的潜力。asphericon与位于耶拿的Otto Schott材料研究所(OSIM)合作,分析了用a|AiryShape生成的各种定制强度分布,以确定其是否适合用飞秒激光器进行微纳米尺度的材料加工,如切割、打标和生成激光诱导的周期性表面结构。所有结果均可在A. Möhl等人的论文中下载

https://www.asphericon.com/fileadmin/user_upload/PDFs/Tailored_focal_beam_shaping_and_its_application_in_laser_material_processing.pdf

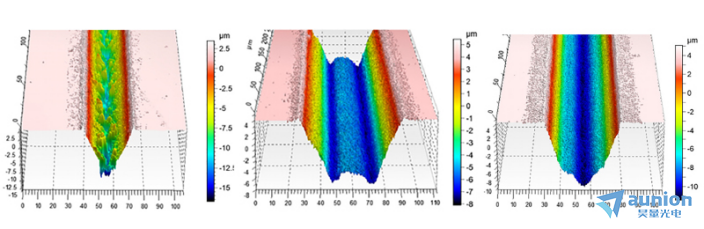

左边是用传统系统(高斯光束)生成的钢槽状结构,中间和右边是用光束整形器a|AiryShape生成的(左边是Donut轮廓,右边是Top-Hat)。

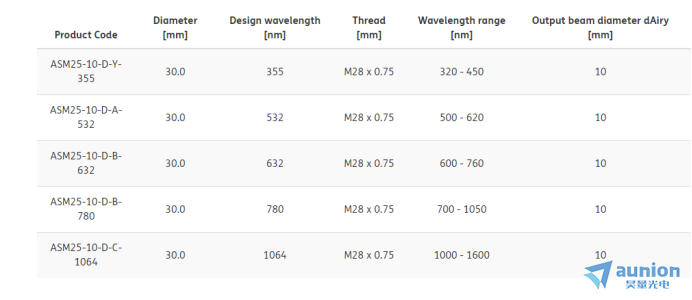

a|AiryShape各型号参数


a|SqAiryShape各型号参数


更多详情请联系昊量光电/欢迎直接联系昊量光电

关于昊量光电:

上海昊量光电设备有限公司是光电产品专业代理商,产品包括各类激光器、光电调制器、光学测量设备、光学元件等,涉及应用涵盖了材料加工、光通讯、生物医疗、科学研究、国防、量子光学、生物显微、物联传感、激光制造等;可为客户提供完整的设备安装,培训,硬件开发,软件开发,系统集成等服务。

您可以通过我们昊量光电的官方网站www.auniontech.com了解更多的产品信息,或直接来电咨询4006-888-532。
