扫描光电流显微镜AUT-phocuscan

  • 扫描光电流显微镜AUT-phocuscan
用于材料表面光电流分布特性的激光共聚焦光电流成像光谱系统

所属类别:光谱仪器 » 拉曼光谱仪 | 拉曼显微成像仪

所属品牌:韩国Nanobase公司

南方产品负责人

姓名:殷工(York)

电话: 130 6160 8524(微信同号)

邮箱:yaoyao-yin@auniontech.com

微信:点击扫描添加

北方产品负责人

姓名:刘工(Betty)

电话: 131 6225 7990(微信同号)

邮箱:ting-liu@auniontech.com

微信:点击扫描添加

扫描光电流显微镜AUT-Phocuscan



    随着光电流测量和分布验证成为补充材料分析应用中拉曼光谱的非常流行的研究技术之一,我们现在推出一种被称为“Phocuscan”的独立型 SPCM(扫描光电流显微镜)。


    AUT- Phocuscan 具有紧凑、高性能和低成本的特点,这是 Nanobase 产品的三个共同点。AUT-Phocuscan 在使用 40 倍物镜时具有与我们的拉曼显微镜产品相同的强大扫描功能,扫描面积为 200 x 200 μm,并采用 Nanobase 新开发的 1 μm 分辨率多轴微定位器。


    AUT-Phocuscan 与 Keithley 2400 或 2600 源表以及波长为 455 ~ 700 nm 和 780 ~ 1100 nm 的激光器兼容。客户可以选择将自己的 Keithley 原表或光纤耦合激光器集成到 Phocuscan。


AUT-Phocuscan 能为您做什么

  • 光电流成像

  • 光电流测量(源极/漏极、栅极依赖性)

值得关注的 AUT-Phocuscan 功能

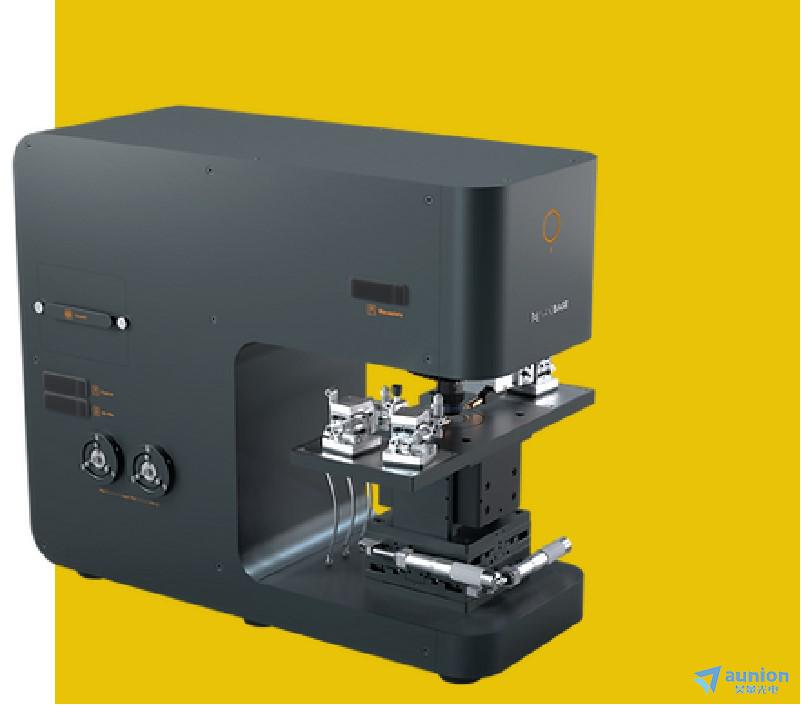

时尚的工业设计

  • AUT-Phocusan 的时尚设计独具匠心,为扫描光电流显微镜或探针台领域带来了前所未有的创新。非常大的提高用户的便利性。

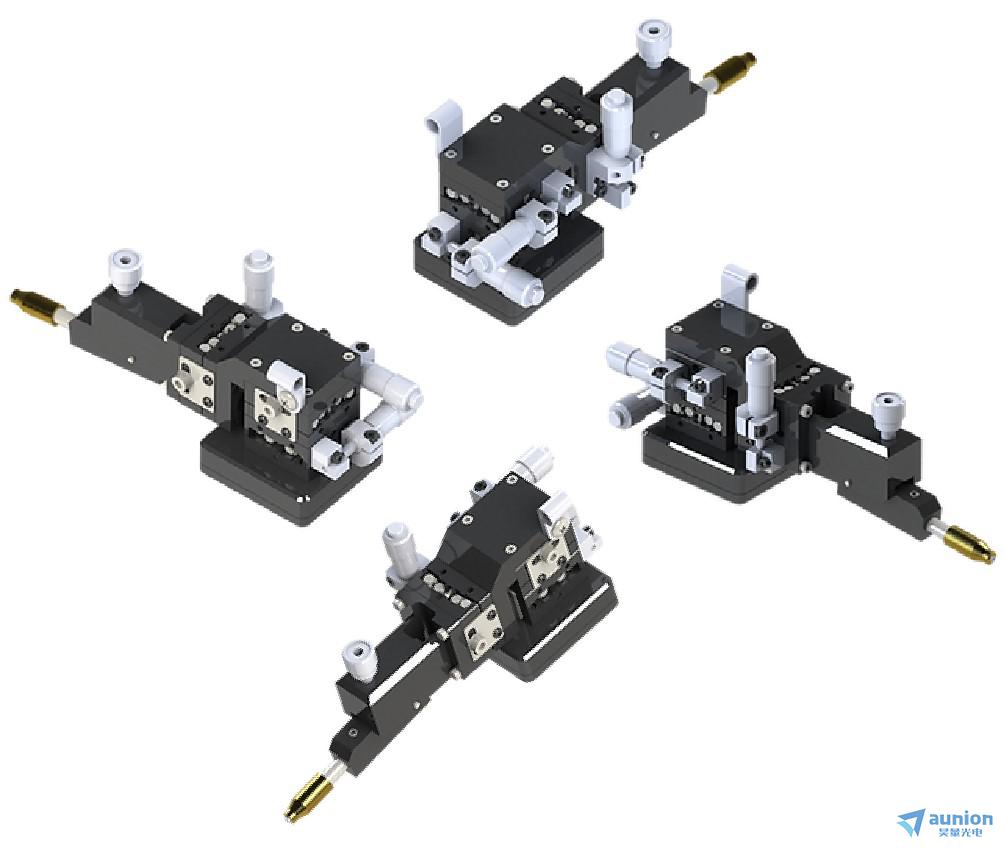

高性能微型定位器


  • AUT-Phocuscan 采用 Nanobase 开发的微型定位器

  • 交叉滚子轴承和千分尺驱动为这些定位器提供了完全的可调节性。

  • 这些微型设计的磁基定位器提供 1 μm 的分辨率和 8 mm 的行程范围。

  • 样品台上可安装四个微型定位器。

为您的 Keithley SMU 量身定制的可靠测量软件

  • 我们单独修改了 Nanophotocurrent 软件套件,以便与您的 Keithley 源表单元(2400、2600 系列)配合使用。我们也很高兴使其与其他 Keithley 源表单元型号兼容,因此请与我们联系,看看我们能提供进一步的帮助!

各种附件可优化您的光电流研究


  • AUT-Phocuscan 提供各种配件,如光学斩波器、偏振器和真空泵,以帮助您根据您的研究概念实现光电流研究目标。

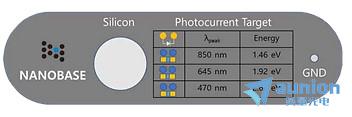

  • AUT-Phocuscan 还提供专为光电流校准而设计的参考样品。使用这个免费的参考样品,您可以确保始终稳定的数据采集。

使用简单的软件实现简单的工作流程

  • AUT-NanoPhotocurrent 是我们专门用于光电流测量的软件,在硬件设置和光电流数据采集方面提供了简化的体验。

  • 通过我们新开发的自动模式切换功能,可以保证更轻松、更快速的系统操作。将您的设备放在样品台上,将探针尖端放在设备上,将物镜对准设备,然后您就可以拍摄光电流数据了!

  • 您在我们的拉曼显微镜产品中享受的相同扫描(映射)功能也在 Phocuscan 上实现。

  • 查看下面的软件演示,亲自查看简单的过程。

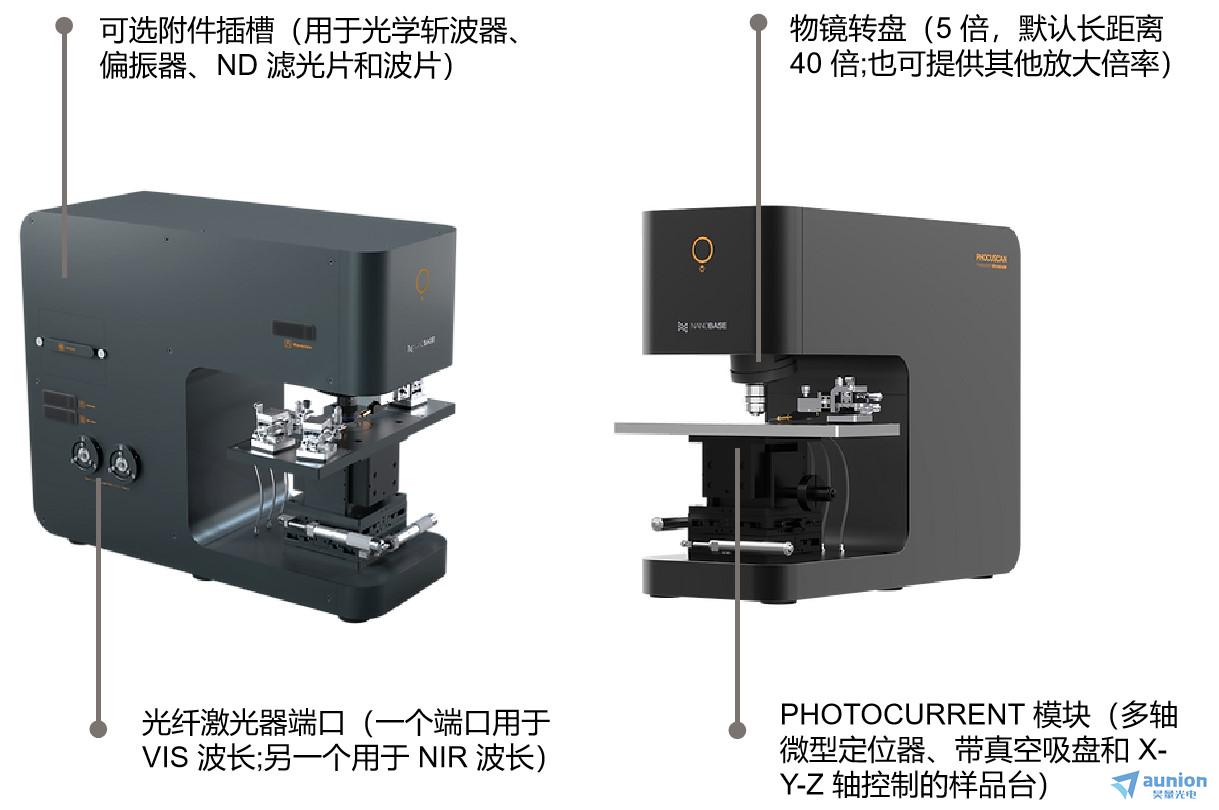

扫描光电流显微镜AUT-Phocuscan是由什么组成的


  • 系统平台

    - 用于明场的电动反射 LED 照明器 - 电动视觉激光镜盒
    - USB 3.0 超高速,6.0 MP 索尼视觉相机
    - 两个用于 VIS-NIR 激光输入的光纤端口(VIS:400 ~ 730 nm,NIR:780 ~ 1000 nm)
    - 三个可选附件插槽(偏振器、激光滤光片波片
    - 一个可选光学斩波器插槽

  • 光电流激光器(单独提供)

    - 光纤耦合激光器
    - 单模 (SM) 或保偏 (PM) 光纤
    - 连续波 (CW) 工作模式
    - 兼容激光波长:400 ~ 730 nm 和 780 ~ 1,000 nm
    - 偏振比 : 13 dB (20:1)
    - 光纤长度 : 80 cm
    - 如果满足上述规格,也可以使用客户的激光器

  • 目标

    - 默认 : 5X, Long WD 40X

  • 微型定位器

    - 分辨率 : 1 μm

    - 行程范围 (X / Y / Z) : 8 / 8 / 8 mm

    - 磁铁底座

    - 提供 BNC 或三轴电缆

    - 源极/漏极、栅极依赖性测量需要三个定位器

    - 包括探头尖端

  • 激光扫描模块

    - 波长范围 : 400 ~ 1000 nm
    - 扫描类型 : 光栅扫描


  • Sourcemeter 单元(单独提供)

    - Keithley 2400 或 2600 系列

      - 可单独购买

  • 样品台

    - 机械 X-Y-Z 载物台,带右手控制装置- 真空吸盘(与可选的真空泵和软管一起使用)

  • NanoPhotocurrent 软件套件

    - 光电流数据采集
    - 多区域光电流映射
    - 映射数据导出格式 : .csv



扫描光电流显微镜AUT-Phocuscan 有哪些可选配件

  • 光学斩波器控制器

    - 配备双频斩波器刀片
    - 20 Hz ~ 1,000 Hz、200 Hz ~ 10 kHz


  • 波片 (λ/4)

    - 0 ~180 度连续旋转
    - 标准波长 : 400 ~ 850 nm
    - 延迟 : λ/4

  • 偏光器

    - 线栅类型
    - 偏振波长范围 : 420 ~ 700 nm
    - 消光比 : > 800:1

  • 波片 (λ/2)

    - 0 ~180 度连续旋转
    - 标准波长 : 400 ~ 850 nm
    - 延迟 : λ/2

  • 中性密度滤光片

    - 连续可变衰减
    - OD 范围 : 0.01 ~ 4.0

  • 真空泵和软管

    - 7 L/min
    的自由空气置换 - 尺寸 : 46 mm (L) x 62 mm (W)
    - 重量 : 0.7 kg


扫描光电流显微镜AUT-Phocuscan 应用领域

石墨烯,二维材料,半导体工业,结晶度分析,太阳能电池,储能材料,探测器光电性能检测,晶圆体分析,探测器检测,器件吸收和电荷生成的微区特性。





扫描光电流显微镜AUT-Phocuscan 应用案例

l  石墨烯通过嵌段共聚物的纳米化实现了等离子体辅助设计的多共振光检测




l








Large Work Function modulation of Monolayer MoS2 by Ambient Gases



l  石墨烯的光电流成像检测


l  石墨烯的离子-凝胶介质调制石墨烯的Dirac点电压及其应用



使用Nanobase XperRam Compact系列拉曼成像光谱仪发表的部分文献:


1. Boosting the kinetics with graphene quantum dots (GQDs)-decorated NiCoO nanosheets towards high-performance Li-O batteries242

期刊名称: Chemistry of Materials(2023) , 作者单位: 哈尔滨工业大学, 通讯作者: Xingbao Zhu
2. Boosting oxygen reduction activity and CO resistance on bismuth ferrite-based perovskite cathode for low-temperature solid oxide fuel cells below 600 °C2

期刊名称: Journal of Energy Chemistry(2023) , 作者单位: 哈尔滨工业大学物理学院, 通讯作者: BoWei
3. Negatiwe Didderential InterLayer Resistance in WSe2 Multilayers via Conducting Channel Migration with Vertical Double-Side Contacts

 期刊名称: ACS Publications(2023) , 作者单位: 韩国淑明女子大学, 通讯作者: Min-Kyu Joo

4. Time-dependent synthesis of molybdenum disulfide for efficient electrocatalysts

 期刊名称:Chemical Physics(2023) , 作者单位: 韩国大邱大学, 通讯作者: Hae Kyung Jeong

5.Development of 1T phase on flower-like molybdenum disulfide by ambient plasma for efficient water splitting

 期刊名称: Chemical Physics Impact(2023) , 作者单位: 韩国大邱大学, 通讯作者:Hae Kyung Jeong


更多详情请联系昊量光电/欢迎直接联系昊量光电
