超快啁啾反射镜
超快啁啾反射镜是一种用于超快激光领域的光学元件。它通过特殊设计的多层膜结构,使不同波长的光在反射时具有不同的延迟,从而实现对超短激光脉冲的色散补偿,具有高反射率、精确色散控制和宽带特性等优点,能有效压缩脉冲宽度,在超快激光系统、激光加工、生物医学成像等领域有着广泛应用。

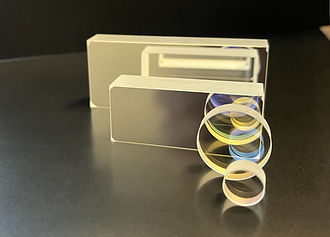

昊量光电新推出针对266nm, 515nm, 800nm, 1030nm和1450nm不同中心波长而不同设计和图层的超快啁啾反射镜,以确保优异的脉冲压缩。基板尺寸从Ø1/2“到85x35毫米;更大孔径>Ø3”可根据要求提供。采用few cycle少周期技术对涂料进行了广泛的测试,性价比更高。
类型 | 中心波长 | 波长范围 | GDD | 库存尺寸 | 成对 |
DISPersive mirrors | 266 nm | 240 nm - 270 nm | - 60 fs² | Ø1'' | No |
chirped mirrors | 515 nm | 430 nm - 660 nm | -34 fs² | Ø1'', 60x25 mm, 85x25 mm | Yes |
Chirped mirrors | 800 nm | 500 nm - 1000 nm | -40 fs² | Ø1'', Ø75 mm, 60x25 mm, 85x35 mm | Yes |
Chirped mirrors | 1030 nm | 1010 nm - 1060 nm | -500 fs² | Ø1/2'', Ø1'', 60x25 mm | No |
Chirped mirrors | 1030 nm | 960 nm - 1100 nm | -200 fs² | Ø1'', 60x25mm, 85x25 mm | No |
Chirped mirrors | 1030 nm | 925 nm - 1150 nm | -50 fs² | Ø1'', 35x20 mm, 60x25 mm | No |
Chirped mirrors | 1030 nm | 600 nm - 1300 nm | -58 fs² | Ø1'', 60x25 mm, 80x25 mm | Yes |
Chirped mirrors | 1450 nm | 1200 nm - 1600 nm | -35 fs² | Ø1'' | No |

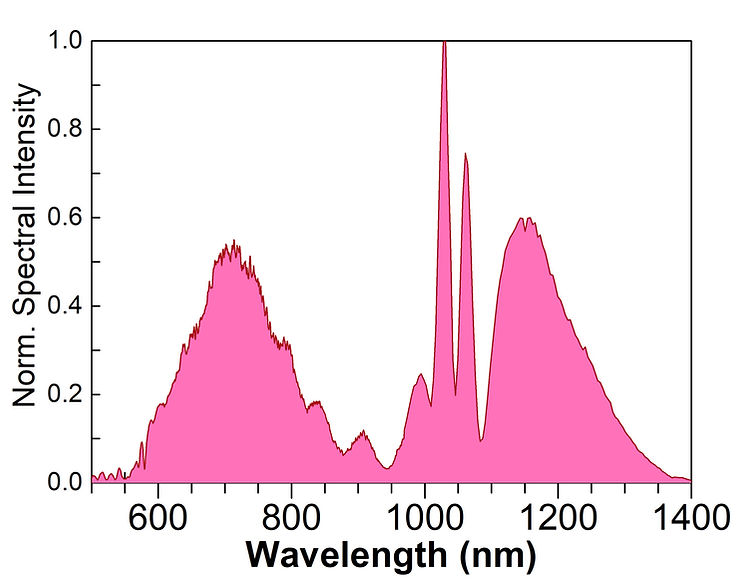

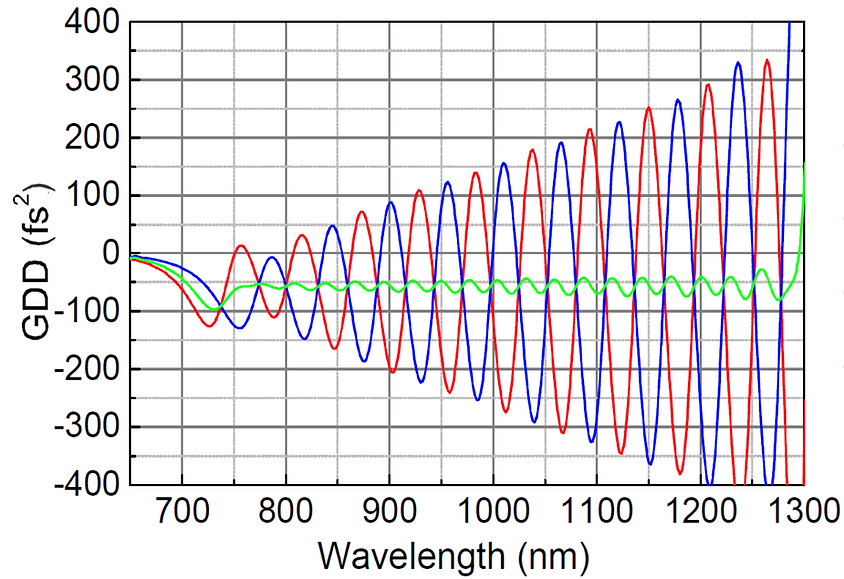

啁啾镜对的波长范围:600nm- 1300nm
HR 600-1250nm > 99.0%
GDD@1030nm: -58 fs²
入射角:7°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: 从Ø1”到80x25mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 成对的镜子

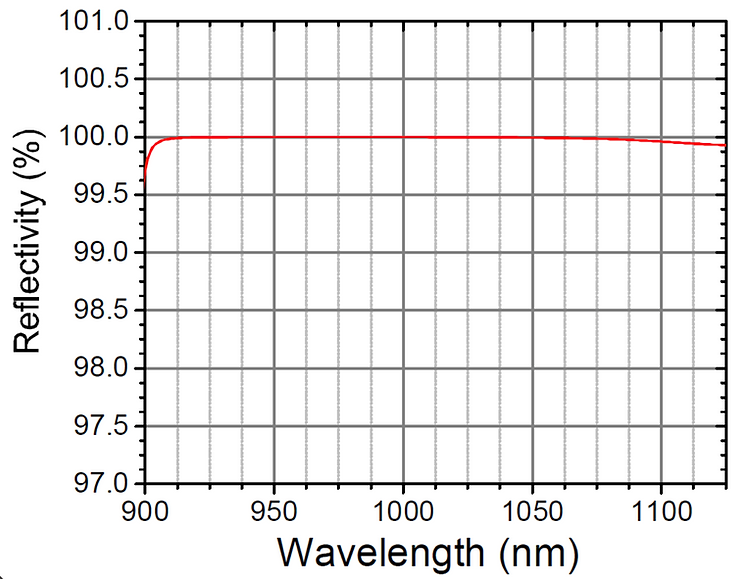

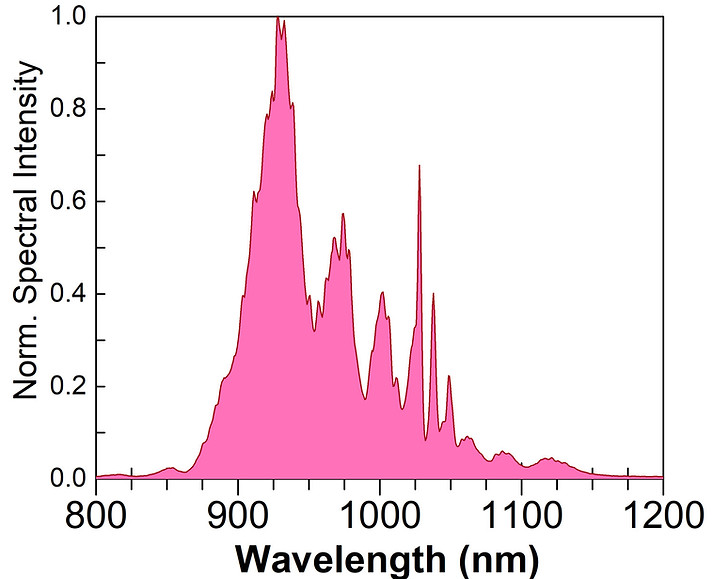

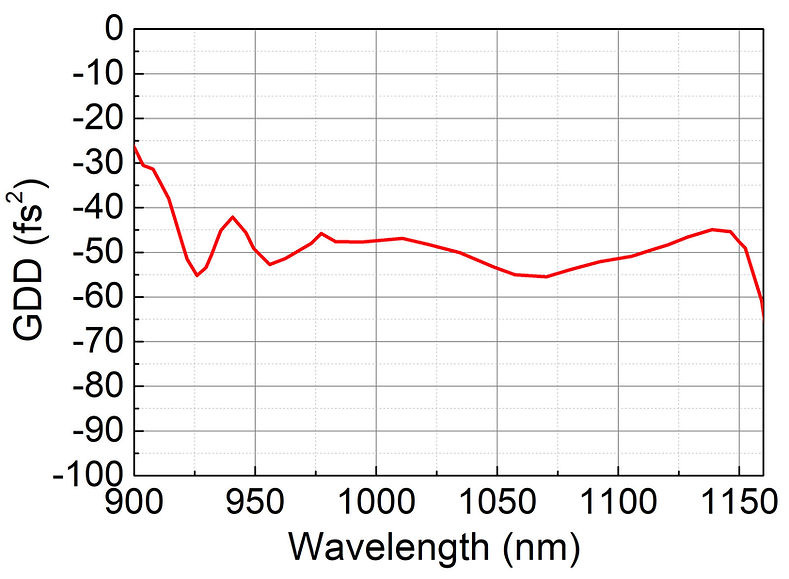

啁啾反射镜的波长范围:925nm - 1150nm
HR 925-1150nm > 99.9%
GDD@1030nm: -50 fs²
入射角:9°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1",35x20mm,60x25mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 非成对的镜子

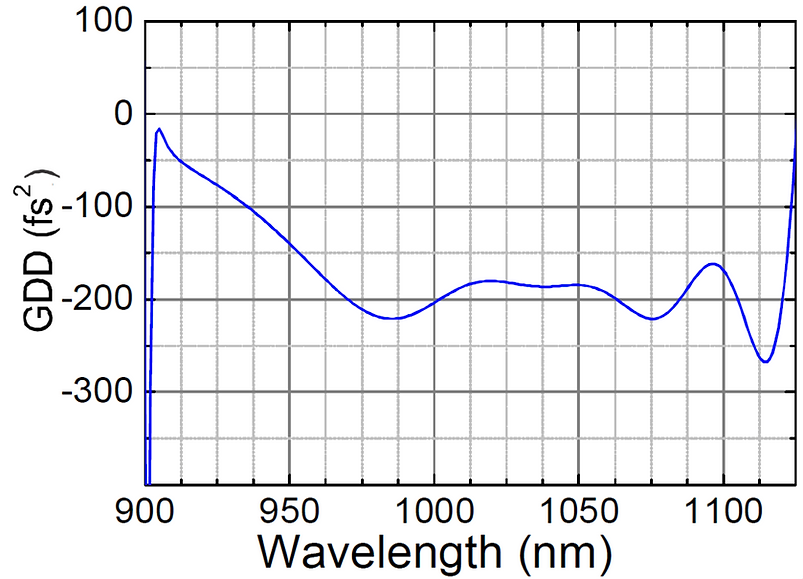

啁啾反射镜的波长范围:960nm - 1100nm
HR 950-1080nm > 99.9%
GDD@1030nm: -200 fs²
入射角:10°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1",85x25mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 非成对的镜子

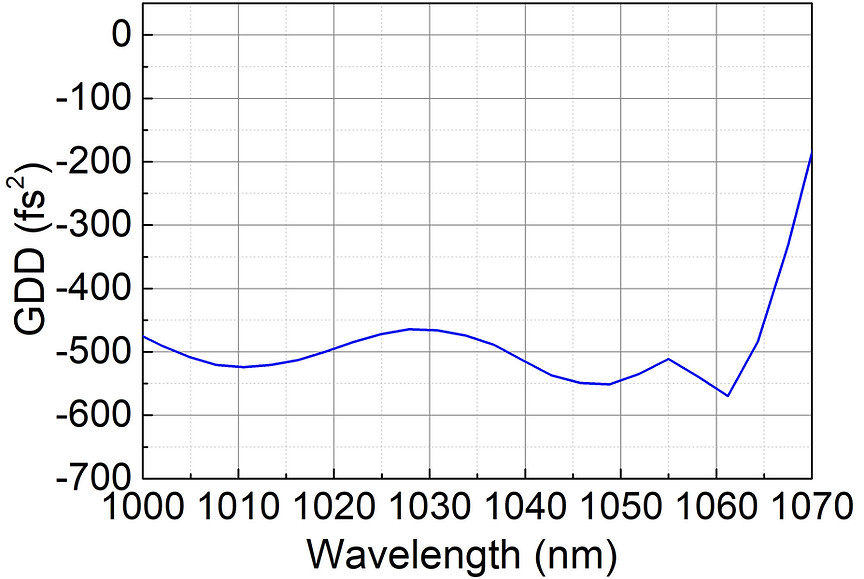

啁啾反射镜的波长范围:1010nm - 1060nm
HR 1010-1060nm > 99.95%
GDD@1030nm: -500 fs²
入射角:0-10°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1/2",Ø1",60x25mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 非成对的镜子

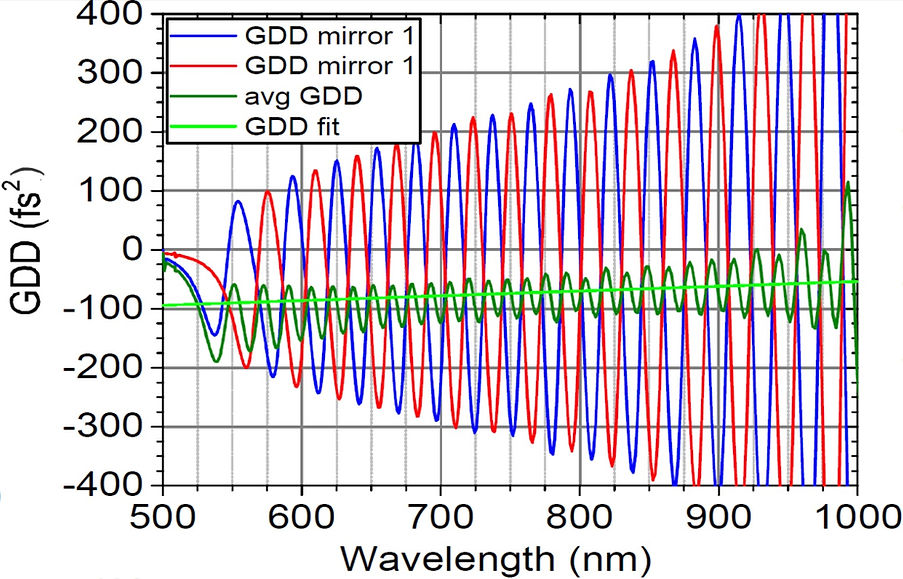

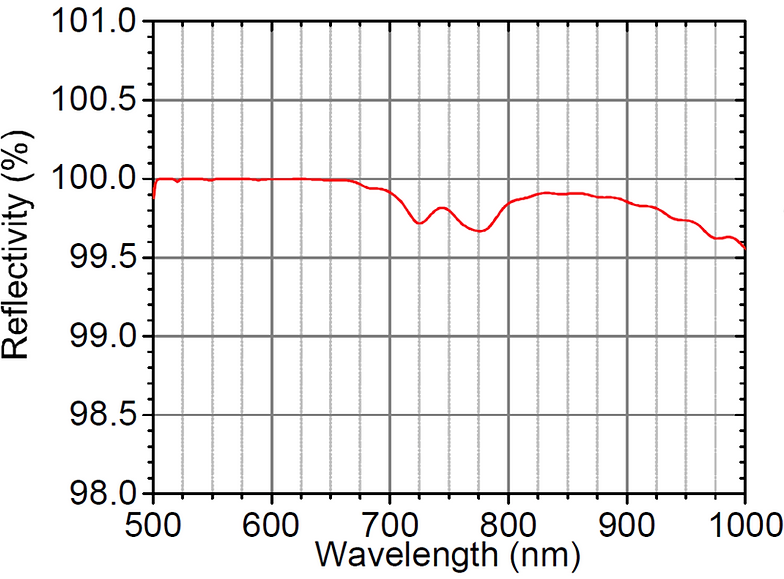

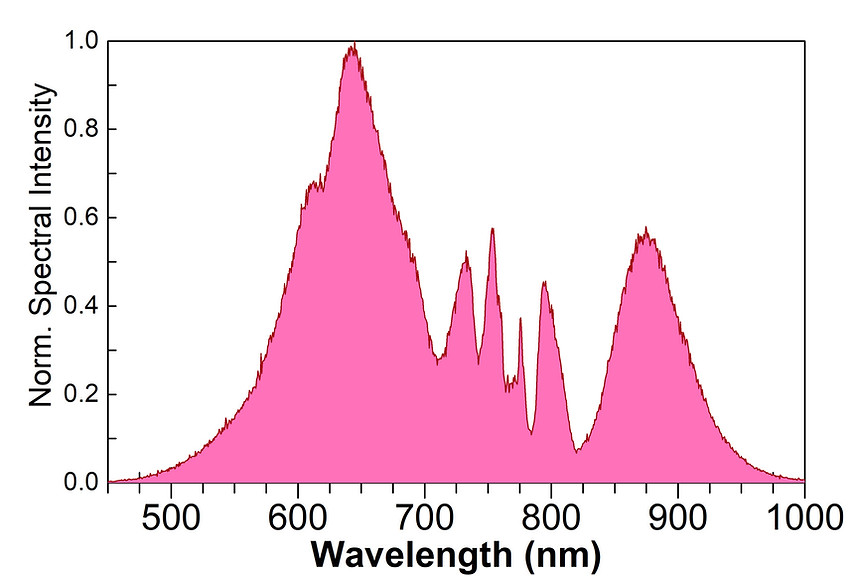

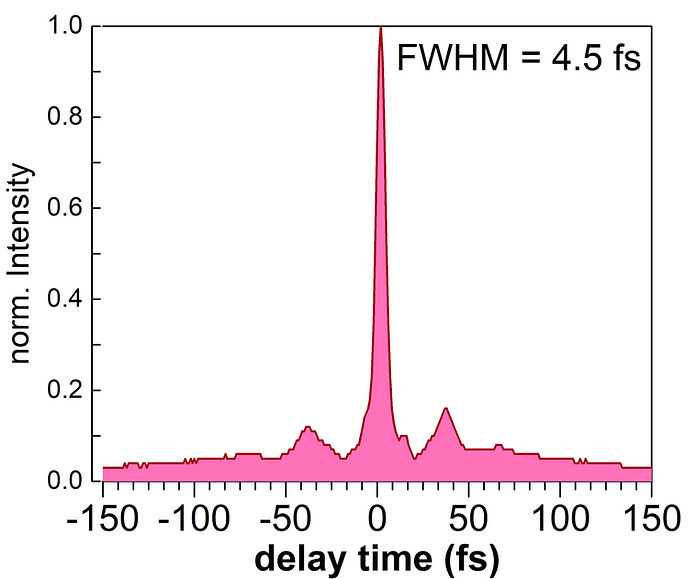

啁啾镜对的波长范围:500nm- 1000nm,支持低至3fs
HR 500-1000nm > 99.5%
GDD@800nm: -40 fs²
入射角:5°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: 从Ø1”到80x35mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 成对的镜子

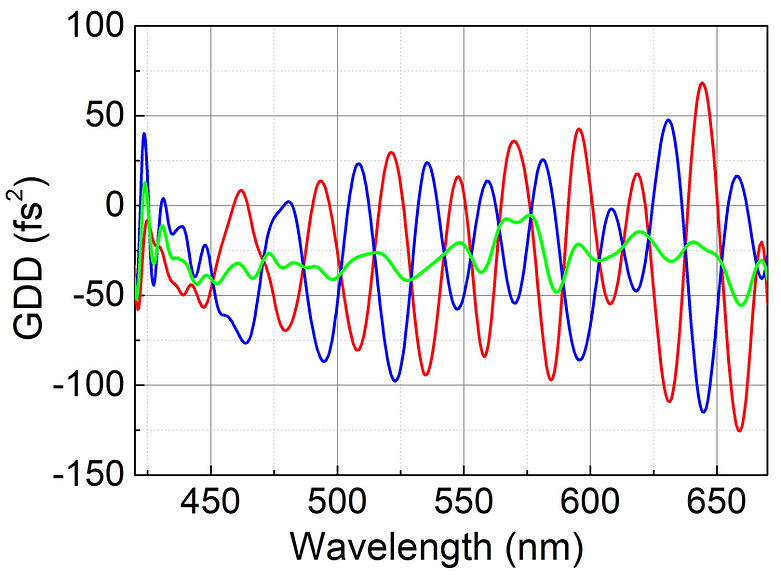

啁啾镜对的波长范围:430nm- 660nm

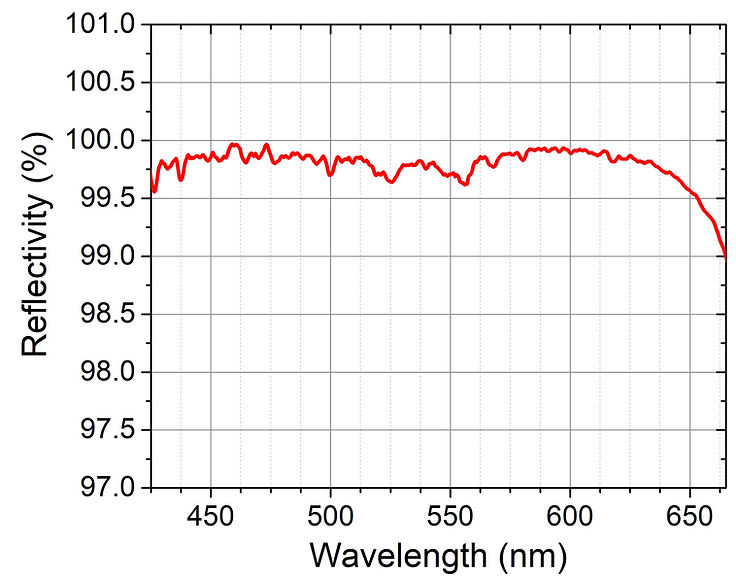

HR 430-660nm > 99%
GDD@515nm: -34 fs²
入射角:7°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1”;60x25mm;80x35mm; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 成对的镜子

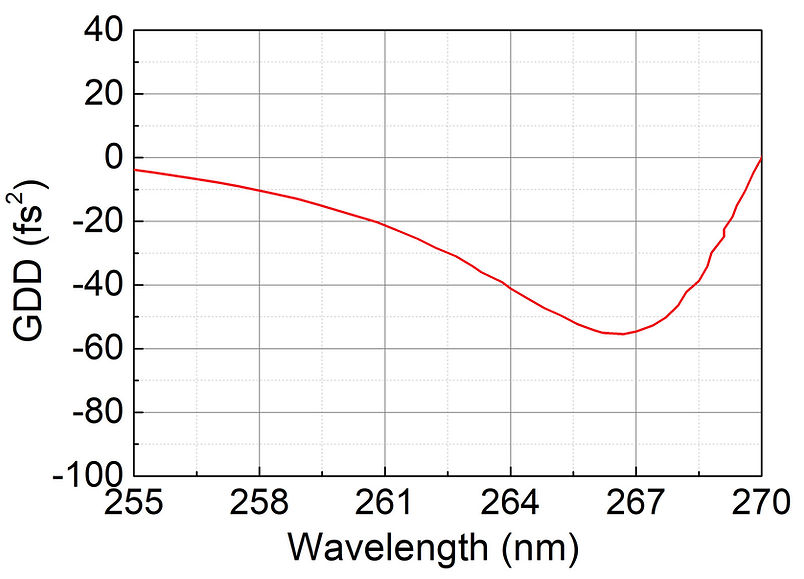

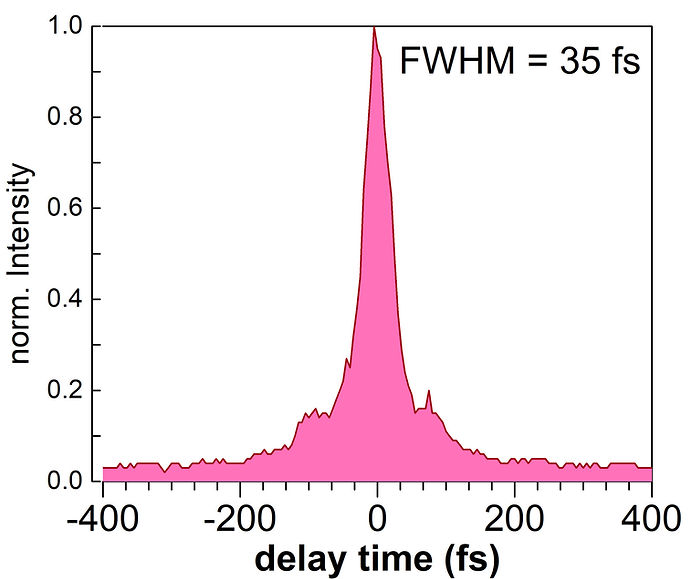

266nm色散镜:支持低至30fs@266纳米,工作波长240nm - 270nm可选

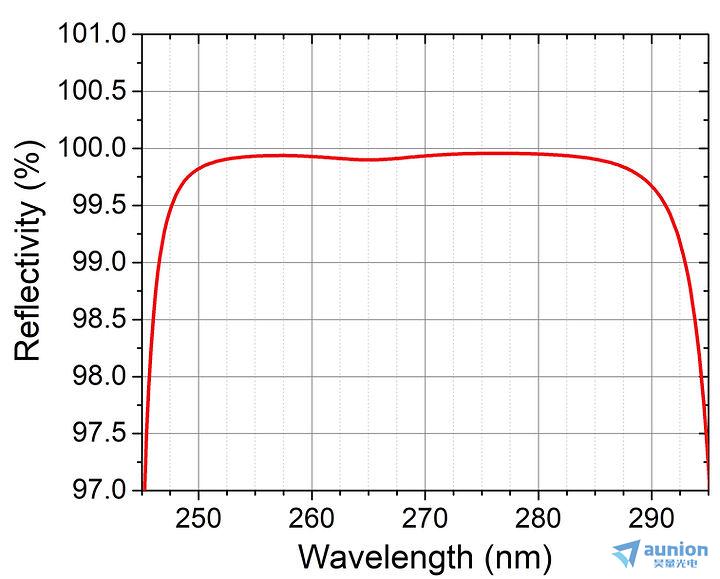

HR 250-280nm > 99.8%
GDD@266nm: -60fs²
入射角:20°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 非成对的镜子

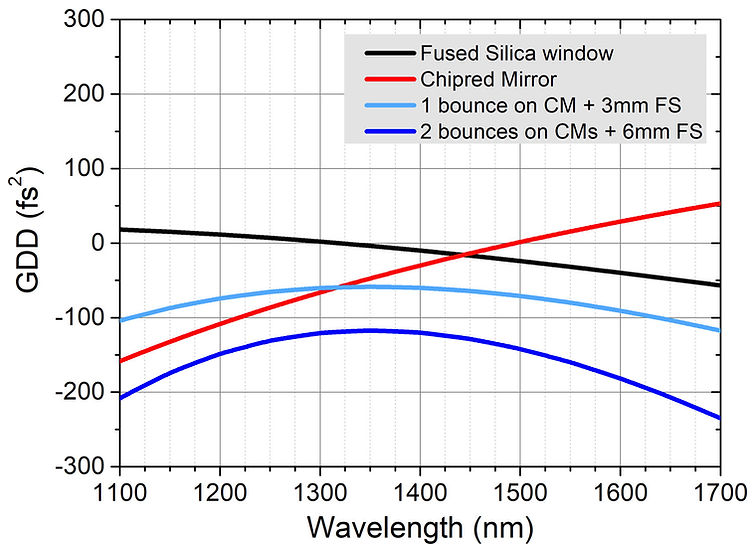

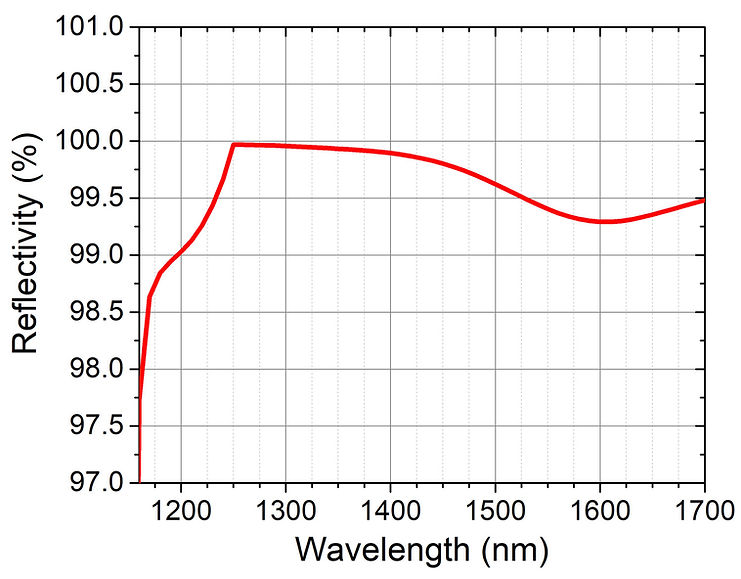

1450n压缩镜:用于1450 nm的短周期脉冲的压缩镜。反射镜的设计是在给定的中心波长补偿GDD和TOD。在1450 nm处,每次反射的色散为-30fs²和-350fs³。通过改变反射镜的反射次数和采用熔融二氧化硅、氟化钙或其他玻璃进行微调,可以在1200 nm - 1600 nm范围内调谐中心波长。
HR 1200-1700nm > 99%
GDD@1450nm: -30fs²
入射角:10°; 衬底平面度: λ/ 10 @533nm; 表面质量:10^-5 scratch-dig
大小: Ø1; 通光孔径: > 85%; 直径公差: + 0/-0.1mm
并行性: 楔形<5角分; 基质: 熔融石英; 注意: 非成对的镜子
