反射式体布拉格光栅(RBG)

             ---主要用于波长锁定,线宽压窄,窄带滤波


体布拉格光栅(VBG,Volume Bragg grating ,或 VHG,体全息光栅)是一种新型的光栅,它具有良好的物理特性,广泛的用作高功率半导体激光器或固体激光器腔镜(Mirror,全反镜or输出镜)用于内腔式激光器模式选择的反射型布拉格光栅



布拉格光栅反射镜是一种在光敏硅酸盐玻璃体中刻录的反射型布拉格光栅。体布拉格光栅反射镜可承受高达5J/cm2的激光功率密度,可被置于激光共振腔内用以对激光器波长锁定(中心波长及带宽均可由客户指定,精度为0.1-0.5nm  ) 、横模纵模选取及控制、激光线宽压窄(低至20pm )及提升激光器工作温度范围(波长热漂移降低至5 pm/K )等。 BragGrate™  Mirror布拉格光栅反射镜 经久耐用,10年间未发现各项参数方面有退化现象。




主要应用:

◦激光共振腔内纵模与横模选择

半导体激光二极管波长锁定及温度性能提升

窄线宽激光器生成

光纤激光器 制造

激光雷达、LIDARS等



特点:

◦高功率工作,可承受1 kW,5 J/cm2

◦激光线宽窄化至20pm

◦超低功率损失

◦使用寿命超长:

◦优化激光光束质量

◦出色的温度稳定性

◦无偏振依赖性

◦在实现SFM振荡方面具有独特解决方案

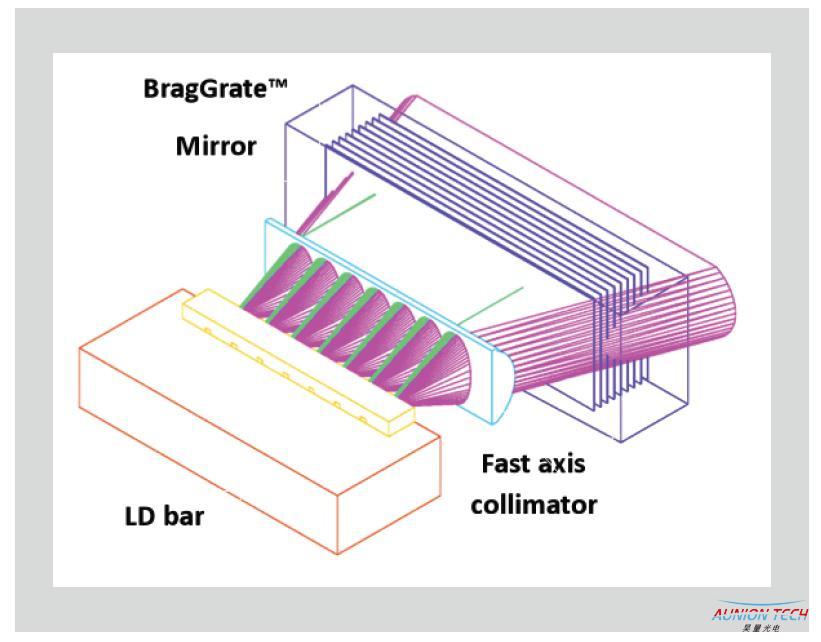

使用布拉格光栅进行半导体激光波长锁定


可提供规格指标:

衍射效率(DE):3-99.7%

光谱带宽:20 pm-20nm

◦波长范围:320-2700nm

◦光栅厚度:0.50-20mm

◦孔径:达35×35mm2

角度选择性:1-100mrad

入射角/输出角:0-45度

◦光栅到表面倾斜角度: 0-10度

◦吸收/发散损耗:<2%

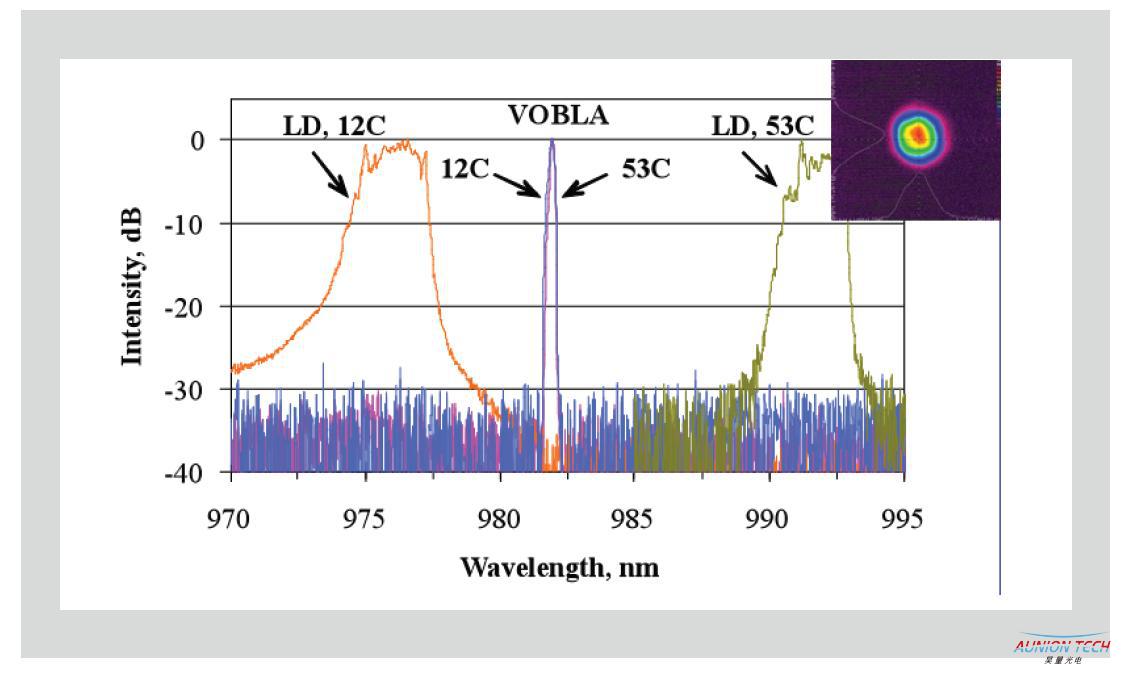

普通激光二极管和布拉格光栅波长锁定激光二极管的在不同温度下波长漂移对比



标准品参数:

◦标准中心波长:405, 78X, 8XX, 9XX, 10XX, 15XX, 19XXnm

◦带宽(FWHM):0.1-0.3nm

◦衍射效率:10-35, 90, 99 %

◦侧向尺寸:1.5×2,1.5×12,5×5mm2

◦厚度:1,2.5,4.0mm

注:布拉格光栅反射镜多数为定制型产品,客户可以根据自己的实际需求指定相应的中心波长、带宽及反射率等。欢迎致电上海昊量光电进行垂询。
