非接触式表面直流电压测量仪 SVM2

手持式非接触表面直流电压测量仪 SVM2

产品简介

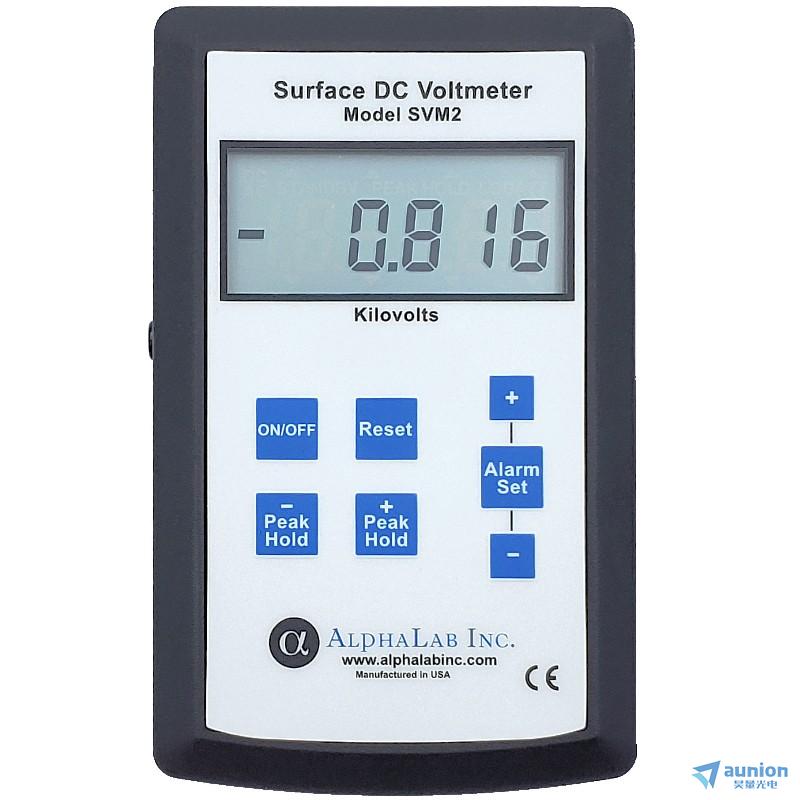

Surface DC Voltmeter SVM2 是一款手持式非接触静电测量仪，主要用于测量物体或材料表面静电的大小与极性，典型测量距离为 25 mm。

测量金属或其他导电表面时，仪器读数表示表面电压；测量塑料、薄膜、纸张等绝缘表面时，显示值主要作为与表面静电荷成比例的参考数值。被测物尺寸及传感器与被测表面之间的距离均可能影响测量结果。

SVM2 具有 ±29.999 kV 测量范围、1 V 分辨率、正负峰值保持、快速脉冲捕获、报警阈值设置及模拟输出等功能，适用于电子制造、洁净室、实验室、薄膜加工及 ESD 静电防护检测。

主要功能

• 全量程内保持 1 V 分辨率，可检测细小静电变化。
• 实时显示静电信号，同时保存自上次复位以来的蕞高正峰值和蕞低负峰值。
• 正、负峰值捕获窗口约为 0.005 s，可记录显示器来不及实时显示的快速脉冲。
• 用户可设置报警阈值；信号正或负方向超过阈值至少约 0.005 s 时触发报警。
• 报警可随时复位或静音；超过 20 kV 时自动触发高压报警。
• 模拟输出保留真实波形，包括直流分量与瞬态/交流分量，可连接万用表、示波器或 ADC。
• 10 分钟无按键操作后自动关机，并提供低电量提示。

测量与评估能力

SVM2 可用于以下测量和评估：

• 测量导电材料表面的直流电压。

• 测量或评估绝缘材料表面的静电荷。

• 判断静电信号的大小和极性。

• 定位静电源并判断其强度。

• 评估抗静电处理工艺的有效性及变化趋势。

• 评估离子风机、离子发生器和静电放电装置的工作效果。

• 测量空气中的直流电场强度。

• 根据正、负峰值差估算交流分量。

• 估算材料表面的导电性或方块电阻。

• 估算带电表面之间的吸引力或排斥力。

• 测量绝缘薄片或薄膜厚度方向上的电压差。

• 检测生产设备或材料表面的静电热点。

• 评估 ESD 静电防护措施的有效性。

技术参数

应用领域

• 电子元器件生产静电检测

• 半导体制造静电监测

• PCB 生产及装配静电检测

• 电子装配线 ESD 防护检查

• 洁净室静电监测

• 实验室材料静电测试

• 塑料制品表面静电检测

• 薄膜生产及加工静电检测

• 印刷和包装生产静电监测

• 纸张、纺织品及无纺布静电检测

• 涂布和卷材收放卷静电检测

• 自动化生产线静电排查

• 离子风机及离子发生器效果验证

• 静电消除设备性能评估

• 防静电工艺验证

• 静电源定位及极性判断

• 瞬态静电脉冲检测

• 绝缘薄膜电压差检测

使用注意事项

1、复零与长期测量

不建议将 SVM2 用于长时间无人值守的自动测量。传感器可能逐渐积累电荷，应至少每 20 分钟手动复零一次；在强离子或频繁放电环境中，应提高复零频率。

2、模拟输出

输出接口用于连接万用表、示波器或 ADC。输出对应 25 mm 测量距离下实际电压的约 1/10,000，并保留直流及瞬态波形。

更多详情，欢迎直接联系昊量光电！
