Ultimate多功能(光电流+荧光寿命+拉曼光谱)成像系统

  • Ultimate多功能(光电流+荧光寿命+拉曼光谱)成像系统
  • Ultimate多功能(光电流+荧光寿命+拉曼光谱)成像系统

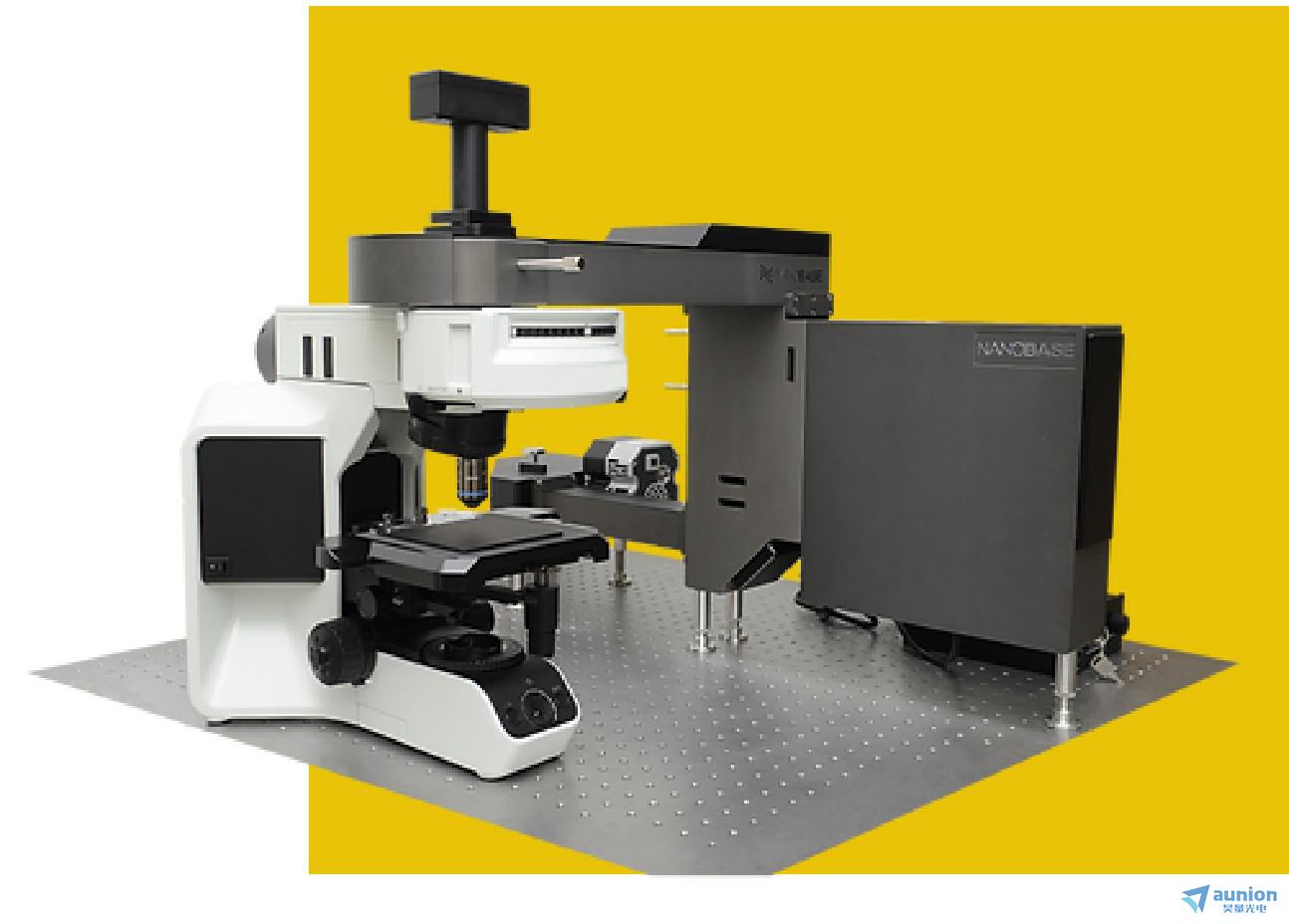

用于二维材料的集成拉曼,光电流成像,荧光寿命等多个功能检测的XperRam Ultimate

所属类别:光谱仪器 » 拉曼光谱仪 | 拉曼显微成像仪

所属品牌:韩国Nanobase公司

南方负责人

姓名:兰工(Hector)

电话:130 6160 8524(微信同号)

邮箱:haige-lan@auniontech.com

微信:点击扫描添加

北方负责人

姓名:刘工(Betty)

电话:131 6225 7990(微信同号)

邮箱:ting-liu@auniontech.com

微信:点击扫描添加

XperRam Ultimate多功能拉曼-荧光成像光谱系统


产品简介

    XperRam Ultimate是一款多功能共聚焦拉曼/荧光/光电流/荧光寿命(瞬态荧光)检测光谱成像系统,采用透射式光路设计,提高了产品的灵敏度和稳定性。独特的振镜扫描技术能够在台面固定不动的情况下实现快速二维成像扫描。该技术在联用光电流成像系统载台时优势明显,并且可扩展增加荧光寿命检测系统。可实现拉曼/PL/光电流/荧光寿命功能。

       整个系统的个构成如下图,需要测量拉曼和荧光信号时,样品激发的拉曼信号和荧光信号通过显微镜,再由光谱仪分光至ccd检测器接收,计算机软件读出拉曼和荧光的光谱信号并扫描成图像输出。需要测量荧光时间寿命时,转换器将样品激发的瞬态荧光信号分光至tcspc单光子计数器),通过单光子计数器记录荧光的时间寿命。需要测量光电流时,接上探针台和电流计,激光激发样品产生的光电流信号通过探针引出至电流计,再读出至电脑软件,记录整个检测面的电流分布。


产品特点

光扫描技术,具有优异的扫描分辨率和重复性
(激光扫描分辨率< 0.02 um & 重复性< 0.1 μm)

体相全息光栅光谱仪

(光透过率>90%,比反射式光栅高30%,信号传输效率更高)

 具有Raman/PL/光电流/荧光寿命检测等多种测量模式

模块化设计,结构简单

光纤接口和空间光接口方便客户激光器接入

振镜扫描,平台不动,更易实现原位测量及偏振拉曼

扫描速度快,扫描范围大200µm x 200µm范围内高速成像 & 2D Mapping



应用领域

石墨烯,二维材料,生物样本,半导体工业,碳纳米管,碳材料,太阳能电池,储能材料,纳米纤维分布,探测器光电性能检测,晶圆体分析,制药分析,纳米材料检测,生物细胞成像,微塑料检测,金刚石微粉检测

基本参数

拉曼模块

激光器

-532n m, up to 100mW DPSS laser (其它的激光器 如405nm,633nm, 785nm可选 )

显微镜

-大尺寸机械台,右手控制

-反射式LED照明光源

-5部分组成的旋转换镜转盘

-USB 2.0 Full HD 相机

-x40 , NA=0.75

-60% 透过率 在 360 nm~1000 nm

光谱仪

-Input f/5

-焦长200 mm

-1800 lpmm VPHG grating (for 532 nm excitation)

-Micrometer for center wavelength adjustment

-FWHM resolution ~ 0.12 nm

-DISPersion ~0.038 nm/pixel (16 µm/pixel)

探测器

-Andor CCD


荧光寿命模块

超快单光子计数器 & 计数板卡

-检测通道: 2

-时间分辨率 : 25 ps

-触发: 0 ~ -1200 mV

-计数速率: 40 MHz

-标记: TTL x 4

-量子效率: 24, 49, 37 % @ 400, 550, 650 nm

-直径: 50um

-暗噪声: < 250, 100, 50, 25

-输出: NIL, 50 ps, width: 20 ns

-Afterpulsing: < 3%

-死时间:  77 ns (typ)

激光器

405 nm空间光路脉冲激发光(稳态荧光)

-波长: 405 nm

-Internal rep rate: 31.25 kHz ~ 80 Mhz, CW

-Sync in: -1~1V (adj), width > 5 ns, 10 Hz ~ 80 MHz

-Sync out: -0.8V peak, width: 6 nm, delay: 12 nm, jitter < 20 ps


光电流模块

 侧边放置的探针基座  旋钮式位移控制

-X/Y轴行程13mm

-Z轴行程20mm

-可弯曲行程10mm

-X/Y轴精度1um,Z轴精度10um

10fA溢泄电流,1,5mTRX线缆并配接口金合金探针,M5BG,0.5x30mm,弯曲型

应用案例

Ø  显微镜下的光学图和拉曼成像Raman spectrum Measurement & Raman Imaging)

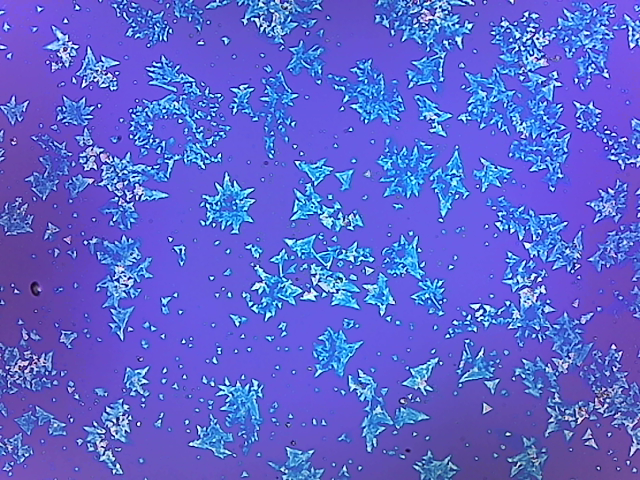

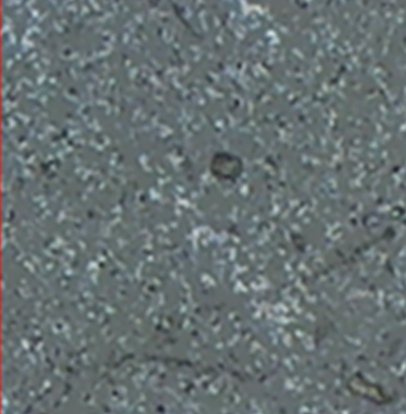

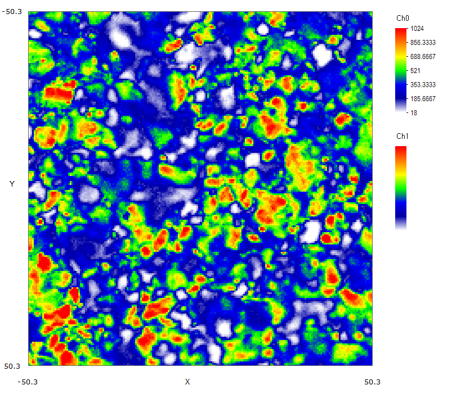

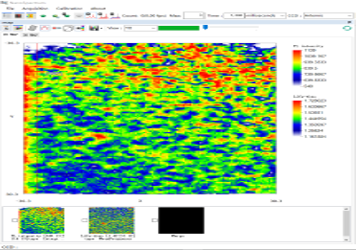

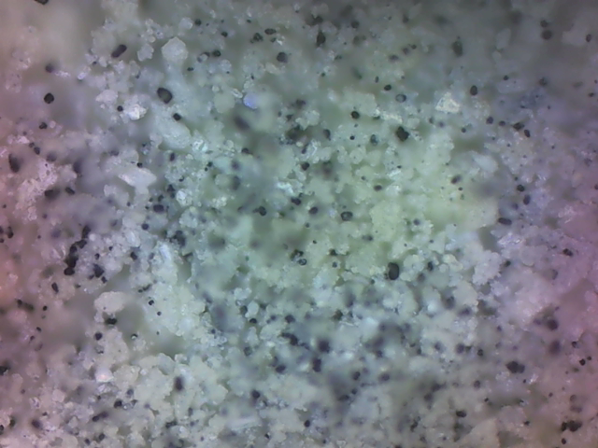

光学成像图                                                                 Raman mapping                                                                 拉曼成像图2



Ø  拉曼成像光谱和光致发光PL(Raman Imaging &Photoluminescence Imaging )

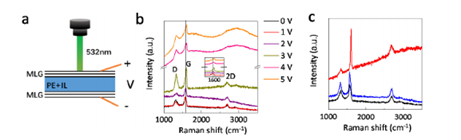

                           WS2拉曼光谱图                                                                                                                                     WS2 光致发光(PL)谱图

Ø  稳态荧光成像和瞬态荧光时寿命(fluorescence Lifetime Measurement &Imaging )

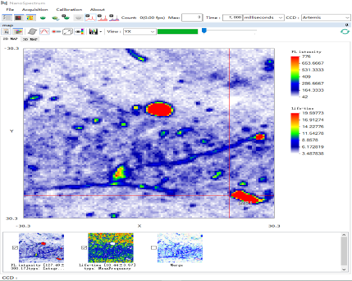

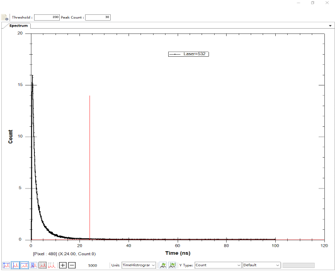

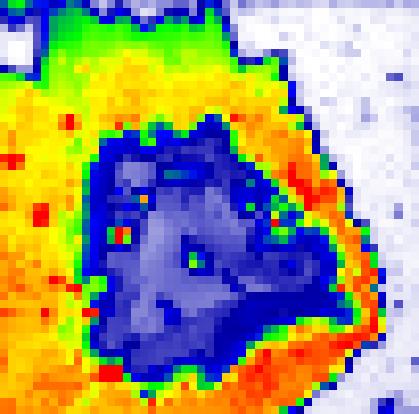

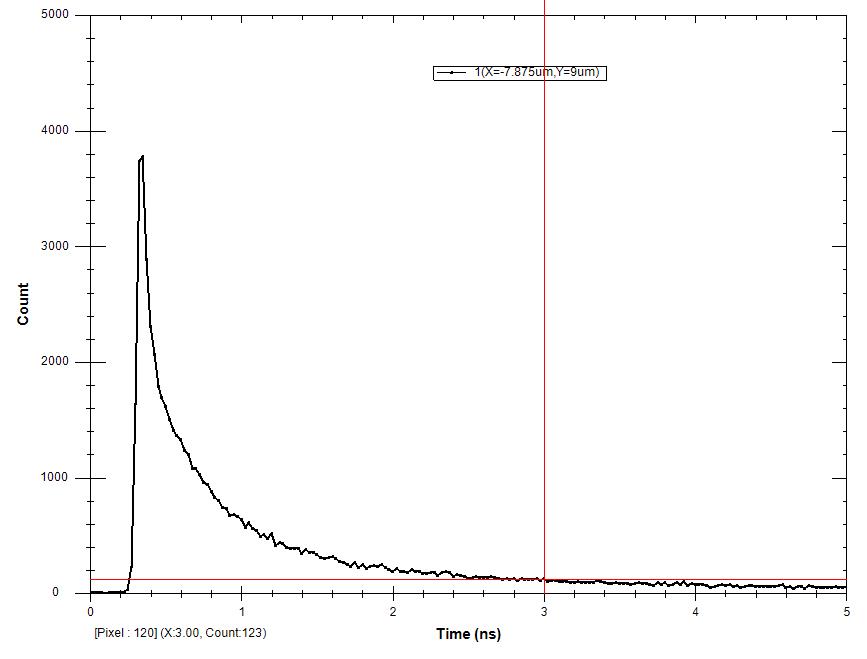

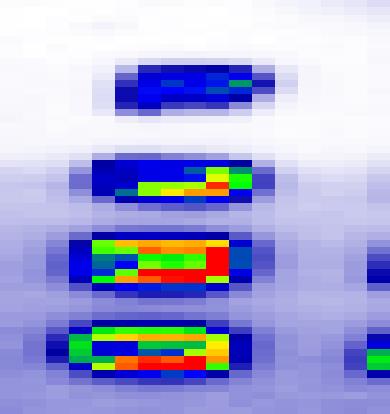

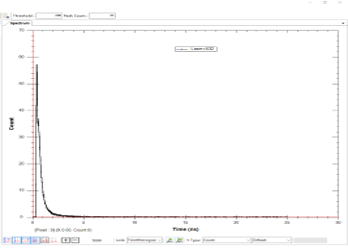

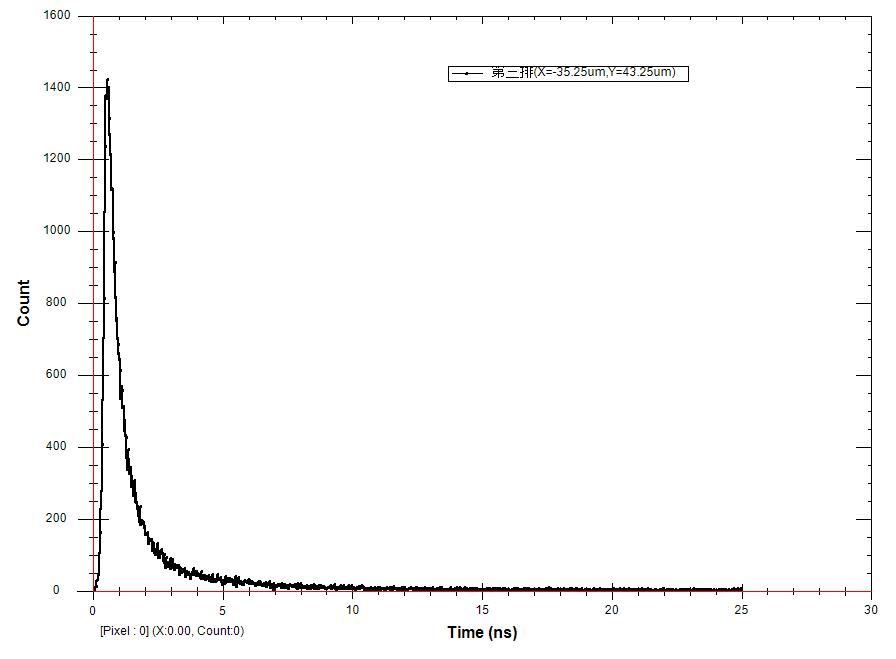

                                                       稳态荧光成像图                                                                                                      TCSPC 瞬态荧光成像(FLIM)


Ø  光电流成像(photocurrent Measurement and Imaging )

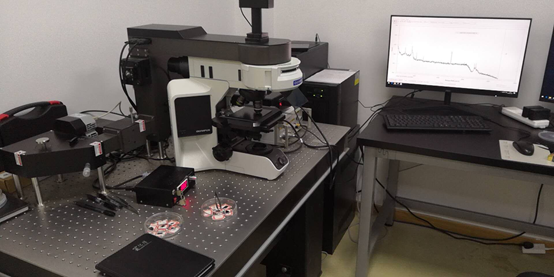

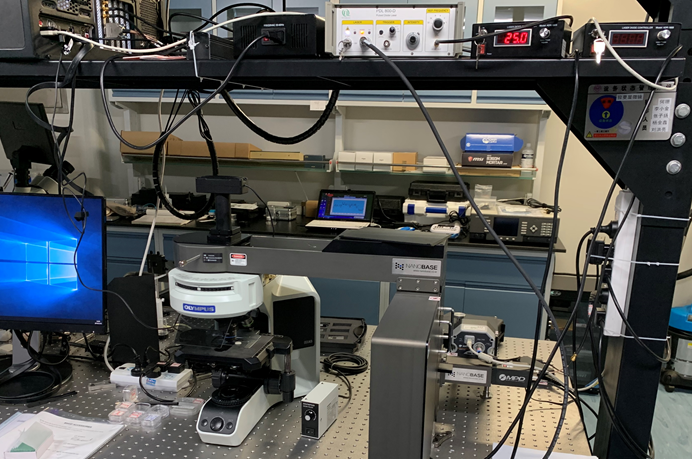

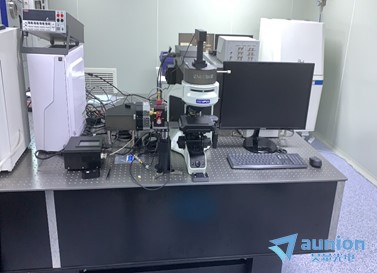

                                                     光电流系统探针台                                                                                            光电流成像图
